前言

本文在通读文档、了解G6之后食用更美味…

G6是什么？

官方原文如下介绍：

G6 是一个图可视化引擎。它提供了图的绘制、布局、分析、交互、动画等图可视化的基础能力。旨在让关系变得透明，简单。让用户获得关系数据的 Insight。

上面提到的 “基础能力” 需要划重点，因为这句话可以说贯彻了 G6 的本质。

在我的理解下如果解释的再纯粹一点，那么 G6 是一个命名空间，它提供面向图形编程、赋予开发者手动组装图形 & 自定义图形交互的能力，自己动手丰衣足食，这些正反映了官方所述的基础能力。

现在，围绕流程可视化的主题我们从 概念上 去使用 G6 实现一个作业流程监控可视化的产品。这款产品的技能点涉及到：

  • 自定义作业节点
  • 节点拥有不同状态的样式
  • 节点响应事件
  • 拖拽生成边，将两个节点连起来
  • 删除节点、边
  • 获取图数据

自定义节点

  1. api

    1. /**
    2. * @desc 自定义节点 api
    3. * @param {String} nodeName - 节点名称，全局唯一
    4. * @param {Object} options - 节点配置项
    5. * @param {String} extendName - 继承的内置节点名称
    6. */
    7. G6.registerNode(nodeName, options, extendName)

  2. 节点 ( 还有边 )是图的最小单位，节点又是通过图形( shape )组装而成的，我们可以如此理解：

  • 如果说节点是化学分子，那么shape就是原子；
  • 如果说节点是汽车，那么shape就是组装汽车的轮胎、玻璃、座椅等零件
  1. 实现一个自定义的节点渲染到画布上必须满足：
  • 自定义节点，并给这个节点全局唯一的名字；
  • 通过数据渲染图时，节点的 type 指定为 (1) 中的名称。
  1. // 自定义作业节点
  2. G6.registerNode('job-node',
  3.     {
  4.       draw (cfg, group) {
  5.       const keyShape = group.addShape()
  6.       return keyShape // 每个节点都有一个keyShape, 所以这一步是必须的
  7.     }
  8.     },
  9.   'single-node'
  10. )
  11. // 通过在数据中指定节点type，来渲染自定义的作业节点
  12. // 配置渲染的节点类型还有全局配置、函数配置等其他方式，请自行查阅
  13. const data = {
  14.   nodes: [
  15.     {
  16.       id: 1,
  17.       type: 'job-node'
  18.     }
  19.   ]
  20. }
  21. G6.read(data)

节点配置状态样式

在实际使用 G6 的开发过程中，有两种不同的场景需要配置状态样式：

  1. 业务数据字段的属性值不同，绘制的节点样式也不一样，比如节点是禁用还是可用状态；
  2. 不同的交互，节点绘制的效果不同，比如 鼠标hover 和 鼠标点击选中节点；
  1. // 第一种，根据数据绘制节点
  2. // 1.1 准备数据
  3. const data = {
  4.   nodes: [
  5.     {
  6.       id: 1,
  7.       type: 'job-node',
  8.       name: '巡检监控'
  9.       disabled: true
  10.     },
  11.     {
  12.       id: 2,
  13.       type: 'job-node',
  14.       name: '核心数仓'，
  15.       disabled: false
  16.     }
  17.   ]
  18. }
  19. // 1.2 注册自定义节点时，根据业务数据动态绘制
  20. G6.registerNode('job-node',
  21.     {
  22.       draw (cfg, group) {
  23.       // 在绘制过程中业务数据属性会传递到cfg，所以在这里我们能拿到数据中的name/disabled等属性
  24.       const { name, disabled } = cfg
  25.             const keyShape = group.addShape()
  26.       // group.addShape() 方法返回图形实例
  27.       // 根据业务数据属性动态修改图形的样式
  28.       keyShape.attr({
  29.         cursor: disabled ? 'not-allowed' : 'default' // 如果禁用(diabled 为 true)，悬浮时会显示禁用的手势
  30.       })
  32.       return keyShape
  33.     }
  34.     },
  35.     'single-node'
  36. )
  38. // 第二种，根据交互配置样式
  39. // 2.1 注册节点时，配置状态样式
  40. G6.registerNode('job-node',
  41.     {
  42.       options: {
  43.       stateStyles: {
  44.         hover: {
  45.           fill: '#ccc'
  46.         },
  47.         select: {
  48.           fill: 'red'
  49.         }
  50.       }
  51.     }
  52.       draw (cfg, group) {
  53.             const keyShape = group.addShape()
  54.       return keyShape
  55.     }
  56.     },
  57.   // 继承内置节点是必要的，内部节点封装处理了节点的 `options.stateStyles` 配置在不同状态下 keyshape 和 子shape 的样式
  58.   // 也就意味着不用我们去复写 `setState` 以及它内部处理节点各shape的样式
  59.     'single-node'
  60. )
  61. // 2.2 交互过程中给节点添加状态
  62. // 鼠标划入节点，节点背景置灰
  63. graph.on('node:mouseenter', evt => {
  64.   const node = evt.item
  65.   graph.setItemState(node, 'hover', true)
  66. })
  67. // 鼠标划出节点，节点背景置为默认
  68. graph.on('node:mouseout', evt => {
  69.   const node = evt.item
  70.   graph.setItemState(node, 'hover', false)
  71. })
  72. // 点击节点，节点背景变红
  73. graph.on('node:click', evt => {
  74.   const node = evt.item
  75.   graph.setItemState(node, 'select', true)
  76. })

节点响应事件

G6 提供监听画布、节点、边、组等多维度的事件注册机制，我们可以根据实际场景在不同的维度注册事件。

另外在 G6 中，事件响应的最小单元是节点 or 边，如果想针对节点内的某个图形做事件响应，可以通过监听节点/边的事件，然后进一步通过事件对象以及节点/边的相关api去判断。

比如只有点击节点的 close-icon-shape 后，才能从画布中删除该节点。

  1. G6.registerNode('job-node',
  2.     {
  3.       draw (cfg, group) {
  4.       const iconShape = group.addShape('image', {
  5.         attrs: {
  6.           url: closeIcon
  7.         },
  8.         // 这里name属性定义是必须的，后续可以通过事件对象拿到此处定义的图形名称
  9.         name: 'close-icon-shape'
  10.       })
  11.       const keyShape = group.addShape()
  12.       return keyShape
  13.     }
  14.     },
  15.      'single-node'
  16. )
  18. const data = {...}
  19. const graph = new G6.Graph({...})
  20. graph.on('node:click', evt => {
  21.   // 节点
  22.   const item = evt.item
  23.   // shape图形
  24.   const target = evt.target
  25.   // 通过get('name')方法获取图形定义时的名称
  26.   if (target.get('name') === 'close-icon-shape') {
  27.     // 只有点击 close-icon-shape 图形时，才会触发
  28.     graph.removeItem(item)
  29.   }
  30. })

拖拽生成边，将两个节点连起来

拖拽生成边由一系列事件组合而成，也可以说是一组动作，因此注册某个事件响应很难达到我们想要的效果、甚至会影响到别的交互。

所以G6提供了我们将一组动作封装到一起的能力，这里就涉及到了G6的 交互模式 和 自定义交互。

通过交互模式的切换，我们就可以让图中元素对于同一个事件做出不同的响应。

例如，存在 default 和 edit 两种 mode（交互模式）:

  • default 模式中包含点击选中节点行为和拖拽画布行为;
  • edit 模式中包含点击节点弹出编辑框行为和拖拽节点行为。

具体的效果可以参见G6图表示例中的 切换模式增加点和边。

获取图数据

经过上述步骤，我们流程图基本实现了：

  • 节点的绘制和生成
  • 作业节点之间的流程依赖
  • 新增、删除节点

最后需要获取图数据并将其传给服务端将图数据持久化，在G6图中数据的获取也是相当简单，只需要通过下面的方法即可:

  1. console.log(graph.save()) // graph 是 G6.Graph 的实例
  4. // 上面的方法会打印出如下格式的对象
  5. {
  6.   nodes: [...],
  7.   edges: [...],
  8.   // 还有group/combo等组数据...
  9. }

最后的最后

想当初在接触G6前，我用 canvas 画布对象整个 “爱心” 都能开心一会儿。

学习了G6后，对可视化的产品需求我有了相当大的自信，这一路非常感谢 G6 团队的大佬们在小弟刚上路时的指引和解惑，在此必须点名感谢几位老哥：十吾、羽然、聚则！也感谢前阵子晚上做梦都在画路径的自己。爱你们！😚

最后为各位看官奉上我当初学习G6做的笔记：

  • 自定义节点时的Shape图形：
    • 所有图形相对于节点中心绘制（节点中心的坐标相对于画布，由group所在矩阵控制）。x / y 是指定 相对于节点中心 的位置的距离。尺寸属性用：width / height / r / rx / ry
  • 自定义节点继承内置节点：
    • single-node：内部封装处理了节点的 options.stateStyles 配置在不同状态下 keyshape 和 子shape 的样式，也就意味着不用我们去复写 setState 以及它内部处理节点各shape的样式
  • 画布的事件参数属性：
  1. graph.on('click', evt => {
  2.   console.log('输出节点', evt.item); // null<点击画布> | Node<点击节点> | Edge<点击边>
  3.   console.log('输出父类', evt.parent); // null<点击画布> | Group<图形分组，点击了节点或者边>
  4.   console.log('输出图形', evt.target); // Text | Path | Rect ....
  5. })

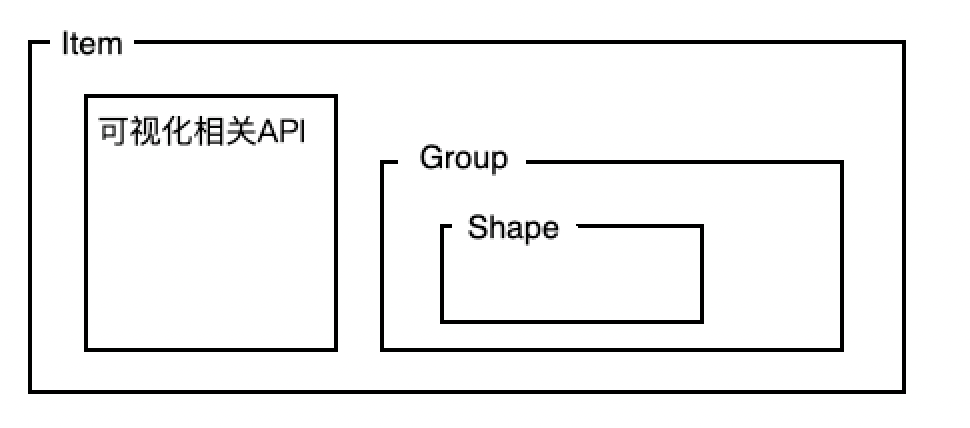

  • group 和 shape 是图形层面上的概念，就类似 svg 的g标签和其他图形标签circle之类的；item 不是图形上的概念，作为画布上节点、边的实例，它包含可视化相关API的操作方法以及group的代理
