基于G6的开箱即用血缘图方案

本文作者： @明多牧(mingduomu)

前言

在数据平台，存在着大量的元数据信息，它们来源于计算任务，特征模型等各个领域，通过各个元数据之间的血缘关系，可以实现上下游排查，依赖分析，故障排查等一系列的功能。<br />    在开发过程中，血缘图的交互和布局大多是类似的，如果每次基于G6进行开发，不仅开发成本比较高，而且现阶段较多外包介入前端开发的情况下，G6对于外包的入手和开发成本过高。于是需要一个开箱即用的血缘图方案，基于React，而且能够通过直接引入组件快速创建一个血缘图，并可以进行简单的交互，并且通过独立封装各个布局方便不同场景下的血缘图使用。

特性

LineageGraph侧重于让用户更低成本的使用G6，所以侧重于简化了G6的整个初始化过程，并且希望用户进行尽量少的操作，来达成相应的目的，封装了整个g6的生命周期在一个react组件内部，并且支持props进行个性化定制，这样就让使用者只用提供数据（data），剩下的都是组件的事情。

开箱即用

直接引入组件就可以使用G6能力，填入数据即可渲染。

import { LineageSimpleGraph } from 'lineage-graph';
<LineageSimpleGraph
  data={data}
  width={600}
  graphOption={{ layout: { type: 'random' } }}
/>

多种内置布局

内置多种默认布局，适应多种场景下的布局需求：

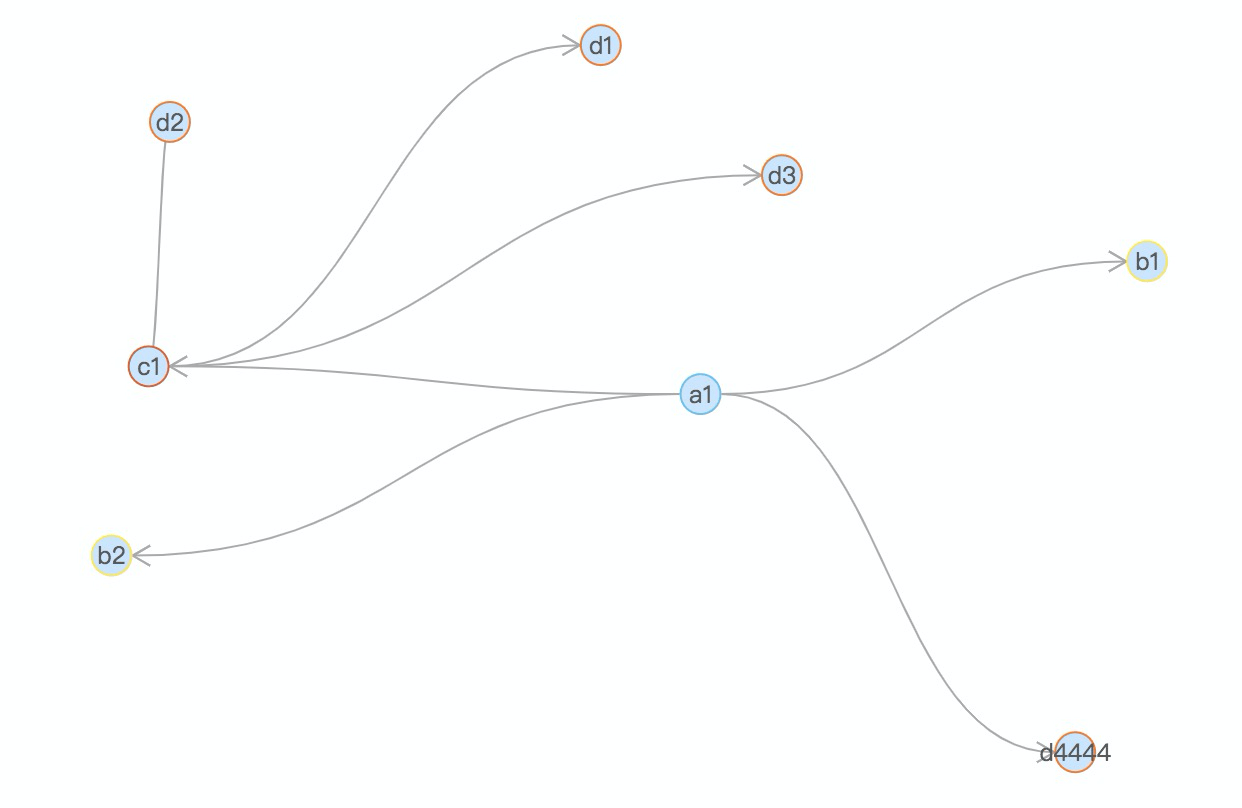

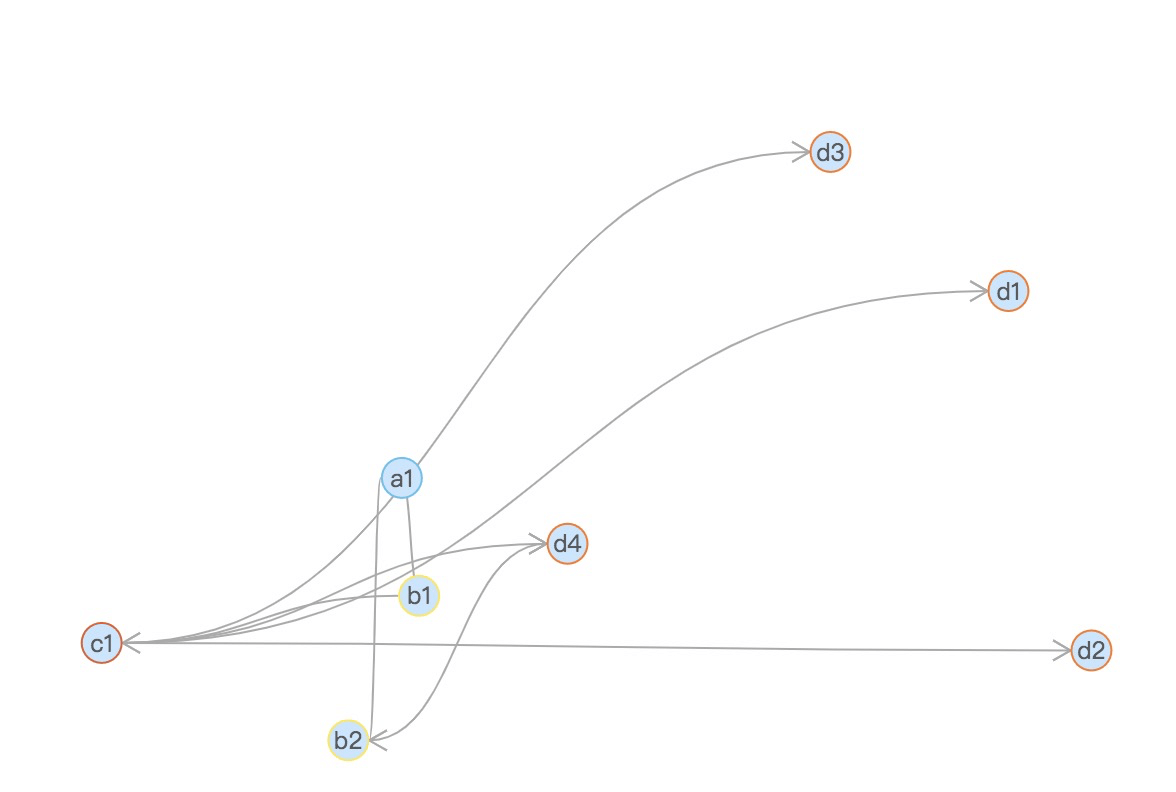

基于力导的布局 - LineageForceGraph

此布局适用于在数据没有明显的多层依赖关系，而且数据量比较大的时候，可以更快的通过边链接作为聚合依据，来发现数据之间的联系。

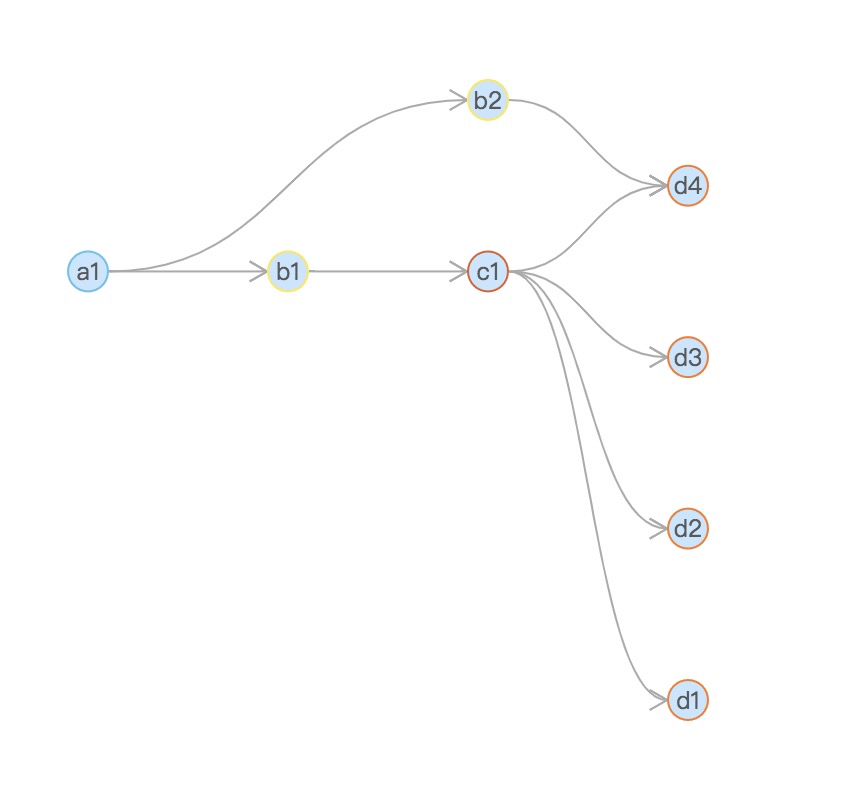

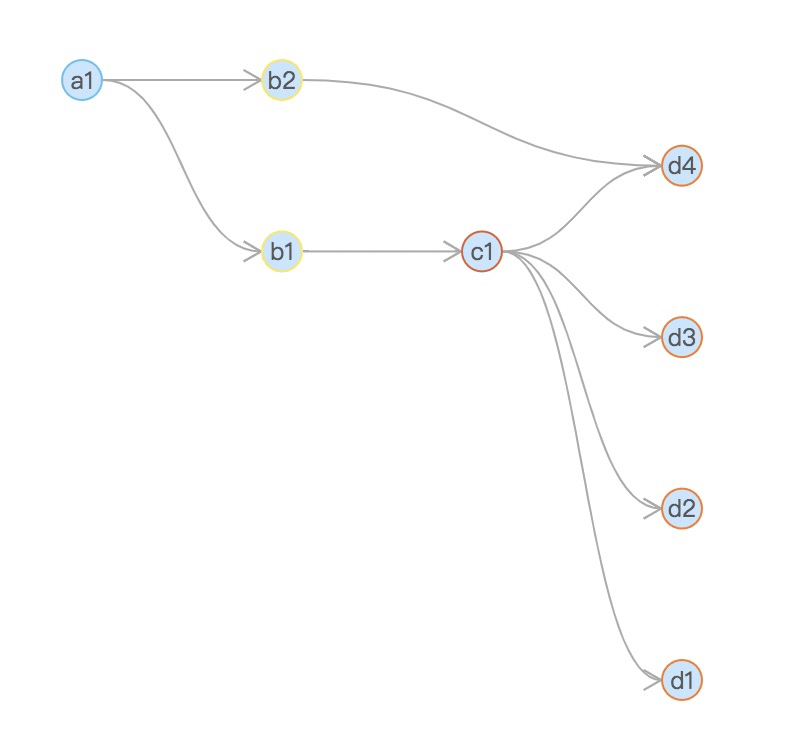

基于Sugiyama算法的多层树布局 - LineageSugiyamaGraph

[Sugiyama算法](http://www.it.usyd.edu.au/~shhong/fab.pdf)是一个对于有向无环图的布局算法，它旨在让图布局中实现更少的边重合，让节点分布的更加平均，是一种基于层次的布局。通过分层后的图，可以在使用不同的算法后，让图的布局更有目的性。他分为朴素算法，最长路径算法，Coffman Graham并行算法，可以通过props中的mode设置。

• 朴素算法 - mode=”Simplex” : 通过最简单的概念，将图根节点和叶子节点尽量平排分布，中间插入虚拟层数让整个图显得更加整齐。

• 最长路径算法 - mode=”LongestPath” ：使用最长路径来作为树的开始和结束，这样可以避免大量中间节点不合理堆积的情况。

• Coffman Graham并行算法 - mode=”CoffmanGraham”： CoffmanGraham算法是一个基于层数来进行优先度排序的算法，可以有效的并行分散布局，避免数据过于密集

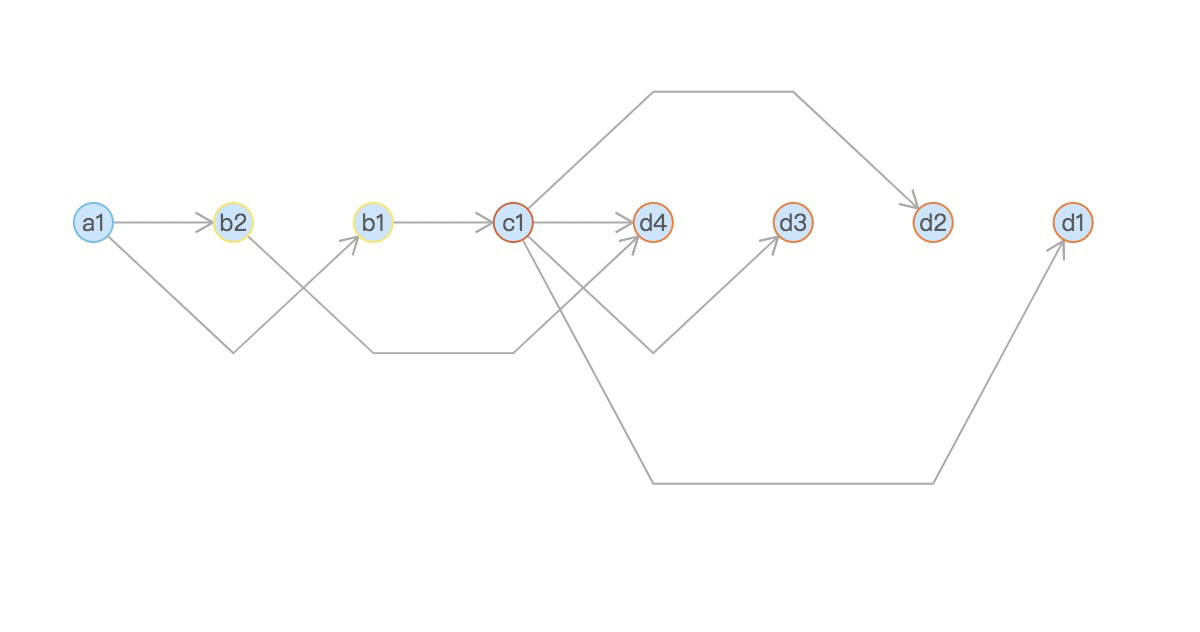

基于拓扑排序的布局 - LineageToplogicalGraph

对图进行有序层数的拓扑排序，最终展示出图的以来关系，拓扑布局可以一眼对于图的层数关系有个直接了解，而且布局横铺，更适合多层但是布局空间不大的场景。

可拓展

在组件集成的时候，保留了入口，让用户可以使用G6大部分原生功能，保留了一个Option和一个钩子函数，
GraphOption传入G6Graph初始化的option，可以使用G6已有的功能，还提供了graphWillRender(graph, data)（——来进行各种graph的事件监听，图操作，可以保存graph的本身。
并且，如果有新的布局，可以通过组件本身来拓展。

import { LineageGraph } from 'lineage-graph/src/common';
function LineageNewGraph (props) {
    return LineageGraph(props, (graph, data) => {
      // layout data
    graph.data(data)
    graph.render();
  })
}

组件简介

使用

npm install --save lineage-graph

import {LineageForceGraph, LineageSugiyamaGraph, LineageToplogicalGraph, LineageSimpleGraph} from 'lineage-graph';
/** LineageSimpleGraph 不包含布局算法 **/

Props

构成

该组件的方案是采用一个基础的组件生成器LineageGraph，通过传入LayoutFunction，按需加载各个布局库，做到布局函数的剪枝，并且各个布局函数依赖的库也不会互相影响。
