IOMMU源码分析

相关参考

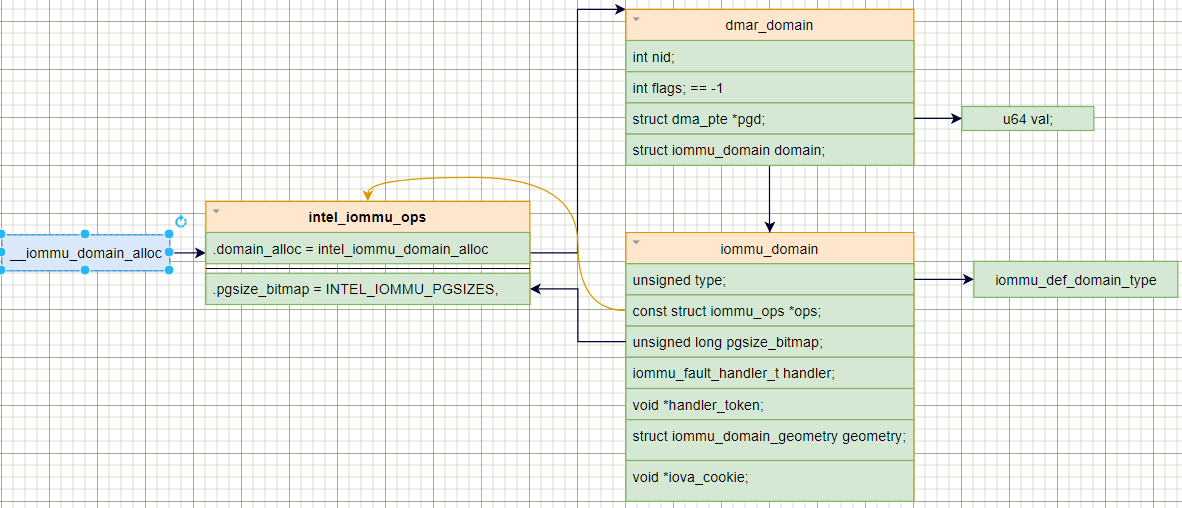

相关类图

IOMMU图表

本文目标

基础知识

关于DMAR的相关寄存器

在学习 10th Generation Intel® Core™ Processors Datasheet Volume 2 of 2 中我们了解了地址表信息

  1. baiy@baiy-ThinkPad-E470c:testacpi$ sudo cat /proc/iomem  # 参考
  2. ......
  3. fed90000-fed90fff : dmar0
  4. fed91000-fed91fff : dmar1
  5. fee00000-fee00fff : Local APIC
  6. .....
  8. baiy@baiy-ThinkPad-E470c:testacpi$ cat dmar.dsl  # 参考VT-d 第8章
  9. ......
  10. [030h 0048   2]                Subtable Type : 0000 [Hardware Unit Definition]
  11. [032h 0050   2]                       Length : 0018
  13. [034h 0052   1]                        Flags : 00
  14. [035h 0053   1]                     Reserved : 00
  15. [036h 0054   2]           PCI Segment Number : 0000  ### PCI的domain地址
  16. [038h 0056   8]        Register Base Address : 00000000FED90000
  17. ......
  18. [048h 0072   2]                Subtable Type : 0000 [Hardware Unit Definition]
  19. [04Ah 0074   2]                       Length : 0020
  21. [04Ch 0076   1]                        Flags : 01
  22. [04Dh 0077   1]                     Reserved : 00
  23. [04Eh 0078   2]           PCI Segment Number : 0000   ### PCI的domain地址
  24. [050h 0080   8]        Register Base Address : 00000000FED91000 # 参考VT-d 10章
  25. ......

中间有部分存储了dmar的地址（这里是00000000FED90000 和 00000000FED91000） 与ACPI的硬件地址一致,这个地址映射了VT-d的相关寄存器
这些寄存器描述在 ： Intel® Virtualization Technology for Directed I/O 第10章

在 Intel® Virtualization Technology for Directed I/O 第8章 描述了DMAR；配合 DMAR表组织结构 进行学习

The system BIOS is responsible for detecting the remapping hardware functions in the platform and
for locating the memory-mapped remapping hardware registers in the host system address space.
The BIOS reports the remapping hardware units in a platform to system software through the DMA
Remapping Reporting (DMAR) ACPI table described below

系统BIOS负责检测平台中硬件功能的映射 和 将硬件寄存器映射系统地址空间（物理地址）。BIOS通过DMAR ACPI表将这些信息传递给操作系统


代码汇总

参考：英特尔IOMMU驱动程序分析

IOMMU_TABLE

注：Linux 解析ACPI表的方法非常巧妙， 将所有解析表封装成一个函数，然后注册一个回调接口，全部完成；666

  1. // arch/x86/include/asm/iommu_table.h
  3. struct iommu_table_entry {
  4.     initcall_t    detect;
  5.     initcall_t    depend;
  6.     void        (*early_init)(void); /* No memory allocate available. */
  7.     void        (*late_init)(void); /* Yes, can allocate memory. */
  8. #define IOMMU_FINISH_IF_DETECTED (1<<0)
  9. #define IOMMU_DETECTED         (1<<1)
  10.     int        flags;
  11. };
  14. 该结构体：系统在初始化时，通过 __IOMMU_INIT 系列宏去注册一些列在 ”.iommu_table“段的结构体
  15. 然后在 ./arch/x86/mm/init_64.c 中
  17. mem_init
  18.     pci_iommu_alloc();
  19.       // 在__IOMMU_INIT宏注释中说明：添加到这个表的字段需要系统去进行排序
  20.     // 根据depend依赖关系去排序，然后分别初始化
  21.     sort_iommu_table(__iommu_table, __iommu_table_end);
  23.     for (p = __iommu_table; p < __iommu_table_end; p++) { // 去遍历排序后的表，分别初始化
  24.         if (p && p->detect && p->detect() > 0) {  // 调用detect接口 ******
  25.           p->flags |= IOMMU_DETECTED;
  26.         if (p->early_init) p->early_init();        // 调用early_init接口，这里未实现
  30. IOMMU_INIT_POST(detect_intel_iommu);
  31. detect_intel_iommu
  32.   dmar_table_detect();   // 会从acpi获取dmar信息， ACPI的不了解，可以用系统中打印出acpi表
  33.   dmar_walk_dmar_table((struct acpi_table_dmar *)dmar_tbl,
  34.                        &validate_drhd_cb);
  35.     dmar_walk_remapping_entries   // 这个函数从ACPI表中找出了对应回调接口，然后调用回调
  36.           // // 遍历时，只有ACPI_DMAR_TYPE_HARDWARE_UNIT类型有回调接口，调用回调去初始化
  37.           cb->cb[iter->type](iter, cb->arg[iter->type]);
  38.             dmar_validate_one_drhd        // ACPI_DMAR_TYPE_HARDWARE_UNI 的回调函数
  39.               只是检测下 是否是支持VT-D的有效的DRHD，cap和ecap至少要支持一个。
  40.   pci_request_acs();    -> pci_acs_enable = 1;
  41.   x86_init.iommu.iommu_init = intel_iommu_init;     // 重点接口
  42.   acpi_put_table(dmar_tbl);  // dmar_table_detect()的释放ACPI接口

注：打印dmar的acpi表信息（详细可参考 ACPI）

  1. sudo apt-get install -y iasl acpica-tools
  2. mkdir -p  testacpi  && cd testacpi
  3. acpidump > acpidump.out     # 将ACPI表二进制打印到文件
  4. acpixtract -a acpidump.out  # 解析acpi表，生成各个dat文件
  5. iasl -d dmar.dat            # iasl会解析acpi 二进制表，生成xxx.dsl描述文件

dmar表的获取-dmar_tbl全局变量（重点）

  1. dmar_table_detect
  2.     |- status = acpi_get_table(ACPI_SIG_DMAR, 0, &dmar_tbl);
  4. // DMAR.dsl
  5. [000h 0000   4]                    Signature : "DMAR"    [DMA Remapping table]
  6. [004h 0004   4]                 Table Length : 000001E0
  7. [008h 0008   1]                     Revision : 01
  8. [009h 0009   1]                     Checksum : 5A
  9. [00Ah 0010   6]                       Oem ID : "INTEL "
  10. [010h 0016   8]                 Oem Table ID : "S2600WF "
  11. [018h 0024   4]                 Oem Revision : 00000001
  12. [01Ch 0028   4]              Asl Compiler ID : "INTL"
  13. [020h 0032   4]        Asl Compiler Revision : 20091013
  15. [024h 0036   1]           Host Address Width : 2D
  16. [025h 0037   1]                        Flags : 03
  17. [026h 0038  10]                     Reserved : 00 00 00 00 00 00 00 00 00 00
  19. 这个刚好对应 全局变量 dmar_tbl 中的信息 ***********
  20. /*******************************************************************************
  21.  *
  22.  * Master ACPI Table Header. This common header is used by all ACPI tables
  23.  * except the RSDP and FACS.
  24.  *
  25.  ******************************************************************************/
  27. struct acpi_table_header {
  28.     char signature[ACPI_NAME_SIZE];    /* ASCII table signature */
  29.     u32 length;        /* Length of table in bytes, including this header */
  30.     u8 revision;        /* ACPI Specification minor version number */
  31.     u8 checksum;        /* To make sum of entire table == 0 */
  32.     char oem_id[ACPI_OEM_ID_SIZE];    /* ASCII OEM identification */
  33.     char oem_table_id[ACPI_OEM_TABLE_ID_SIZE];    /* ASCII OEM table identification */
  34.     u32 oem_revision;    /* OEM revision number */
  35.     char asl_compiler_id[ACPI_NAME_SIZE];    /* ASCII ASL compiler vendor ID */
  36.     u32 asl_compiler_revision;    /* ASL compiler version */
  37. };
  38. struct acpi_table_dmar {
  39.     struct acpi_table_header header;    /* Common ACPI table header */
  40.     u8 width;        /* Host Address Width */
  41.     u8 flags;
  42.     u8 reserved[10];
  43. };
  45. struct acpi_table_header * __initdata dmar_tbl;

dmar表解析 dmar_validate_one_drhd
配合附录中 ACPI的DMAR数据 和 DMAR表组织结构 进行查看学习
这部分主要看： DRHD（DMA Remapping Hardware Unit Definition） 表

DRHD表主要包括两方面的信息，
一是提供VT-d重定向硬件寄存器基地址，为系统软件访问VT-d硬件寄存器提供入口（各个偏移量所指向的具体寄存器在VT-d的spec中有详细的约定，即VT-d硬件的具体实现）；
另一个是该VT-d重定向硬件所管辖的硬件，由Segment Number和Device Scope两个区域来定义。Device Scope结构体由Device Scope Entry组成，每个Device Scope Entry可以用来指明一个PCI endpoint device，一个PCI sub-hierarchy，或者其他设备，如I/O xAPIC或者HPET。

  1. struct acpi_dmar_header {
  2.     u16 type;
  3.     u16 length;
  4. };
  5. struct acpi_dmar_hardware_unit {  // DRHD表结构体
  6.     struct acpi_dmar_header header;
  7.     u8 flags;
  8.     u8 reserved;
  9.     u16 segment;
  10.     u64 address;        /* Register Base Address */
  11. };
  13. /* 判断ACPI是否枚举出dmar的drhd配置， 且是否有效 */
  14. /* 检查下 VT-d重定向硬件寄存器基地址（参考基础知识-DMAR寄存器）的cap或ecap寄存器是否存在  */
  15. dmar_validate_one_drhd(entry = ACPI_DMAR_TYPE_HARDWARE_UNI对应ACPI表信息，  args=NULL)
  16.     addr = early_ioremap(drhd->address, VTD_PAGE_SIZE);
  17.   cap = dmar_readq(addr + DMAR_CAP_REG);
  18.   ecap = dmar_readq(addr + DMAR_ECAP_REG);
  19.   early_iounmap(addr, VTD_PAGE_SIZE);
  20.   check....

入口部分

  1. ./arch/x86/kernel/pci-dma.c
  2. iommu_setup // grub参数
  5. rootfs_initcall(pci_iommu_init);
  6. pci_iommu_init
  7.     dma_debug_add_bus(&pci_bus_type);
  8.     x86_init.iommu.iommu_init(); => intel_iommu_init
  10.   /* 这个IOMMU_INIT_POST(detect_intel_iommu) 未实现late_init，不用看  */
  11.   /*
  12.   for (p = __iommu_table; p < __iommu_table_end; p++) {
  13.     if (p && (p->flags & IOMMU_DETECTED) && p->late_init)
  14.       p->late_init();        // 未实现
  15.   }
  16.   */

初始化部分

  1. Copy Intel IOMMU Introduction
  2.     intel_iommu_init
  3.         |-> dmar_table_init -> parse_dmar_table -> dmar_walk_dmar_table //重点分析
  4.         |-> dmar_dev_scope_init
  5.             |-> dmar_acpi_dev_scope_init -> dmar_acpi_insert_dev_scope  //重点分析
  6.             |-> dmar_pci_bus_add_dev -> dmar_insert_dev_scope
  7.             |-> bus_register_notifier
  8.         |-> dmar_init_reserved_ranges   // init RMRR
  9.         |-> init_no_remapping_devices   // init no remapping devices
  10.         |-> init_dmars  //重点分析
  11.         |-> dma_ops = &intel_dma_ops
  12.         |-> iommu_device_sysfs_add, iommu_device_set_ops, iommu_device_register
  13.         |-> bus_set_iommu(&pci_bus_type, &intel_iommu_ops)
  14.         |-> bus_register_notifier(&pci_bus_type, &device_nb)

dmar_table_init-解析DMAR的ACPI表

关于 dmar_table_init -> parse_dmar_table -> dmar_walk_dmar_table 这条路和IOMMU TABLE部分解析方式一样，这里不具体分析代码

  1. // 用acpi去回调这些所有的接口
  2. struct dmar_res_callback cb = {
  3.     .print_entry = true,
  4.     .ignore_unhandled = true,
  5.     .arg[ACPI_DMAR_TYPE_HARDWARE_UNIT] = &drhd_count,
  6.     .cb[ACPI_DMAR_TYPE_HARDWARE_UNIT] = &dmar_parse_one_drhd,
  7.     .cb[ACPI_DMAR_TYPE_RESERVED_MEMORY] = &dmar_parse_one_rmrr,
  8.     .cb[ACPI_DMAR_TYPE_ROOT_ATS] = &dmar_parse_one_atsr,
  9.     .cb[ACPI_DMAR_TYPE_HARDWARE_AFFINITY] = &dmar_parse_one_rhsa,
  10.     .cb[ACPI_DMAR_TYPE_NAMESPACE] = &dmar_parse_one_andd,
  11. };
  14. //  https://www.intel.com/content/dam/www/public/us/en/documents/guides/txt-enabling-guide.pdf
  15. dmar_tbl = tboot_get_dmar_table(dmar_tbl);
  18. // 和IOMMU_TABLE一样，都是获取ACPI，去调用各个回调接口
  19. dmar_table_detect();
  20. ret = dmar_walk_dmar_table(dmar, &cb);

dmar_parse_one_drhd 函数 （重点）

调试：内核启动过程中打印 pr_info(“DMAR dmar0/1: reg_base_addr %llx ver %d:%d cap %llx ecap %llx\n”) 就是在这个函数中调用了 alloc_iommu 的结果

dmar_drhd_units全局存 dmar_drhd_unit 的结构体

  2. # 先看一个drhd全不结构：
  3. ================== header===================================
  4. [030h 0048   2]                Subtable Type : 0000 [Hardware Unit Definition]
  5. [032h 0050   2]                       Length : 0018
  7. [034h 0052   1]                        Flags : 00
  8. [035h 0053   1]                     Reserved : 00
  9. [036h 0054   2]           PCI Segment Number : 0000
  10. [038h 0056   8]        Register Base Address : 00000000FED90000
  11. ===================end header=================================
  13. ===================dev scope==============================
  14. [040h 0064   1]            Device Scope Type : 01 [PCI Endpoint Device]
  15. [041h 0065   1]                 Entry Length : 08
  16. [042h 0066   2]                     Reserved : 0000
  17. [044h 0068   1]               Enumeration ID : 00
  18. [045h 0069   1]               PCI Bus Number : 00
  20. [046h 0070   2]                     PCI Path : 02,00
  21. ===================dev scope==============================
  24. struct acpi_dmar_hardware_unit {
  25.     struct acpi_dmar_header header;
  26.     u8 flags;
  27.     u8 reserved;
  28.     u16 segment;
  29.     u64 address;        /* Register Base Address */
  30. }drhd;

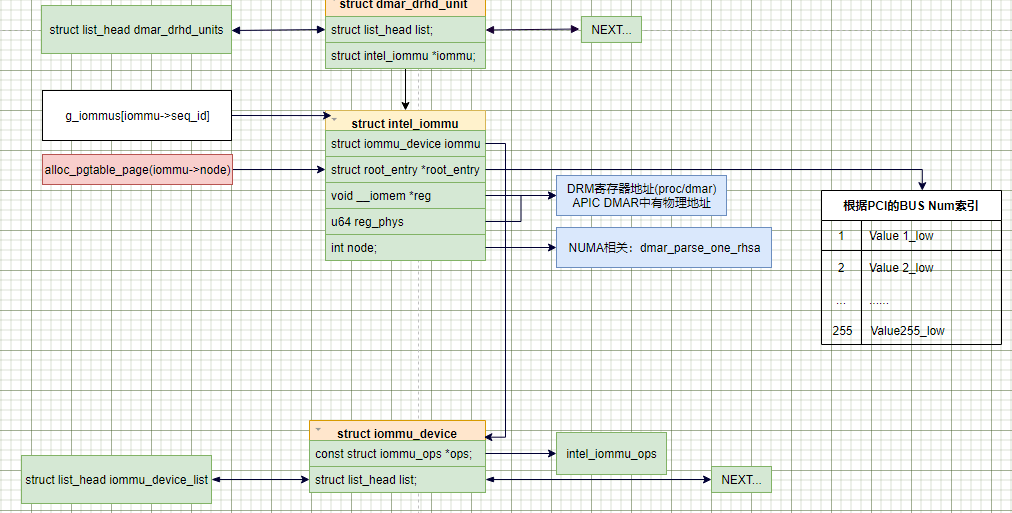

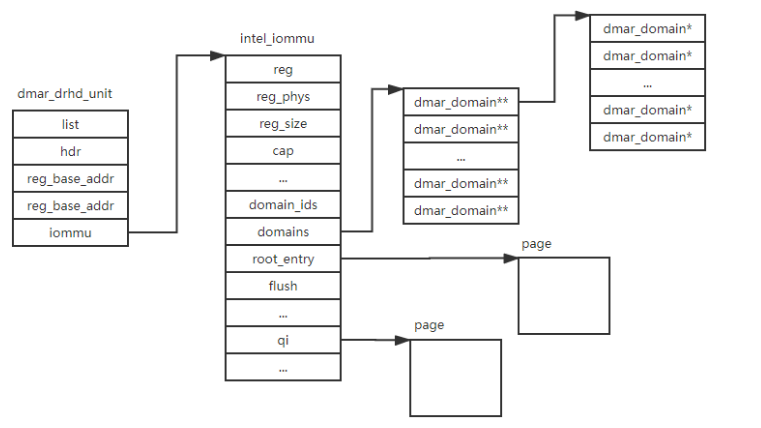

  31. struct dmar_drhd_unit {
  32.     struct list_head list;      /* list of drhd units   */
  33.     struct  acpi_dmar_header *hdr;  /* ACPI header */
  34.     u64 reg_base_addr;      /* register base address*/
  35.     struct  dmar_dev_scope *devices;/* target device array  */
  36.     int devices_cnt;        /* target device count  */
  37.     u16 segment;        /* PCI domain       */
  38.     u8  ignored:1;      /* ignore drhd      */
  39.     u8  include_all:1;
  40.     u8  gfx_dedicated:1;    /* graphic dedicated    */
  41.     struct intel_iommu *iommu;
  42. }dmaru;
  46. // drivers/iommu/intel/dmar.c
  47. dmar_parse_one_drhd(DRHD, &drhd_count)
  48.     drhd = (struct acpi_dmar_hardware_unit *)header // drhd 是 ACPI表中DRHD的地址
  49.     dmaru = dmar_find_dmaru(drhd); //dmar_drhd_units全局存drhd的链表，此时未初始化=false
  51.     // 分配一个dmaru描述 +　DRHD大小，并将DRHD结构 拷贝到dmaru结构体底部
  52.     dmaru = kzalloc(sizeof(*dmaru) + header->length, GFP_KERNEL);
  53.     ..... // init dmar unit结构
  54.     |->dmaru->devices = dmar_alloc_dev_scope // 解析 ACPI中DMAR的DRHD dev scope
  55.     |->alloc_iommu(dmaru)     // *** 重点，每一个dmaru都分配一套struct intel_iommu的结构
  56.         struct intel_iommu *iommu; //
  57.         map_iommu(iommu, drhd->reg_base_addr); // 映射VT-D中的寄存器表
  58.         dmaru->iommu = iommu;                    // 这就是下边UML图
  59.     |->dmar_register_drhd_unit(dmaru)
  60.         dmar_drhd_units 全局链表中添加自己的dmaru结构

调试小知识：

seq_id是个bitmap,其实对应就是dmar%d。 在alloc_iommu->dmar_alloc_seq_id 中去赋值的 sprintf(iommu->name, “dmar%d”, iommu->seq_id); 然后后边有打印： reg_base_addr就是 每一个dmar对应VT-D的寄存器表基地址，cap和ecap的值是VT-D中寄存器的值。

[ 0.136135] DMAR: DRHD base: 0x000000d37fc000 flags: 0x0 [ 0.136143] DMAR: dmar0: reg_base_addr d37fc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136144] DMAR: DRHD base: 0x000000e0ffc000 flags: 0x0 [ 0.136149] DMAR: dmar1: reg_base_addr e0ffc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136150] DMAR: DRHD base: 0x000000ee7fc000 flags: 0x0 [ 0.136155] DMAR: dmar2: reg_base_addr ee7fc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136156] DMAR: DRHD base: 0x000000fbffc000 flags: 0x0 [ 0.136160] DMAR: dmar3: reg_base_addr fbffc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136161] DMAR: DRHD base: 0x000000aaffc000 flags: 0x0 [ 0.136167] DMAR: dmar4: reg_base_addr aaffc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136168] DMAR: DRHD base: 0x000000b87fc000 flags: 0x0 [ 0.136172] DMAR: dmar5: reg_base_addr b87fc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136173] DMAR: DRHD base: 0x000000c5ffc000 flags: 0x0 [ 0.136176] DMAR: dmar6: reg_base_addr c5ffc000 ver 1:0 cap 8d2078c106f0466 ecap f020de [ 0.136177] DMAR: DRHD base: 0x0000009d7fc000 flags: 0x1 [ 0.136181] DMAR: dmar7: reg_base_addr 9d7fc000 ver 1:0 cap 8d2078c106f0466 ecap f020de

dmar_parse_one_rmrr
RMRR（Reserved Memory Region Reporting）表 ：RMRR表用于表示BIOS或者UEFI为了DMA的使用而保留的一些系统物理内存，这些内存从操作系统的角度来看其属性为Reserved Memory，因为有一些比较传统的设备（比如USB、UMA显卡等）可能会需要用到一些固定的，或者专用的系统内存，这时候就需要BIOS或UEFI为其保留。

全局链表 dmar_rmrr_units 存放了ACPI中的 acpi_dmar_reserved_memory 预留内存单元结构体

  1. [068h 0104   2]                Subtable Type : 0001 [Reserved Memory Region]
  2. [06Ah 0106   2]                       Length : 0020
  4. [06Ch 0108   2]                     Reserved : 0000
  5. [06Eh 0110   2]           PCI Segment Number : 0000
  6. [070h 0112   8]                 Base Address : 00000000BBDE2000
  7. [078h 0120   8]          End Address (limit) : 00000000BBE01FFF
  9. [080h 0128   1]            Device Scope Type : 01 [PCI Endpoint Device]
  10. [081h 0129   1]                 Entry Length : 08
  11. [082h 0130   2]                     Reserved : 0000
  12. [084h 0132   1]               Enumeration ID : 00
  13. [085h 0133   1]               PCI Bus Number : 00
  15. [086h 0134   2]                     PCI Path : 14,00
  17. ...
  21. dmar_parse_one_rmrr
  22.     这部分和drhd的初始化类似，根据ACPI 初始化自己rmrr的结构，并添加到链表中

**
dmar_parse_one_atsr
dmar_parse_one_rhsa
dmar_parse_one_andd （namespace，好像可以没有）
这三个不考虑，可选项，根据 DMAR表组织结构 去分析

dmar_dev_scope_init（可以跳过）
  1. dmar_dev_scope_init
  2.     // 判断ACPI中是否支持dmar_drhd_unit
  3.     // 从全局dmar_drhd_units链表中是否有 dmar_drhd_unit 的结构体
  4.     if (list_empty(&dmar_drhd_units))
  5.         dmar_dev_scope_status = -ENODEV;
  7.     dmar_acpi_dev_scope_init();  // *** 重要函数，但找了几台机器，都没这玩意namespace，跳过
  9.     // 给PCI总线注册 BUS_NOTIFY_ADD_DEVICE 和 BUS_NOTIFY_REMOVED_DEVICE 通知接口
  10.     // **** 这部分也很关键，设备起来后，添加驱动，都需要走这个
  11.     bus_register_notifier(&pci_bus_type, &dmar_pci_bus_nb);

dmar_init_reserved_ranges

init_dmars() 重点函数
  2. // 初始化每个iommu，并分配root_entry
  3. for_each_drhd_unit(drhd)
  4.     g_num_of_iommus  // g_num_of_iommus = drhd 硬件dmar的个数
  6. for_each_active_iommu(iommu, drhd)      // 每个drhd都有intel_iommu对象，存放在drhd->iommu
  7.     g_iommus[iommu->seq_id] = iommu;  // g_iommus 根据seq_id存放了intel_iommu对象
  8.                                       // 注：iommu分配和seq_id初始化在 alloc_iommu 接口实现
  9.     intel_iommu_init_qi                  // 参考VT-D 6.5 什么寄存器缓存啥的？？？ TBD
  10.     iommu_init_domains(iommu);          // 重点：
  11.         ndomains = cap_ndoms(iommu->cap);  // 判断当前drhd支持多少个domains, cap[2:0]表示
  12.         iommu->domain_ids; // 对支持的域建立bitmap
  14.         // 难点：三级指针，  最终格式如下边的图片
  15.         size = (ALIGN(ndomains, 256) >> 8) * sizeof(struct dmar_domain **);
  16.         iommu->domains = kzalloc(size, GFP_KERNEL);
  17.         size = 256 * sizeof(struct dmar_domain *);
  18.         iommu->domains[0] = kzalloc(size, GFP_KERNEL);
  20.     init_translation_status(iommu);    // 判断GSTS_REG[30]寄存器是否使能DMAR，修改iommu->flags
  21.     translation_pre_enabled(iommu); // 同上，验证下环境
  24.     iommu_alloc_root_entry(iommu);  // 给每个intel_iommu分配root_entry，大小1页大小
  26.     copy_translation_tables(iommu); // 暂时跳过，后边详解
  28.     intel_svm_alloc_pasid_tables(iommu); // 支持PASID，以后看的时候补充
  30. iommu_set_root_entry(iommu);  // 更新iommu的entry地址

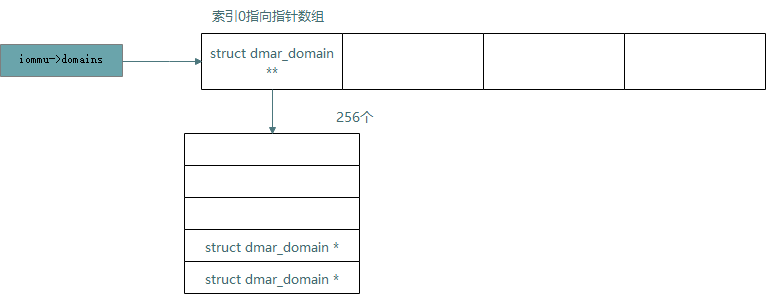

iommu_init_domains 的结构描述：

copy_translation_tables 说明

这里有个说明： ecap[24] 和 Root Table Address Register[11]都为0，旧版本支持扩展的空间，新版本已不支持，直接为0

  1. struct root_entry {
  2.     u64    lo;
  3.     u64    hi;
  4. };
  6. new_ext == ext == 0；
  7. rtaddr_reg = Root Table Address Register 的值
  9. // old_rt_phys 和 old_rt 旧的Root Table Address
  10. old_rt_phys = rtaddr_reg & VTD_PAGE_MASK;
  11. old_rt = memremap(old_rt_phys, PAGE_SIZE, MEMREMAP_WB);
  13. ctxt_tbls=分配成256大小的指针数组=> void * ctxt_tbls[256]
  15. for (bus = 0; bus < 256; bus++) {
  16.     copy_context_table(iommu, &old_rt[bus], ctxt_tbls, bus, ext);
  17. }

set_ops

初始化操作接口
  1. for_each_active_iommu(iommu, drhd) {
  2.     iommu_device_sysfs_add(&iommu->iommu, NULL,
  3.                            intel_iommu_groups,
  4.                            "%s", iommu->name);
  5.     iommu_device_set_ops(&iommu->iommu, &intel_iommu_ops);
  6.     iommu_device_register(&iommu->iommu);
  7. }

初始化一个sysfs/classs/iommu/dmarx 接口， 并关联起相关的接口

dma_ops = &intel_dma_ops;

更新dma操作接口，dma_alloc_coherent 后期分配内存就不走通用的接口了，走这里了。

bus_set_iommu

建议先复习下 内核通知链

  1. bus_set_iommu(&pci_bus_type, &intel_iommu_ops);
  2.     bus->iommu_ops = ops;  // 给pci_bus_type注册 iommu_ops
  4.     iommu_bus_init(bus, ops);
  5.         nb->notifier_call = iommu_bus_notifier;
  6.         // 给pci_bus_type在注册一个notifier 通知链
  7.         // 内核通知链里分析过：device_add会触发一次notifier
  8.         bus_register_notifier(bus, call_func:iommu_bus_notifier);
  10.         bus_for_each_dev(bus, NULL, &cb, add_iommu_group);
  11.             对pci_bus_type下的设备都调用一次 add_iommu_group(pci_dev, &cb)
  12.             cb->ops = intel_iommu_ops
  15. // 在给pci_bus_type注册一个notifier通知
  16. bus_register_notifier(&pci_bus_type, call_func:device_notifier;

add_iommu_group（重点难点 ）

先简单整理下代码调用关系
注：iommu & intel-iommu实现 中开始对这部分代码有了比较详细的跟踪

  1. add_iommu_group
  2.     const struct iommu_ops *ops = cb->ops; // cb->ops = intel_iommu_ops
  3.     intel_iommu_ops->add_device(dev)； // 这就是对每个PCI设备都添加组的最终操作
  4.         intel_iommu_add_device(dev)
  5.             // 根据PCI设备寻找 对应PCI总线域的DRHD的intel_iommu结构
  6.             // 根据dmar_drhd_unit找到当前device属于哪个 intel_iommu
  7.             iommu = device_to_iommu(dev, &bus, &devfn);
  8.                 segment = pci_domain_nr(pdev->bus); // 每个PCI总线的domain,也就是segment
  9.                 当前PCI设备的segment 肯定会落在drhd的描述中，说明该PCI设备属于匹配的drhd下
  10.                     在对应drhd下找到匹配的设备，返回intel_iommu
  12.             iommu_device_link(&iommu->iommu, dev);        // 将该设备链接到sysfs下
  14.             // 获取或者分配设备的iommu_group，并分配响应的iommu_domain
  15.             // *** 重点***
  16.             group = iommu_group_get_for_dev(dev);
  17.                 iommu_group_get(dev); // dev->iommu_group第一次肯定为NULL，
  18.                 group = ops->device_group(dev); // 调用 intel_iommu 的 pci_device_group
  20.                 // 给当前group分配的 domain， 调用 intel_iommu_domain_alloc
  21.                 group->domain = group->default_domain = __iommu_domain_alloc
  23.                 // 上边是配合和查找group，然后当然是将设备添加到group了
  24.                 iommu_group_add_device(group, dev)
  25.                     // 在sysfs下创建iommu_groups
  26.                     sysfs_create_link(&dev->kobj, &group->kobj, "iommu_group");
  28.                      // 很关键：以后直接从dev获取group即可
  29.                     dev->iommu_group = group;
  31.                     // intel_iommu_attach_device 将设备挂到domain上，对其进行页表管理
  32.                     __iommu_attach_device(group->domain, dev);
  34.                     // 给组内兄弟喊一声：来新人了，发红包
  35.                     blocking_notifier_call_chain(,IOMMU_GROUP_NOTIFY_ADD_DEVICE,);
  37.                     // [关键打印信息] iommu: Adding device 0000:00:00.0 to group 0
  39.             iommu_group_put(group);

domain的分配

  1. __iommu_domain_alloc // 初始化dmar_domain和iommu_domain
  2.     bus->iommu_ops->domain_alloc(type);

iommu_group_get_for_dev 和 iommu_group_add_device
这个函数分组关系比较复杂，具 intel IOMMU driver analysis 和 IOMMU group and PCIe ACS问题 描述

有几种情况可以从现有设备获取设备IOMMU组。 例如，如果一个网桥支持ACS，则需要转到上游总线。. 多功能设备的所有功能设备也需要共享同一IOMMU组

这部分牵扯到PCIE的ACS功能，这部分跳过，只要知道： GROUP是虚拟化分组的最小单位，所以SR-IOV设备要把pcie分到不同的分组中，才能用。

  1. iommu_group_get_for_dev
  2.     ops->device_group(dev);
  3.         pci_device_group
  4. pci_device_group
  5.     iommu_group_alloc(); // 这里只看创建group
  7. iommu_group_add_device
  8.     dev->iommu_group = group;
  9.     __iommu_attach_device(group->domain, dev);

附录

附录1 Intel(R) Core(TM) i5-6200U CPU @ 2.30GHz的ACPI DMAR

  1. baiy@baiy-ThinkPad-E470c:testacpi$ cat dmar.dsl
  2. /*
  3.  * Intel ACPI Component Architecture
  4.  * AML/ASL+ Disassembler version 20180105 (64-bit version)
  5.  * Copyright (c) 2000 - 2018 Intel Corporation
  6.  *
  7.  * Disassembly of dmar.dat, Sun Nov 29 21:34:36 2020
  8.  *
  9.  * ACPI Data Table [DMAR]
  10.  *
  11.  * Format: [HexOffset DecimalOffset ByteLength]  FieldName : FieldValue
  12.  */
  14. [000h 0000   4]                    Signature : "DMAR"    [DMA Remapping table]
  15. [004h 0004   4]                 Table Length : 000000A8
  16. [008h 0008   1]                     Revision : 01
  17. [009h 0009   1]                     Checksum : DE
  18. [00Ah 0010   6]                       Oem ID : "LENOVO"
  19. [010h 0016   8]                 Oem Table ID : "TP-R0D  "
  20. [018h 0024   4]                 Oem Revision : 00000830
  21. [01Ch 0028   4]              Asl Compiler ID : "PTEC"
  22. [020h 0032   4]        Asl Compiler Revision : 00000002
  24. [024h 0036   1]           Host Address Width : 26
  25. [025h 0037   1]                        Flags : 01
  26. [026h 0038  10]                     Reserved : 00 00 00 00 00 00 00 00 00 00
  28. [030h 0048   2]                Subtable Type : 0000 [Hardware Unit Definition]
  29. [032h 0050   2]                       Length : 0018
  31. [034h 0052   1]                        Flags : 00
  32. [035h 0053   1]                     Reserved : 00
  33. [036h 0054   2]           PCI Segment Number : 0000
  34. [038h 0056   8]        Register Base Address : 00000000FED90000
  36. [040h 0064   1]            Device Scope Type : 01 [PCI Endpoint Device]
  37. [041h 0065   1]                 Entry Length : 08
  38. [042h 0066   2]                     Reserved : 0000
  39. [044h 0068   1]               Enumeration ID : 00
  40. [045h 0069   1]               PCI Bus Number : 00
  42. [046h 0070   2]                     PCI Path : 02,00
  45. [048h 0072   2]                Subtable Type : 0000 [Hardware Unit Definition]
  46. [04Ah 0074   2]                       Length : 0020
  48. [04Ch 0076   1]                        Flags : 01
  49. [04Dh 0077   1]                     Reserved : 00
  50. [04Eh 0078   2]           PCI Segment Number : 0000
  51. [050h 0080   8]        Register Base Address : 00000000FED91000
  53. [058h 0088   1]            Device Scope Type : 03 [IOAPIC Device]
  54. [059h 0089   1]                 Entry Length : 08
  55. [05Ah 0090   2]                     Reserved : 0000
  56. [05Ch 0092   1]               Enumeration ID : 02
  57. [05Dh 0093   1]               PCI Bus Number : F0
  59. [05Eh 0094   2]                     PCI Path : 1F,00
  62. [060h 0096   1]            Device Scope Type : 04 [Message-capable HPET Device]
  63. [061h 0097   1]                 Entry Length : 08
  64. [062h 0098   2]                     Reserved : 0000
  65. [064h 0100   1]               Enumeration ID : 00
  66. [065h 0101   1]               PCI Bus Number : 00
  68. [066h 0102   2]                     PCI Path : 1F,00
  71. [068h 0104   2]                Subtable Type : 0001 [Reserved Memory Region]
  72. [06Ah 0106   2]                       Length : 0020
  74. [06Ch 0108   2]                     Reserved : 0000
  75. [06Eh 0110   2]           PCI Segment Number : 0000
  76. [070h 0112   8]                 Base Address : 00000000BBDE2000
  77. [078h 0120   8]          End Address (limit) : 00000000BBE01FFF
  79. [080h 0128   1]            Device Scope Type : 01 [PCI Endpoint Device]
  80. [081h 0129   1]                 Entry Length : 08
  81. [082h 0130   2]                     Reserved : 0000
  82. [084h 0132   1]               Enumeration ID : 00
  83. [085h 0133   1]               PCI Bus Number : 00
  85. [086h 0134   2]                     PCI Path : 14,00
  88. [088h 0136   2]                Subtable Type : 0001 [Reserved Memory Region]
  89. [08Ah 0138   2]                       Length : 0020
  91. [08Ch 0140   2]                     Reserved : 0000
  92. [08Eh 0142   2]           PCI Segment Number : 0000
  93. [090h 0144   8]                 Base Address : 00000000BD000000
  94. [098h 0152   8]          End Address (limit) : 00000000BF7FFFFF
  96. [0A0h 0160   1]            Device Scope Type : 01 [PCI Endpoint Device]
  97. [0A1h 0161   1]                 Entry Length : 08
  98. [0A2h 0162   2]                     Reserved : 0000
  99. [0A4h 0164   1]               Enumeration ID : 00
  100. [0A5h 0165   1]               PCI Bus Number : 00
  102. [0A6h 0166   2]                     PCI Path : 02,00
  105. Raw Table Data: Length 168 (0xA8)
  107.   0000: 44 4D 41 52 A8 00 00 00 01 DE 4C 45 4E 4F 56 4F  // DMAR......LENOVO
  108.   0010: 54 50 2D 52 30 44 20 20 30 08 00 00 50 54 45 43  // TP-R0D  0...PTEC
  109.   0020: 02 00 00 00 26 01 00 00 00 00 00 00 00 00 00 00  // ....&...........
  110.   0030: 00 00 18 00 00 00 00 00 00 00 D9 FE 00 00 00 00  // ................
  111.   0040: 01 08 00 00 00 00 02 00 00 00 20 00 01 00 00 00  // .......... .....
  112.   0050: 00 10 D9 FE 00 00 00 00 03 08 00 00 02 F0 1F 00  // ................
  113.   0060: 04 08 00 00 00 00 1F 00 01 00 20 00 00 00 00 00  // .......... .....
  114.   0070: 00 20 DE BB 00 00 00 00 FF 1F E0 BB 00 00 00 00  // . ..............
  115.   0080: 01 08 00 00 00 00 14 00 01 00 20 00 00 00 00 00  // .......... .....
  116.   0090: 00 00 00 BD 00 00 00 00 FF FF 7F BF 00 00 00 00  // ................
  117.   00A0: 01 08 00 00 00 00 02 00                          // ........
