现在基本上所有设备都使用PCIE，但PCIE是PCI的拓展，所以基础的PCI知识仍然必要，这里重点强调两者共同部分。

参考资料：

相关书籍下载方式：
链接：https://pan.baidu.com/s/1zzWWt9ujVTr9oJSaJNP_mA
提取码：ahax

测试工具

windows测试工具：

Linux测试工具

  • lspci

Inbound:PCI域訪问存储器域 Outbound:存储器域訪问PCI域

RC訪问EP: RC存储器域->outbound->RC PCI域->EP PCI域->inbound->EP存储器域 EP訪问RC：EP存储器域->outbound->EP PCI域->RC PCI域->inbound->RC存储器域

Out即出去，发起訪问的一側，须要进行outbound，去訪问对端 In即进来，被訪问的一側，须要进行inbound，使得对端能够訪问

EP訪问RC演示样例（蓝色箭头）： （1）首先，EP须要配置outbound，RC须要inbound(一般RC端不用配)，这样就建立了EP端0x20000000到RC端0x50000000的映射 （2）在RC端改动0x50000000的内容，EP端能够看到对应的变化。从EP端读/写0x20000000和从RC端读/写0x50000000，结果是一样的

RC訪问EP演示样例（黑色箭头）： （1）首先，RC端须要配置outbound(一般内核中配好)，EP端须要inbound(0x5b000000 inbound到BAR2)，这样就建立了RC端0x20100000（BAR2）到EP端0x5b000000的映射 （2）在EP端改动0x5b000000内存的内容，在RC端0x20100000能够看到对应的变化，从RC端读/写0x20100000和从EP端读/写0x5b000000，结果是一样的

PCI配置空间（软件重点）

因为PCI配置空间0x00-0x3F是必须的有的，0x40-0xFF可选支持，所以这里重点介绍0x00-0x3F的信息

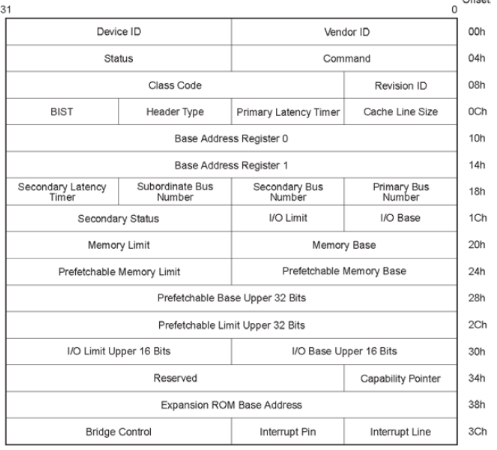

PCI Agent(Type0)配置空间

PCIE设备通常将配置信息存储在EEPROM中，上电后会将EEPROM配置导入到配置空间；

驱动软件是如何读取配置空间

  1. // Linux中pci读写配置空间系列函数
  2. #include <linux/pci.h>
  3. inline int pci_read_config_byte(struct pci_dev *dev, int where, u8 *val);
  4. inline int pci_read_config_word(struct pci_dev *dev, int where, u16 *val);
  5. inline int pci_read_config_dword(struct pci_dev *dev, int where, u32 *val);
  6. inline int pci_write_config_byte(struct pci_dev *dev, int where, u8 val);
  7. inline int pci_write_config_word(struct pci_dev *dev, int where, u16 val);
  8. inline int pci_write_config_dword(struct pci_dev *dev, int where, u32 val);
  10. // 注：跟踪这部分代码，实际上调用的是对应总线的读写操作接口，对应的BDF寻址；
  11. int pci_bus_read_config_byte(struct pci_bus *bus, unsigned int devfn,
  12.                  int where, u8 *val);
  13. int pci_bus_read_config_word(struct pci_bus *bus, unsigned int devfn,
  14.                  int where, u16 *val);
  15. int pci_bus_read_config_dword(struct pci_bus *bus, unsigned int devfn,
  16.                   int where, u32 *val);
  17. int pci_bus_write_config_byte(struct pci_bus *bus, unsigned int devfn,
  18.                   int where, u8 val);
  19. int pci_bus_write_config_word(struct pci_bus *bus, unsigned int devfn,
  20.                   int where, u16 val);
  21. int pci_bus_write_config_dword(struct pci_bus *bus, unsigned int devfn,
  22.                    int where, u32 val);
  24. // 实际调用IO端口进行访问，详情参考《PCI代码导读》
  25. baiy@test:~$ sudo cat /proc/ioports  | grep "PCI conf"
  26. 0cf8-0cff : PCI conf1
  28. // arch/x86/direct.c中
  29. #define PCI_CONF1_ADDRESS(bus, devfn, reg) \
  30.   (0x80000000 | ((reg & 0xF00) << 16) | (bus << 16) \
  31.   | (devfn << 8) | (reg & 0xFC))
  32. outl(PCI_CONF1_ADDRESS(bus, devfn, reg), 0xCF8);  // 配置地址
  33. u32 value = inl(0xCFC); // 读取配置

Linux下通过lspci查看pci详细信息

  1. baiy:workspace$ sudo lspci -s 00:02.0 -vvv
  2. [sudo] password for baiy:
  3. 00:02.0 VGA compatible controller: Intel Corporation Device 3ea5 (rev 01) (prog-if 00 [VGA controller])
  4.     Subsystem: Intel Corporation Device 2074
  5.     Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
  6.     Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
  7.     Latency: 0, Cache Line Size: 64 bytes
  8.     Interrupt: pin A routed to IRQ 132
  9.     Region 0: Memory at 90000000 (64-bit, non-prefetchable) [size=16M]
  10.     Region 2: Memory at 80000000 (64-bit, prefetchable) [size=256M]
  12. baiy:workspace$ sudo lspci -s 00:02.0 -xxx
  13. 00:02.0 VGA compatible controller: Intel Corporation Device 3ea5 (rev 01)
  14. 00: 86 80 a5 3e 07 04 10 00 01 00 00 03 10 00 00 00
  15. 10: 04 00 00 90 00 00 00 00 0c 00 00 80 00 00 00 00
  16. 20: 01 30 00 00 00 00 00 00 00 00 00 00 86 80 74 20
  17. 30: 00 00 00 00 40 00 00 00 00 00 00 00 00 01 00 00
  18. ...

ID相关（只读）

Device ID和Vendor ID： 没啥说的，厂家编号，系统软件只读，FPGA工程可配置。0xFFFF代表ID无效；
RevisionID：PCI设备的版本号；
SubsystemID和Subsystem VendorID：用户可在同一个FPGA上配置不同功能，使用这部分ID进行区分；

ClassCode 设备类型

ClassCode[23:0]由三部分组成：

  • Base ClassCode:设备分类
  • Sub ClassCode:设备类型细分
  • Interface ClassCode:编程接口

参考：PCI ClassCode表

PCI BAR0~5空间详解(重点)

基础部分：PCIe扫盲——基地址寄存器（BAR）详解
在FPGA例化时，会将使用的BAR空间地址映射到真实的PCI设备的物理内存上；
每一个设备最多有 6组32位bar空间/3组64位bar空间 +1组option Rom空间，用户可选用哪些空间可用；
注：需要特别注意的是，软件对BAR的检测与操作（Evaluating）必须是顺序执行的，即先BAR0，然后BAR1，……，直到BAR5。当软件检测到那些被硬件设置为全0的BAR，则认为这个BAR没有被使用。

如何判断PCI/PCIE使用了32位bar空间，还是64位bar空间？
参考：PCI bar空间详解
bit0：表示设备寄存器是映射到memory（0）还是IO（1)空间。
bit1: reserved 0
bit2: 在base adress register for Memory 中0表示32位地址空间，1表示64位地址空间。
bit3:在memory BAR中用来表示该设备是否允许prefetch，1表示可以预取，0表示不可以预取。
其余的bit用来表示设备需要占用的地址空间大小。

  1. // 内核解析　ｂar 空间的函数
  2. static inline unsigned long decode_bar(struct pci_dev *dev, u32 bar)
  3. {
  4.     u32 mem_type;
  5.     unsigned long flags;
  7.     if ((bar & PCI_BASE_ADDRESS_SPACE) == PCI_BASE_ADDRESS_SPACE_IO) {
  8.         flags = bar & ~PCI_BASE_ADDRESS_IO_MASK;
  9.         flags |= IORESOURCE_IO;
  10.         return flags;
  11.     }
  13.     flags = bar & ~PCI_BASE_ADDRESS_MEM_MASK;
  14.     flags |= IORESOURCE_MEM;
  15.     if (flags & PCI_BASE_ADDRESS_MEM_PREFETCH)
  16.         flags |= IORESOURCE_PREFETCH;
  18.     mem_type = bar & PCI_BASE_ADDRESS_MEM_TYPE_MASK;
  19.     switch (mem_type) {
  20.     case PCI_BASE_ADDRESS_MEM_TYPE_32:
  21.         break;
  22.     case PCI_BASE_ADDRESS_MEM_TYPE_1M:
  23.         /* 1M mem BAR treated as 32-bit BAR */
  24.         break;
  25.     case PCI_BASE_ADDRESS_MEM_TYPE_64:
  26.         flags |= IORESOURCE_MEM_64;
  27.         break;
  28.     default:
  29.         /* mem unknown type treated as 32-bit BAR */
  30.         break;
  31.     }
  32.     return flags;
  33. }

所以我们软件在开发时，需要读取下该配置空间的bit[2]是否为1。如果为1，那么当前设备使用64位地址空间，这也就是上边 lspci 看到的：

  1. Region 0: Memory at 90000000 (64-bit, non-prefetchable) [size=16M]
  2. Region 2: Memory at 80000000 (64-bit, prefetchable) [size=256M]
  3. 10: 04 00 00 90 00 00 00 00 0c 00 00 80 00 00 00 00
  5. # 0x90000004,然后判断04的低4为是0b0100，那么使用64位 内存空间，且不支持预期
  6. # 0x8000000c,然后判断0c的低4位时0b1100，那么使用64位 内存空间，且支持预期

32-bit Memory Address Space Request

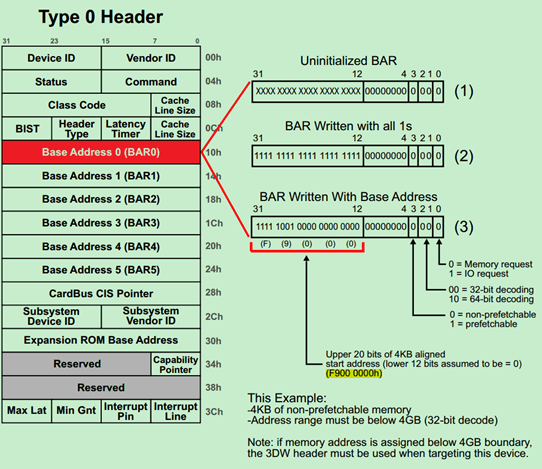

Step1：如图中（1）所示，未初始化的BAR的低比特（11~4）都是0，高比特（31~12）都是不确定的值。所谓初始化，就是系统（软件）向整个BAR都写1，来确定BAR的可操作的最低位是哪一位。当前可操作的最低位为12，因此当前BAR可申请的（最小）地址空间大小为4KB（2^12）。如果可操作的最低位为20，则该BAR可申请的（最小）地址空间大小为1MB（2^20）。

Step2：完成初始化（写1操作）之后，软件便开始读取BAR的值，来确定每一个BAR对应的地址空间大小和类型。其中操作的类型一般由最低四位所决定，具体如上图右侧部分所示。

Step3：最后一步是，软件向BAR的高比特写入地址空间的起始地址（Start Address）。如图中所示，为0xF9000000。

当然，这三部分由操作系统启动后执行深度优先扫描算法去检测的时候，来获取PCI的资源信息。

64-bit Memory Address Space Request
64MB P-MMIO地址空间的例子，由于采用的是64-bit的地址，因此需要两个BAR

IO Address Space Request

每一组BAR空间存放了：PCI设备映射的物理内存对应的PCI总线地址，资源信息，长度信息；
比如：00 00 00 90 ，则总线地址是90000000，flag是0x04、0，

如果获取长度信息？写入0xFFFFFFFF，然后读取即可获取；

  1. pci_write_config_dword(struct pci_dev *dev, int where, 0xFFFFFFFF);
  2. pci_read_config_dword(struct pci_dev *dev, int where, u32 *val);

注：64位需要相邻的两个BAR地址和长度进行拼接，详情参考 《PCI代码导读》

系统软件在Linux系统启动后，有两个空间：PCI总线空间 和 存储器域空间，且 只有映射到存储器域的空间 才可以被系统软件访问到。


混淆点：
pci_read_dconfig() 获取到的是pci总线域的物理地址；
pci_reasource_start()获取到的是BAR空间在存储器域的物理地址；
ioremap(存储器域物理地址，SIZE)
所以系统软件常用：
void vaddr = ioremap(pci_resource_start(), SIZE); 获取虚拟地址后，像访问内存一样访问PCI存储域空间；*

OptionRom/Expansion Rom

在运行操作系统之前，有些设备有些 预初始化代码，只有在执行后才能使用；比如键盘鼠标，显卡等设备。OptionRom记录了PCIE设备存储这段ROM代码的地址；详情参考《PCIE OptionRom》；

capabilities pointer

PCI设备可选，PCIE设备必须，存访拓展功能信息；PCIE章节会详解；

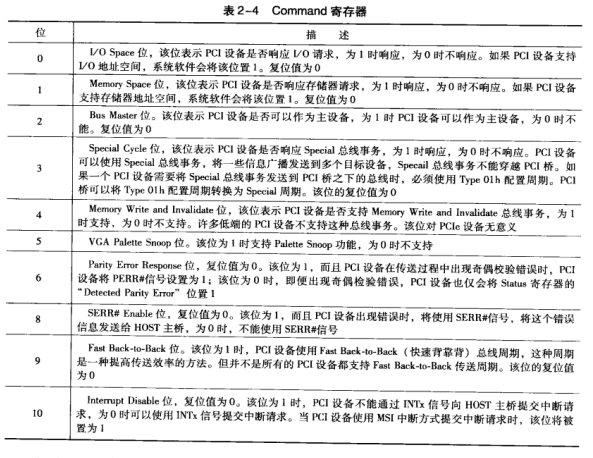

Command寄存器


  1. // bit[1:0] 在使能设备时打开，也可通过sysfs下enable直接使能
  2. int pci_enable_device(struct pci_dev *dev)
  3. {
  4.     return pci_enable_device_flags(dev, IORESOURCE_MEM | IORESOURCE_IO);
  5. }
  7. // bit[2] pci_set_master使用
  8. static void __pci_set_master(struct pci_dev *dev, bool enable)
  9. {
  10.     u16 old_cmd, cmd;
  12.     pci_read_config_word(dev, PCI_COMMAND, &old_cmd);
  13.     if (enable)
  14.         cmd = old_cmd | PCI_COMMAND_MASTER;
  15.     else
  16.         cmd = old_cmd & ~PCI_COMMAND_MASTER;
  17.    ...
  18. }
  20. // bit[10] 使能中断
  21. void pci_intx(struct pci_dev *pdev, int enable)
  22. {
  23.     u16 pci_command, new;
  24.     pci_read_config_word(pdev, PCI_COMMAND, &pci_command);
  25.     if (enable)
  26.         new = pci_command & ~PCI_COMMAND_INTX_DISABLE;
  27.     else
  28.         new = pci_command | PCI_COMMAND_INTX_DISABLE;
  30.     pci_write_config_word(pdev, PCI_COMMAND, new);
  32. }
  33. EXPORT_SYMBOL_GPL(pci_intx);

status


BDF寻址和分配过程

基础-BDF与配置空间
基础-PCI和PCIE的扫描
PCIe总线中的每一个功能（Function）都有一个唯一的标识符与之对应。这个标识符就是BDF（Bus，Device，Function）
详情参考：《PCI+Express体系结构》 P57

BDF描述：16bit = BUS Number 8 bit + Device Number 5bit +Func Number + 3bit
每个PCIE设备支持1-8个功能（至少有一个），其中每个功能都有独立的配置空间。

由于一个pcie 最多有256 bus 最大32个device，每个device最多8个function。每个funciton 又占用4KB的空间,因此上电的时候需要为每个pcie准备256×32×8×4KB=256MB。这即使PCIe著名的256MB的算法

详情参考《PCI代码导读》
