内容

前边学习的内容，有以下几个未解决：

  • 在学习 DRM应用程序进阶-何小龙 的时候，提到了property属性，这个是怎么使用的？
  • libdrm中讲述了 connector, encoder, crtc,plane, framebuffer 在之前都没有提到过？
  • modetest打印硬件资源时，这些资源从哪来的？-a的atomic参数是干什么的？

本文的目的是先扫盲，大概了解下KMS的相关作用以及使用，比较生疏难懂，也是在不停学习中整理和更新，每一遍都学到一些新的知识。

在 DRM的初始化 中描述了，drm驱动在初始化时，除了调用 drm_dev_alloc + drm_dev_register，还需要初始化mode_config配置：

  1. include/uapi/drm/drm_mode.h    // 用户空间接口
  3. include/drm/drm_mode_config.h
  4. include/drm/drm_mode_object.h
  6. drivers/gpu/drm/drm_mode_config.c
  7. drivers/gpu/drm/drm_mode_object.c
  8. drivers/gpu/drm/drm_property.c

DRM的初始化： 在前边描述了一个最简单的drm驱动，但实际上啥也干不了，真实使用并不仅仅是 调用了 drm_dev_alloc + drm_dev_register 就可以完成一个显卡驱动的； 比如之前学习libdrm中的 connector,encoder, crtc, framebuffer, plane等 都没有提到过；

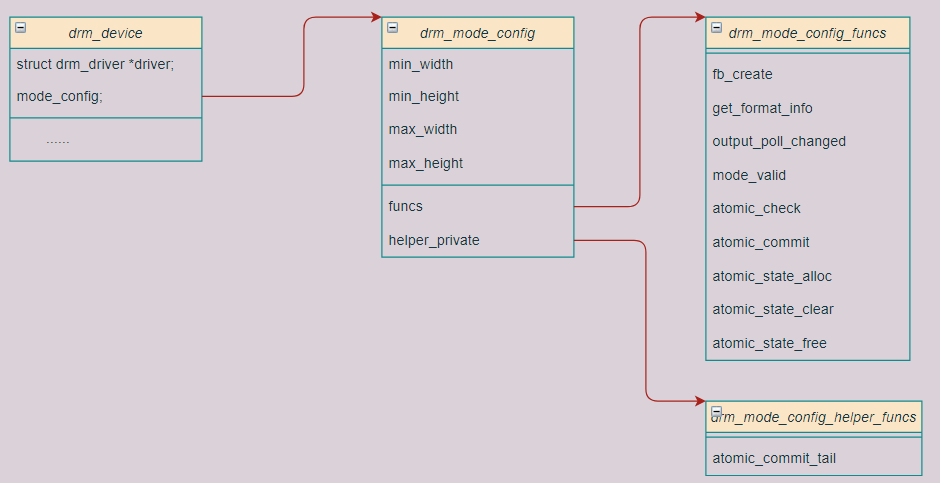

在 Linux DRM Internals 中描述了，必须初始化 struct drm_mode_config 的下列字段：

  • int min_width, min_height; int max_width, max_height; Minimum and maximum width and height of the frame buffers in pixel units.
  • [struct drm_mode_config_funcs](https://www.kernel.org/doc/html/v5.12/gpu/drm-kms.html#c.drm_mode_config_funcs) *funcs; Mode setting functions.


参考： linux-5.8/drivers/gpu/drm/arm/malidp_drv.c 中 malidp_bind，显卡驱动中都做了哪些事

  1.     drm_mode_config_init(drm);
  3.     drm->mode_config.min_width = hwdev->min_line_size;
  4.     drm->mode_config.min_height = hwdev->min_line_size;
  5.     drm->mode_config.max_width = hwdev->max_line_size;
  6.     drm->mode_config.max_height = hwdev->max_line_size;
  7.     drm->mode_config.funcs = &malidp_mode_config_funcs;
  8.     drm->mode_config.helper_private = &malidp_mode_config_helpers;
  9.     drm->mode_config.allow_fb_modifiers = true;

所以本节内容主要是： 理清楚drm的Property

参考

KMS输出原理

调试日志

在调试kms的配置时候， 为了看跟多信息，需要打开debug级别
echo 0x1ff > /sys/module/drm/parameters/debug # 打开调试信息
echo 0x0f > /sys/module/drm/parameters/debug # 关闭部分调试信息

  1. /*
  2.  * __drm_debug: Enable debug output.
  3.  * Bitmask of DRM_UT_x. See include/drm/drm_print.h for details.
  4.  */
  5. unsigned int __drm_debug;
  6. EXPORT_SYMBOL(__drm_debug);
  8. MODULE_PARM_DESC(debug, "Enable debug output, where each bit enables a debug category.\n"
  9. "\t\tBit 0 (0x01)  will enable CORE messages (drm core code)\n"
  10. "\t\tBit 1 (0x02)  will enable DRIVER messages (drm controller code)\n"
  11. "\t\tBit 2 (0x04)  will enable KMS messages (modesetting code)\n"
  12. "\t\tBit 3 (0x08)  will enable PRIME messages (prime code)\n"
  13. "\t\tBit 4 (0x10)  will enable ATOMIC messages (atomic code)\n"  // DRM_DEBUG_ATOMIC
  14. "\t\tBit 5 (0x20)  will enable VBL messages (vblank code)\n"
  15. "\t\tBit 6 (0x40)  Used for verbose atomic state debugging.\n"   // 使用后打开状态更新
  16. "\t\tBit 7 (0x80)  will enable LEASE messages (leasing code)\n"
  17. "\t\tBit 8 (0x100) will enable DP messages (displayport code)");
  18. module_param_named(debug, __drm_debug, int, 0600);

输出框架


图像输入

KMS呈现给用户空间的基本对象结构比较简单：

  • GPU/用户软件 将渲染完的图片放到drm_framebuffer中
  • Framebuffers 将图片feed into planes 中
  • 每个plane(struct drm_plane); plane将Framebuffer给的图片 pixel data 填充到CRTC 来混合 blending

数据输出

  • 数据输出路由的第一步是 encoder(struct drm_encoder); KMS驱动程序的 helper libraries 组件；

    用来封装connector，使得用户不需要关心crtc与connector的链接；用户直接查找crtc和encoder的关系即可；
    一个crtc需要接1-多个encoder；

  • 显示链中的最后一个真正的端点是connector(struct drm_connector);

    connector可以有不同的encoders，但是内核驱动程序为每个connector选择要使用的encoder 。

Modeset对象抽象

在学习kms前需要先熟悉下对象和属性， 因为kms中每一个参数都是一个个属性组成的，对这部分不熟悉后期看起来比较吃力，因此先学习下。

什么是对象

看了基础代码，我们知道 drm_device->mode_config.object_idr 中挂了当前drm的所有object，在驱动中 通过 __drm_mode_object_find 函数来查找我们需要的object，但drm中的object是什么？
驱动中通过 drm_mode_object_add 函数创建并给当前drm_device—>mode_config中添加一个对象，根据对象的类型，可以看到 内核中将 CRTC,CONNECTOR, FRAMEBUFFER， Encoder， Plane 都抽象了一个描述：object。

  1. #define DRM_MODE_OBJECT_CRTC 0xcccccccc
  2. #define DRM_MODE_OBJECT_CONNECTOR 0xc0c0c0c0
  3. #define DRM_MODE_OBJECT_ENCODER 0xe0e0e0e0
  4. #define DRM_MODE_OBJECT_FB 0xfbfbfbfb
  5. #define DRM_MODE_OBJECT_PLANE 0xeeeeeeee
  7. #define DRM_MODE_OBJECT_MODE 0xdededede
  8. #define DRM_MODE_OBJECT_PROPERTY 0xb0b0b0b0   // 每个属性，自己内部也会分配一个object
  9. #define DRM_MODE_OBJECT_BLOB 0xbbbbbbbb
  10. #define DRM_MODE_OBJECT_ANY 0

在创建plane的时候：

  1. drm_universal_plane_init
  2.     drm_mode_object_add(dev, &plane->base, DRM_MODE_OBJECT_PLANE);
  3.         idr_alloc(&dev->mode_config.object_idr, register_obj ? obj......

在创建crtc的时候

  1. drm_crtc_init_with_planes
  2.     drm_mode_object_add(dev, &crtc->base, DRM_MODE_OBJECT_CRTC);

……

  1. inno@inno-MS-7B89:linux-git$ git grep -n "drm_mode_object_add"
  2. drivers/gpu/drm/drm_connector.c:231:    ret = __drm_mode_object_add(dev, &connector->base,DRM_MODE_OBJECT_CONNECTOR...
  3. drivers/gpu/drm/drm_crtc.c:280: ret = drm_mode_object_add(dev, &crtc->base, DRM_MODE_OBJECT_CRTC);
  4. drivers/gpu/drm/drm_crtc_internal.h:140:int __drm_mode_object_add(struct drm_device *dev, struct drm_mode_object *obj,
  5. drivers/gpu/drm/drm_crtc_internal.h:143:int drm_mode_object_add(struct drm_device *dev, struct drm_mode_object *obj,
  6. drivers/gpu/drm/drm_encoder.c:120:      ret = drm_mode_object_add(dev, &encoder->base, DRM_MODE_OBJECT_ENCODER);
  7. drivers/gpu/drm/drm_framebuffer.c:858:  ret = __drm_mode_object_add(dev, &fb->base, DRM_MODE_OBJECT_FB,
  8. drivers/gpu/drm/drm_mode_object.c:39:int __drm_mode_object_add(struct drm_device *dev, struct drm_mode_object *obj,
  9. drivers/gpu/drm/drm_mode_object.c:68: * drm_mode_object_add - allocate a new modeset identifier
  10. drivers/gpu/drm/drm_mode_object.c:79:int drm_mode_object_add(struct drm_device *dev,
  11. drivers/gpu/drm/drm_mode_object.c:82:   return __drm_mode_object_add(dev, obj, obj_type, true, NULL);
  12. drivers/gpu/drm/drm_plane.c:193:        ret = drm_mode_object_add(dev, &plane->base, DRM_MODE_OBJECT_PLANE);
  13. drivers/gpu/drm/drm_property.c:122:     ret = drm_mode_object_add(dev, &property->base, DRM_MODE_OBJECT_PROPERTY);
  14. drivers/gpu/drm/drm_property.c:581:     ret = __drm_mode_object_add(dev, &blob->base, DRM_MODE_OBJECT_BLOB,

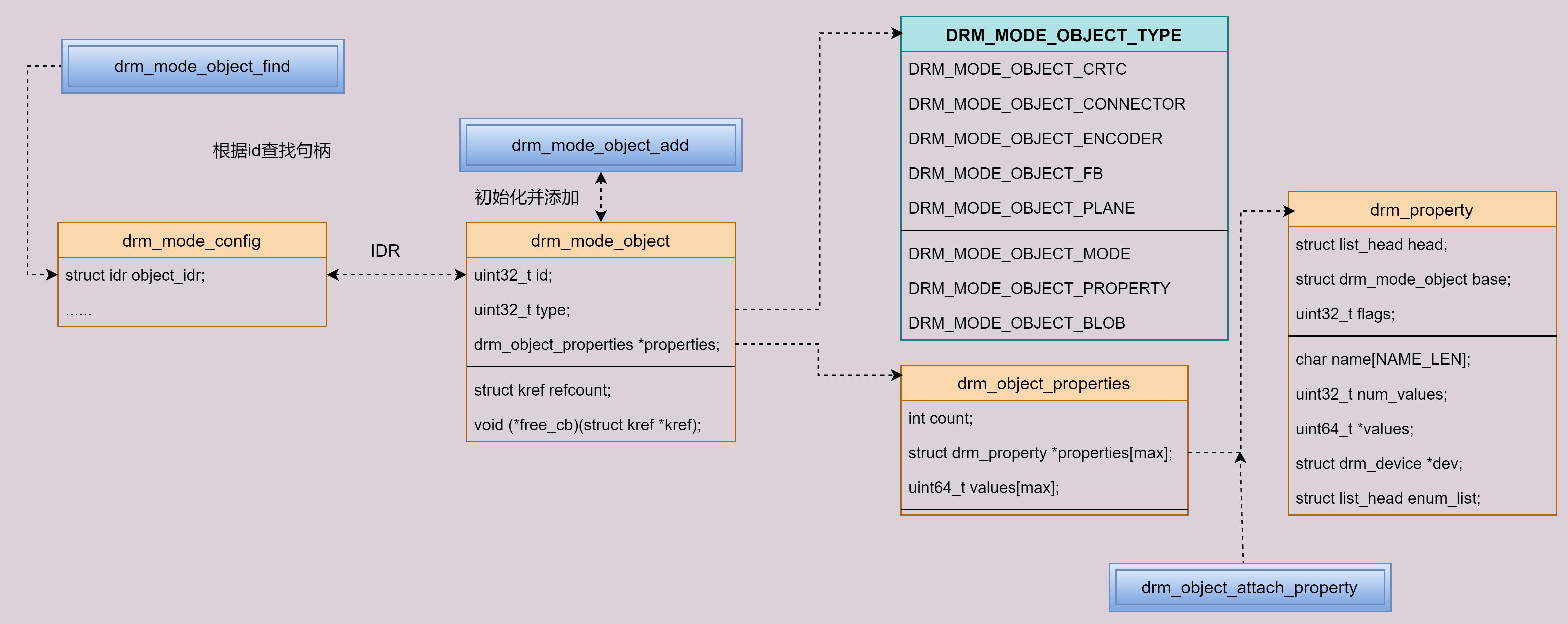

对象的描述



  • id：这个不用说就是 drm_device->mode_config.object_idr 中挂的ID索引。
  • type：这里只考虑crtc，connector，encoder，fb，plane， 在我们初始化这五大模块时会分配相应的类型。
  • properities：这个字段有些意思， 包含了 有效属性的个数：count，属性的指针， 属性的值。
  • refcount和free_cb 当然就是 drm_mode_object_get() 和 [drm_mode_object_put()](https://www.kernel.org/doc/html/v5.12/gpu/drm-kms.html#c.drm_mode_object_put) 用来获取引用计数，是否对象的函数，但好像 大部分都使用 drm_mode_object_add 接口注册，所以并未使用这两个计数来自动清理，由驱动自己来管理和删除。<br />

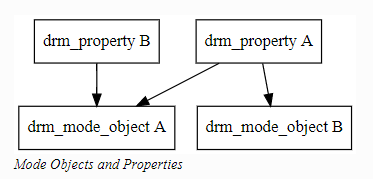

所以说 一个属性 可以挂在多个object上，且值不会出现同步问题，因为值绑定在了object域里，而不是放在了属性域里边。

drm_mode_object 有以下几个功能：

  • 内核通过 drm_mode_object_find()来查找获取KMS object对象当前结构；
  • 在初始化时，通过drm_object_attach_property() 链接(attached)了属性和值，
  • 由drm_crtc, drm_plane and drm_connector 等使用
  • 支持引用计数，可通过 drm_mode_object_get() 和 drm_mode_object_put() 注：前提要自己实现free_cb接口
  • [drm_object_property_set_value()](https://www.kernel.org/doc/html/v5.12/gpu/drm-kms.html#c.drm_object_property_set_value) 和 [drm_object_property_get_value()](https://www.kernel.org/doc/html/v5.12/gpu/drm-kms.html#c.drm_object_property_get_value) 来设置和获取自己的属性值<br />


相关接口

  1. // include/drm/drm_mode_object.h
  2. // drivers/gpu/drm/drm_mode_object.c
  3. // include/drm/drm_mode_config.h
  4. // drivers/gpu/drm/drm_mode_config.c
  6. // 用户态接口, drm_mode_object_find 可被用户来根据id，type等字段查找并获取kms object
  7. // id:   drm_object的查找id， 用户空间可见
  8. // type: 就是 drm_mode_object 中的type字段， 上边一堆 DRM_MODE_OBJECT_xxx, 懒得话可以写DRM_MODE_OBJECT_ANY
  9. struct drm_mode_object *drm_mode_object_find(struct drm_device *dev,
  10.         struct drm_file *file_priv,
  11.         uint32_t id, uint32_t type);
  12.     => obj = idr_find(&dev->mode_config.object_idr, id);  // id 其实 是 idr的查找索引
  13.     => kref_get_unless_zero(&obj->refcount);              // drm_mode_object_get
  15. drm_mode_object_get() and drm_mode_object_put(); // 这两个没啥好说的，引用和释放
  18. // 前边说过，属性独立存在，kms object 通过 drm_object_attach_property 来挂载一个属性
  19. //  * @obj: drm modeset object
  20. //  * @property: property to attach
  21. //  * @init_val: initial value of the property
  22. void drm_object_attach_property(struct drm_mode_object *obj, struct drm_property *property, uint64_t init_val);
  23.     =>     obj->properties->properties[count] = property;    // 指针数组，指向属于域的指针
  24.     =>  obj->properties->values[count] = init_val;        // ！！！ 给property添加初始值，
  25.                                                         // 因为属性独立存在且可以挂载多个obj上，所以值需要存在自己的结构中
  26.     =>  obj->properties->count++;                        // 属性个数++
  28. // 简单说就是从  struct drm_mode_object *obj 中获取属性的值
  29. int drm_object_property_set_value(struct drm_mode_object *obj, struct drm_property *property, uint64_t val);
  30. int drm_object_property_get_value(struct drm_mode_object *obj, struct drm_property *property, uint64_t *val);

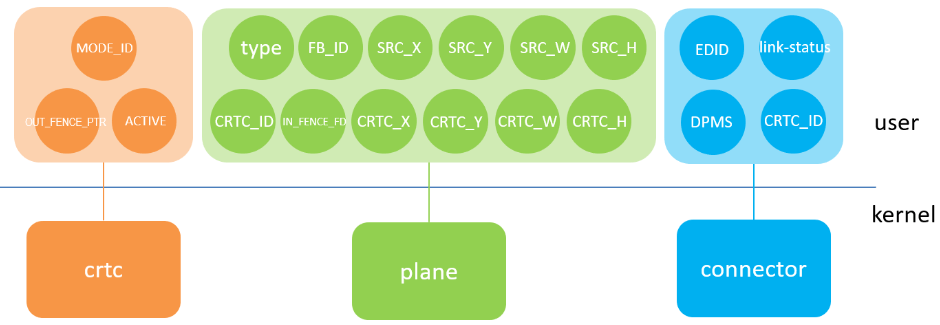

KMS的属性property

参考： DRM应用程序进阶-何小龙 和 Linux DRM Internals-kms

采用property机制的好处是：

减少上层应用接口的维护工作量。当开发者有新的功能需要添加时，无需增加新的函数名和IOCTL，只需在底层驱动中新增一个property，然后在自己的应用程序中获取/操作该property的值即可。 增强了参数设置的灵活性。一次IOCTL可以同时设置多个property，减少了user space与kernel space切换的次数，同时最大限度的满足了不同硬件对于参数设置的要求，提高了软件效率。

什么是属性

KMS的属性，其实就是一个参数的描述， 我们在描述一个参数的时候，至少包含了以下信息：
参数 名称、参数的类型（整型，枚举，bool等），参数的值域（我们给参数赋值必须在这个值域范围内）

属性类型

参考： DRM应用程序进阶-何小龙

  1. /* Property flags and type 支持以下几种类型的属性
  2. * ！！！这个主要是描述 属性对应值得类型
  3. * DRM_MODE_PROP_RANGE            // drm_property_create_range() 创建，unsigned类型，限制值得最大值和最小值
  4. * DRM_MODE_PROP_SIGNED_RANGE    // drm_property_create_signed_range() 创建，同上，不过是signed类型
  5. * DRM_MODE_PROP_ENUM            // drm_property_create_enum() 创建，枚举类型
  6. * DRM_MODE_PROP_BITMASK            // drm_property_create_bitmask() 创建，bitmap类型（其实也是一种枚举类型)
  7. * // 以下几个属性是难点
  8. * DRM_MODE_PROB_OBJECT            // drm_property_create_object() 创建，数据为  drm_mode_object ID 的索引
  9. * DRM_MODE_PROP_BLOB            // drm_property_create() 创建，自定义长度的内存块, 后续详细描述
  12. // 在DRM的property type中，还有2种特殊的type，它们分别是 IMMUTABLE TYPE 和 ATOMIC TYPE。
  13. // 这两种type的特殊性在于，它们可以和上面任意一种property进行组合使用，用来修饰上面的property。
  14. * DRM_MODE_PROP_ATOMIC            // 表示该property只有在drm应用程序（drm client）支持ATOMIC操作时才可见。
  15. * DRM_MODE_PROP_IMMUTABLE        // 表示该property为只读，应用程序无法修改它的值，如"IN_FORMATS"。
  16. */

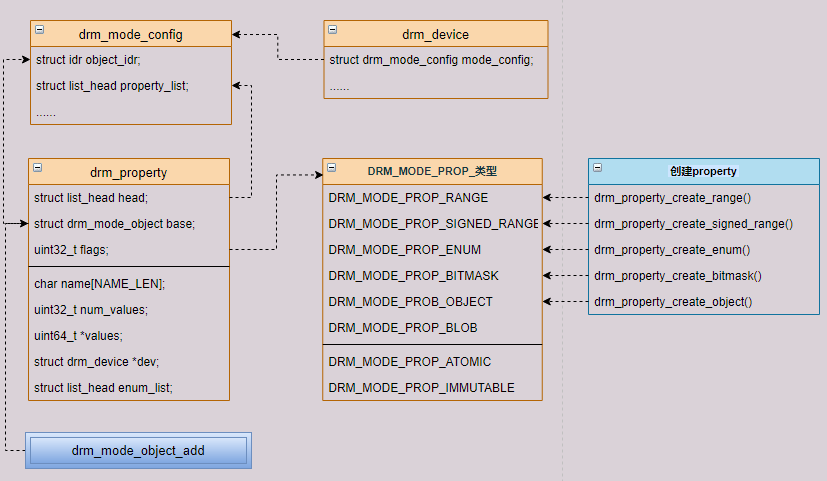

属性的描述


  • base : 每个drm驱动在创建属性的时候， 也会分配一个 DRM_MODE_OBJECT_PROPERTY 的对象，放在drm_mode_config中。
  • head：将所有属性挂在 drm_mode_config.property_list 上。
  • flags: 就是属性的类型
  • name：创建的属性名称

  • values：每种属性类型的value不一样

    1. DRM_MODE_PROP_RANGE 和 DRM_MODE_PROP_SIGNED_RANGE
    2.   property->values[0] = min;
    3.   property->values[1] = max;
    4. DRM_MODE_PROP_OBJECT
    5.   property->values[0] = type;  type为： DRM_MODE_OBJECT_CRTC， DRM_MODE_OBJECT_CONNECTOR ......之一
    6. DRM_MODE_PROP_ENUM 和 DRM_MODE_PROP_BITMASK
    7.   property->value  是一个数组， 存放  struct drm_prop_enum_list 中提供的type

  • dev: 当前的drm_device

枚举类型和bitmap类型
drm_property_create_enum 函数，会先去创建一个枚举类型的property，然后去根据用户提供的property表：struct drm_prop_enum_list 去 分配空间并赋值。
参考 drm_mode_create_standard_properties：

  1. // 1. 先初始化一个属性描述数组
  2. static const struct drm_prop_enum_list drm_plane_type_enum_list[] = {
  3.     { DRM_PLANE_TYPE_OVERLAY, "Overlay" },
  4.     { DRM_PLANE_TYPE_PRIMARY, "Primary" },
  5.     { DRM_PLANE_TYPE_CURSOR, "Cursor" },
  6. };
  9. drm_property_create_enum(dev, DRM_MODE_PROP_IMMUTABLE,
  10.                     "type", drm_plane_type_enum_list,
  11.                     ARRAY_SIZE(drm_plane_type_enum_list));
  12.     // 2. 创建并初始化property结构
  13.     drm_property_create(dev, flags, name, num_values);
  15.     // 3. 给每个枚举分配结构并赋值
  16.     for (i = 0; i < num_values; i++)
  17.         drm_property_add_enum

相关接口

这里关于blob的后续再看，先学习基础功能；

  1. // include/drm/drm_property.h
  2. // drivers/gpu/drm/drm_property.c
  3. // 判断property的 flags & type
  4. bool drm_property_type_is(struct drm_property *property, uint32_t type);
  6. // 根据id 从 struct drm_device *dev->mode_config.object_idr 中 查找property的属性
  7. // obj = idr_find(&dev->mode_config.object_idr, id);
  8. struct drm_property * drm_property_find(struct drm_device *dev, struct drm_file *file_priv, uint32_t id);
  10. // !!!
  11. // 创建property，并添加到 struct drm_device *dev->mode_config.property_list,.
  12. // 同时__drm_mode_object_add 添加idr到struct drm_device *dev->mode_config.object_idr 中，便于 drm_property_find 查找
  13. // kms调用 drm_object_attach_property 来链接上当前property
  14. // kms调用 drm_mode_config_cleanup=>drm_property_destroy 来是否property
  15. struct drm_property * drm_property_create(struct drm_device *dev, u32 flags, const char *name, int num_values);
  16. struct drm_property * drm_property_create_enum(struct drm_device *dev, u32 flags, const char *name,
  17.                                               const struct drm_prop_enum_list *props, int num_values);
  18. struct drm_property * drm_property_create_bitmask(struct drm_device *dev, u32 flags, const char *name,
  19.                                                   const struct drm_prop_enum_list *props, int num_props, uint64_t supported_bits);
  20. struct drm_property * drm_property_create_range(struct drm_device *dev, u32 flags, const char *name, uint64_t min, uint64_t max);
  21. struct drm_property * drm_property_create_signed_range(struct drm_device *dev, u32 flags, const char *name, int64_t min, int64_t max);
  22. struct drm_property * drm_property_create_object(struct drm_device *dev, u32 flags, const char *name, uint32_t type);
  23. struct drm_property * drm_property_create_bool(struct drm_device *dev, u32 flags, const char *name);
  25. // 给枚举添加一个枚举值 以及对应的键值对
  26. int drm_property_add_enum(struct drm_property *property, uint64_t value, const char *name);
  28. //  kms调用 drm_mode_config_cleanup=>drm_property_destroy 来是否property
  29. void drm_property_destroy(struct drm_device *dev, struct drm_property *property);
  32. // TBD
  33. struct drm_property_blob * drm_property_create_blob(struct drm_device *dev, size_t length, const void *data);
  34. void drm_property_blob_put(struct drm_property_blob *blob);
  35. struct drm_property_blob * drm_property_blob_get(struct drm_property_blob *blob);
  36. struct drm_property_blob * drm_property_lookup_blob(struct drm_device *dev, uint32_t id);
  37. int drm_property_replace_global_blob(struct drm_device *dev, struct drm_property_blob **replace, size_t length, const void *data,
  38.                                      struct drm_mode_object *obj_holds_id, struct drm_property *prop_holds_id);
  39. bool drm_property_replace_blob(struct drm_property_blob **blob, struct drm_property_blob *new_blob)

内核标准属性

参考： DRM应用程序进阶-何小龙
drm在调用 drm_mode_config_init 初始化 mode_config时，会调用 drm_mode_create_standard_properties 创建一系列的标准属性，可以说是必备的参数

在 Linux DRM Internals-kms 中 KMS Properities末尾，提供了一些标准属性，包含：

并提供了 ： Existing KMS Properties
这里不一一列举，直接参考内核文档，在用到的时候在来枚举

Atomic下得属性配置

在libdrm得源码中，下边实现区分了atomic和非atomic模式， 用户使用都推荐使用atomic模式来进行参数得配置

用户层接口

其实 驱动支持了 atomic， 无论应用 是否 带有 -a 参数， 最终底层调用都是一致得，不过-a得好处是一次ioctl配置完成了所有参数，减少新接口得注册，且对用户来说原子操作。

atomic设置模式

在执行 drmModeAtomicCommit 时底层支持三种模式：

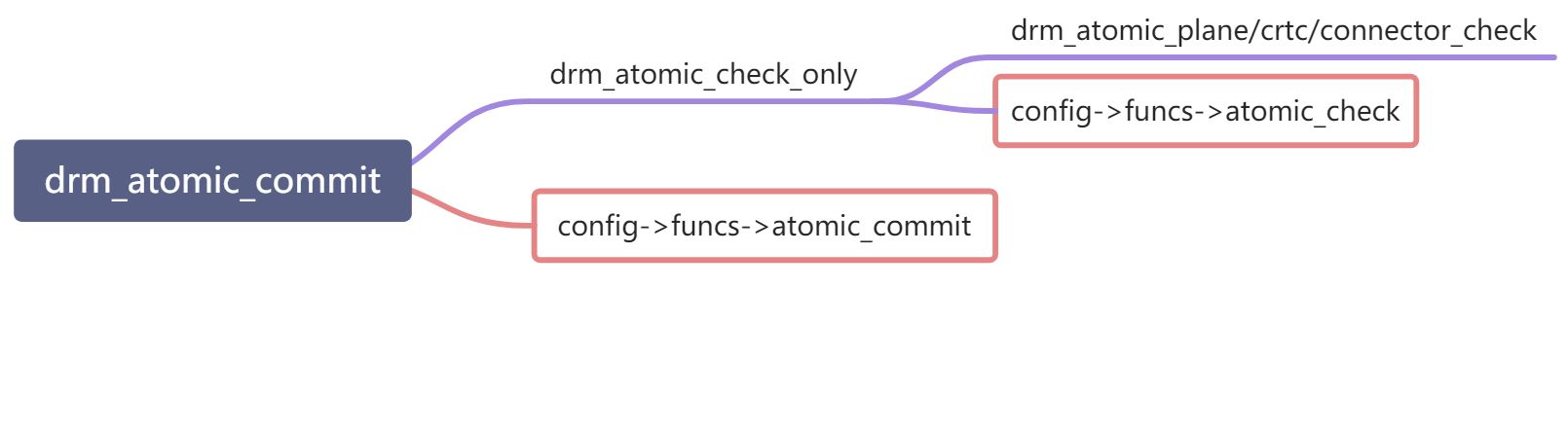

atomic配置一次属性， 需要经过 atomic_check + atomic_commit，以下是这三种模式得区别

  1. /* page-flip flags are valid, plus: */
  2. #define DRM_MODE_ATOMIC_TEST_ONLY 0x0100      // 仅仅调用atomic_check
  3. #define DRM_MODE_ATOMIC_NONBLOCK  0x0200      // atomic_check + atomic_commit(nonblock)
  4. #define DRM_MODE_ATOMIC_ALLOW_MODESET 0x0400  // atomic_check + atomic_commit(block), modetest 使用这种模式,

drm_atomic_state得分配

在配置过程中，首先看到的是 drm_atomic_state的更替，这个是做什么的

  1. state = drm_atomic_state_alloc(dev);
  2. drm_atomic_set_property  // 以Plane为例， connector和crtc类似
  3.     drm_atomic_get_plane_state(state, plane);
  4.     drm_atomic_plane_set_property(plane,plane_state, file_priv,prop, prop_value);

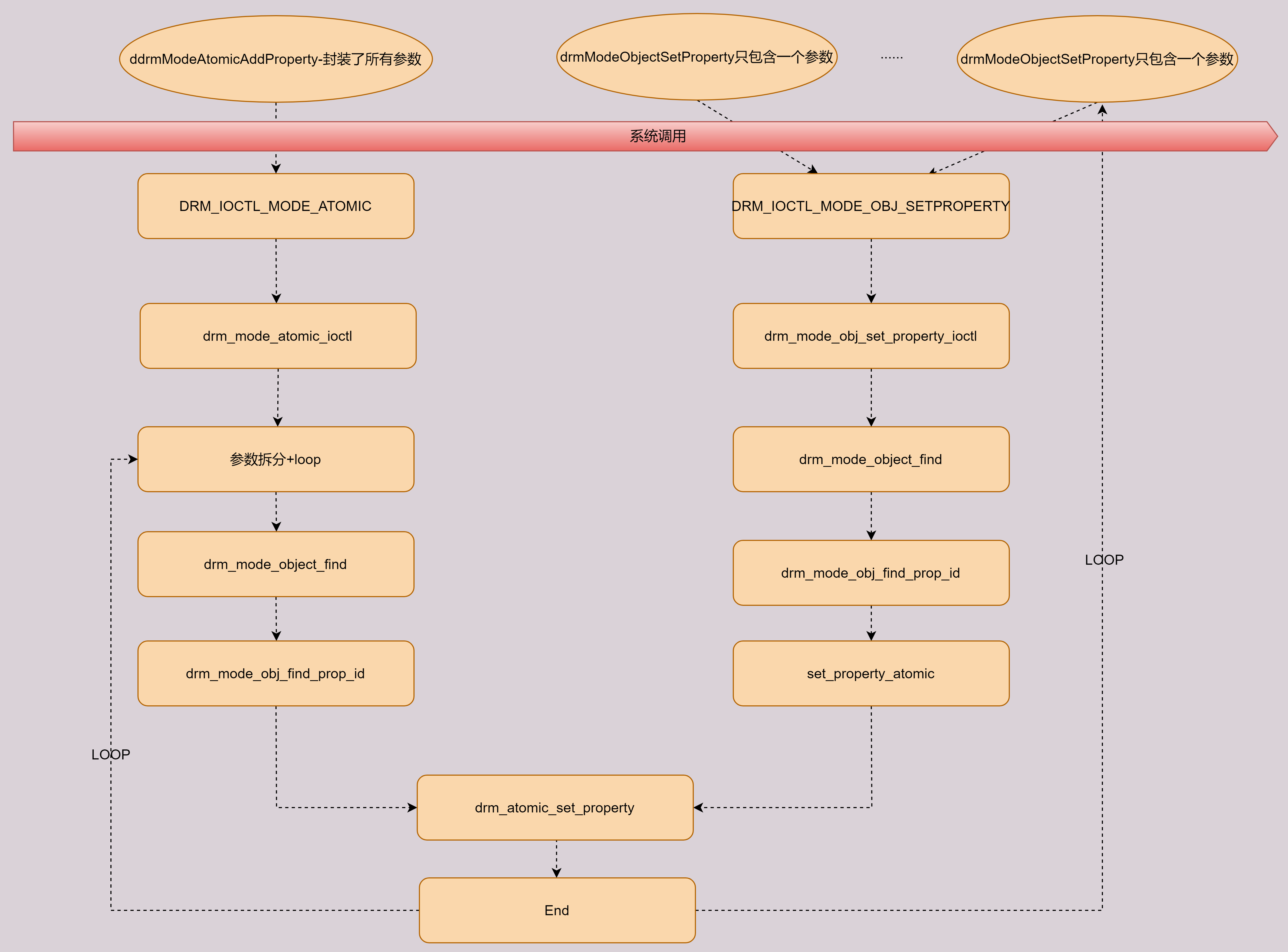

内核层属性配置流程

drm.drawio

prepare_signaling 和 complete_signaling

KMS核心功能

  1. struct drm_mode_config_funcs {
  2.   struct drm_framebuffer *(*fb_create)(struct drm_device *dev,struct drm_file *file_priv, const struct drm_mode_fb_cmd2 *mode_cmd);
  3.   const struct drm_format_info *(*get_format_info)(const struct drm_mode_fb_cmd2 *mode_cmd);
  4.   void (*output_poll_changed)(struct drm_device *dev);
  5.   enum drm_mode_status (*mode_valid)(struct drm_device *dev, const struct drm_display_mode *mode);
  6.   int (*atomic_check)(struct drm_device *dev, struct drm_atomic_state *state);
  7.   int (*atomic_commit)(struct drm_device *dev,struct drm_atomic_state *state, bool nonblock);
  8.   struct drm_atomic_state *(*atomic_state_alloc)(struct drm_device *dev);
  9.   void (*atomic_state_clear)(struct drm_atomic_state *state);
  10.   void (*atomic_state_free)(struct drm_atomic_state *state);
  11. };

fb_create

在 libdrm 测试中 ，分配drm buffer 使用 DRM_IOCTL_MODE_ADDFB2 进行分配，这部分在内核实现如下：

atomic提交操作

9.Linux KMS-2 - 图12
