什么是HOB

HOB：Hand-off Block
在PEI的执行过程中，PEI Phase提供了一种简单的机制来为数据存储分配内存，这个数据存储区被称为HOBs。
这个数据存储区的基本内容为Hand-off Block，即HOB。
在内存中，连续存在的HOBs对PEI Phase的可执行内容来说都是可见的。有一些Services用来帮助HOB管理。这些在内存中的HOBs的连续的表被称为HOB List。

HOB的作用

参考

在PEI->DXE入口处，提供的参数只有一个：HOB表

  • 在PEI Phase 中，使用的数据存储区就叫做HOBs，PEI可以使用HOB向DXE传递信息。
  • 在PEI Phase 中，HOBs是可读可写的，在DXE Phase中，只能读。


HOB(Hand-off Block) Services

参考 UEFI Platform Initialization (PI) Specification Volume 1 第4.4节
提供 Hob相关操作接口
接口 参考 ： edk2\EmbeddedPkg\Library\PrePiHobLib\Hob.c

  1. EFI_STATUS
  2. EFIAPI
  3. PeiGetHobList (  // This function returns the pointer to the list of Hand-Off Blocks (HOBs) in memory.
  4.   IN CONST EFI_PEI_SERVICES  **PeiServices,
  5.   IN OUT VOID          **HobList
  6.   );
  9. VOID *
  10. CreateHob (            // the creation of a Hand-Off Block's (HOB’s) headers.
  11.   IN  UINT16    HobType,
  12.   IN  UINT16    HobLength
  13.   )

HOB Design Discussion

参考 UEFI Platform Initialization (PI) Specification Volume 3 第4节

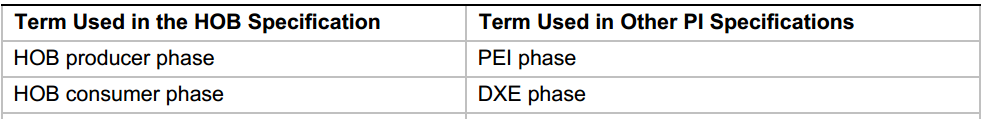

HOBs机制被用来 PEI根DXE交互系统信息的。
PEI阶段是 HOBs链表生产者。可读写。
DXE阶段是HOBs链表消费者。只读。

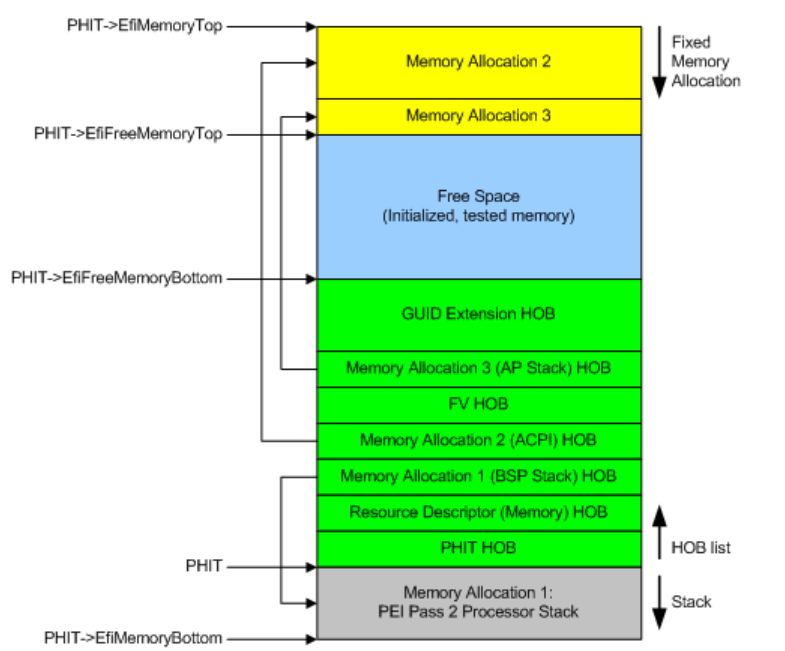

HOB producer phase memory map

  • HOBs 链表中 ， 第一个HOB必须是the Phase Handoff Information Table (PHIT) HOB
  • HOBs 链表中， 最后一个HOB必须是 the End of HOB List HOB.

HOB Code Definitions

参考 UEFI Platform Initialization (PI) Specification Volume 3 第5节

HOB Introduction

所有的Hob有个公共header， 后边跟一个0长数组（根据类型不同，内容不同）

  1. ///
  2. /// Describes the format and size of the data inside the HOB.
  3. /// All HOBs must contain this generic HOB header.
  4. ///
  5. typedef struct {
  6.   ///
  7.   /// Identifies the HOB data structure type.
  8.   ///
  9.   UINT16    HobType;
  10.   ///
  11.   /// The length in bytes of the HOB.
  12.   ///
  13.   UINT16    HobLength;
  14.   ///
  15.   /// This field must always be set to zero.
  16.   ///
  17.   UINT32    Reserved;
  18. } EFI_HOB_GENERIC_HEADER;

目前HOB支持以下几种类型

  • EFI_HOB_GENERIC_HEADER
  • EFI_HOB_HANDOFF_INFO_TABLE
  • EFI_HOB_MEMORY_ALLOCATION
  • EFI_HOB_MEMORY_ALLOCATION_STACK
  • EFI_HOB_MEMORY_ALLOCATION_BSP_STORE
  • EFI_HOB_MEMORY_ALLOCATION_MODULE
  • EFI_HOB_RESOURCE_DESCRIPTOR
  • EFI_HOB_GUID_TYPE
  • EFI_HOB_FIRMWARE_VOLUME
  • EFI_HOB_FIRMWARE_VOLUME2
  • EFI_HOB_FIRMWARE_VOLUME3
  • EFI_HOB_CPU
  • EFI_HOB_MEMORY_POOL
  • EFI_HOB_UEFI_CAPSULE
  • EFI_HOB_TYPE_UNUSED
  • EFI_HOB_TYPE_END_OF_HOB_LIST

**
还包含其他数据类型和结构的定义，这些数据和结构从属于它们在其中被调用的结构。 可以在“Related
Definitions”中找到以下类型或结构
父数据结构定义的“定义”：

  • EFI_HOB_MEMORY_ALLOCATION_HEADER
  • EFI_RESOURCE_TYPE
  • EFI_RESOURCE_ATTRIBUTE_TYPE

**
