相关参考：

Linux中显存管理使用方法（使用）

DRM Memory Management（原理）

现代Linux系统需要⼤量的图形内存来动态存储帧缓冲区、纹理、顶点和其他与图形相关的数据，因此有效管理图形内存对于图形堆栈⾄关重要，并且在DRM基础架构中发挥着核⼼作⽤。

DRM核⼼包括两个内存管理器，即 转换表映射（TTM）和图形执⾏管理器（GEM）。

TTM是第⼀个开发的DRM内存管理器，并试图成为⼀种“千篇⼀律”的解决⽅案。它提供了⼀个单⼀
的⽤⼾空间API，可以满⾜所有硬件的需求，同时⽀持统⼀内存体系结构（UMA）设备和具
有专⽤视频RAM的设备（即⼤多数离散视频卡）。这导致了⼀个庞⼤，复杂的代码⽚段，结
果证明这些代码难以⽤于驱动程序开发。

GEM最初是由英特尔赞助的项⽬，以应对TTM的复杂性。它的设计理念是完全不同的：GEM 没有为每个与图形内存相关的问题提供解决⽅案，⽽是确定了驱动程序之间的通⽤代码，并创建了⼀个共享它的⽀持库。

与TTM相⽐，GEM的初始化和执⾏要求更简单，但它不具有视频RAM管理功能，因此仅限于NUMA设备。

TTM-The Translation Table Manager

已经不使用喽,放弃搬砖

GEM-the Graphics Execution Manage

GEM向用户空间公开了一组标准的与内存相关的操作，向驱动程序公开了一组帮助函数，并让驱动程序使用自己的私有API实现特定于硬件的操作。

GEM 用户空间API：提供了一些列用户空间API的规则（虽然有些过时，但很好地概述了GEM API原则）


内核文档中描述：从根本上讲，GEM涉及以下几种操作：

  • 内存分配和释放
  • 命令执行
  • 执行命令时的光圈管理（？？？）

缓冲区对象分配相对简单，主要由Linux的shmem层提供，后者提供了用于备份每个对象的内存。

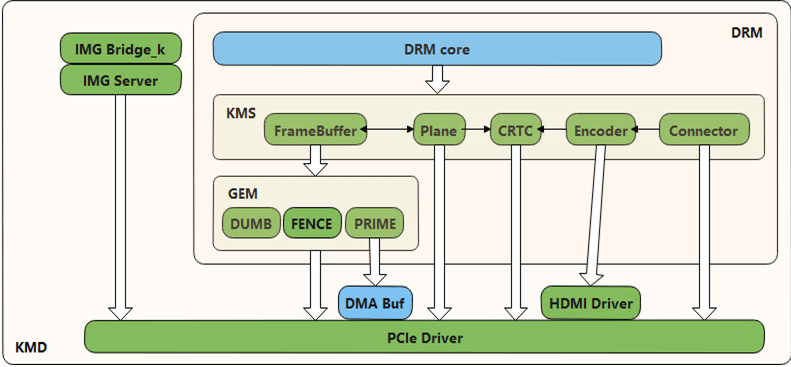

GEM由三部分组成：

  • DUMB：只支持连续物理内存的buffer类型，基于kernel中通用CMA API实现，多用于小分辨率简单场景
  • PRIME：连续、非连续物理内存都支持，基于DMA-BUF机制，可以实现buffer共享，多用 于大内存复杂场景
  • fence：buffer同步机制，基于内核dma_fence机制实现，用于防止显示内容出现异步问题

DUMP和PRIME的来源可以参考：关于 DRM 中 DUMB 和 PRIME 名字的由来


GEM Initialization

首先 struct drm_driver中driver_features必须包含DRIVER_GEM属性

DRM core会在load之前初始化GEM core。

  1. drm_dev_alloc
  2.     drm_dev_init
  3.         if(DRIVER_GEM)drm_gem_init(dev); // 有GEM属性的要初始化gem,还记得这个吧

然后会创建 DRM Memory Manager objec 提供用于对象分配的address space pool。

在KMS配置中，如果硬件需要，驱动程序需要在核心GEM初始化之后分配和初始化命令环缓冲区。UMA设备通常有所谓的stolen 内存区域，它为初始framebuffer和设备所需的较大的连续内存区域提供空间。这个空间通常不是由GEM管理的，必须单独初始化到它自己的DRM MM对象中

GEM Objects Creation

struct drm_gem_object 表示一个GEM objects instance。

初始化方式一：
驱动调用 drm_gem_object_init() 进行初始化。
驱动负责调用shmem_read_mapping_page_gfp()做实际物理页面的申请，初始化GEM对象时驱动可以决定申请页面，或者延迟到需要内存时再申请
需要内存时是指：用户态访问内存发生缺页中断，或是驱动需要启动DMA用到这段内存。

初始化方式二：
匿名页面内存并不是一定需要的，嵌入式设备一般需要物理连续系统内存，驱动可以创建GEM对象儿没有shmfs，并调用 drm_gem_private_object_init() 初始化此私有GEM对象，不过这样的话，私有GEM对象的存储管理就需要驱动自行完成。

再次强调：drm_gem_object_init 函数不进行分配内存，只是创建shmfs，需要驱动自己分配内存

  1. struct drm_gem_priv_object{  // 私有GEM结构体
  2.     .....
  3.     stuct drm_gem_object gem_obj;
  4.     ..... // 自己的GEM拓展 信息
  5. }；
  7. drm_gem_object_init
  8.     filp = shmem_file_setup("drm mm object", size, VM_NORESERVE); // 申请一个共享内存
  9.     obj->filp = filp;
  10. or
  11. drm_gem_private_object_init() // 嵌入式设备分配连续内存

可以看到，GEM分配一个匿名的共享内存，然后struct drm_gem_object->filp指向这里，当图形硬件直接使用系统内存时，这块内存用作对象的主存储，或者作为后备存储。

GEM对象的生命周期

drm_gem_object_get() 加数-需要加锁
drm_gem_object_put() 减数-需要加锁
drm_gem_object_put_unlocked()也可以不持锁操作，当引用计数为0，则销毁

GEM Objects Mapping

drm_gem_create_mmap_offset
用户为了使用GEM对象内存，所以必须mmap映射到用户空间：

mmap系统调用不能直接映射GEM对象，因为GEM对象没有自己的文件描述符， 所以：

  • 用户自己实现do_mmap函数(不推荐)
  • DRM文件描述符使用mmap直接映射GEM对象(推荐)

这里就用drm提供的mmap映射，
GEM对象没有文件描述符，但是通过mmap(void*addr,size_t length,int port,int flags,int fd, off_t offset)中的offset参数

为了能识别这个offset，驱动必须先对这个GEM对象执行了drm_gem_create_mmap_offset()，这样得到的offset值需要先通过驱动指定的方式传给用户态程序，然后就可以通过mmap传下来 。

GEM对象命名和句柄-handle

drm_gem_handle_create()创建GEM对象handle-32 bit int类型，获取一个局部唯一handle，
通过drm_gem_handle_delete()来删除，
drm_gem_object_lookup()可以由handle找出对应的GEM对象。
handle仅是一个对GEM对象的引用，在handle销毁时减去这一引用

  1. amdgpu_gem_create_ioctl
  2.     int r = drm_gem_handle_create(filp, gobj, &handle);
  4.     /* drop reference from allocate - handle holds it now */
  5.     drm_gem_object_put_unlocked(gobj);

GEM代码分析

drm_driver中的gem相关接口

  1. struct drm_driver {
  2.     // 与GEM相关
  3.     u32 driver_features;  // 需要使能DRIVER_GEM
  5.     // 以下函数已被drm_gem_object_funcs 替代，但大部分还是这么用的，所以列出来
  6. #if 0.
  7.     // drm_gem_objects的析构函数，已不使用
  8.     gem_free_object / gem_free_object_unlocked
  9.     gem_open_object / gem_close_object
  10.     gem_print_info
  11. #endif
  13.     gem_create_object // *用于分配GEM对象结构，供CMA和SHMEM GEM帮助程序使用。
  15.     // prime buffer操作函数
  16.     prime_handle_to_fd / prime_fd_to_handle  // prime基于DMA-BUF，fd和handle转换 ***
  17.     gem_prime_export / gem_prime_import      // DMA-BUF的export和import
  19.     gem_prime_pin / gem_prime_unpin   // TBD ???
  21.     gem_prime_get_sg_table / gem_prime_import_sg_table
  23.     gem_prime_vmap / gem_prime_vunmap  / gem_prime_mmap
  26.     // dumb buffer使用
  27.     dumb_create / dumb_map_offset / dumb_destroy
  28. };
  31. // 5.7版本建议将部分操作接口分离出来：
  32. struct drm_gem_object {
  33.     ......
  34.     /* Optional GEM object functions. If this is set, it will be used instead of the
  35.      * corresponding &drm_driver GEM callbacks. */
  36.     const struct drm_gem_object_funcs *funcs;  // 新版本推荐使用该方法，替代drm_driver
  37. }
  39. struct drm_gem_object_funcs {
  40.     void (*free)(struct drm_gem_object *obj);
  41.     int (*open)(struct drm_gem_object *obj, struct drm_file *file);
  42.     void (*close)(struct drm_gem_object *obj, struct drm_file *file);
  43.     void (*print_info)(struct drm_printer *p, unsigned int indent,
  44.                const struct drm_gem_object *obj);
  45.     struct dma_buf *(*export)(struct drm_gem_object *obj, int flags);
  47.     int (*pin)(struct drm_gem_object *obj);
  48.     void (*unpin)(struct drm_gem_object *obj);
  49.     struct sg_table *(*get_sg_table)(struct drm_gem_object *obj);
  50.     void *(*vmap)(struct drm_gem_object *obj);
  51.     void (*vunmap)(struct drm_gem_object *obj, void *vaddr);
  52.     int (*mmap)(struct drm_gem_object *obj, struct vm_area_struct *vma);
  53.     const struct vm_operations_struct *vm_ops; // 这是可选的，但对于mmap支持是必需的。
  54. }
  56. /*** 这部分推荐参考： struct drm_gem_object_funcs drm_cma_gem_default_funcs  ***/

gem初始化drm_gem_init

  1. struct drm_vma_offset_manager {
  2.     rwlock_t vm_lock;
  3.     struct drm_mm vm_addr_space_mm;
  4. };
  5. drm_dev_init->
  6. drm_gem_init
  7.     struct drm_vma_offset_manager *vma_offset_manager = kzalloc;
  8.     dev->vma_offset_manager         = vma_offset_manager
  11.     // 管理到用户空间的线性映射  TBD ???
  12.     drm_vma_offset_manager_init(vma_offset_manager, DRM_FILE_PAGE_OFFSET_START, DRM_FILE_PAGE_OFFSET_SIZE);
  13.         // #define DRM_FILE_PAGE_OFFSET_START ((0xFFFFFFFFUL >> PAGE_SHIFT) + 1)  // 1M
  14.         // #define DRM_FILE_PAGE_OFFSET_SIZE ((0xFFFFFFFFUL >> PAGE_SHIFT) * 256) // 255M
  15.         // start is 0x100000, offset is 0xfffff00
  17.         rwlock_init(&mgr->vm_lock);
  18.         drm_mm_init(&mgr->vm_addr_space_mm, page_offset, size);    //  initialize a drm-mm allocator

GPU的内存管理和使用-实战

看了上边的，还是一脸懵逼：

  • 显存怎么用？
  • 显存的MMU？
  • 显存怎么透过PCI？
  • PC和显卡是怎么通过GEM进行数据交互的 ？
  • 自己的代码怎么使用显存？
  • 传说中的dma-buf？

还是不咋会用GPU显存吧

DUMB内存

DRM GEM 驱动程序开发

我们先看下所有文件的drm_file是怎么来的？

  1. static struct drm_driver mygem_driver = {
  2.         .driver_features        = DRIVER_GEM,
  3.         .fops                   = &mygem_fops,
  4. }
  5. static const struct file_operations mygem_fops = {
  6.         .owner = THIS_MODULE,
  7.         .open = drm_open,
  8.         .release = drm_release,
  9.         .unlocked_ioctl = drm_ioctl,
  10.         ...
  11. }
  12. .open = drm_open
  13.     drm_open_helper(filp, minor);
  14.         priv = drm_file_alloc(minor);   // 就这里申请的
  15.             if (dev->driver->open) {
  16.                 ret = dev->driver->open(dev, file); // 这里如果自定了open函数，在这里调用(不推荐)
  17.         filp->private_data = priv;
  19. unlocked_ioctl = drm_ioctl,
  20.     drm_ioctl
  21.         is_driver_ioctl = nr >= DRM_COMMAND_BASE && nr < DRM_COMMAND_END; // 允许用户自定义命令（这里用不到）
  22.         ioctl = &drm_ioctls[nr];
  23.         func = ioctl->func;
  24.         drm_ioctl_kernel(filp, func, kdata, ioctl->flags);
  25.             struct drm_file *file_priv = file->private_data; // 就是open时申请的文件
  26.             retcode = func(dev, kdata, file_priv);

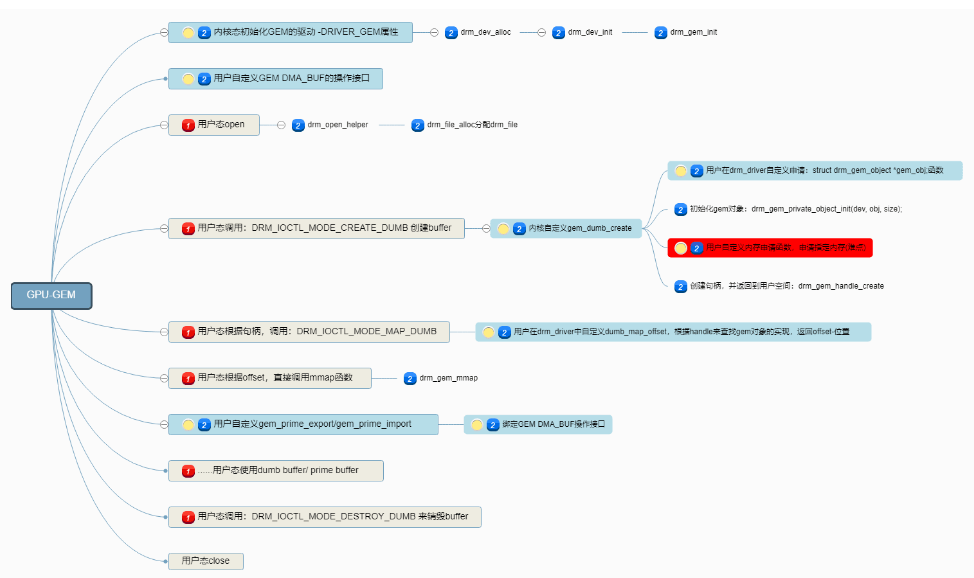

使用了DUMP buffer进行操作

  1. 1.创建dumb buffer
  2. drmIoctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &create_req);
  4. 调用内核中
  5. drm_ioctl->drm_ioctls
  6. static const struct drm_ioctl_desc drm_ioctls[]
  7. 的
  8. drm_mode_create_dumb_ioctl 函数
  9.     drm_mode_create_dumb(dev, data, file_priv);
  10.         dev->driver->dumb_create(file_priv, dev, args);
  11. 最终调用自己driver的dumb_create函数
  13. 参考代码中dumb_create = drm_gem_cma_dumb_create 直接使用 CMA helper 函数实现
  15. drm_gem_cma_dumb_create
  16.     drm_gem_cma_create_with_handle
  17.         drm_gem_cma_create
  18.             __drm_gem_cma_create(drm, size);
  19.                 drm_gem_object_init(drm, gem_obj, size); // init object对象 ***
  20.                 drm_gem_create_mmap_offset(gem_obj);     // mmap映射 ***
  21.             dma_alloc_wc(drm->dev, size, &cma_obj->paddr // 这才是实际分配内存的地方
  22.                                                          // 也可以在mmap中缺页中断分配
  23.         drm_gem_handle_create // 创建handle,这里会drm_gem_object_get 一次
  24.         drm_gem_object_put_unlocked(gem_obj); // 释放drm_gem_handle_create的句柄
  26. ##### 申请并初始化gem_obj
  27. drm_gem_object_init(drm, gem_obj, size)
  28.     drm_gem_private_object_init // initialize an allocated private GEM object
  29.     filp = shmem_file_setup("drm mm object", size, VM_NORESERVE); // ？？？
  30.     obj->filp = filp;
  33. #### mmap映射使用
  34. drm_gem_create_mmap_offset(gem_obj);
  37. #### desoty使用
  38. struct drm_driver中dumb_destroy默认使用drm_gem_dumb_destroy()
  39. drm_mode_destroy_dumb_ioctl
  40.     drm_mode_destroy_dumb
  41.           if (dev->driver->dumb_destroy)
  42.                 return dev->driver->dumb_destroy(file_priv, dev, handle);
  43.             else
  44.                 return drm_gem_dumb_destroy(file_priv, dev, handle);

handle管理

  1. ##### handle部分使用
  2. drm_gem_handle_create + drm_gem_object_put_unlocked
  3. #if 0
  4.     先看下handle，倒叙追下
  5.     drm_mode_create_dumb中第二个参数：
  6.         struct drm_mode_create_dumb *args,
  7.         使用drm_ioctl_kernel 函数 void *kdata参数
  8.             drm_ioctl 中 kdata = stack_kdata;
  9.             注：最后会把这部分导入用户空间：copy_to_user((void __user *)arg, kdata, out_size)
  10. #endif
  12. ***再次整理下drm_gem_handle_create代码***：*（重点：handle获取方式）
  13. { // 用户态代码
  14.     struct drm_mode_create_dumb create_req = {};
  15.     create_req.bpp = 32;
  16.     create_req.width = 240;
  17.     create_req.height = 320;
  18.     drmIoctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &create_req);
  19. }
  20. { // 内核态代码
  21.     drm_ioctl
  22.         kdata = stack_kdata; // or kdata = kmalloc(ksize, GFP_KERNEL);
  23.         copy_from_user(kdata, (void __user *)arg, in_size) // 获取用户态参数
  24.         drm_ioctl_kernel(filp, func, kdata, ioctl->flags)
  25.              drm_mode_create_dumb(dev, data, file_priv);
  26.              .....
  27.              drm_gem_handle_create(); //获取到用户句柄******
  28.              copy_to_user((void __user *)arg, kdata, out_size)  // 将handle返回到用户态

handle的创建 6.GEM显存使用-2 - 图3 6.GEM显存使用-2 - 图4

map管理

  2. 2.map dumb buffer
  3. drmIoctl(fd, DRM_IOCTL_MODE_MAP_DUMB, &map_req)
  4. 调用内核中
  5. drm_mode_mmap_dumb_ioctl
  6.     这里没实现dev->driver->dumb_map_offset，所以调用：
  7.     drm_gem_dumb_map_offset
  8.     根据handle 来获取offset
  10. 3.用户空间map后操作
  11. mmap(0, create_req.size, PROT_WRITE, MAP_SHARED, fd, map_req.offset)
  12. mmap(0, create_req.size, PROT_READ, MAP_SHARED, fd, map_req.offset);
  13. ...使用
  14. 直接调用内核
  15.     drm_gem_mmap
  17. 4.释放
  18. drmIoctl(fd, DRM_IOCTL_MODE_DESTROY_DUMB, &destroy_req);
  19. drm_mode_destroy_dumb_ioctl
  20.     drm_mode_destroy_dumb
  21.           if (dev->driver->dumb_destroy)
  22.                 return dev->driver->dumb_destroy(file_priv, dev, handle);
  23.             else
  24.                 return drm_gem_dumb_destroy(file_priv, dev, handle);
  25.         // struct drm_driver中dumb_destroy默认使用drm_gem_dumb_destroy(),或者自定义释放函数

PRIME内存

从最简单的 dma-buf 驱动程序 可以知道dma_buffer的基本过程：

dma-buf 的出现就是为了解决各个驱动之间 buffer 共享的问题，因此它本质上是 buffer 与 file 的结合，即 dma-buf 既是块物理 buffer，又是个 linux file。buffer 是内容，file 是媒介，只有通过 file 这个媒介才能实现同一 buffer 在不同驱动之间的流转
查看Linux 下DMA-BUF使用情况：

  1. sudo  cat /sys/kernel/debug/dma_buf/bufinfo
  3. Dma-buf Objects:
  4. size        flags       mode        count       exp_name    ino
  5. 10485760    00000000    00080005    00000003    i915    01030576
  6.     Exclusive fence: i915 signaled signalled
  7.     Shared fence: i915 signaled signalled
  8.     Attached Devices:
  9. Total 0 devices attached
  10. .......

DMA-BUF最小化实现

  1. dma_buf_ops # dma-buf回调接口
  2. DEFINE_DMA_BUF_EXPORT_INFO # 定义struct dma_buf_export_info 对象
  3. dma_buf_export() # 初始化struct dma_buf_export_info

GEM中的DMA-BUF

  1. struct drm_device {
  2.   ......
  3.     /* prime: */
  4.   .prime_handle_to_fd = drm_gem_prime_handle_to_fd
  5.   .prime_fd_to_handle = drm_gem_prime_fd_to_handle
  7.   .gem_prime_export // export GEM -> dmabuf 自定义dma_buf的export和import接口
  8.   .gem_prime_import // import dmabuf -> GEM
  9. };
  11. // drm_ioctl.c中
  12. DRM_IOCTL_DEF(DRM_IOCTL_PRIME_HANDLE_TO_FD, drm_prime_handle_to_fd_ioctl, DRM_RENDER_ALLOW),
  13. DRM_IOCTL_DEF(DRM_IOCTL_PRIME_FD_TO_HANDLE, drm_prime_fd_to_handle_ioctl, DRM_RENDER_ALLOW),
  15. drm_prime_handle_to_fd_ioctl
  16.     struct drm_driver->prime_handle_to_fd();  // 调用自己实现的prime_handle_to_fd接口
  18. drm_prime_fd_to_handle_ioctl
  19.     obj = drm_gem_object_lookup(file_priv, handle); // 调用自己实现的prime_fd_to_handle接口
  22. drm_gem_prime_handle_to_fd
  23.     // 先判断当前drm_file是否已经注册过dma-buf
  24.     dmabuf = drm_prime_lookup_buf_by_handle(&file_priv->prime, handle);
  25.     if (obj->import_attach) ；
  26.     if (obj->dma_buf)；
  28.     //  没注册过，需要注册
  29.     dmabuf = export_and_register_object(dev, obj, flags);
  30.         dmabuf = dev->driver->gem_prime_export(dev, obj, flags);
  31.             // 这个接口，就是dma_buf得export接口实现，可以参考 amdgpu_gem_prime_export
  34.         obj->dma_buf = dmabuf;
  35.         get_dma_buf(obj->dma_buf);
  37.     // 添加到 import list，和handle绑定
  38.     ret = drm_prime_add_buf_handle(&file_priv->prime,
  39.                        dmabuf, handle);
  41.     // dma buf转fd描述符
  42.     dma_buf_fd(dmabuf, flags);
  44.     // 释放
  45.     dma_buf_put(dmabuf); // 在export_and_register_object中get过
  50. // import
  51. drm_gem_prime_fd_to_handle
  52.   obj = dev->driver->gem_prime_import(dev, dma_buf);  // armada_gem_prime_import
