PCIE 基础

参考资料

相关书籍下载方式：
链接：https://pan.baidu.com/s/1zzWWt9ujVTr9oJSaJNP_mA
提取码：ahax

PCIE总线概述

注：由于自己是软件人员，关注重点更靠近X86环境下PCIE的状态和作用，本来很多部分都是由FPGA和硬件人员注重关心，但软件人员最好也知道些，也知道其所以然。

PCIE金手指接口及说明

PCIE金手指接口 or 备用地址 or 中文版接口说明

PCIE速率

GT/s —— Giga transation per second （千兆传输/秒），即每一秒内传输的次数。重点在于描述物理层通信协议的速率属性，可以不和链路宽度等关联。


参考PCIE2.0/PCIE3.0/PCIE4.0/PCIE5.0接口的带宽、速率计算和PCIE扫盲


PCIE带宽计算： 吞吐量 = 传输速率 * 编码方案
比如，PCIE4.0是16 GT/s，128b/130b编码，所以 1Lane吞吐率 = 16*128/130=15.7GBps=1.96GMByte/s

端到端数据传输

  • PCIE使用端到端链接
  • TX和RX使用差分信号，且TX/RX分开
  • 使用GT(Gigatransfer) 计算峰值带宽 GT=总线频率x数据位宽x2
  • PCIE链路使用串行方式进行数据传输

PCIE总线信号

这里只需要看PCIE X1信号即可

电源信号

参考PCI-Express接口供电能力详解，可知：

  • 接口本身最高的供电能力为75W
  • 接口看到有5根+12V和3根3.3V针脚(+3.3V aux可选)。
  • 文档中规定了每根针脚最高通过电流为1.1A， 因此所说的75W限制其实是，12V x (5 x 1.1A) = 66W再加上3.3V x (3 x 1A) = 9.9W，一共75.9W
  • 另外，PCIE插槽也分多种类插槽： | 电压 | 10W插槽 | 25W插槽 | 75W插槽 | | —- | —- | —- | —- | | +3.3V | 3A | 3A | 3A | | +12V | 0.5A | 2.1A | 5.5A |

PCIE主要使用Vcc供电，Vaux-3.3V主要是电源管理相关，为了降低功耗和缩短恢复时间使用。

RESET#信号和WAKE#信号（可选）

CPU通过RESET#信号来复位PCIE内部逻辑
WAKE# PCIE设备休眠时，Vcc不进行供电。PCIE设备使用该信号让主机给PCIE进行供电唤醒。-必须支持Vaux供电

REFCLK+/REFCLK-

主板使用外部晶振给PCIE插槽提供参考时钟，设备作为Add-in卡与PCIE链接/或者内置PCIE模块，来与处理器进行同步。
时钟值： 100MHz

注：配置空间中 LINK Control Registers中”Common Clock Configuration”位

  • 0 - 默认值，表示设备与链路对端使用时钟异步
  • 1 - 表示设备与链路对端使用时钟同步

SMBUS与JTAG

支持SMBUS和JTAG信号

PRSTN1#和PRSTN2#信号

这两个信号用来进行热插拔, Add-in卡中信号相连，插槽中PRSTN1接地，PRSTN2上拉。

  • 状态1-没插卡： 插槽中PRSTN1接地为低，PRSTN2上拉为高
  • 状态2-插卡：Add-in卡短接，所以PRSTN1=PRSTN2为低
  • 状态3-拔卡：恢复到没插卡状态，插槽中PRSTN1接地为低，PRSTN2上拉为高

且PCIE这两个信号使用长短针设计，可以保证在其他金手指插上后才能接触。拔出时优先断开。

PCIE总线层次结构


  • 核心层：产生数据和接受数据
  • 事物层：定义了PCIE总线使用总线事物，接收核心层的数据，封装成TLB数据包传输到数据链路层。
  • 链路层：报数报文的可靠性，添加SeqNum和CRC前后缀，使用ACK/NAK来保证报文可靠传输。
  • 物理层：链接PCIE设备的物理设备，以及链路训练，识别等。

PCIE链路拓展

因为PCIE设备只支持端对端的传输，所以必须使用Switch进行拓展。

SWITCH是一个特殊的设备，**支持1个上游端口-链接RC或上层SWITCH，2-n个下游端口-链接EP**。

另外，还有两个端口（与数据流向有关）：

  • Egress：发送数据端口（数据离开switch端口）
  • Igress：接收数据端口（数据进入switch端口）

注：这两个概念是相对的，比如上层的swtich的Egress是下层switch的Igress。


cross Link（了解）：
多个主机间通过PCIE互联，将上游端口和上游端口对接。

PCIE设备初始化-复位

PCIE支持两种复位方式：传统复位方式和FLR复位方式（可选）

  • 传统复位方式：Cold，Warm，Hot Reset
  • FLR复位：可以给PCIE设备配置空间提供一个寄存器，该寄存器的Function Level Reset写1时，PCIE设备单纯复位内部逻辑.不影响LTSSM链路训练状态机。

传统复位介绍：

  • Cold复位：Vcc上电后，RESET#信号触发，无条件进入初始状态。
  • Warm复位：用户自定义，比如使用watchdog进行复位等。
  • HotReset：当PCIE设备异常时，可通过软件进行复位，比如通过桥设备复位子设备，

PCIE设备组成部分

PCIE主要由：RC Switch，PCIE-to-PCI桥，EP组成

基于PCIe架构的处理器系统

不同处理器架构，PCIE体系结构实现不同，这里Intel X86为例：
虚拟PCI：提供CPU地址域域PCI地址域转换。
FSB-to-Pcie桥：FSB兼容PCIE，因此可以直接转换。
在X86上，我们将：PCIE总线端口，地址转换，存储器控制器 统称为RC。所以X86上所有外设都是链接在PCIE上转的。

注：RC可以引出多个PCIE端口，称为多端口RC

在X86上，RC由ICH和MCH组成：

  • ICH(Input/Output Controller Hub,输入/输出控制集线器)
  • MCH(Memory Controller Hub,内存控制器集线器)

RC的组成结构

PCIE总线没有规定RC的设计，所以五花八门的。这里重点关注X86的PCIE设计；
以X86为例，RC由：

  • PCI的HOST主桥作用：地址转换和隔离
  • RCRB 管理存储器系统的寄存器组
  • Event Collector 处理PCIE设备的消息报文和PME消息
  • MR-IOV/SR-IOV相关

SWITCH桥-难点

因为PCIE使用端对端传输，所以需要PCIE SWITCH进行链路拓展-简单说就是PCIE HUB

  • switch由多少端口，就有多少虚拟PCI桥
  • switch内部有一条虚拟的PCI总线，用于链接各个虚拟PCI桥
  • 系统软件初始化时，需要为这条虚拟PCI总线分配编号

TC和VC

为了保证报文得QoS，PCIE采用虚拟多通路方式:

  • 每一条数据链路存在8个VC，
  • 报文头有3-bit得TC(Traffic Class)标签-8类
  • 8个TC和8个VC由软件绑定，属于 “多对一”

PCIE设备配置空间

X86使用CONFIG_ADDRESS寄存器与CONFIG_DATA寄存器访问PCIE 0x00-0xFF配置空间
使用ECAM方式访问0x100-0xFFF配置空间

首先PCIE设备也有PCI的0X00-0X3F基础配置空间-必须支持
这里注意：0x34的Capabilities Pointer指向了0x40-0xFF的配置空间

其次PCIE设备也支持0x40-0xFF的配置空间-必须支持（可选使用）
根据ID不同来区分不同的功能，主要关心的是：电源管理，MSI/MSI-X管理

最后PCIE设备可选支持0x100-0xFFF 4K大小的拓展配置空间-可选

这里截取PCI主桥的一段配置说明，或者参考PCIe设备在一个系统中是如何发现与访问的：

  1. Host 主桥配置
  2. (base) baiy@baiy-All-Series:u-boot-2020.07$ sudo lspci  -s 00:00.0 -vv
  3. 00:00.0 Host bridge: Intel Corporation Xeon E7 v3/Xeon E5 v3/Core i7 DMI2 (rev 02)
  4.     Subsystem: Intel Corporation Xeon E7 v3/Xeon E5 v3/Core i7 DMI2
  5.     Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
  6.     Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
  7.     Interrupt: pin A routed to IRQ 0
  8.     NUMA node: 0
  9.     Capabilities: [90] Express (v2) Root Port (Slot-), MSI 00
  10.         DevCap:    MaxPayload 128 bytes, PhantFunc 0
  11.             ExtTag- RBE+
  12.         DevCtl:    Report errors: Correctable- Non-Fatal- Fatal- Unsupported-
  13.             RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
  14.             MaxPayload 128 bytes, MaxReadReq 128 bytes
  15.         DevSta:    CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
  16.         LnkCap:    Port #0, Speed 5GT/s, Width x4, ASPM L1, Exit Latency L0s <512ns, L1 <16us
  17.             ClockPM- Surprise+ LLActRep+ BwNot+ ASPMOptComp+
  18.         LnkCtl:    ASPM Disabled; RCB 64 bytes Disabled- CommClk-
  19.             ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
  20.         LnkSta:    Speed unknown, Width x0, TrErr- Train- SlotClk- DLActive- BWMgmt- ABWMgmt-
  21.         RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna- CRSVisible-
  22.         RootCap: CRSVisible-
  23.         RootSta: PME ReqID 0000, PMEStatus- PMEPending-
  24.         DevCap2: Completion Timeout: Range BCD, TimeoutDis+, LTR-, OBFF Not Supported ARIFwd-
  25.         DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled ARIFwd-
  26.         LnkCtl2: Target Link Speed: 2.5GT/s, EnterCompliance- SpeedDis-
  27.              Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
  28.              Compliance De-emphasis: -6dB
  29.         LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
  30.              EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
  31.     Capabilities: [e0] Power Management version 3
  32.         Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
  33.         Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
  34.     Capabilities: [100 v1] Vendor Specific Information: ID=0002 Rev=0 Len=00c <?>
  35.     Capabilities: [144 v1] Vendor Specific Information: ID=0004 Rev=1 Len=03c <?>
  36.     Capabilities: [1d0 v1] Vendor Specific Information: ID=0003 Rev=1 Len=00a <?>
  37.     Capabilities: [280 v1] Vendor Specific Information: ID=0005 Rev=3 Len=018 <?>
  38.     Capabilities: [300 v1] Vendor Specific Information: ID=0008 Rev=0 Len=038 <?>
  42. (base) baiy@baiy-All-Series:u-boot-2020.07$ sudo lspci  -s 00:00.0 -xxxx
  43. 00:00.0 Host bridge: Intel Corporation Xeon E7 v3/Xeon E5 v3/Core i7 DMI2 (rev 02)
  44. 00: 86 80 00 2f 00 04 10 00 02 00 00 06 10 00 00 00
  45. 10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  46. 20: 00 00 00 00 00 00 00 00 00 00 00 00 86 80 00 00
  47. 30: 00 00 00 00 90 00 00 00 00 00 00 00 00 01 00 00 # Capabilities Pointer = 0x90
  48. 40: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  50. 50: 00 e0 ff fb 00 00 00 00 00 00 00 00 00 00 00 00
  51. 60: 05 90 02 01 00 00 00 00 00 00 00 00 00 00 00 00
  52. 70: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  53. 80: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  54. 90: 10 e0 42 00 00 80 00 00 00 00 00 00 42 38 7a 00 # 0x90的ID=10，next=0xe0
  55. a0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  56. b0: 00 00 00 00 9e 13 00 00 00 00 00 00 06 00 00 00
  57. c0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  58. d0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
  59. e0: 01 00 03 00 08 00 00 00 00 00 00 00 00 00 00 00 # 0xe0的ID=0x01，next=0x00-结束
  60. f0: 00 00 00 00 00 00 00 00 09 00 00 00 00 00 00 00

PCIE支持多少种Capability？

  1. // linux-5.7.14/include/uapi/linux/pci_regs.h
  2. /* Capability lists */
  3. #define  PCI_CAP_LIST_ID         0      /* Capability ID */
  4. #define  PCI_CAP_ID_PM          0x01    /* Power Management */
  5. #define  PCI_CAP_ID_AGP         0x02    /* Accelerated Graphics Port */
  6. #define  PCI_CAP_ID_VPD         0x03    /* Vital Product Data */
  7. #define  PCI_CAP_ID_SLOTID      0x04    /* Slot Identification */
  8. #define  PCI_CAP_ID_MSI         0x05    /* Message Signalled Interrupts */
  9. #define  PCI_CAP_ID_CHSWP       0x06    /* CompactPCI HotSwap */
  10. #define  PCI_CAP_ID_PCIX        0x07    /* PCI-X */
  11. #define  PCI_CAP_ID_HT          0x08    /* HyperTransport */
  12. #define  PCI_CAP_ID_VNDR        0x09    /* Vendor-Specific */
  13. #define  PCI_CAP_ID_DBG         0x0A    /* Debug port */
  14. #define  PCI_CAP_ID_CCRC        0x0B    /* CompactPCI Central Resource Control */
  15. #define  PCI_CAP_ID_SHPC        0x0C    /* PCI Standard Hot-Plug Controller */
  16. #define  PCI_CAP_ID_SSVID       0x0D    /* Bridge subsystem vendor/device ID */
  17. #define  PCI_CAP_ID_AGP3        0x0E    /* AGP Target PCI-PCI bridge */
  18. #define  PCI_CAP_ID_SECDEV      0x0F    /* Secure Device */
  19. #define  PCI_CAP_ID_EXP         0x10    /* PCI Express */
  20. #define  PCI_CAP_ID_MSIX        0x11    /* MSI-X */
  21. #define  PCI_CAP_ID_SATA        0x12    /* SATA Data/Index Conf. */
  22. #define  PCI_CAP_ID_AF          0x13    /* PCI Advanced Features */
  23. #define  PCI_CAP_ID_EA          0x14    /* PCI Enhanced Allocation */
  24. #define  PCI_CAP_ID_MAX         PCI_CAP_ID_EA

PCIE总线的事务层（重点）


PCIE总线链路层和物理层

PCIE链路层

链路层作用：监控物理层的状态，保证TLP数据的准确传输。

PCIE链路层状态

链路层通过物理层监控PCIE状态，并维护Data Link Control and Management State Machine (DLCMSM) 状态机；

  • DLCMSM三种状态分别代表： 未链接，链接中，可使用。
  • DLCMSM根据链接状态，向事务层设置标记: DL_Down和DL_Up

DLLP格式

DLLP数据产生于链路层，终止于链路层，目的是保证TLP有效传输，

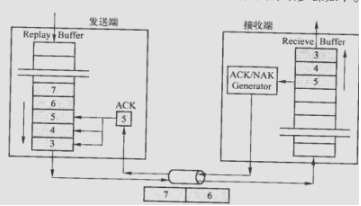

PCIE TLP数据传输


链路层源设备和目标设备在一条PCIE的两端；
数据传输过程：

  • 链路层将事务层的TLP报文 加上数据包序列号和LCRC，放入REPLAY BUFFER-用户自定义buffer；
    序列号：发送端12位计数器 NEXT_TRANSMIT_SEQ，在DL_INACTIVATE->DL_ACTIVATE时为0，每发送一条，计数加1
  • 接收端12位计数器NEXT_RCV_SEQ，在接收到TLP报文时，对比计数器值与TLP 数据包序列号。
  • 接收端接收一定量的数据/或者超时后，统一回复一次ACK DLLP；太频繁影响性能。
  • 如果序列号比较正确，且CRC正确，接收端回复ACK DLLP，发送端则清除已发送buffer
  • 如果序列号比较错误，或者CRC错误，


PCIE的链路训练过程

参考硬件设备识别扫盲篇 和PCIe设备发现过程
1、PCIE 链路训练、枚举扫描、配置BAR的顺序？
上电复位后，首先进行链路训练，之后进行枚举扫描、最后进行基地址寄存器BAR的配置。
完成基地址配置后，就可以通过memory TLP读写进行寄存器的访问了。
2、链路训练、枚举扫描、配置BAR的过程
PCIE首先进行链路训练，上电复位后，链路训练状态机进入L0状态时链路训练完成后进入gen1模式，如果双方支持更高的速率，则立即进行gen2/3、4速率的训练，当链路训练状态机再次进入L0状态，链路训练完成。
链路训练完成开始进行枚举扫描，枚举扫描主要目的是CPU需要知道系统中有哪些PCIE 设备，并且为每个设备分配总线号。PCIE的配置读TLP报文中包含响应设备的bus_number、function_number以及device_number，因此PCIE设备需要知道自己的bus_number是多少。
枚举扫描过程中，CPU会通过配置读TLP读取PCIE配置空间的的verdor id和头标类型寄存器以及其他配置寄存器，此时PCIE返回的读返回TLP报文中complete_id（bus_number、function_number、device_number）为全0，因此此时PCIE不知道自己的bus_number。枚举过程中，CPU完成对PCIE的配置读后，会发起配置写TLP，此时PCIE接受到CPU发来的配第一次置写TLP，会从TLP中解析出bus_number字段存下来。随后的配置读TLP返回中，就会使用bus_number、和function_number和device_number拼接成complete_id。
枚举扫描完成后，会配置基地址寄存器，给PCIE分配地址空间。通过对BA0/1、BAR2/3等基地址寄存器先进行写全32’hffff_ffff，得到信息确认PCIE想申请32bit地址还是64bit地址以及向获得的地址空间，从而分配基地址。


https://blog.csdn.net/qq_24722893/article/details/109272114

https://m.sohu.com/a/234024205_781333
https://www.sohu.com/a/234290359_781333
https://www.sohu.com/a/234436659_781333

PCIE得复位机制

基础介绍

参考 传统的复位方式 和 FLR

FLR

PCIe总线自V2.0加入了功能层复位（Function Level Reset，FLR）的功能。该功能主要针对的是支持多个功能的PCIe设备（Multi-Fun PCIe Device），可以实现只对特定的Function复位，而其他的Function不受影响。当然，该功能是可选的，并非强制的（SRIOV得PF是必须得）。软件可以通过查询配置空间中的设备功能寄存器（Device Capability Register）来查询该PCIe设备是否支持FLR。如下图所示：

之前看Synopsys的IP: 错误理解：支持FLR方式的PCIe设备需要在其BAR空间中提供一个寄存器，当系统软件对该寄存器的Function LevelReset位写1时，PCIe设备将使用FLR方式复位PCIe设备的内部逻辑。
这种做法好像很无语，因为标准规定：100ms内必须完成FLR复位，在内核代码 pci_flr中根本没 用户自定的操作接口，只能按照标准版本去进行FLR， 不允许有自定义的操作。

FLR的应用场景

在一个大规模的并行处理系统中，系统软件使用分区的概念管理所以硬件资源，包括处理器资源和所以IO资源，这些IO资源中通常会包含PCIe设备。

在这种处理器系统中，任务在指定的分区中运行，当这个任务执行完毕后，系统软件需要调整硬件资源的分区。此时受到影响的PCIe设备需要使用FLR方式复位内部的逻辑，以免造成对新的分区的资源污染，并保护之前任务的结果。

当PCIe设备使用FLR方式进行复位时，有些与PCIe链路相关的状态和寄存器并不会被复位：
Ø Sticky Registers。与传统的复位方式相同，FLR方式不能复位这些寄存器，但是系统软件对部分Sticky Registers进行修改。当Vaux(备用电源)被移除后，这些寄存器中的保存的数据才会丢失。
Ø HwIint类型的寄存器。在PCIe设备中，有效配置寄存器的属性为HwIint，这些寄存器的值由芯片的配置引脚决定，后者上电复位后从EEPROM中获取。Cold和Warm Reset可以复位这些寄存器，然后从EEPROM中从新获取数据，但是使用FLR方式不能复位这些寄存器。
Ø 此外，还有一些特殊的配置寄存器不能被FLR方式复位，如Max_Payload_Size、RCB和一些与电源管理、流量控制和链路控制直接相关的寄存器。
Ø FLR方式不会影响LTSSM状态机。

FLR的机制

FLR只复位对应Function的内部状态和寄存器（使其暂时不变化，Making it quiescent），但是并不影响Sticky bits、有硬件初始化的值（Hardware-initialized bits）和链路专用寄存器（比如Captured Power，ASPM Control、Max Payload Size以及VC等寄存器）。

如果该设备在FLR前，发出了Assert INTx中断消息，必须在开始FLR之前在发出对应的Deassert INTx消息，除非该INTx已经被与其他Function共享了。当收到FLR后，该Function的所有的其他功能都应被立即停止（Required to cease）。
此外，PCIe Spec还明确给出了FLR的完成时间应在100ms以内。

PCIe Spec还明确规定了，当某个Function处于FLR状态时的一些特性：
· 该Function不能有任何与外界通信的（外部）接口；
· 该Function必须将任何软件可读取的状态（可能包括加密信息等）打乱。换句话说，任何内部存储都必须被清零或者随机化；
· 该Function必须可以被另一个Diver配置为一般模式；
· 该Function必须为其收到的包含有FLR信息的配置写（Configuration Write）返回一个Completion，然后再进行FLR操作。

在进入FLR状态后，还需要：
· 该Function接收到的任何请求都应该被直接丢弃，且不登记（Logging），也不报错误。但是FC Credits必须要被更新，以维持链路的正常操作；
· 该Function接收到的任何Completion都应该被当做Unexpected Completions，然后直接丢弃，且不登记，也不报错。

FLR复位代码实现

pcie_has_flr检测 Device Capabilities Register (Offset 04h) 是否支持flr功能
pcie_flr 给Device Control Register (Offset 08h) bit[15]写1，然后轮训60s检测是否能重新读取到command配置

  1. pci_reset_function
  2.     __pci_reset_function_locked(dev);
  3. pcie_has_flr
  4. pcie_flr
  5.     pci_wait_for_pending_transaction(dev)        // 读取PCIE的状态寄存器，判断是否在pending状态
  6.     pcie_capability_set_word(dev, PCI_EXP_DEVCTL, PCI_EXP_DEVCTL_BCR_FLR); // 写1复位
  7.     pci_dev_wait
  8.         not ready %dms after %s; waiting
  9.         not ready %dms after %s; giving up


PASID-TBD

注：主要是IO虚拟化用到了这部分，所以需要简单看下。

PASID（进程地址空间ID Process Address Space ID）是一项可选功能，可在 多个进程之间共享单个Endpoint设备 ，同时为每个进程提供完整的64位虚拟地址空间。 实际上，此功能增加了对TLP前缀的支持，该TLP前缀包含可以添加到内存事务TLP的20位地址空间。

PASID TLP Prefix

参考：PCI Express Base_r5_1 P618页，6.20章节

PASID Extended Capability Structure
