内核时间
Linux时钟驱动

内核时间

在玩嵌入式得时候，我们都知道，外接晶振，内接CPU的时钟树，产生了各种时钟:AXI时钟，APB时钟，CPU时钟。

那么内核时间是怎么获取？

内核时钟框架

在 Linux Time 中详细的描述了Linux内核时钟框架

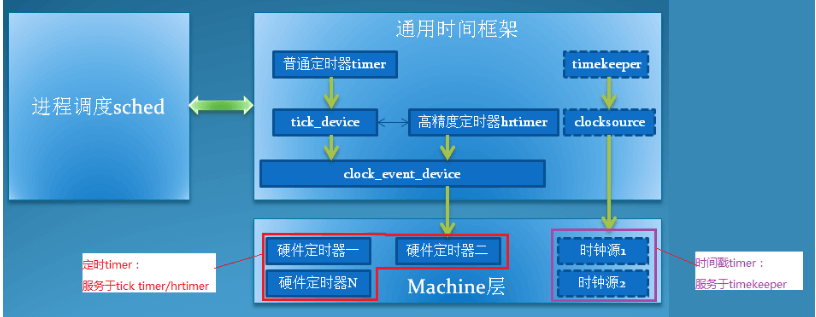

可以看到：linux上各种时钟架构和服务是基于硬件提供的两种timer而构建的。

基于硬件定时器 timer
基于时钟源

1、定时器Timer

这类 timer 每个cpu都有一个独立的，称为local timer。这类timer的中断一般都是PPI（Private Peripheral Interrupt）类型，即每个cpu都有独立一份中断。
```
与PPI对应的是SPI（Shared Peripheral Interrupt，即多个cpu共享同一个中断。
```
这类timer一般是32bit宽度count，最重要的它会频繁的溢出并产生timer到期中断。
这类timer服务于tick timer(低精度)或者hrtimer(高精度)。
低精度模式，local timer工作在PERIODIC模式。即timer以tick时间(1/HZ)周期性的产生中断。在tick timer中处理任务调度tick、低精度timer、其他时间更新和统计profile。在这种模式下，所有利用时间的进行的运算，精度都是以tick(1/HZ)为单位的，精度较低。比如HZ=1000，那么tick=1ms。
高精度模式，local timer工作在ONESHOT模式。即系统可以支持hrtimer(high resolution)高精度timer，精度为local timer的计数clk达到ns级别。这种情况下把tick timer也转换成一种hrtimer。

2、时间戳Timer

这类timer一个系统多个cpu共享一个，称为global timer。
这类timer一般是32bit/64bit宽度count，一般不会溢出产生中断，系统实时的去读取count的值来计算当前的时间戳。
这类timer服务于clocksource/timekeeper。

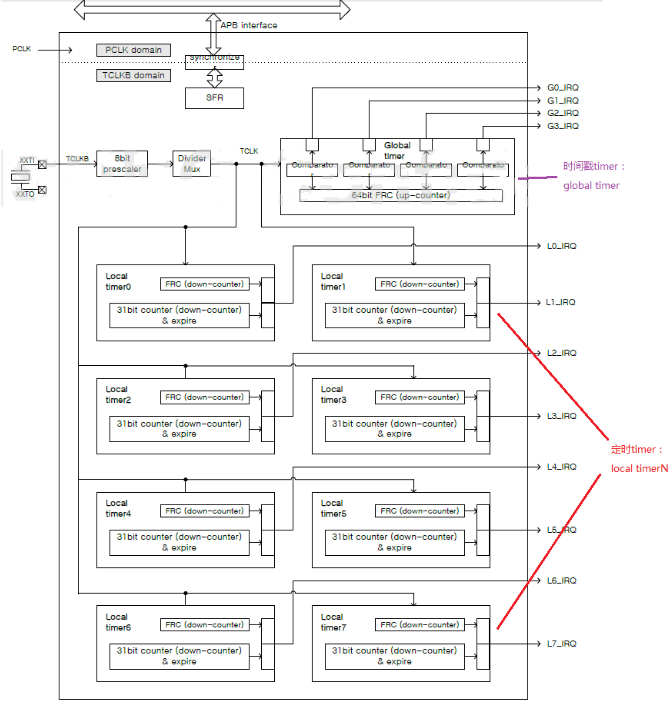

在 Linux Time 中列举了 Exynos4412的时钟框架

可以看到，基于PLL出来的TCLK，出来一个64位的时间戳timer；
基于PLL出来的TCLK，引出了8个32位的定时器timer

LDD中关于时间的接口

HZ和tick

定时器中断由系统定时硬件以规律地间隔产生。每一次中断称为一个tick嘀嗒值，HZ代表频率，即1s产生多少次tick值
这两个值依赖具体硬件，不应该直接使用。

jiffies 计数器

jiffies计数器代表自系统启动后，到现在产生了多少tick值（中断计数）。

<linux/jiffies.h>
// 获取jiffies值
u64 a = get_jiffies_64()
u64 b = get_jiffies_64()
// 毕竟时间先后
time_after(a,b);  // returns true if the time a is after time b
time_before(a,b); // returns true if the time a is before time a
// jiffies和msec转换
jiffies_to_msecs();
jiffies_to_usecs();
jiffies_to_nsecs();
// jiffies和时间转换
struct timespec64 {
    time64_t    tv_sec;            /* seconds */
    long        tv_nsec;        /* nanoseconds */
};
unsigned long timespec64_to_jiffies(const struct timespec64 *value)；
void jiffies_to_timespec64(const unsigned long jiffies,struct timespec64 *value);

timers-howto.rst 中描述了 udelay，mdelay，ndelay；以及 msleep等

Linux下表示时间的接口

基于硬件定时器的时间操作接口

在内核中常见定时器操作，比如定时任务，meleep，schedule_timeout等都使用timer进行定时。

timer

低分辨率定时器的原理和实现
利用定时器，我们可以设定在未来的某一时刻，触发一个特定的事件。所谓低分辨率定时器，是指这种定时器的计时单位基于jiffies值的计数，也就是说，它的精度只有1/HZ，假如你的内核配置的HZ是1000，那意味着系统中的低分辨率定时器的精度就是1ms。

回顾下Linux内核定时器

#include <linux/timer.h>
init_timer(struct timer_list *timer);
struct timer_list {
    unsigned long expires;
    void (*function)(unsigned long);
    unsigned long data;
};
add_timer(struct timer_list * timer);
del_timer(struct timer_list * timer);
mod_timer(struct timer_list *timer, unsigned long expires);

很简单的一个借口，可惜Linux内核不用了，这里上新版本使用方法

#include <linux/timer.h>
struct timer_list {
    unsigned long       expires;
    void            (*function)(struct timer_list *);
    u32         flags
}；
struct TEST_INFO{
    .....
    struct timer_list    timer;
};
timer_setup(struct timer_list * timer, callback, flags); // 初始化timer，
// 回调函数接口
static void ad7879_timer(struct timer_list *t)
{
    struct TEST_INFO *ts = from_timer(ts, t, timer);
    ad7879_ts_event_release(ts);
}

htimer

基于时钟源的时间操作接口

clocksource 时钟源

参考： Linux时间子系统之一：clock source（时钟源）

clock source 为linux内核提供一个时间基线（也是个计数器），如果你用linux的date命令获取当前时间，内核会读取当前的clock source，转换并返回合适的时间单位给用户空间。

在硬件层，它通常实现为一个由固定时钟频率驱动的计数器，计数器只能单调地增加，直到溢出为止。
时钟源是内核计时的基础，系统启动时，内核通过硬件RTC获得当前时间，在这以后，在大多数情况下，内核通过选定的时钟源更新实时时间信息（墙上时间），而不再读取RTC的时间

内核注册时钟源

#include <linux/clocksource.h>

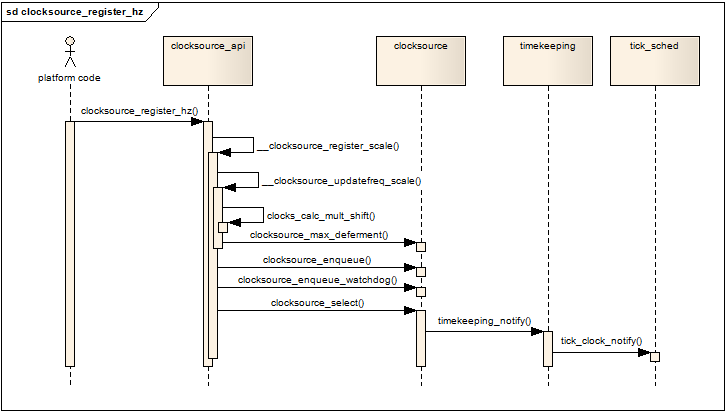

int clocksource_register_hz(struct clocksource *cs, u32 hz); // API
参考：drivers/clocksource/ingenic-timer.c 的ingenic_tcu_clocksource_init 接口
struct clk *cs_clk;  // 从设备树获取时钟源
clk_prepare_enable(tcu->cs_clk);
unsigned long rate = clk_get_rate(tcu->cs_clk);   // 这就就是时钟频率
struct clocksource * cs；
cs->name = "ingenic-timer";
cs->rating = 200;
cs->flags = CLOCK_SOURCE_IS_CONTINUOUS;
cs->mask = CLOCKSOURCE_MASK(16);
cs->read = ingenic_tcu_timer_cs_read;
clocksource_register_hz(cs, rate);

这里有几个参数比较有意思：

利用mult和shift推算频率
每次clocksource注册，都会触发 clocksource_select 来使用rating 最好的值作为系统时钟。并通知timekeeping。
全局变量 clocksource_list 为系统所有的clocksource，curr_clocksource 为__clocksource_select 后选择当前时钟作为系统时钟使用。

# linux-git/kernel/time/jiffies.c 注册了 精度只有1/HZ秒，rating值为1的时钟源
static struct clocksource clocksource_jiffies = {
    .name        = "jiffies",
    .rating        = 1, /* lowest valid rating*/
    .read        = jiffies_read,
    .mask        = CLOCKSOURCE_MASK(32),
    .mult        = TICK_NSEC << JIFFIES_SHIFT, /* details above */
    .shift        = JIFFIES_SHIFT,
    .max_cycles    = 10,
};
static int __init init_jiffies_clocksource(void)
{
    return __clocksource_register(&clocksource_jiffies);
}

timekeeper 墙上时间（重点）

clocksource 给我们提供的其实就是个计数器。
但我们真是使用时间基本上都基于墙上时间（真实时间）来计算，那么clocksource怎么转换为墙上时间？
Linux时间子系统之三：时间的维护者：timekeeper
Linux内核文档-ktime accessors 和 timekeeping.rst

注：
gettimeofday和do_gettimeofday 使用墙上时间，可内核在5.0不支持do_gettimeofday了，所以这里主要考虑ktime
以及 current_kernel_time(void); 等都不支持了，所以不再研究。

推荐使用：
参考：timekeeping.rst

#include <linux/time.h>
#include <linux/timekeeping.h>
void ktime_get_real_ts64(struct timespec64 *ts);
ktime_t ktime_get_real( void )

注：coarse 相关API是精度不准确的时间，在精度要求不高的情况可以使用

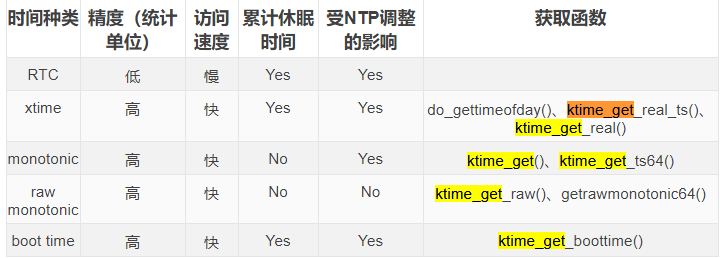

时间分类

内核管理着多种时间，它们分别是：

RTC时间
wall time：墙上时间 xtime（关键点）
monotonic time
raw monotonic time
boot time：总启动时间

RTC时间 在PC中，RTC时间又叫CMOS时间，它通常由一个专门的计时硬件来实现，软件可以读取该硬件来获得年月日、时分秒等时间信息，而在嵌入式系统中，有使用专门的RTC芯片，也有直接把RTC集成到Soc芯片中，读取Soc中的某个寄存器即可获取当前时间信息。一般来说，RTC是一种可持续计时的，也就是说，不管系统是否上电，RTC中的时间信息都不会丢失，计时会一直持续进行，硬件上通常使用一个后备电池对RTC硬件进行单独的供电。因为RTC硬件的多样性，开发者需要为每种RTC时钟硬件提供相应的驱动程序，内核和用户空间通过驱动程序访问RTC硬件来获取或设置时间信息。
xtime xtime和RTC时间一样，都是人们日常所使用的墙上时间，只是RTC时间的精度通常比较低，大多数情况下只能达到毫秒级别的精度，如果是使用外部的RTC芯片，访问速度也比较慢，为此，内核维护了另外一个wall time时间：xtime，取决于用于对xtime计时的clocksource，它的精度甚至可以达到纳秒级别，因为xtime实际上是一个内存中的变量，它的访问速度非常快，内核大部分时间都是使用xtime来获得当前时间信息。xtime记录的是自1970年1月1日24时到当前时刻所经历的纳秒数。
monotonic time 该时间自系统开机后就一直单调地增加，它不像xtime可以因用户的调整时间而产生跳变，不过该时间不计算系统休眠的时间，也就是说，系统休眠时，monotoic时间不会递增。
raw monotonic time 该时间与monotonic时间类似，也是单调递增的时间，唯一的不同是：raw monotonic time“更纯净”，他不会受到NTP时间调整的影响，它代表着系统独立时钟硬件对时间的统计。
boot time 与monotonic时间相同，不过会累加上系统休眠的时间，它代表着系统上电后的总时间。

我们这里只关心xtime

timekeeper的初始化

start_kernel
    ->timekeeping_init();
      ->获取RTC时间-参考http://kernel.meizu.com/linux-time.html  中描述了，在RTC初始化后会更新timekeeping的
        ->clock = clocksource_default_clock(); // 获取默认时钟源
    ->tk_set_xtime(tk, &wall_time);  // 设置默认xtime
# 时间的更新
/boot/config-5.4.0-58-generic
CONFIG_NO_HZ=y     # 可能会在好几个tick后，do_timer才会被调用一次
do_timer 函数在几个tick后，调用clocksource来获取计数器值，来更新墙上时间

常用API接口

## 内核态墙上时间获取
#include <linux/timekeeping.h>
void getboottime64(struct timespec64 *ts)    获取系统启动时刻的实时时间
void get_monotonic_boottime(struct timespec *ts);     获取系统启动以来所经过的时间，包含休眠时间
ktime_t ktime_get_boottime(void);   获取系统启动以来所经过的c时间，包含休眠时间，返回ktime类型
ktime_t ktime_get(void);            获取系统启动以来所经过的c时间，不包含休眠时间，返回ktime类型
void ktime_get_ts(struct timespec *ts) ;   获取系统启动以来所经过的c时间，不包含休眠时间，返回timespec结构
unsigned long get_seconds(void);    返回xtime中的秒计数值
struct timespec current_kernel_time(void);    返回内核最后一次更新的xtime时间，不累计最后一次更新至今clocksource的计数值
// void getnstimeofday(struct timespec *ts);    获取当前时间，返回timespec结构  已删除
// void do_gettimeofday(struct timeval *tv);    获取当前时间，返回timeval结构   已删除
## 用户态墙上时间获取
#include <time.h>
clock_gettime(clockid_t clk_id, struct timespec *tp);
对应ID配置
    xtime                            CLOCK_REALTIME
  monotonic-time        CLOCK_MONOTONIC
  raw_time                    CLOCK_MONOTONIC_RAW

注：在Linux内核删除 do_gettimeofday的今天，我们使用什么来计算时间?(在： 33e26418193f58d1895f2f968e1953b1caf8deb7 版本删除，参考 timekeeping.rst)
在 Linux内核中的时间函数描述了部分替代接口

struct timespec64 {
    time64_t    tv_sec;            /* seconds */
    long        tv_nsec;        /* nanoseconds */
};

其中，Ktime和其他结构体间转换可参考：Linux时间子系统之二：表示时间的单位和结构

# ktime和timespec64的转换
#define ktime_to_timespec64(kt)        ns_to_timespec64((kt))
ktime_t timespec64_to_ktime(struct timespec64 ts);
ktime_t ktime_set(const s64 secs, const unsigned long nsecs); 可以将时间转为ktime_t的数值
s64 ktime_to_ns(const ktime_t kt);
int ktime_equal(const ktime_t cmp1, const ktime_t cmp2);
s64 ktime_to_us(const ktime_t kt);
s64 ktime_to_ms(const ktime_t kt);
ktime_t ns_to_ktime(u64 ns)

struct ktime得使用

demo


# 内核态时间
// dmatest.c 中dmatest_func
#include <linux/ktime.h>
ktime_t            ktime, start, diff;
ktime_t            filltime = 0;
ktime_t            comparetime = 0;
s64                runtime = 0;
ktime = ktime_get(); // 获取当前时间
start = ktime_get(); // 获取每次任务开始时间
.....                 // 任务处理
diff = ktime_sub(ktime_get(), start); // 获取任务处理所用得时间
filltime = ktime_add(filltime, diff); // 总时间
runtime = ktime_to_us(ktime);          // 时间转为us数

Linux时钟驱动
