学习目标

本节主要目标：

下载和编译EDK2
用qemu模拟运行EDK2
制作一个U盘EDK2
制作U盘让UEFI进入到SHELL中

学会环境部署，便于以后使用

UEFI和EDK2介绍

不同的厂商对UEFI有不同的实现, 一种比较常用的开源实现是EDK2. EDK2是一个遵循UEFI标准和PI标准的跨平台固件开发环境.
所以我们这里看下EDK2即可。

TianoCore介绍

TianoCore社区支持统一可扩展固件接口（UEFI）的开源实现。
EDK II是现代的，功能丰富的跨平台固件开发环境，适用于UEFI和UEFI平台初始化（PI）规范。
详细资料参考： TianoCore Wiki。

TianoCore Wiki内容

EDK2 环境

开发环境搭建（Ubuntu）

# 下载安装
git clone https://github.com/tianocore/edk2.git
cd edk2
git checkout  --track origin/UDK2018
sudo apt-get install build-essential uuid-dev nasm
# 编译工具tools
export WORKSPACE=$(realpath ./)
echo $WORKSPACE
make -C $WORKSPACE/BaseTools
# set environment
cd $WORKSPACE
source edksetup.sh
# 编译模拟器
build -p $WORKSPACE/EmulatorPkg/EmulatorPkg.dsc -a X64 -b DEBUG -t GCC5 -D BUILD_64 -D UNIX_SEC_BUILD -n 3
# Shell
已经有了： edk2\EdkShellBinPkg\FullShell 各版本的Shell都有，放到U盘改名： /EFI/BOOT/BOOTx64.EFI启动即可
# 建立仿真环境
export WORKSPACE=$(realpath ./)
source edksetup.sh
build  -p OvmfPkg/OvmfPkgX64.dsc -a X64 -b DEBUG -t GCC5 -D BUILD_64  -n 3
# 直接运行仿真环境
qemu-system-x86_64 -bios ./Build/OvmfX64/DEBUG_GCC5/FV/OVMF.fd -debugcon \
    file:debug.log -global isa-debugcon.iobase=0x402 -m 512 -enable-kvm
# 建立仿真环境并与Qemu文件交互
这里先创建一个共享盘，用来方便在进入UEFI Shell后共享自己的文件
dd if=/dev/zero of=app.disk bs=1 count=1 seek=1024K
sudo mkfs.vfat app.disk
sudo mkdir /mnt/mnt_app -p
sudo mount app.disk /mnt/mnt_app/
# sudo cp ../edk2/Build/OptionRomPkg/DEBUG_GCC5/X64/OromHello.rom /mnt/mnt_app/ 自己得测试程序
sudo qemu-system-x86_64 -bios ./Build/OvmfX64/DEBUG_GCC5/FV/OVMF.fd   -debugcon \
    file:debug.log -global isa-debugcon.iobase=0x402 \
  -serial file:serial.log -hda app.disk -m 512 -enable-kvm

UEFI启动（TBD）

UEFI Shell制作（TBD)

目录说明

edk2中子目录介绍　中描述了各个PKG目录的作用，以及对应平台；

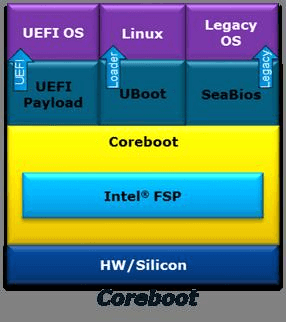

Coreboot和UEFI的关系

3. EDK2的环境及搭建 - 图1

下边详情列举下目录(持续更新中）

(base) baiy@inno-MS-7B89:edk2$ git remote  -v
origin    https://github.com/tianocore/edk2.git (fetch)
origin    https://github.com/tianocore/edk2.git (push)
(base) baiy@inno-MS-7B89:edk2$ git br
* UDK2018
# 注： 下边调整了下目录顺序，并删了暂时OvmfPkg无用的包，因为有很多架构相关包 单独分离出来
(base) baiy@inno-MS-7B89:edk2$ tree -L 1
.
！！！ 通用模块package
├── AppPkg                    UEFI Application Development Kit是一系列用来进行uefi app开发的套件，标准依赖库，工具以及demo，目标是降低UEFI app的开发门槛。
├── MdePkg                    “Module Development Environment Package”，这是一个特殊的package，包含了用于开发一个module所需要的最小环境。
                                        一个module可能也会依赖于其他的Package，但是所有modules必须依赖于MdePkg。
├── MdeModulePkg        提供符合UEFI/PI工业标准的模块，也提供该标准相关的开发环境，PPIs/PROTOCOLs/GUIDs和依赖库。
├── BaseTools                提供编译相关的工具用于EDK和EDK2,比如：AutoGen, Build, GenSec, GenFV, GenFW, GenRds工具。
├── CorebootModulePkg    Coreboot原本和UEFI/BIOS是竞争关系，但是现在Coreboot也逐渐向UEFI标准靠拢，
                         目前依靠此包可以轻松从coreboot启动到UEFI，Coreboot Support Modules包含了如下代码：
                         用来解析coreboot table的代码，
                         报告存储器/IO资源的代码，
                         安装acpi table和smbios table 到EFI系统表中的代码。
                         它位于uefi环境和hardware的中间层。
├── CorebootPayloadPkg   用来加载上层UEFI环境的中间层，Hardware->Coreboot->CorebootPayloadPkg->UEFI->HLOS
├── CryptoPkg                      UEFI定义了HLOS(high level OS)和平台固件之间的接口，多个安全特性也在2.2版本之后加入其中，此包是用来提供加密支持的。
├── ShellBinPkg          // EDK Shell开发包以及一个官方的EDK Shell实现，这两个包已经在被Shell 2.x逐渐取代了。
├── ShellPkg             Shell 2.x版本开发包以及一个官方的UEFI Shell 实现。
├── OvmfPkg                             // X86下仿真 使用OvmfPkg
├── BeagleBoardPkg
├── Build                // ！！！ 编译程序的目标位置，就放在这里
├── BuildNotes2.txt
├── Conf
├── Contributions.txt
├── DuetPkg
├── EdkCompatibilityPkg
├── edksetup.bat
├── edksetup.sh                    // ！！！ 环境变量，测试前必须西安执行这个脚本
├── EdkShellBinPkg
├── EdkShellPkg
├── EmbeddedPkg
├── EmulatorPkg
├── FatBinPkg
├── FatPkg
├── FmpDevicePkg
├── IntelFrameworkModulePkg
├── IntelFrameworkPkg
├── IntelFsp2Pkg
├── IntelFsp2WrapperPkg
├── IntelFspPkg
├── IntelFspWrapperPkg
├── IntelSiliconPkg
├── License.txt
├── Maintainers.txt
├── NetworkPkg
├── Nt32Pkg
├── Omap35xxPkg
├── OptionRomPkg
├── PcAtChipsetPkg
├── QuarkPlatformPkg
├── QuarkSocPkg
├── Readme.md
├── SecurityPkg
├── SignedCapsulePkg
├── SourceLevelDebugPkg
├── StdLib
├── StdLibPrivateInternalFiles
├── UefiCpuPkg
├── UnixPkg
├── Vlv2DeviceRefCodePkg
└── Vlv2TbltDevicePkg

FAQ：

找不到Trim：

Trim命令在EDKII中，将命令放到环境变量中，一了百了

PATH=/home/share/workspace/edk2/BaseTools/BinWrappers/PosixLike/:$PATH

找不到xlib.h

include

切换ubuntu本地源，
sudo apt-get install libghc-x11-dev
