模块和包

EDK下的模块（Module）和包（Package）

包

在EDKII目录下，有很多 xxxxPkg文件，每一个这种文件，称为一个Package。
包 由 一组模块及平台描述文件（dsc）和 包声明文件（dec）组成的集合。

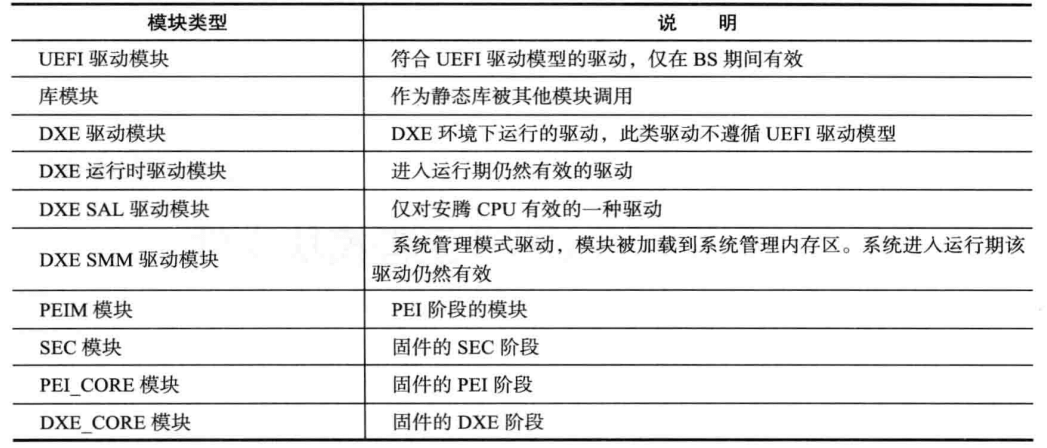

模块(重点)

可执行文件，即 efi文件，像Linux驱动一样 可动态加载到 UEFI内核中。
包括 ： 源码文件 .c ** 和 元数据文件 .inf 组成 ，挂到dsc中编译生成 .efi文件**


inf工程描述文件说明

参考：

小技巧：使用时 find下，然后从别人那边拷贝一个改改用就好

这里提供一个通用的inf文件，根据自己需要修改

  1. [Defines]
  2.   INF_VERSION                    = 0x00010006                                                        # INF支持标准版本， find下看别人是多少，直接写。 格式可以参考
  3.   BASE_NAME                      = UefiMain                                                            # 目标文件名，编译后在build下搜索  "BASE_NAME.efi" 就是目标文件
  4.   FILE_GUID                      = f12a2e88-9f0b-4ae0-bb7c-c6557175f10c # GUID， 使用 uuidgen 命令生成一个就好
  5.   MODULE_TYPE                    = UEFI_APPLICATION                     # ！！！根据UEFI模块类型，填写不同字段
  6.   VERSION_STRING                 = 0.1
  7.   ENTRY_POINT                    = UefiMain_test                                                # 入口函数名， 比如 main
  8. [Sources]
  9.   main.c                                                                                                                                # 源文件列表
  10. [Packages]
  11.   MdePkg/MdePkg.dec                                                                                                            # 本模块引用到所有包的包声明文件
  13. [LibraryClasses]                                                                                                                # 本模块要链接的库模块
  14.   UefiApplicationEntryPoint                                                                                            # 库名称

当然，还有 Protocols， BuildOptions 模块，这里就不列举了

UEFI下应用开发

源码

  1. (base) baiy@inno-MS-7B89:test01$ cat main.c
  2. #include <Uefi.h>
  3. EFI_STATUS EFIAPI testUefiMain (IN EFI_HANDLE  ImageHandle， IN EFI_SYSTEM_TABLE  *SystemTable)
  4. {
  5.     SystemTable->ConOut->OutputString(SystemTable->ConOut, L"HelloWorld\n");
  6.     return EFI_SUCCESS;
  7. }

配置inf文件

inf文件相当于Linux下的Makefile

  1. (base) baiy@inno-MS-7B89:test01$ cat main.inf
  2. [Defines]
  3.   INF_VERSION                    = 0x00010006
  4.   BASE_NAME                      = UefiMain
  5.   FILE_GUID                      = f12a2e88-9f0b-4ae0-bb7c-c6557175f10c
  6.   MODULE_TYPE                    = UEFI_APPLICATION
  7.   VERSION_STRING                 = 0.1
  8.   ENTRY_POINT                    = testUefiMain
  9. [Sources]
  10.   main.c
  11. [Packages]
  12.   MdePkg/MdePkg.dec
  13.   OptionRomPkg/OptionRomPkg.dec
  15. [LibraryClasses]
  16.   UefiApplicationEntryPoint

拷贝和执行

mount 将自己的app.disk 挂到目录上，然后将目标文件拷贝进去，运行时直接运行即可（驱动 需要 load xxx.efi, 应用直接运行就好)

  1. root@inno-MS-7B89:edk2# find ./ -name "UefiMain.efi"
  2. ./Build/OvmfX64/DEBUG_GCC5/X64/UefiMain.efi
  3. ./Build/OvmfX64/DEBUG_GCC5/X64/test/stdapp_test/test01/main/DEBUG/UefiMain.efi
  4. ./Build/OvmfX64/DEBUG_GCC5/X64/test/stdapp_test/test01/main/OUTPUT/UefiMain.efi


UEFI应用程序的加载

UEFI应用程序的编译

UEFI应用的加载

gBS关于Image的接口

  1. EFI_BOOT_SERVICES  *gBS         = NULL;  // BootServices中关于Image的描述：
  2. ///
  3. /// EFI Boot Services Table.
  4. ///
  5. typedef struct {
  6.   //
  7.   // Image Services
  8.   //
  9.   EFI_IMAGE_LOAD                    LoadImage;
  10.   EFI_IMAGE_START                   StartImage;
  11.   EFI_EXIT                          Exit;
  12.   EFI_IMAGE_UNLOAD                  UnloadImage;
  13.   EFI_EXIT_BOOT_SERVICES            ExitBootServices;
  14. }
  16. 实现如下
  17. // DXE Core Module Variables
  18. //
  19. EFI_BOOT_SERVICES mBootServices = {
  20.   (EFI_IMAGE_LOAD)                              CoreLoadImage,                            // LoadImage
  21.   (EFI_IMAGE_START)                             CoreStartImage,                           // StartImage
  22.   (EFI_EXIT)                                    CoreExit,                                 // Exit
  23.   (EFI_IMAGE_UNLOAD)                            CoreUnloadImage,                          // UnloadImage
  24.   (EFI_EXIT_BOOT_SERVICES)                      CoreExitBootServices,                     // ExitBootServices
  25. };

Shell加载应用过程

我们应用程序运行 在Shell中
解析过程如下：

  1. InternalShellExecuteDevicePath
  2.     gBS->LoadImage         // 将文件加载到内存，生成Image对象
  3.   gBS->OpenProtocol // 获取命令行参数
  4.   gBS->StartImage        // 启动Image，调用CoreStartImage

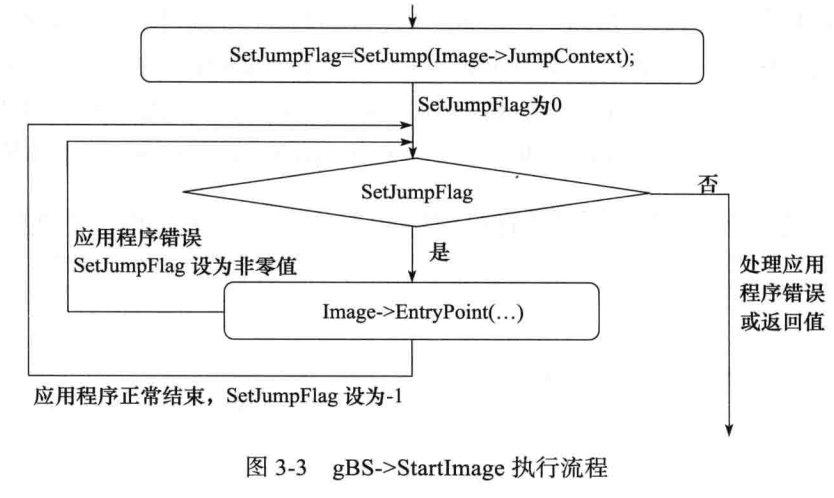

  8. CoreStartImage
  9.     // 设置退出时的位置
  10.     Image->JumpBuffer = AllocatePool  设置Long jump，用于退出程序
  11.   SetJumpFlag = SetJump (Image->JumpContext);
  13.   // 跳转到程序中运行
  14.   Image->Status = Image->EntryPoint (ImageHandle, Image->Info.SystemTable);
  15.       _ModuleEntryPoint()  // 入口 MdePkg\Library\UefiApplicationEntryPoint\ApplicationEntryPoint.c


  1. _ModuleEntryPoint
  2.     ProcessLibraryConstructorList // 所有库的构造函数
  3.   ProcessModuleEntryPointList   // 调用Image main的入口函数
  4.   ProcessLibraryDestructorList  // 所有库的析构函数

这三个函数，在build的时候，根据inf文件生成 Autogen.c和Autogen.h文件，这三个函数就是Autogen文件的一部分。

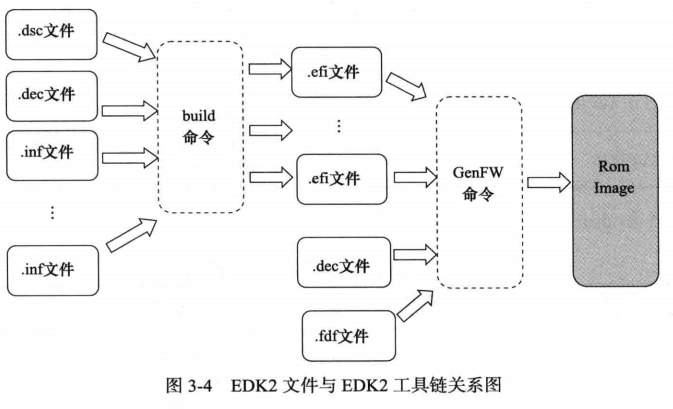

dsc，dec，fdt文件描述

dsc文件（Platform Description File）
dec文件（Package Declaration File） 包声明文件。
fdt文件 用于生成Image文件。
