配置空间访问专栏

参考：《PCI Express Base_r5_1》 7.2 章节
**

Intel关于配置空间访问描述

在X86架构上有关于这部分的描述：
10th Generation Intel® Core™ Processors, Datasheet Volume 1 of 2 中 P29页描述：

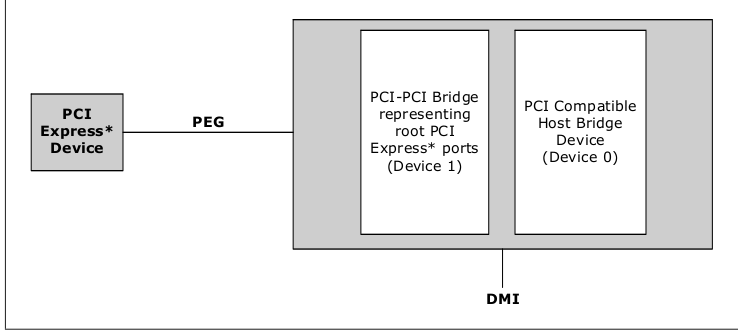

PCI Express *将配置空间扩展到每个设备/功能4K字节。

PCI Express 配置空间分为 **一个PCI兼容区域（就是前256个字节组成）和 一个扩展的PCI Express 区域（就是 0x100-0xFFF）**。

PCI前256字节配置空间：可以通过 PCI规范中定义的机制（就是 通过 0cf8-0cff : PCI conf1 两个ioport通过BDF来寻址访问 ） 或 使用PCI Express 增强配置机制（ECAM-* PCI Express Enhanced Configuration Access Mechanism**）访问机制来访问PCI兼容区域。

PCI的0x100-0xFFF的ECAM访问，使用ioremap去访问PCI Express区域，这个属于硬件支持，基地址从ACPI来获取到。

PCI Express 主机桥，将内存映射的PCI Express 配置空间访问从主机处理器转换为PCI Express 配置周期。为了保持与PCI配置寻址机制的兼容性，建议系统软件仅使用32位操作（32位对齐）访问增强的配置空间。有关PCI兼容和PCI Express 增强配置机制和事务规则的详细信息，请参阅《 PCI Express基本规范》。

IO端口访问

  1. request_region(0xCF8, 8, "PCI conf1")

X86使用0xCF8（bus+device+）,0xCFC作为IO端口来访问PCI，对PCI主桥校验

  1. baiy@ubuntu:output$ sudo  cat /proc/ioports   | grep PCI
  2. 0000-0cf7 : PCI Bus 0000:00
  3. 0cf8-0cff : PCI conf1                                #   访问基础配置空间
  4. ......

这就是PCI基础配置空间读写的真实方法：

  1. inno@DEV-005:~$ sudo cat /proc/ioports  | grep "PCI conf"
  2. 0cf8-0cff : PCI conf1
  4. // arch/x86/direct.c中
  5. #define PCI_CONF1_ADDRESS(bus, devfn, reg) \
  6.     (0x80000000 | ((reg & 0xF00) << 16) | (bus << 16) \
  7.     | (devfn << 8) | (reg & 0xFC))
  8. outl(PCI_CONF1_ADDRESS(bus, devfn, reg), 0xCF8);  // 配置地址
  9. u32 value = inl(0xCFC); // 读取配置

CONFIG_ADDRESS寄存器格式：
31 位：Enabled位。
23:16 位：总线编号。 // bus
15:11 位：设备编号。 // devfn[7:3]
10: 8 位：功能编号。 // devfn[2:0]
7: 2 位：配置空间寄存器编号。 // 配置空间偏移地址, 注：因为是32位端口，所以4字节访问。 // 所以支持0x00-0xFF的配置空间访问
1: 0 位：恒为“00”。这是因为CF8h、CFCh端口是32位端口。

ECAM访问

MCFG访问机制

上节问题：IO端口访问配置空间偏移地址只有8-bit,所以只能访问配置空间0x00-0xFF地址，但PCIE可支持4K个地址偏移，怎么办？　

PCI访问0x100-0xFFF是通过MCFG作为基地址映射来访问的，那么MCFG怎么查看？
在 PCIE ECAM机制 和 《PCI Express Base_r5_1》 7.2 章节 中描述：

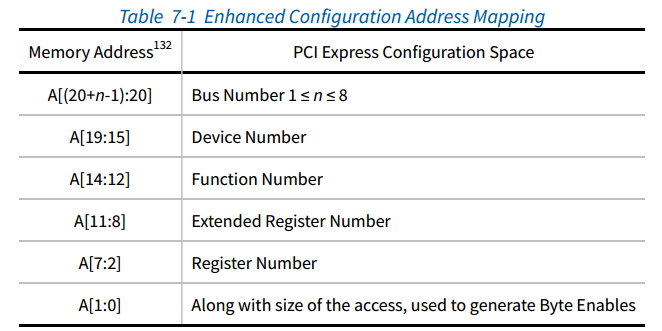

ECAM是访问PCIe配置空间一种机制，PCIe配置空间大小是4k 4kbyte寄存器地址空间，需要12bit bit 0~bit11 Function Number bit 12~bit 14 Device Number bit 15~bit 19 Bus Number bit 20～bit 27 如何访问一个PCIe设备的配置空间呢 比如ECAM 基地址是0xd0000000 devmem 0xd0000000就是访问00:00.0 设备偏移0寄存器,就是Device ID和Vendor ID devmem 0xd0100000就是访问01:00.0 设备偏移0寄存器


那么，这个ECAM基地址是什么？不同PCIE设备的ECAM基地址怎么看？

方式一：可以尝试将ACPI表打开查看下：
注：打印dmar的acpi表信息（详细可参考 ACPI）

  1. sudo apt-get install -y iasl acpica-tools
  2. mkdir -p  testacpi  && cd testacpi
  3. acpidump > acpidump.out     # 将ACPI表二进制打印到文件
  4. acpixtract -a acpidump.out  # 解析acpi表，生成各个dat文件

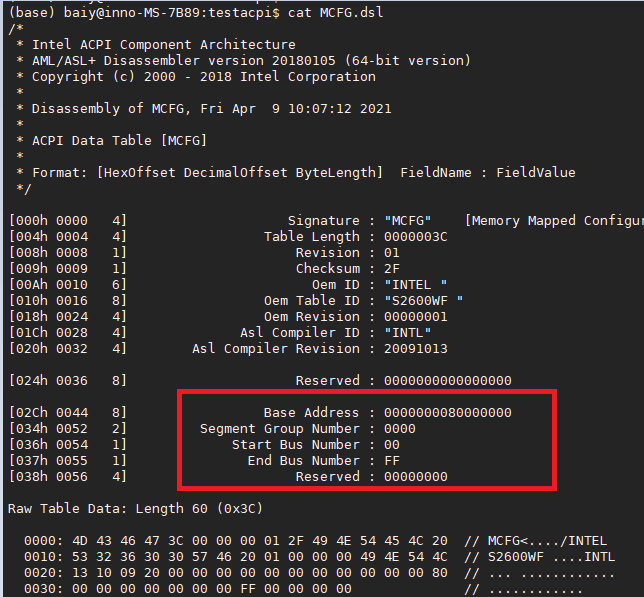

  5. iasl -d mcfg.dat            # iasl会解析acpi 二进制表，生成xxx.dsl描述文件
  6. cat mcfg.dsl                               # 可以查看mcfg的配置文件

方式二：通过/proc/iomem查看
比如Intel，我这里看到的是 0xE000_0000, Start BusNum=00, End BusNum=ff, 所以所有总线的ECAM都在这个空间,按照ECAM地址空间依次偏移即可。

  1. cat /proc/iomem | grep e0000000
  2. e0000000-eFFFFFFF  PCI MMCONFIG [bus 00 - ff]

方式三：启动信息描述
在系统启动过程中，有这么一句打印：

  1. 比如这个ECAM的基地址是0xe0000000
  2. [    0.111732] PCI: MMCONFIG for domain 0000 [bus 00-ff] at [mem 0xe0000000-0xefffffff] (base 0xe0000000)
  3. [    0.111734] PCI: MMCONFIG at [mem 0xe0000000-0xefffffff] reserved in E820

ECAM是如何初始化的

第一阶段：ECAM初始化
在系统启动前期，有个打印：

  1. [    0.149685] PCI: MMCONFIG for domain 0000 [bus 00-3f] at [mem 0xf8000000-0xfbffffff] (base 0xf8000000)
  2. [    0.149685] PCI: MMCONFIG at [mem 0xf8000000-0xfbffffff] reserved in E820
  1. // init.c:45:arch_initcall(pci_arch_init);
  2. pci_arch_init
  3.     if (!(pci_probe & PCI_PROBE_NOEARLY))
  4.         pci_mmcfg_early_init();                // 这里会初始化ECAM，

这个 pci_mmcfg_early_init 就是前期扫描mmcfg资源的
原理：

  1. 扫描系统主桥，判断系统主桥的Device 和 Vendor ID是否与 pci_mmcfg_probes 中的匹配，进入对应的初始化流程。
  2. 在初始化流程里，检测MCFG的配置，来获取MCFG的起始地址 以及 bus范围
  1. pci_mmcfg_early_init    // S:\linux-git\arch\x86\pci\mmconfig-shared.c
  2.     pci_mmcfg_check_hostbridge()  // 这里会扫描 pci_mmcfg_probes 数组，来匹配所有的MMCFG硬件
  3.         raw_pci_ops->read(0, bus, devfn, 0, 4, &l); // raw_pci_ops = &pci_direct_conf1; 读取对应设备的vendorID，判断是否与pci_mmcfg_probes一致
  4.     pci_mmcfg_e7520  // 这里假设匹配到Intel的e7520设备
  6. pci_mmcfg_e7520
  7.     raw_pci_ops->read(0, 0, PCI_DEVFN(0, 0), 0xce, 2, &win); // 获取ECAM的基地址
  8.   pci_mmconfig_add(0, 0, 255, win << 16)    // 将基地址添加到资源内，也就是 内核前期的打印信息

第二阶段：主桥映射

从ACPI获取MCFG基地址，并映射

  1. pci_mmcfg_late_init();
  2.      // #define ACPI_SIG_MCFG           "MCFG"    /* PCI Memory Mapped Configuration table */
  3.     acpi_table_parse(ACPI_SIG_MCFG, pci_mcfg_parse);  // "ACPI中关于MCFG的描述"
  1.    流程回顾
  1. pci_acpi_scan_root      // 主桥信息struct pci_root_info  和  struct pci_sysdata 初始化
  2.     -> acpi_pci_root_create // ECAM初始化，主桥资源初始化
  3.         -> if (ops->init_info && ops->init_info(info))  // ECAM 初始化 init_info = pci_acpi_root_init_info
  4.             -> setup_mcfg_map
  1.   主桥映射mcfg地址空间，并初始化接口

  1. unsigned int pci_probe = PCI_PROBE_BIOS | PCI_PROBE_CONF1 | PCI_PROBE_CONF2 |
  2.                 PCI_PROBE_MMCONF;
  4. ops->init_info(info)
  5.     pci_acpi_root_init_info
  6.         setup_mcfg_map(ci);
  7.             pci_mmconfig_insert(dev, seg, info->start_bus, info->end_bus,
  8.                      root->mcfg_addr);
  9.                 // 分配MCFG的 struct pci_mmcfg_region ！！！ 这里只分配主桥管理的BUS总线的资源,因为1个主桥并不一定全部0x00-0XFF的PCI总线
  10.                 cfg = pci_mmconfig_alloc(seg, start, end, addr);
  11.                 pci_mmcfg_check_reserved(dev, cfg, 0);            //  检测主桥对MMC的预留信息（非重点)
  12.                 insert_resource_conflict(&iomem_resource, &cfg->res);     // __insert_resource （ 非重点）
  14.                 pci_mmcfg_arch_map(cfg)
  15.                     cfg->virt = mcfg_ioremap(cfg);  // ！！！ 映射mcfg空间
  16.                 list_add_sorted(cfg);  // ！！！ pci_mmcfg_list 存放了全局所有主桥下的ECAM配置
  18.                 // 启动打印： PCI: MMCONFIG for domain 0000 [bus 00-ff] at [mem 0x80000000-0x8fffffff] (base 0x80000000)
  19.                 // PCI: MMCONFIG at [mem 0x80000000-0x8fffffff] reserved in E820  这两个地址就是前边看的acpi的地址
  21.             raw_pci_ext_ops = &pci_mmcfg;             // 这就是访问PCI 扩展空间的ECAM方式。

第三阶段：提供接口

内核启动后读写配置空间接口

  1. inline int pci_read_config_byte(struct pci_dev *dev, int where, u8 *val);
  2. inline int pci_read_config_word(struct pci_dev *dev, int where, u16 *val);
  3. inline int pci_read_config_dword(struct pci_dev *dev, int where, u32 *val);
  4. inline int pci_write_config_byte(struct pci_dev *dev, int where, u8 val);
  5. inline int pci_write_config_word(struct pci_dev *dev, int where, u16 val);
  6. inline int pci_write_config_dword(struct pci_dev *dev, int where, u32 val);
  9. raw_pci_ops = &pci_direct_conf1
  10. raw_pci_ext_ops = &pci_mmcfg;
  11. int raw_pci_read(unsigned int domain, unsigned int bus, unsigned int devfn,
  12.                         int reg, int len, u32 *val)
  13. {
  14.     if (domain == 0 && reg < 256 && raw_pci_ops)
  15.         return raw_pci_ops->read(domain, bus, devfn, reg, len, val);        // 0x00-0xff  使用io端口读写
  16.     if (raw_pci_ext_ops)
  17.         return raw_pci_ext_ops->read(domain, bus, devfn, reg, len, val);    // 0x100-0xfff 使用ecam方式读写
  18.     return -EINVAL;
  19. }
  21. int raw_pci_write(unsigned int domain, unsigned int bus, unsigned int devfn,
  22.                         int reg, int len, u32 val)
  23. {
  24.     if (domain == 0 && reg < 256 && raw_pci_ops)
  25.         return raw_pci_ops->write(domain, bus, devfn, reg, len, val);
  26.     if (raw_pci_ext_ops)
  27.         return raw_pci_ext_ops->write(domain, bus, devfn, reg, len, val);
  28.     return -EINVAL;
  29. }
  1. ECAM读写需要先将配置空间 map到本地，然后进行读写即可
  3. int pci_generic_config_read32(struct pci_bus *bus, unsigned int devfn,
  4.                   int where, int size, u32 *val)
  5. {
  6.     void __iomem *addr;
  8.     addr = bus->ops->map_bus(bus, devfn, where & ~0x3);
  9.     if (!addr) {
  10.         *val = ~0;
  11.         return PCIBIOS_DEVICE_NOT_FOUND;
  12.     }
  14.     *val = readl(addr);  // writel(val, addr);
  16.     if (size <= 2)
  17.         *val = (*val >> (8 * (where & 3))) & ((1 << (size * 8)) - 1);
  19.     return PCIBIOS_SUCCESSFUL;
  20. }
  22. /* ECAM ops for 32-bit access only (non-compliant) */
  23. struct pci_ecam_ops pci_32b_ops = {
  24.     .bus_shift    = 20,
  25.     .pci_ops    = {
  26.         .map_bus    = pci_ecam_map_bus,
  27.         .read        = pci_generic_config_read32,
  28.         .write        = pci_generic_config_write32,
  29.     }
  30. };
  32. 这里主要看 map_bus
  33. struct pci_config_window *cfg = bus->sysdata;
  34. void __iomem *base = cfg->win + (busn << cfg->ops->bus_shift);
