ACPI下的PCI初始化（重点）

参考：PCI总线的初始化

这里有一个ACPI(Advanced Configuration and Power Interface)，我的理解是ACPI提供了电源、硬件和固件的接口。这里只关注软件角度的ACPI的结构——在屏蔽了硬件细节的同时，提供了一系列系统资源，包括：

  • ACPI寄存器
  • ACPI BIOS
  • ACPI Tables

arch_initcall

acpi_pci_init（了解）

注：这部分虽然也在arch_initcall，但在pci 的 arch_initicall之后

注册一个全局的acpi_pci_bus总线，并添加到ACPI的全局总线链表中：bus_type_list

  1. // pci-acpi.c:1360:arch_initcall(acpi_pci_init);
  3. acpi_pci_init
  4.     register_acpi_bus_type(&acpi_pci_bus);
  5.         list_add_tail(&type->list, &bus_type_list); // 添加到全局bus_type_list总线链表中
  6.     pci_set_platform_pm(&acpi_pci_platform_pm);      // 设置全局的pci相关pm管理接口

subsys_initcall


重点描述

  • 从ACPI获取UEFI中给PCI设备分配得资源表信息
  • ECAM地址获取及ioremap
  • 初始化PCI设备resouce信息（下节）
  • 系统启动过程中得打印分析

acpi_init（重点）

因为PCI的枚举牵扯到了这部分，所以这里也跟踪下代码 4.驱动初始化流程-主桥 - 图1

ACPI初始化主流程

APCI关于PCI主桥设备的总线的匹配（了解）

EDK II之Device Path 中描述了PNP0A3是 PCI Host Bridge， 所以这边用PNP0A03

  1. // subsys_initcall(acpi_init);
  2. // 这部分是ACPI的扫描部分，可以快速看下，类似platform这种
  3. acpi_init
  4.     acpi_bus_init();
  5.     pci_mmcfg_late_init();
  6.     acpi_scan_init();
  7.         acpi_pci_root_init();
  8.             acpi_scan_add_handler_with_hotplug(&pci_root_handler, "pci_root");
  9.         acpi_pci_link_init();
  10.         acpi_bus_scan(ACPI_ROOT_OBJECT);
  11.             acpi_bus_attach
  12.                 acpi_scan_attach_handler // 进行检测
  13.                       handler = acpi_scan_match_handler(hwid->id, &devid);
  14.                          handler->attach(device, devid); // 匹配上边的acpi_pci_root_init，进入attach
  16. // 匹配表
  17. static const struct acpi_device_id root_device_ids[] = {
  18.     {"PNP0A03", 0},   // PCIE主桥
  19.     {"", 0},
  20. };
  21. static struct acpi_scan_handler pci_root_handler = {
  22.     .ids = root_device_ids,
  23.     .attach = acpi_pci_root_add,
  24.     .detach = acpi_pci_root_remove,
  25.     .hotplug = {
  26.         .enabled = true,
  27.         .scan_dependent = acpi_pci_root_scan_dependent,
  28.     },
  29. };

ACPI主桥分配（ 重点 ）

acpi_pci_root_add 参考：ACPI PCI Root Bridge Driver

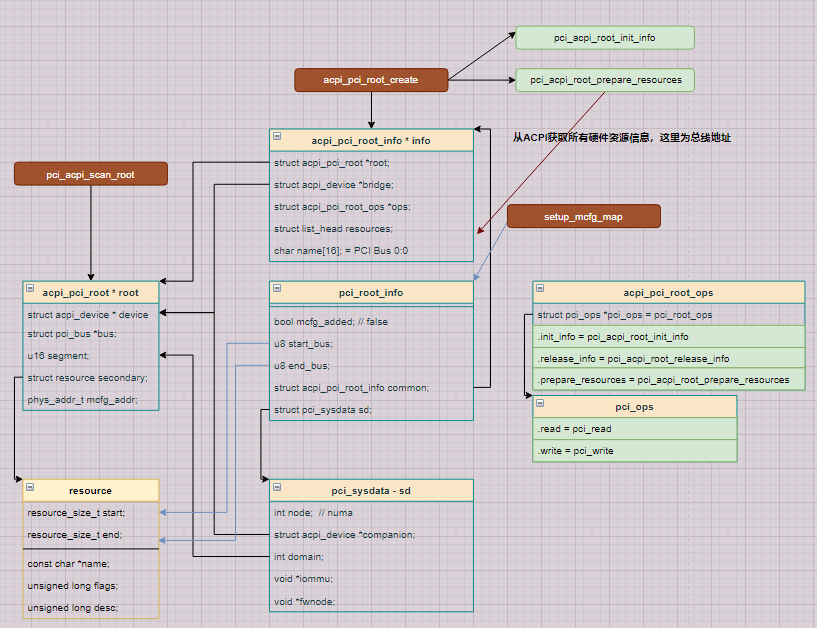

类图参考： acpi_pci.drawio 最好参考acpi的图进行代码阅读

小知识：判断服务器有多少主桥？每个主桥管哪些总线

  1. dmesg 可以看到(acpi_pci_root_add函数打印)出现了：
  2. [    0.181405] ACPI: PCI Root Bridge [PCI0] (domain 0000 [bus 00-1E])  # [PCIn] [bus 00-1E], 那么00就是root的BUS号
  3. [    0.181405] PCI host bridge to bus 0000:00  .. 主桥初始化
  4. [    0.181993] PCI host bridge to bus 0000:00  .. 主桥资源的信息表
  5. [    0.181995] pci_bus 0000:00: root bus resource [bus 00-1E]
  6. [    0.181996] pci_bus 0000:00: root bus resource [io  0x0000-0x0cf7 window]
  7. [    0.181998] pci_bus 0000:00: root bus resource [io  0x0d00-0xffff window]
  8. [    0.181999] pci_bus 0000:00: root bus resource [mem 0x000a0000-0x000bffff window]
  9. [    0.182000] pci_bus 0000:00: root bus resource [mem 0x90000000-0xdfffffff window]
  10. [    0.182001] pci_bus 0000:00: root bus resource [mem 0xfd000000-0xfe7fffff window]
  11. .......
  14. [    0.181405] ACPI: PCI Root Bridge [PCI1] (domain 0000 [bus 1F-FF])  # [PCIn] [bus 1F-fe], 那么17就是root的BUS号
  15. ......
  17. 可以看到  PC1 已经枚举到bus ff了，那么支持2个主桥

目前所能见到的设备大概只有一个SEG，下边挂了N个主桥，来支持0x00-0xFF的PCI BUS 4.驱动初始化流程-主桥 - 图2

在前边注册到设备后，每检测到一个主桥，会进入 acpi_pci_root_add中，进行初始化。
又因为支持了多个主桥，所以这个函数可能会进入多次。

  2. // 这部分是acpi_pci_root部分，需要看下
  3. acpi_pci_root_add  // 分配一个acpi_pci_root，并对其进行初始化，一般情况下仅含有一个HOST桥。
  4.     root = kzalloc(sizeof(struct acpi_pci_root), GFP_KERNEL); // 分配acpi_pci_root
  6.     // 下边这部分与BIOS相关：获取ROOT的主设备号
  7.     acpi_evaluate_integer(&segment); // 从BIOS里边获取SEG信息， 就是pci的domain == 0
  8.     try_get_root_bridge_busnr(&root->secondary); // 获取domain下边的总线个数
  11.     // 内核打印定位（！！！关键点调试用）：
  12.     // dmesg输出： ACPI: PCI Root Bridge [PCI0] (domain 0000 [bus 00-7f])
  13.     #define ACPI_PCI_ROOT_CLASS        "pci_bridge"
  14.     #define ACPI_PCI_ROOT_DEVICE_NAME    "PCI Root Bridge"
  15.     strcpy(acpi_device_name(device), ACPI_PCI_ROOT_DEVICE_NAME);
  16.     strcpy(acpi_device_class(device), ACPI_PCI_ROOT_CLASS);
  17.     pr_info(PREFIX "%s [%s] (domain %04x %pR)..."); // ！！！ 打印了对应主桥的SEG和所管理的BUS号：root->segment和&root->secondary
  19.     //  Scan the Root Bridge
  20.     root->bus = pci_acpi_scan_root(root); // PCI总线初始化的入口函数  ！！！ 重点
  21.     pci_bus_add_devices(root->bus);

小知识： acpi_evaluate_integer的作用： 内核ACPI函数API之acpi_evaluate_integer 和 ACPI PCI Root Bridge Driver

**

主桥的创建-1： pci_acpi_scan_root
  1. pci_acpi_scan_root(root);  // 枚举PCI设备
  2.     // number of PCI domain， busnum 都从BIOS获取
  3.     int domain = root->segment;  // 注：这个函数给我们最大疑惑是：domain是多少？busnum是多少？ 大部分情况下，domain=0（也就是SEG），根据打印可以看到
  4.     int busnum = root->secondary.start;  // 设备给每一个domain下的主桥分配一段总线域，总共簇成了0x00-0xFF  可以看内核中的打印（也许支持多个主桥）。
  6.     bus = pci_find_bus(domain, busnum);  // domain=0,busnum=0, qemu模拟没找到
  7.     // 通过pci_find_bus查找HOST Bridge对应的segment，bus num有没有被注册，如果注册了就更新一下信息，
  8.     // 没有注册则调用acpi_pci_root_create创建,该函数中有两个比较重要，一个是pci_create_root_bus
  10.     if(bus){ // 不考虑
  11.         ...
  12.     } else { // this branch
  13.         info->sd.domain = domain;
  14.         info->sd.node = node;
  15.         info->sd.companion = root->device;
  16.         acpi_pci_root_create(重点)
  18.         // 设置整条链路的maxpayload配置(专栏 max payload讲述）
  19.         list_for_each_entry(child, &bus->children, node)
  20.             pcie_bus_configure_settings(child);
  1. acpi_pci_root_create(重点)
  2.     ops->init_info(info)； // acpi_pci_root_ops的  pci_acpi_root_init_info
  3.         pci_acpi_root_init_info(info)  // CONFIG_PCI_MMCONFIG=y，ECAM初始化
  5.         // 设备资源的获取
  6.         ops->prepare_resources(info); // acpi_pci_root_ops的   pci_acpi_root_prepare_resources 资源扫描
  8. pci_acpi_root_prepare_resources(info);  // 从ACPI获取所有设备资源信息
  9. pci_acpi_root_add_resources(info);        // 添加acpi 资源
  10. pci_add_resource(&info->resources, &root->secondary);
  12. // 创建host_bridge
  13. pci_create_root_bus                            // 创建host bridge
  14.     pci_register_host_bridge(bridge);        // 创建root bus  ******************* 也是重点
  16. // 扫描child bus ** 子设备创建
  17. pci_scan_child_bus(bus);                    // 查看下一章节

MCFG的资源分配：init_info函数
  1. unsigned int pci_probe = PCI_PROBE_BIOS | PCI_PROBE_CONF1 | PCI_PROBE_CONF2 |
  2.                 PCI_PROBE_MMCONF;
  4. ops->init_info(info)
  5.     pci_acpi_root_init_info
  6.         setup_mcfg_map(ci);
  7.             pci_mmconfig_insert(dev, seg, info->start_bus, info->end_bus,
  8.                      root->mcfg_addr);
  9.                 // 分配MCFG的 struct pci_mmcfg_region ！！！ 这里只分配主桥管理的BUS总线的资源,因为1个主桥并不一定全部0x00-0XFF的PCI总线
  10.                 cfg = pci_mmconfig_alloc(seg, start, end, addr);
  11.                 pci_mmcfg_check_reserved(dev, cfg, 0);            //  检测主桥对MMC的预留信息（非重点)
  12.                 insert_resource_conflict(&iomem_resource, &cfg->res);     // __insert_resource （ 非重点）
  14.                 pci_mmcfg_arch_map(cfg)
  15.                     cfg->virt = mcfg_ioremap(cfg);  // ！！！ 映射mcfg空间
  16.                 list_add_sorted(cfg);  // ！！！ pci_mmcfg_list 存放了全局所有主桥下的ECAM配置
  18.                 // 启动打印： PCI: MMCONFIG for domain 0000 [bus 00-ff] at [mem 0x80000000-0x8fffffff] (base 0x80000000)
  19.                 // PCI: MMCONFIG at [mem 0x80000000-0x8fffffff] reserved in E820  这两个地址就是前边看的acpi的地址
  21.             raw_pci_ext_ops = &pci_mmcfg;             // 这就是访问PCI 扩展空间的ECAM方式。

资源的扫描过程

每个PCI设备在BAR中描述自己需要占用多少地址空间，bios通过所有设备的这些信息构建一张address map，
描述系统中资源的分配情况，然后在合理的将地址空间配置给每个PCI设备。

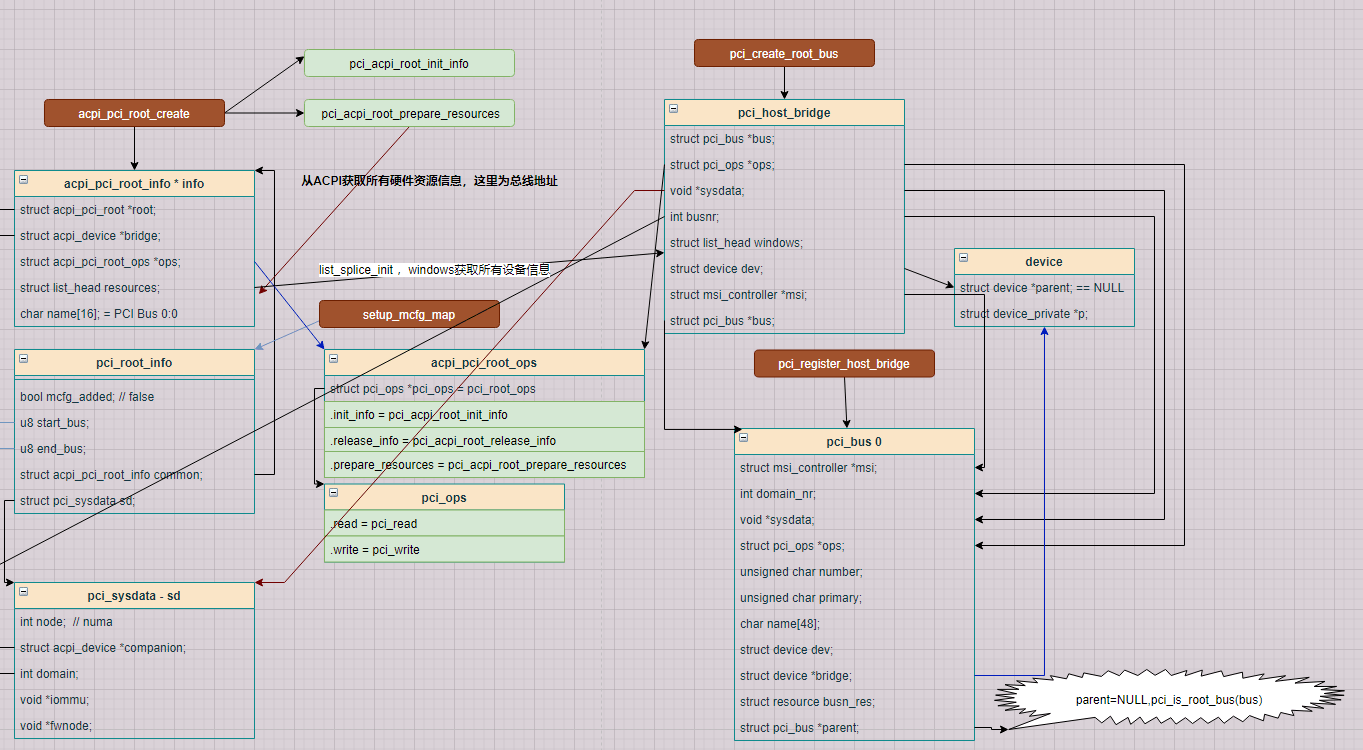

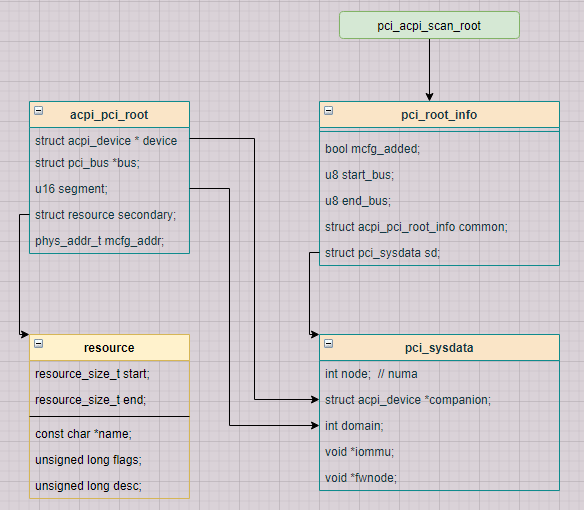

pci_acpi_scan_root 下函数的类图类图
其中，segment=0， secondary为 [bus 00-ff]

在资源扫描过程有以下几部分：

  1. static struct acpi_pci_root_ops acpi_pci_root_ops = {
  2.     .pci_ops = &pci_root_ops,
  3.     .init_info = pci_acpi_root_init_info,
  4.     .release_info = pci_acpi_root_release_info,
  5.     .prepare_resources = pci_acpi_root_prepare_resources,
  6. };
  9. if (ops->init_info && ops->init_info(info))  // pci_acpi_root_init_info(info)  MCFG的资源管理
  10.     goto out_release_info;
  11. if (ops->prepare_resources)
  12.     ret = ops->prepare_resources(info);        // pci_acpi_root_prepare_resources(info)  PCI的资源管理
  13. else
  14.     ......
  15. pci_acpi_root_add_resources(info);

**

资源管理接口

从ACPI中获取所有设备的资源信息，并添加到链表中

  1. ops->prepare_resources(info);
  2.     pci_acpi_root_prepare_resources
  3. pci_acpi_root_add_resources(info);
  4. pci_add_resource(&info->resources, &root->secondary);

**
pci_create_root_bus 主桥的分配

  1.  pci_create_root_bus     // 重点：分配主桥
  2.     struct pci_host_bridge *bridge  // 主桥描述结构体
  3.     pci_alloc_host_bridge(0); // 分配主桥对象 struct pci_host_bridge *bridge;
  5.     list_splice_init(resources, &bridge->windows); //
  7.     pci_register_host_bridge  // 注册主桥
  8.         dev_set_name(&bridge->dev, "pci%04x:%02x", pci_domain_nr(bus),
  9.                      bridge->busnr); // 这就是主桥编号是： 0000:00的来源
  11.         # 打印当前主桥的内容
  12.         设置当前主桥在PCI总线域的地址区范围（重点，后期设备初始化需要靠这个来确定存储区地址），注：这里明显windows offset==0
  13.         [    0.125794] PCI host bridge to bus 0000:00
  14.         [    0.125797] pci_bus 0000:00: root bus resource [io  0x0000-0x0cf7 window]
  15.         [    0.125798] pci_bus 0000:00: root bus resource [io  0x0d00-0xffff window]
  16.         [    0.125799] pci_bus 0000:00: root bus resource [mem 0x000a0000-0x000bffff window]
  17.         [    0.125800] pci_bus 0000:00: root bus resource [mem 0xbf800000-0xfeafffff window]
  18.         [    0.125801] pci_bus 0000:00: root bus resource [bus 00-3f]

**

mps和mrrs (这部分在mps专栏分析)

参考： PCIe学习笔记之Max payload size 和 PCI Express Base_r5_1.pdf 中 7.5.3章节（PCIE CAP）

  1. struct pci_bus *child;
  2. list_for_each_entry(child, &bus->children, node)
  3.     pcie_bus_configure_settings(child);                // drivers/pci/probe.c
  6. enum pcie_bus_config_types {
  7.     PCIE_BUS_TUNE_OFF,    /* don't touch MPS at all */
  8.     PCIE_BUS_DEFAULT,    /* ensure MPS matches upstream bridge */
  9.     PCIE_BUS_SAFE,        /* use largest MPS boot-time devices support */
  10.     PCIE_BUS_PERFORMANCE,    /* use MPS and MRRS for best performance */
  11.     PCIE_BUS_PEER2PEER,    /* set MPS = 128 for all devices */
  12. };
  13. enum pcie_bus_config_types pcie_bus_config = PCIE_BUS_DEFAULT;
  14. pcie_bus_configure_settings
  15.     if (!pci_is_pcie(bus->self)) return;   // 只有PCIE支持maxpayload，因为这个配置在PCIE里边
  17.     pcie_bus_configure_set(bus->self, &smpss);
  19.     pci_walk_bus(bus, pcie_bus_configure_set, &smpss);

重点函数1
  1. static int pcie_bus_configure_set(struct pci_dev *dev, void *data)
  2. {
  3.     int mps, orig_mps;
  5.     if (!pci_is_pcie(dev))            // PCIE才只是MPS调整
  6.         return 0;
  8.     if (pcie_bus_config == PCIE_BUS_TUNE_OFF ||
  9.         pcie_bus_config == PCIE_BUS_DEFAULT)            // 这两种配置不进行设置
  10.         return 0;
  12.     mps = 128 << *(u8 *)data;
  13.     orig_mps = pcie_get_mps(dev);                                // 从Device Control Register获取MPS
  14.         pcie_capability_read_word(dev, PCI_EXP_DEVCTL, &ctl);
  15.         return 128 << ((ctl & PCI_EXP_DEVCTL_PAYLOAD) >> 5);    // MPS配置
  18.     pcie_write_mps(dev, mps);                                    // 根据参数配置mps
  19.         if (pcie_bus_config == PCIE_BUS_PERFORMANCE) {            // 最优化的MPS配置
  20.             mps = 128 << dev->pcie_mpss;
  22.         }
  23.         rc = pcie_set_mps(dev, mps);                            // 配置Device Control Register的MPS
  25.     pcie_write_mrrs(dev);        // PCIE_BUS_PERFORMANCE 才支持
  26.         mrrs = pcie_get_mps(dev);    // mrrs = Device Control Register的MPS
  28.         while (mrrs != pcie_get_readrq(dev) && mrrs >= 128) {  // 从Device Control Register获取MRRS，往最高性能配置MRRS，失败后依次降低
  29.             rc = pcie_set_readrq(dev, mrrs);
  30.             if (!rc)
  31.                 break;
  33.             dev_warn(&dev->dev, "Failed attempting to set the MRRS\n");
  34.             mrrs /= 2;
  35.         }
  37.     dev_info(&dev->dev, "Max Payload Size set to %4d/%4d (was %4d), Max Read Rq %4d\n",
  38.          pcie_get_mps(dev), 128 << dev->pcie_mpss,
  39.          orig_mps, pcie_get_readrq(dev));
  41.     return 0;
  42. }
