1 直连路由形成的2个条件是什么

参考答案
配置接口IP地址
接口状态up

2 描述默认路由与静态路由的区别

参考答案
1）默认路由是一种特殊的静态路由
2）默认路由的目标网络为0.0.0.0/0.0.0.0，可匹配任何目标地址
3）只有当从路由表中找不到任何明确匹配的路由条目时，才会使用默认路由

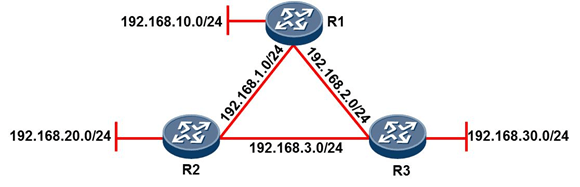

3 如图-1所示，配置静态路由实现各网段互通

EXERCISE2 - 图1
图-1
参考答案
1）R1的关键配置如下
[R1]ip route-static 192.168.20.0 255.255.255.0 192.168.1.2 //添加到20.0网段的静态路由
[R1]ip route-static 192.168.30.0 255.255.255.0 192.168.2.3 //添加到30.0网段的静态路由
[R1]ip route-static 192.168.3.0 255.255.255.0 192.168.1.2 //添加到3.0网段的静态路由
[R1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.3 //添加到3.0网段的静态路由

2）R2的关键配置如下
[R2]ip route-static 192.168.10.0 255.255.255.0 192.168.1.1
[R2]ip route-static 192.168.30.0 255.255.255.0 192.168.3.3
[R2]ip route-static 192.168.2.0 255.255.255.0 192.168.1.1
[R2]ip route-static 192.168.2.0 255.255.255.0 192.168.3.3

3）R3的关键配置如下
[R3]ip route-static 192.168.10.0 255.255.255.0 192.168.2.1
[R3]ip route-static 192.168.20.0 255.255.255.0 192.168.3.2
[R3]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1
[R3]ip route-static 192.168.1.0 255.255.255.0 192.168.3.2

4 全网配置静态路由互通，并实现以下要求

1）192.168.20.0/24访问192.168.30.0/24时，数据从R2到R3
2）192.168.20.0/24访问192.168.10.0/24时，数据从R2经过R1到R3如图-2所示。
EXERCISE2 - 图2
图-2
参考答案
1）R1的关键配置如下
R1(config)# ip route 192.168.10.0 255.255.255.0 192.168.2.3

2）R2的关键配置如下
R2(config)# ip route 192.168.10.0 255.255.255.0 192.168.1.1
R2(config)# ip route 192.168.30.0 255.255.255.0 192.168.3.3

3）R3的关键配置如下
R3(config)# ip route 192.168.20.0 255.255.255.0 192.168.3.2

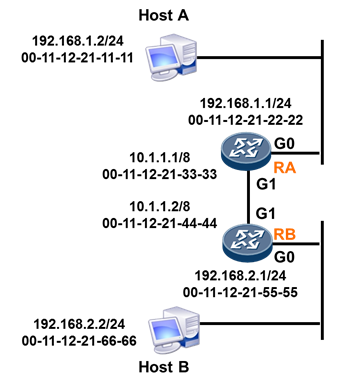

5 如图-3所示，Host A向Host B发送数据，请描述路由器转发数据包的封装过程

EXERCISE2 - 图3
图-3
参考答案
1）Host A向Host B发送数据，在网络层封装成数据包，IP数据包的首部包含了源地址和目的地址。源地址即本机地址192.168.1.2，目的地址为Host B的地址即192.168.2.2。Host A会用本机配置的24位掩码与目的地址进行“与”运算，得出目的地址与本机地址不在同一网段，因此发往Host B的数据包需要经过网关Router A转发。
2）Host A通过ARP请求获得默认网关Router A G0口的MAC地址00-11-12-21-22-22。在数据链路层Host A将IP数据包封装成以太网数据帧，在以太网帧首部的源MAC地址为00-11-12-21-11-11，目的MAC地址为网关G0口的MAC地址00-11-12-21-22-22。
3）Router A从G0口接收到数据帧，把数据链路层的封装去掉，Router A认为这个IP数据包是要通过自己进行路由转发，Router A会查找自己的路由表，寻找与目标IP地址192.168.2.2相匹配的路由表项，根据路由表的下一跳地址将数据包转发到G1接口。
4）在G1接口Router A重新封装以太网帧，此时源MAC地址为Router A的G1口MAC地址00-11-12-21-33-33，目的MAC地址为与之相连的Router B的G1口MAC地址00-11-12-21-44-44。
5）Router B从G1口接收到数据帧，同样会把数据链路层的封装去掉，并对目的IP地址进行检查，并与路由表进行匹配，然后根据路由表的下一跳信息将数据包转发到G0接口。Router B发现目的网段与自己的G0接口直接相连，通过ARP广播，Router B获得Host B以太口的MAC地址00-11-12-21-66-66。Router B再将IP数据包封装成以太网帧，源MAC地址为Router B的G0口MAC地址00-11-12-21-55-55，目的MAC地址为Host B的MAC地址00-11-12-21-66-66。封装完毕后，将以太网帧从G0接口发往Host B。
