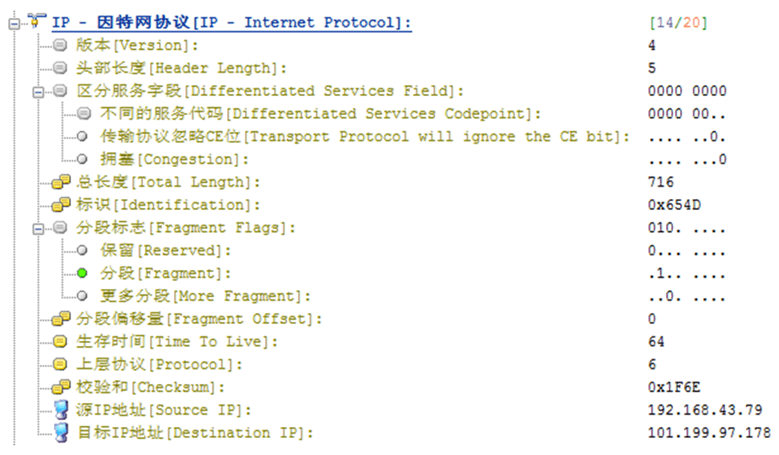

1 如图-1所示，IP头部长度是多少？TTL是多少？上层协议6代表什么

EXERCISE3 - 图1
图-1
参考答案
IP头部长度是20字节，TTL是64，上层协议6代表TCP。

2 如图-2所示，在路由器R2的G0/0/1口抓包，抓到的包如图-3所示，请问PC2是否能收到该数据包

EXERCISE3 - 图2
图-2
EXERCISE3 - 图3
图-3
参考答案
PC2不能收到该数据包，因为其TTL=1。

3 如图-4所示，PC1（192.168.1.1）向PC2（192.168.2.1）发送数据，请描述IP数据包的封装过程

EXERCISE3 - 图4
图-4
参考答案
此过程IP地址始终不变，MAC地址一直在变，如图-5所示。
EXERCISE3 - 图5
图-5

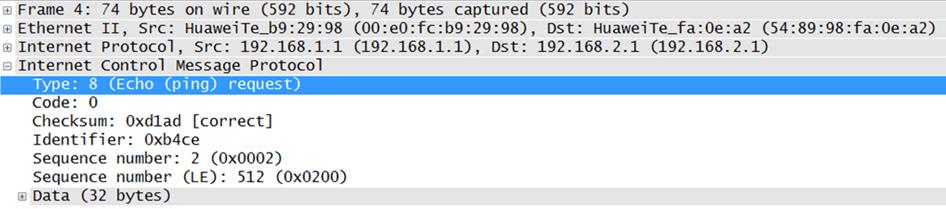

4 在网络中抓到的数据包如图-6所示，请问这是什么报文

EXERCISE3 - 图6
图-6
参考答案
ICMP的Echo报文。

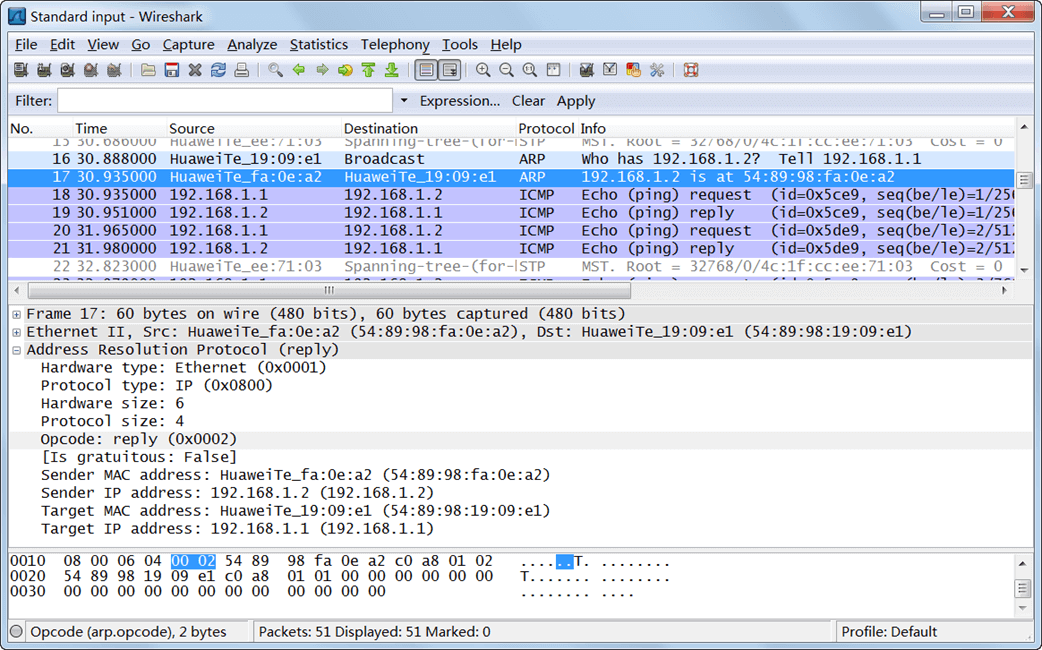

5 ARP回应包如图-7所示，当主机收到该数据包后，根据哪个字段中的MAC地址来更新ARP缓存表

EXERCISE3 - 图7
图-4
参考答案
Sender MAC address字段。
