NTD TCNA DAY01
1 案例1：配置VLAN
1.1 问题
- 创建VLAN 10、20、30
- 将端口加入VLAN
- 查看VLAN信息
1.2 方案
使用eNSP搭建实验环境，如图-1所示。
图-11.3 步骤
实现此案例需要按照如下步骤进行。
1）创建VLAN 10、20、30system-view //进入系统视图
[Huawei]vlan 10 //创建vlan
[Huawei]vlan 20
[Huawei]vlan 30
2）将端口加入VLAN
[Huawei]interface Ethernet0/0/1
[Huawei-Ethernet0/0/1]port link-type access //设置端口模式为access
[Huawei-Ethernet0/0/1]port default vlan 10 //把端口加入vlan10
[Huawei]interface Ethernet0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 10
[Huawei]interface Ethernet0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 20
[Huawei]interface Ethernet0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 20
[Huawei]interface Ethernet0/0/5
[Huawei-Ethernet0/0/5]port link-type access
[Huawei-Ethernet0/0/5]port default vlan 20
[Huawei]interface Ethernet0/0/6
[Huawei-Ethernet0/0/6]port link-type access
[Huawei-Ethernet0/0/6]port default vlan 30
[Huawei]interface Ethernet0/0/7
[Huawei-Ethernet0/0/7]port link-type access
[Huawei-Ethernet0/0/7]port default vlan 30
3）查看VLAN信息
[Huawei]dis vlan //显示vlan信息
The total number of vlans is : 4
——————————————————————————————————
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
——————————————————————————————————
VID Type Ports
————————————————————————————————————————
1 common UT:Eth0/0/8(D) Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D)
Eth0/0/12(D) Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D)
Eth0/0/16(D) Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D)
Eth0/0/20(D) Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D)
GE0/0/2(D)
10 common UT:Eth0/0/1(D) Eth0/0/2(D)
20 common UT:Eth0/0/3(D) Eth0/0/4(D) Eth0/0/5(D)
30 common UT:Eth0/0/6(D) Eth0/0/7(D)
VID Status Property MAC-LRN Statistics Description
——————————————————————————————————
1 enable default enable disable VLAN 0001
10 enable default enable disable VLAN 0010
20 enable default enable disable VLAN 0020
30 enable default enable disable VLAN 0030
[Huawei]dis port vlan //显示vlan端口信息
Port Link Type PVID Trunk VLAN List
——————————————————————————————————
Ethernet0/0/1 access 10 -
Ethernet0/0/2 access 10 -
Ethernet0/0/3 access 20 -
Ethernet0/0/4 access 20 -
Ethernet0/0/5 access 20 -
Ethernet0/0/6 access 30 -
Ethernet0/0/7 access 30 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
Ethernet0/0/13 hybrid 1 -
Ethernet0/0/14 hybrid 1 -
Ethernet0/0/15 hybrid 1 -
Ethernet0/0/16 hybrid 1 -
Ethernet0/0/17 hybrid 1 -
Ethernet0/0/18 hybrid 1 -
Ethernet0/0/19 hybrid 1 -
Ethernet0/0/20 hybrid 1 -
Ethernet0/0/21 hybrid 1 -
Ethernet0/0/22 hybrid 1 -
GigabitEthernet0/0/1 hybrid 1 -
GigabitEthernet0/0/2 hybrid 1 -
2 案例2：VLAN与Trunk配置
2.1 问题
2.2 方案
2.3 步骤
实现此案例需要按照如下步骤进行。
1）配置第1台交换机
[SW1]vlan 5
[SW1]vlan 10
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 5
[SW1]interface Ethernet0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10
[SW1]interface Ethernet0/0/24
[SW1-Ethernet0/0/24]port link-type trunk //设置端口为trunk模式
[SW1-Ethernet0/0/24]port trunk allow-pass vlan 5 10 //允许特定的vlan数据帧通过
2）配置第2台交换机
[SW2]vlan 5
[SW2]vlan 10
[SW2]interface Ethernet0/0/3
[SW2-Ethernet0/0/3]port link-type access
[SW2-Ethernet0/0/3]port default vlan 5
[SW2]interface Ethernet0/0/4
[SW2-Ethernet0/0/4]port link-type access
[SW2-Ethernet0/0/4]port default vlan 10
[SW2]interface Ethernet0/0/24
[SW2-Ethernet0/0/24]port link-type trunk
[SW2-Ethernet0/0/24]port trunk allow-pass vlan 5 10
3）测试
VLAN 5的2台主机能够互通，VLAN 10的2台主机能够互通。
VLAN 5与VLAN 10的2台主机不能够互通。
3 案例3：配置Hybrid端口
3.1 问题
实现不同vlan间PC不可互访，而不同vlan的PC均可访问服务器的特殊效果，具体要求如下。
- 在交换机中创建相关vlan
- 修改端口模式与pvid
- 修改端口允许通过的数据帧
- 结果验证，vlan5与vlan10的pc不可以互通，但它们均可与服务器互通
3.2 方案

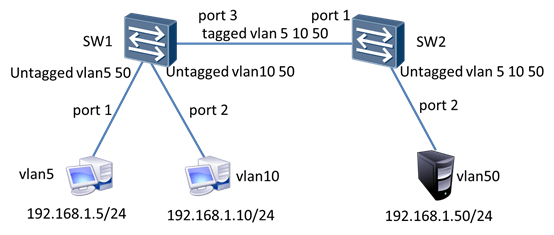

使用eNSP搭建实验环境，如图-3所示。
图-33.3 步骤
实现此案例需要按照如下步骤进行。
1）配置第1台交换机
[SW1]vlan batch 5 10 50 //批量创建vlan
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port hybrid untagged vlan 5 50 //vlan5和vlan50的数据帧不加标签
[SW1-Ethernet0/0/1]port hybrid pvid vlan 5 //把端口加入vlan5
[SW1]interface Ethernet0/0/2
[SW1-Ethernet0/0/2]port hybrid untagged vlan 10 50
[SW1-Ethernet0/0/2]port hybrid pvid vlan 10
[SW1]interface Ethernet0/0/3
[SW1-Ethernet0/0/3]port hybrid tagged vlan 5 10 50 //为vlan5、10、50添加标签
[SW1]dis vlan
The total number of vlans is : 4
—————————————————————————————————
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
——————————————————————————————————
VID Type Ports
————————————————————————————————————————
1 common UT:Eth0/0/1(U) Eth0/0/2(U) Eth0/0/3(U) Eth0/0/4(D)
Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)
Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)
Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)
Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)
Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D)
5 common UT:Eth0/0/1(U)
TG:Eth0/0/3(U)
10 common UT:Eth0/0/2(U)
TG:Eth0/0/3(U)
50 common UT:Eth0/0/1(U) Eth0/0/2(U)
TG:Eth0/0/3(U)
VID Status Property MAC-LRN Statistics Description
——————————————————————————————————
1 enable default enable disable VLAN 0001
5 enable default enable disable VLAN 0005
10 enable default enable disable VLAN 0010
50 enable default enable disable VLAN 0050
[SW1]dis port vlan
Port Link Type PVID Trunk VLAN List
——————————————————————————————————
Ethernet0/0/1 hybrid 5 -
Ethernet0/0/2 hybrid 10 -
Ethernet0/0/3 hybrid 1 5 10 50
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
Ethernet0/0/6 hybrid 1 -
Ethernet0/0/7 hybrid 1 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
Ethernet0/0/13 hybrid 1 -
Ethernet0/0/14 hybrid 1 -
Ethernet0/0/15 hybrid 1 -
Ethernet0/0/16 hybrid 1 -
Ethernet0/0/17 hybrid 1 -
Ethernet0/0/18 hybrid 1 -
Ethernet0/0/19 hybrid 1 -
Ethernet0/0/20 hybrid 1 -
Ethernet0/0/21 hybrid 1 -
Ethernet0/0/22 hybrid 1 -
GigabitEthernet0/0/1 hybrid 1 -
GigabitEthernet0/0/2 hybrid 1 -
2）配置第2台交换机
[SW2]vlan batch 5 10 50
[SW2]interface Ethernet0/0/1
[SW2-Ethernet0/0/1]port hybrid tagged vlan 5 10 50
[SW2]interface Ethernet0/0/2
[SW2-Ethernet0/0/2]port hybrid untagged vlan 5 10 50
[SW2-Ethernet0/0/2]port hybrid pvid vlan 50
[SW2]dis vlan
The total number of vlans is : 4
——————————————————————————————————
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
——————————————————————————————————
VID Type Ports
————————————————————————————————————————
1 common UT:Eth0/0/1(U) Eth0/0/2(U) Eth0/0/3(D) Eth0/0/4(D)
Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)
Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)
Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)
Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)
Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D)
5 common UT:Eth0/0/2(U)
TG:Eth0/0/1(U)
10 common UT:Eth0/0/2(U)
TG:Eth0/0/1(U)
50 common UT:Eth0/0/2(U)
TG:Eth0/0/1(U)
VID Status Property MAC-LRN Statistics Description
——————————————————————————————————
1 enable default enable disable VLAN 0001
5 enable default enable disable VLAN 0005
10 enable default enable disable VLAN 0010
50 enable default enable disable VLAN 0050
[SW2]dis port vlan
Port Link Type PVID Trunk VLAN List
—————————————————————————————————-
Ethernet0/0/1 hybrid 1 5 10 50
Ethernet0/0/2 hybrid 50 -
Ethernet0/0/3 hybrid 1 -
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
Ethernet0/0/6 hybrid 1 -
Ethernet0/0/7 hybrid 1 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
Ethernet0/0/13 hybrid 1 -
Ethernet0/0/14 hybrid 1 -
Ethernet0/0/15 hybrid 1 -
Ethernet0/0/16 hybrid 1 -
Ethernet0/0/17 hybrid 1 -
Ethernet0/0/18 hybrid 1 -
Ethernet0/0/19 hybrid 1 -
Ethernet0/0/20 hybrid 1 -
Ethernet0/0/21 hybrid 1 -
Ethernet0/0/22 hybrid 1 -
GigabitEthernet0/0/1 hybrid 1 -
GigabitEthernet0/0/2 hybrid 1 -
3）测试
vlan5与vlan10的pc不可以互通，但它们均可与服务器互通。
