1 使用单臂路由实现不同VLAN间通信时，画图描述路由器如何重新封装MAC地址、转换VLAN标签

参考答案
如图-1所示。
EXERCISE3 - 图1
图-1

2 画图并描述三层交换机VLAN间通信的转发过程

参考答案

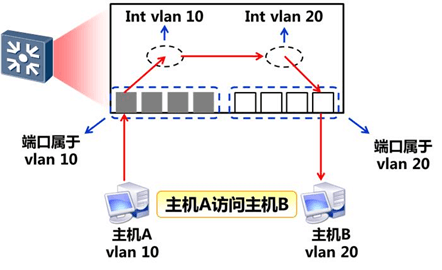

如图-2所示，主机与交换机之间直接进行二层交换，而交换机内部的VLAN虚接口之间通过路由进行转发。
EXERCISE3 - 图2
图-2

3 描述三层交换机的配置步骤

参考答案
1）确定哪些VLAN需要配置网关
2）如果三层交换机上没有该VLAN则创建它
3）为每个VLAN创建相关的SVI
4）给每个SVI配置IP地址
5）如果需要，配置三层交换机的动态或静态路由

4 如图-3所示，写出三层交换机配置路由的命令

EXERCISE3 - 图3
图-3
参考答案
[SW1]vlan 4

[SW1]int g0/0/1
[SW1 -GigabitEthernet0/0/1]port link-type access
[SW1 -GigabitEthernet0/0/1]port default vlan 4

[SW1]int Vlanif 4
[SW1-Vlanif4]ip add 192.168.1.1 24

[SW1]ip route-static 192.168.2.0 24 192.168.1.2
