EXERCISE1

1 为什么要划分VLAN

参考答案
1）交换机分割了冲突域，但是不能分割广播域
2）随着交换机端口数量的增多，网络中广播增多，降低了网络的效率
3）为了分割广播域，引入了VLAN

2 简述Trunk在交换网络中的作用

参考答案
简单的说，Trunk的作用就是使同一个VLAN能够跨交换机通信。

3 如图-1所示，描述VLAN标识的变化情况

图-1
参考答案
如图-2所示，交换机先打上VLAN标识，再发送数据帧；接收端交换机在发送数据帧前会删除VLAN标识。

图-2

4 使用eNSP设计一个实验，抓包分析802.1Q的封装

参考答案
1）搭建实验环境如图-3所示

图-3
2）交换机配置
sys //进入系统视图
[Huawei]sys SW1 //设置交换机主机名
[SW1]vlan 10 //创建vlan
[SW1-vlan10]quit
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-t access //设置端口为access模式
[SW1-Ethernet0/0/1]port default vlan 10 //添加此端口到vlan10
[SW1-Ethernet0/0/1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-t trunk //设置端口为trunk模式
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 //设置允许哪个vlan的数据帧通过

sys
[Huawei]sys SW2
[SW2]vlan 10
[SW2-vlan10]quit
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]port link-t access
[SW2-Ethernet0/0/1]port default vlan 10
[SW2-Ethernet0/0/1]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-t trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10

3）抓包分析

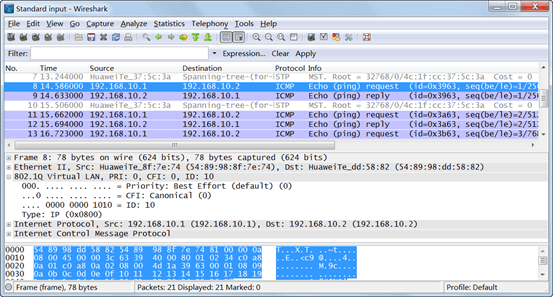

在SW1的G0/0/1口开启抓包，在PC1上ping PC2，抓包如图-4所示。可以看到802.1Q的封装为4字节，包括12比特的VLAN ID和2字节的类型等字段。

图-4
