NTD WINSYS DAY03
1 案例1：使用基本磁盘
1.1 问题
本案例要求在Windows系统中连接并管理基本磁盘，相关说明如下。
- 为服务器添加一块60G新磁盘，连接为基本磁盘（GPT分区形式），确认新磁盘信息
在添加的新磁盘中建立3个基本卷容量分别为：10GB、20GB、30GB
1.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：添加一块60G的新磁盘，确认结果
1）添加新磁盘

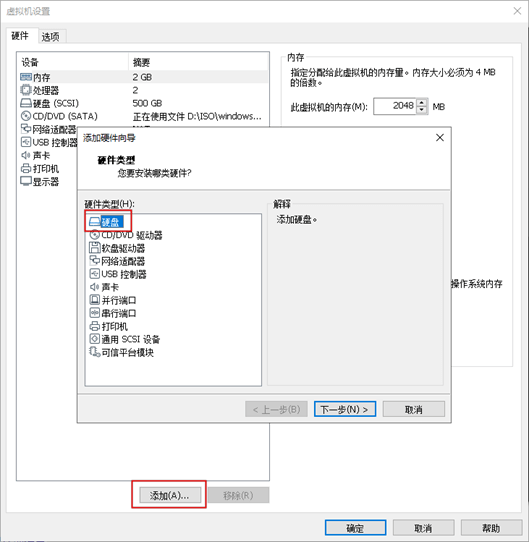

在VMware Workstation程序界面中，选中虚拟机WinSvr2016，然后通过菜单“虚拟机” —>“设置”打开虚拟机的设备控制窗口，单击底部的“添加”按钮，出现“添加硬件向导”如图-1所示。
图-1

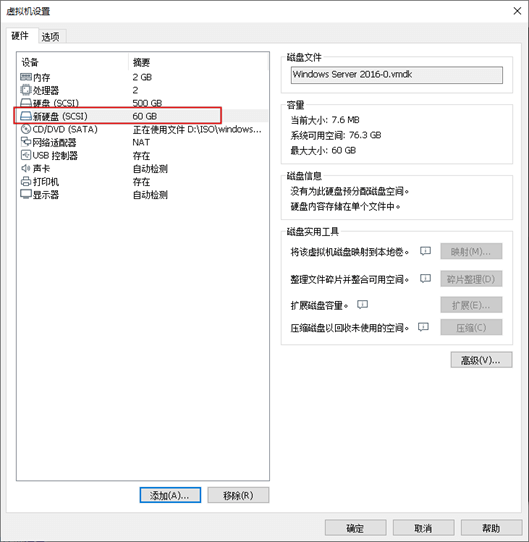

根据向导提示添加一个60G的硬盘，完成后可以在虚拟机的硬件列表中看到，如图-2所示。
图-2
2）在虚拟机服务器中确认连接的磁盘

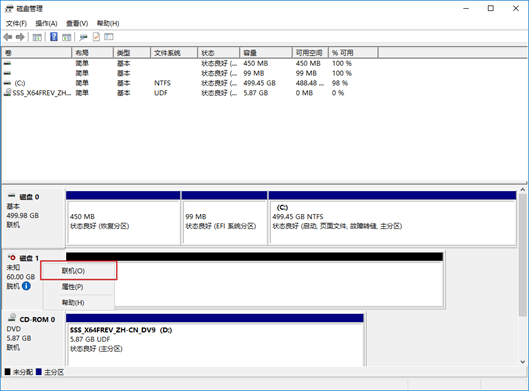

通过Win+R运行“diskmgmt.msc”快速打开“磁盘管理”，发现刚才添加的磁盘显示为“磁盘1”并为脱机状态，右击“磁盘1”，选择“联机”，如图-3所示。
图-3
联机成功后，“磁盘1”显示“没有初始化”，右击“磁盘1”选择“初始化磁盘”，如图-4所示。
图-4

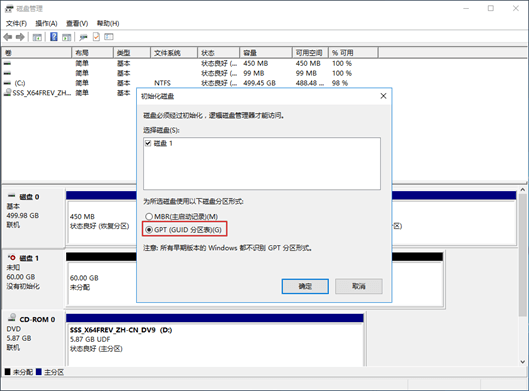

在“初始化磁盘”对话框，按默认选择磁盘分区形式“GPT(GUID分区表)”，如图-5所示。
图-5
单击“确定”后，在磁盘列表中“磁盘1”默认作为基本磁盘，如图-6所示。
图-6
步骤二：在基本磁盘中建立基本卷
1）创建一个10G 的简单卷
选中新添加磁盘的未分配空间，右击选择“新建简单卷”，根据向导指定大小10000MB、自动分配盘符、执行快速格式化，如图-7所示，最后确认并单击完成。
图-7
2）创建一个20G 的简单卷
方法同上，注意大小设为20000MB。
3）创建一个30G 的简单卷
方法同上，注意大小设为剩余的所有空间。

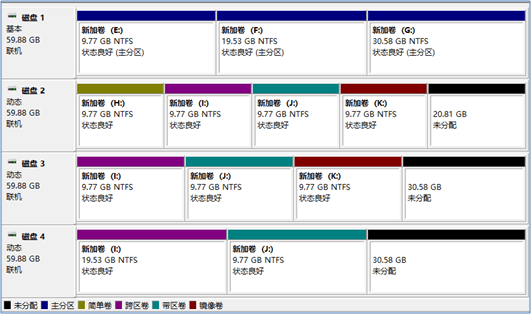

完成上述3个简单卷的创建以后，可以在磁盘列表处确认分区信息，如图-8所示。
图-8
2 案例2：使用动态磁盘
2.1 问题
本案例要求在Windows系统中管理动态磁盘，能够创建及使用跨区卷、带区卷，相关说明如下。
为服务器再添加 60G x 3 块新磁盘，分别显示为磁盘2、磁盘3、磁盘4
- 使用“磁盘2” 组建一个简单卷，该磁盘提供 10G 空间
- 使用“磁盘2/3/4”组建一个跨区卷，磁盘2/3/4分别提供 10G/10G/20G空间
- 使用“磁盘2/3/4”组建一个带区卷，每个磁盘提供 10G 空间
注意：Windows系统的磁盘编号从0开始，因此虚拟机新增加的第3/4/5块磁盘可能会显示为Windows磁盘管理工具中的磁盘2/3/4，其序号可能是随机的、不一定严格对应，大家知晓。
2.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：为服务器在添加3块60G的新磁盘
1）通过VMware Workstation添加磁盘设备，分别添加3块60G的磁盘，如图-9所示。
图-9
2）在虚拟机服务器中确认已连接的磁盘
新增加的磁盘依次显示为“磁盘2”、“磁盘3”、“磁盘4”，均处于“脱机”状态，如图-10所示。
图-10

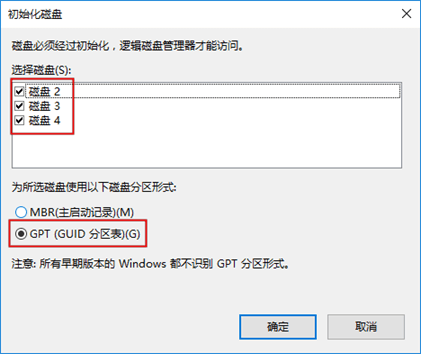

分别联机操作后，右击其中一块新磁盘，选择“初始化磁盘”，在弹出界面中确认已选中所有待初始化的磁盘，磁盘分区形式“GPT（GUID分区表）”，如图-11所示，单击确定即可。
图-11
右击其中一块新磁盘，选择“转换到动态磁盘”，在弹出的“转换为动态磁盘”界面中选中“磁盘2”、“磁盘3”、“磁盘4”，如图-12所示。
图-12
步骤二：创建简单卷
在“磁盘2”新建一个10G的简单卷，右击“磁盘2”空白区域，选择新建“简单卷”，出现“新建简单卷”向导，指定简单卷大小“10000MB”，其他默认，如图-13所示。
图-13
步骤三：创建跨区卷
1）新建一个40G的跨区卷
右击新增磁盘中任何一块未分配空间，选择“新建跨区卷”，然后根据向导选中磁盘2、3、4，并分别指定分配的空间为10G、10G、20G，如图-14所示。
图-14
2）确认跨区卷信息
单击下一步完成后续设置，此跨区卷将由三块磁盘上的一部分空间组合而成，如图-15所示。
图-15
步骤四：创建带区卷
1）新建一个30G的带区卷

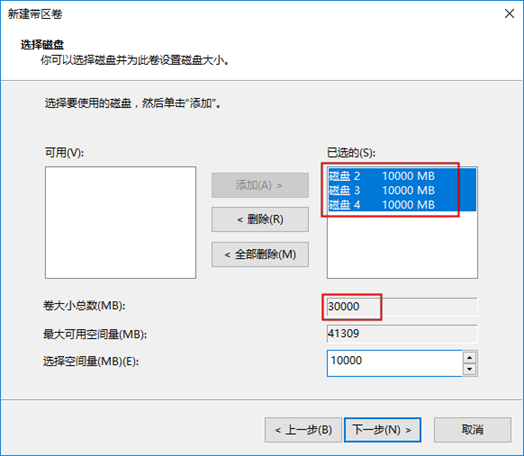

右击新增加磁盘中任何一块的未分配空间，选择“新建带区卷”，然后根据向导选中磁盘2、磁盘3、磁盘4，并指定分配的空间为10G（每块盘自动相同），如图-16所示。
图-16
2）确认跨区卷信息

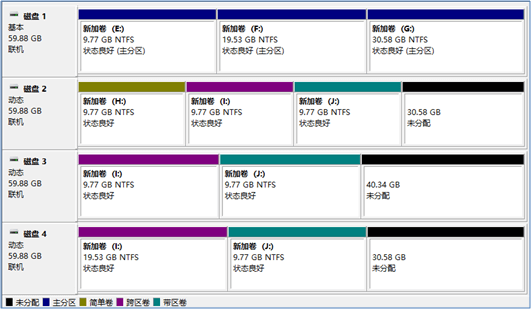

单击下一步完成后续设置，此带区卷将由三块磁盘上的等量部分空间组合而成，如图-17所示。
图-17
3 案例3：故障模拟，验证容错性
3.1 问题
本案例将建立镜像卷、RAID-5卷，并验证其容错性，相关说明如下。
- 使用“磁盘2/3”组建一个镜像卷，每块磁盘分别提供 10G 空间
- 使用“磁盘2/3/4”组建RAID-5卷，每个磁盘提供10G空间
- 分别在各卷添加数据
-
3.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：使用“磁盘2/3”组建一个镜像卷
1）右击“磁盘2”的未分配空间，选择“新建镜像卷”，然后根据向导选中磁盘2、磁盘3，并指定分配的空间为10G（每块盘自动相同）。注意，此时卷大小总数为10000MB，如图-18所示。
图-18
2）确认镜像卷信息
单击下一步完成后续设置，此镜像卷将由两块磁盘上的等量部分空间组合而成，如图-19所示。
图-19
步骤二：使用“磁盘2/3/4”组建RAID-5卷，每个磁盘提供10G空间

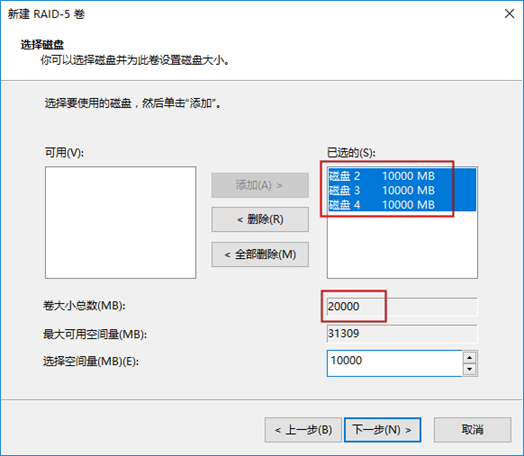

1）右击“磁盘2”的未分配空间，选择“新建RAID-5卷”，然后根据向导选中磁盘2、磁盘3、磁盘4，并指定分配的空间为10G（每块盘自动相同）。注意，此时卷大小总数为20000MB，如图-20所示。
图-20
2）确认RAID-5卷信息

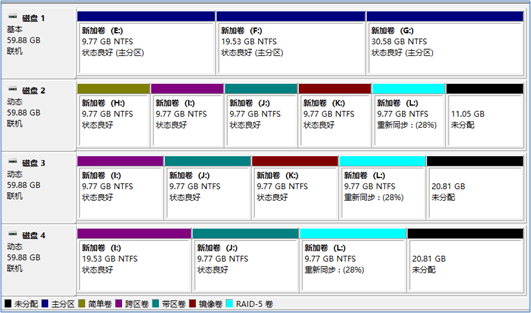

单击下一步完成后续设置，此RAID-5卷将由三块磁盘上的等量部分空间组合而成，如图-21所示。
图-21
步骤三：分别在各卷添加数据
分别使用卷类型重命名每个卷的名称，如图-22所示。
图-22
分别在每个卷中创建一些文件，简单卷中数据如图-23所示。
图-23
步骤四：删除“磁盘2，验证镜像卷和RAID-5卷中数据可以访问。

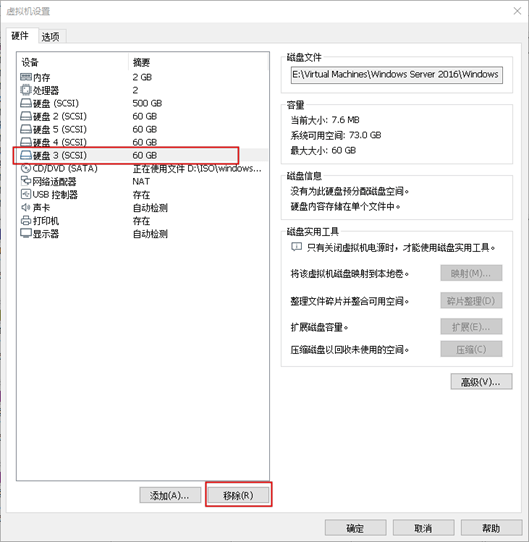

1）通过VMware Workstation删除磁盘设备，删除磁盘3、磁盘4、磁盘5中任意一块儿，如图-24所示。
图-24

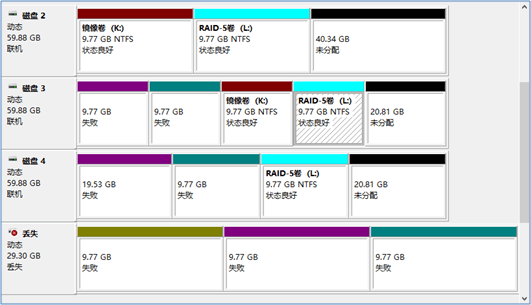

打开“磁盘管理”，发现丢失的硬盘，如图-25所示。
图-25

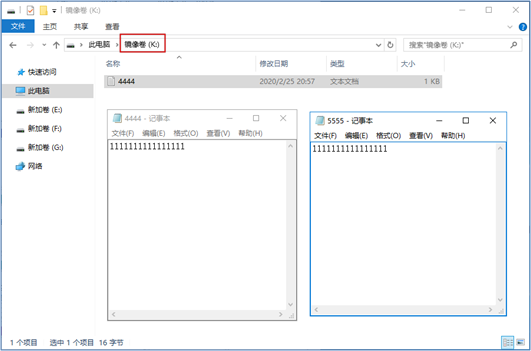

打开“此电脑”，发现“镜像卷”和“RAID-5卷”仍然可以读取数据，如图-26所示。
图-26
4 案例4：修复镜像卷、RAID-5卷
4.1 问题
本案例将在案例2的基础上，添加新硬盘，并修复镜像卷、RAID-5卷，相关说明如下。
为服务器再添加1块60G新磁盘
- 修复镜像卷，中断镜像，原镜像卷成为简单卷，为简单卷重新添加镜像
-
4.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：为服务器再添加1块60G新磁盘
1）通过VMware Workstation添加一块60G的硬盘，如图-27所示。
图-27

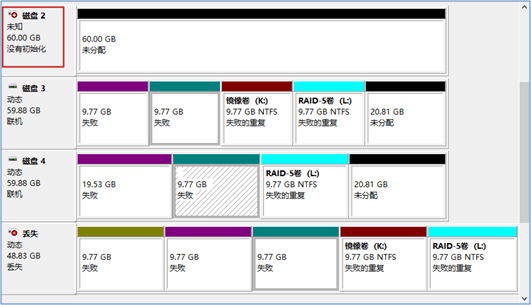

2）在“磁盘管理”中，发现“没有初始化”的新硬盘，如图-28所示，按刚才的操作初始化磁盘。
图-28
步骤二：修复镜像卷

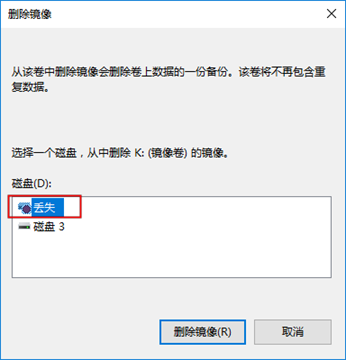

1）在“丢失”的磁盘上，右击“镜像卷”选择“删除镜像”，在“删除镜像”对话框中，选择“丢失”的磁盘，单击“删除镜像”，如图-29所示。
图-29
2）在“磁盘3”上，右击“镜像卷”，选择“添加镜像”，在“添加镜像”对话框中，选择刚添加的磁盘（此处为磁盘2），单击“添加镜像”，如图-30所示。
图-30
步骤三：修复RAID-5卷

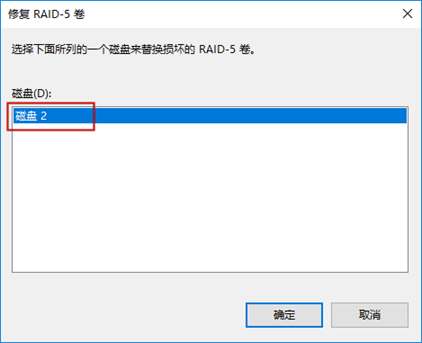

1）在“磁盘3”上，右击“RAID-5”卷，选择“修复卷”，在“修复RAID-5卷”对话框中，选择“磁盘2”，单击“确定”，如图-31所示。
图-31
2）同步完成后，发现“RAID-5卷”状态良好，如图-32所示。
图-32
至此，“镜像卷”和“RAID-5卷”已经修复完毕，“带区卷”和“跨区卷”等类型的卷无法修复。
5 案例5：使用WSB备份和恢复文件
5.1 问题
本案例使用Windows Server Backup功能备份和还原电脑文件，相关说明如下。
安装WSB，运行“服务器管理器”，添加“Windows Server Backup”角色
- 备份文件到其他磁盘，运行“Windows Server Backup”管理工具，一次性备份指定的文件夹
- 恢复文件，删除某些文件，模拟数据遭破坏，使用恢复操作还原被删除的文件
5.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：安装WSB（Windows Server Backup）
1）运行“服务器管理器”，添加Windows Server Backup角色

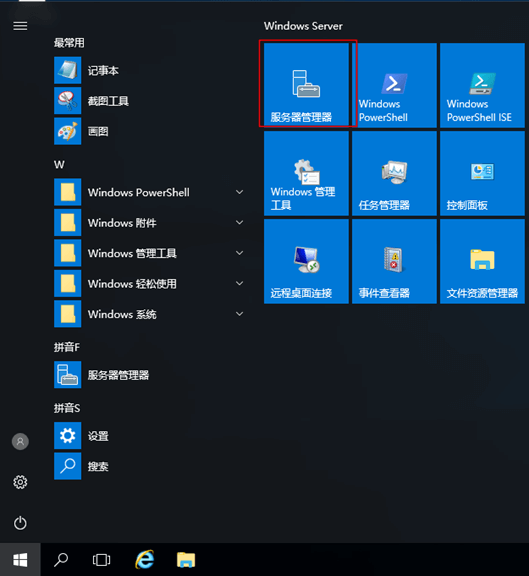

“开始”—>“服务器管理器”，将打开“服务器管理器”，如图-33所示。
图-33

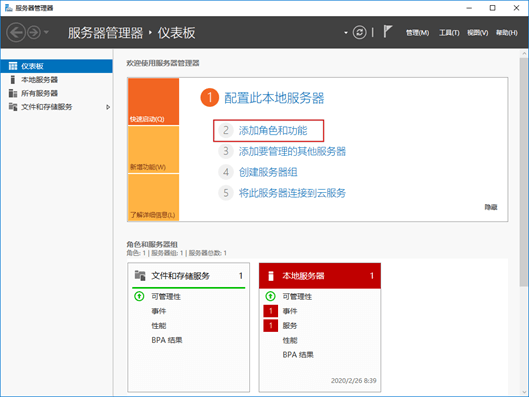

2）在“服务器管理器”窗口，单击“添加角色和功能”，如图-34所示。
图-34

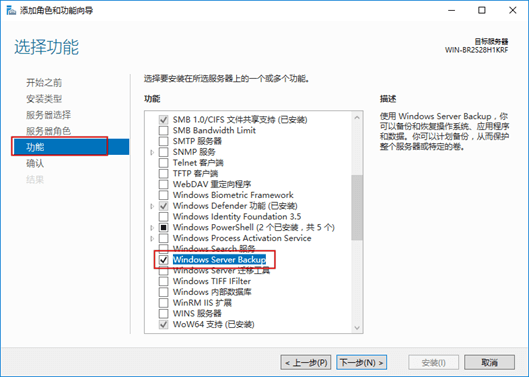

在“添加角色和功能向导”中，按默认单击“下一步”，到“功能”界面，勾选“Windows Server Backup”，如图-35所示。
图-35
安装成功后，单击“关闭”，如图-36所示。
图-36
步骤二：备份文件到其他磁盘

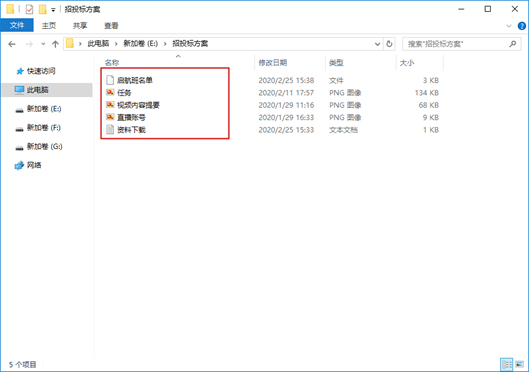

1）在电脑上创建一个文件夹，里面放一些资料（比如E:\招投标方案）,如图-37所示。
图-37
2）在“服务器管理器”窗口，单击“工具”—>“Windows Server Backup”，即将打开“wbadmin”备份管理工具，如图-38所示。
图-38

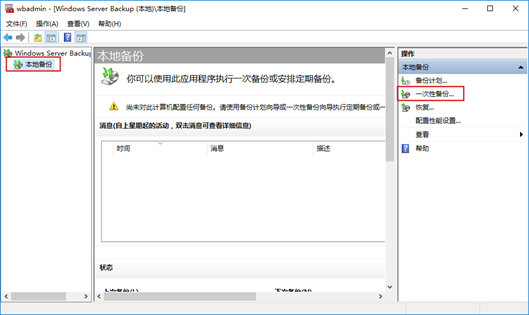

3）在“wbadmin”备份管理工具窗口，单击左侧“本地备份”，在右侧“操作”栏单击“一次性备份”，如图-39所示。
图-39
在“一次性备份向导”中“备份选项”界面，按默认选中“其他选项”，单击“下一步”如图-40所示。
图-40

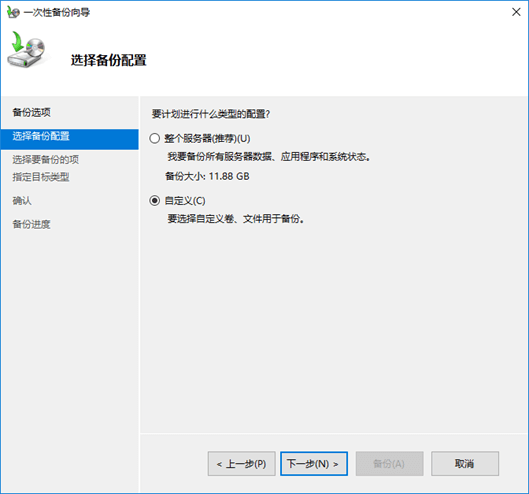

在“选择备份配置”界面，选中“自定义”，单击“下一步”，如图-41所示。
图-41

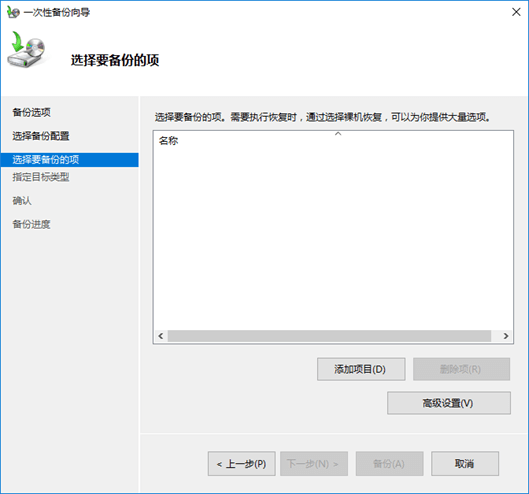

在“选择要备份的项”界面，单击“添加项目”，将出现“选择项”对话框，如图-42所示。
图-42
在“选择项”对话框，选择要备份的文件夹（比如E:\招投标方案），单击“确定”，如图-43所示。
图-43

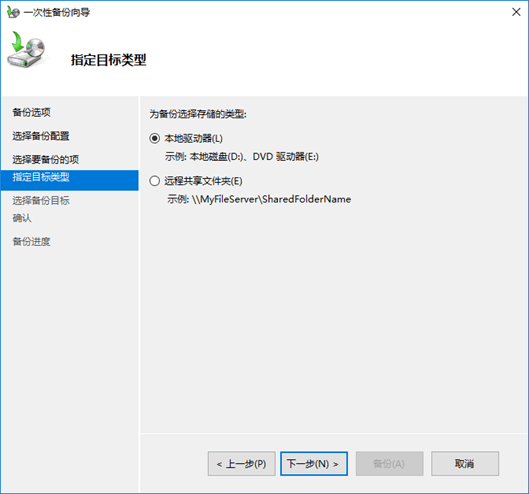

在“指定目标类型”界面，选中“本地驱动器”，单击“下一步”，如图-44所示。
图-44

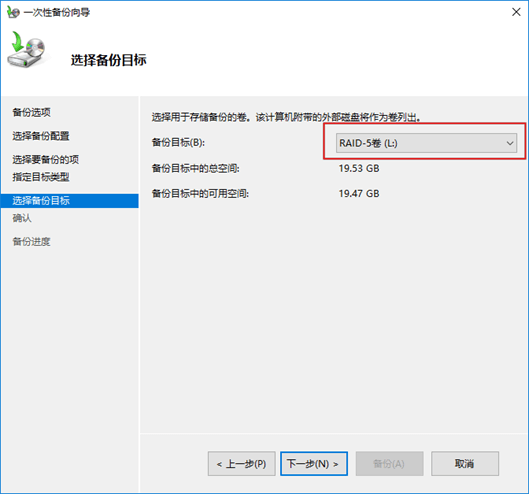

在“选择备份目标”界面，指定存储备份的磁盘位置（例如RAID-5(L:)盘），单击“下一步”，如图-45所示。
图-45
在“确认”界面，单击“备份”，即将备份，如图-46所示。
图-46

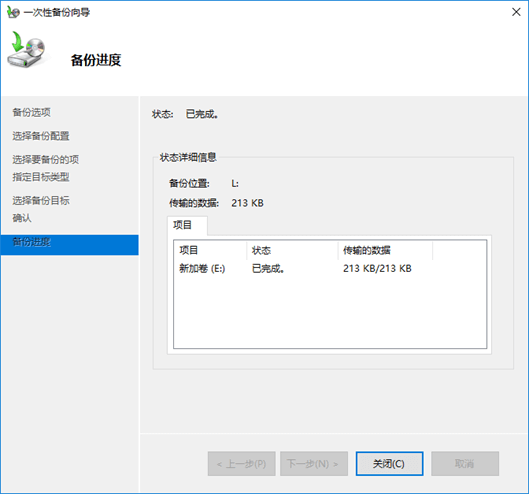

最后，在“备份进度”界面，显示状态“已完成”，说明备份成功，如图-47所示。
图-47
步骤三：恢复文件

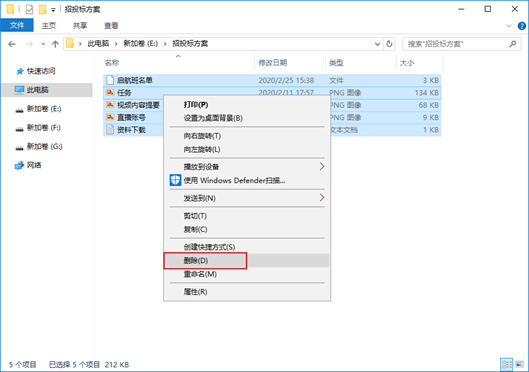

1）删除“招投标方案”中的某些文件，模拟数据遭破坏，并清空回收站，如图-48所示。
图-48
2）恢复被删除的文件

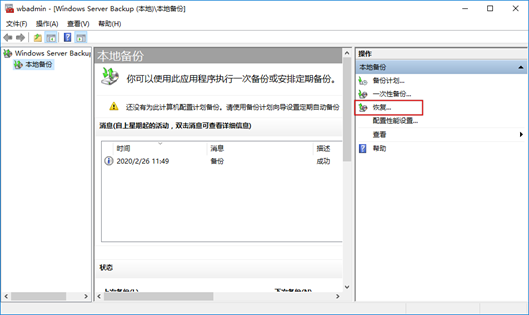

在“wbadmin”备份管理工具窗口，单击左侧“本地备份”，在右侧“操作”栏单击“恢复”，如图-49所示。
图-49
在出现的“恢复向导”的“开始”界面，按默认选择“此服务器”，如图-50所示。
图-50
在“选择备份日期”界面，选择“最近的日期”，如图-51所示。
图-51
在“选择恢复类型”界面，按默认选择“文件和文件夹”，如图-52所示。
图-52

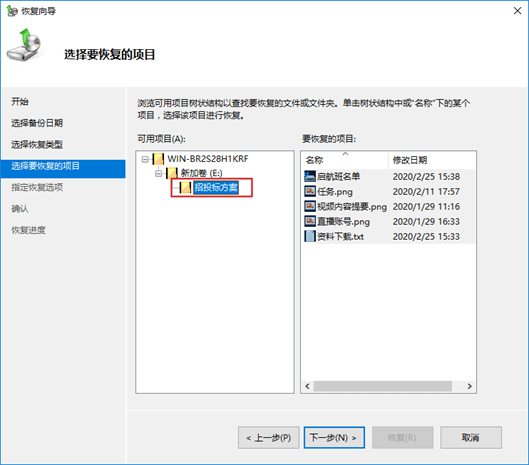

在“选择要恢复的项目”界面，依次展开后选中“招投标方案”，如图-53所示。
图-53

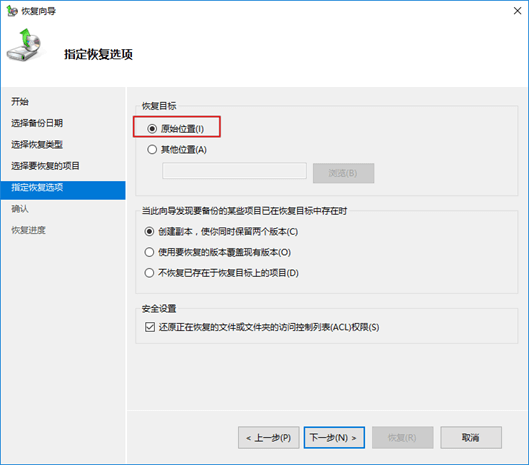

在“指导恢复选项”界面，“恢复目标”处选择“原始位置”，其他默认，如图-54所示。
图-54
确认恢复，如图-55所示。
图-55
在“恢复进度”界面，状态显示“已完成”，如图-56所示。
图-56
最后，打开电脑中“招投标方案”文件夹，发现数据已经恢复成功，如图-57所示。
图-57
