NTD NETSEC DAY06

  1. 案例1：项目基本配置
  2. 案例2：加密算法
  3. 案例3：配置IPSec VPN

1 案例1：项目基本配置

1.1 问题

实现研发小组分公司R1与研发服务器总公司R2之间，通过Internet公网互访。

1.2 方案

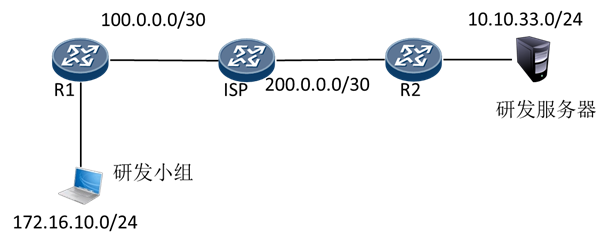

搭建实验环境，如图-1所示。
NETSEC DAY06 - 图1
图-1

1.3 步骤

实现此案例需要按照如下步骤进行。
步骤一：配置R1路由器
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip add 172.16.10.254 24

[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.0.0.1 30

[R1]ip route-s 0.0.0.0 0.0.0.0 100.0.0.2

步骤二：配置ISP路由器
[ISP]interface g0/0/1
[ISP-GigabitEthernet0/0/1]ip add 100.0.0.2 30

[ISP]interface g0/0/0
[ISP-GigabitEthernet0/0/0]ip add 200.0.0.1 30

步骤三：配置R2路由器
[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.10.33.254 24

[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip add 200.0.0.2 30

[R2]ip route-s 0.0.0.0 0.0.0.0 200.0.0.1

步骤四：测试
在R1上可以ping 通R2 200.0.0.2，实现通过Internet公网互访。

2 案例2：加密算法

2.1 问题

理解对称加密算法
理解非对称加密算法

2.2 方案

搭建实验环境，如图-2所示。
NETSEC DAY06 - 图2
图-2

2.3 步骤

实现此案例需要按照如下步骤进行。

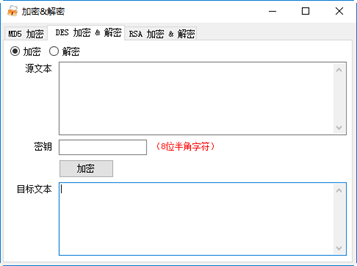

步骤一：对称加密解密
NETSEC DAY06 - 图3
图-3
NETSEC DAY06 - 图4
图-4

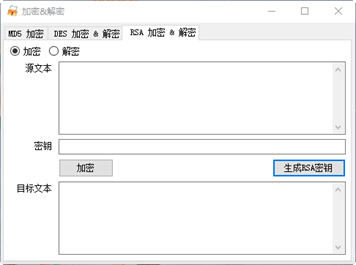

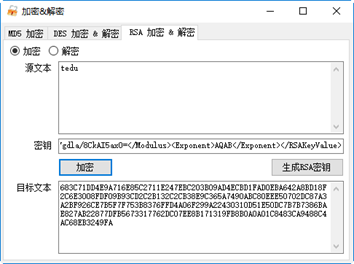

步骤二：非对称加密算法
NETSEC DAY06 - 图5
图-5
NETSEC DAY06 - 图6
图-6
NETSEC DAY06 - 图7
图-7
NETSEC DAY06 - 图8
图-8

3 案例3：配置IPSec VPN

3.1 问题

研发小组可以通过VPN访问总公司研发服务器，但不能访问Internet。

3.2 方案

搭建实验环境，如图-3所示。
NETSEC DAY06 - 图9
图-9

3.3 步骤

实现此案例需要按照如下步骤进行。
步骤一：配置R1路由器
1）配置路由
ip route-s 0.0.0.0 0.0.0.0 100.0.0.2

2）配置IPSec VPN
ike proposal 1
encryption-algorithm 3des-cbc
authentication-algorithm md5
authentication-method pre-share
dh group2
ike peer 200.0.0.2 v1
pre-shared-key simple tedu
ike-proposal 1
remote-address 200.0.0.2
acl number 3000
rule 5 permit ip source 172.16.10.0 0.0.0.255 destination 10.10.33.0 0.0.0.255
ipsec proposal 1
transform esp
ipsec policy yf 1 isakmp
security acl 3000
ike-peer 200.0.0.2
proposal 1
interface GigabitEthernet0/0/0
ipsec policy yf

步骤二：配置R2路由器
1）配置路由
ip route-s 0.0.0.0 0.0.0.0 200.0.0.1

2）配置IPSec VPN
ike proposal 1
encryption-algorithm 3des-cbc
authentication-algorithm md5
authentication-method pre-share
dh group2
ike peer 100.0.0.1 v1
pre-shared-key simple tedu
ike-proposal 1
remote-address 100.0.0.1
acl number 3000
rule 5 permit ip source 10.10.33.0 0.0.0.255 destination 172.16.10.0 0.0.0.255
ipsec proposal 1
transform esp
ipsec policy yf 1 isakmp
security acl 3000
ike-peer 100.0.0.1
proposal 1
interface GigabitEthernet0/0/0
ipsec policy yf

步骤三：测试
研发小组的主机可以ping通研发服务器，但不能ping通200.0.0.2。
