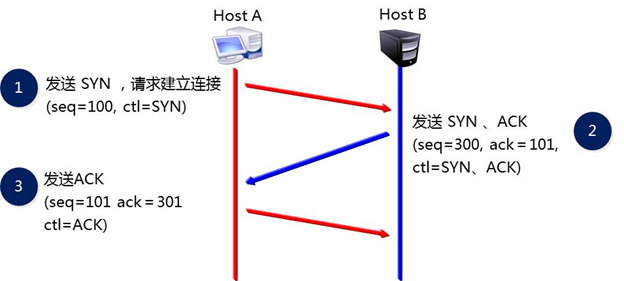

1 画图并描述TCP三次握手的过程

参考答案
如图-1所示：
EXERCISE4 - 图1
图-1

2 画图并描述TCP建立连接过程中的状态

参考答案
如图-2所示：
EXERCISE4 - 图2
图-2

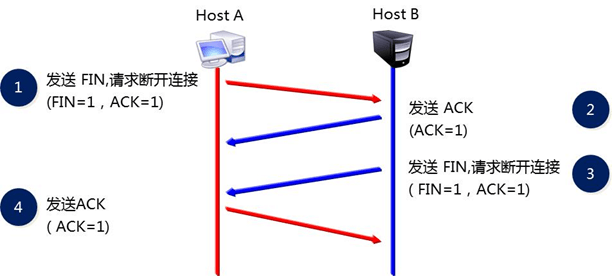

3 画图并描述TCP四次断开的过程

参考答案
如图-3所示：
EXERCISE4 - 图3
图-3

4 画图并描述TCP滑动窗口的工作原理

参考答案
如图-4所示：
EXERCISE4 - 图4
图-4

  1. 1）在TCP 建立连接的时候，主机 A 与 B 之间就进行了窗口大小的协商，主机 A 在发送连接建立请求的时候，就向主机 B 通告了自己发送窗口的大小，单位是字节（这里为了讲解简单，使用简单的数字来举例）。
  2. 2）主机 B 缓冲区的大小为 3，因此 B 向 A 发送确认的时候，宣告窗口大小为 3。
  3. 3）主机 A 再次确认后，连接已经建立，开始发送数据。
  4. 4）主机 A 发送了 3 个数据段，主机 B 接收到数据后，缓冲区由空变为满，这时，应用程序读取了 1 个数据段，为缓冲区清空了大小为 1 的空间。
  5. 5）主机 B 向 A 确认收到的数据，并根据缓冲区空间的大小宣告窗口为 1。如果 B 的缓冲区大小为 0， B 会向 A 宣告窗口大小为 0，如果 A 接收到 B 窗口大小为 0 的确认，A 会停止发送，等待 B 宣告一个非 0 的窗口时再发送数据。6）主机 A 根据 B 宣告的窗口大小来发送数据。

    5 什么是TCP连接复位？请查阅相关资料

    参考答案
    终止 TCP 连接除了通过 FIN 控制位置 1 实现之外，还可以通过 RST 控制位置 1 来实现，这叫做连接复位。连接复位有以下三种情况。
    1）拒绝连接请求
    假定在某一端的 TCP 请求要和并不存在的端口进行连接，在另一端的 TCP 就可以发送 RST 位置 1 的报文段来取消这个请求。
    2）异常终止连接
    由于出现了异常情况，某一端的 TCP 可能愿意把连接异常终止，它可以发送 RST报文段来关闭这一连接。
    3）终止空闲的连接
    某一端的 TCP 可能发现在另一端的 TCP 已经空闲了很长的时间，它就可以发送 RST报文段来撤销这一连接。

    6 请写出常见应用层协议及默认端口号

    参考答案
    主要包括：
  • DNS协议，TCP/UDP 53端口
  • HTTP协议，TCP 80端口
  • HTTPS协议，TCP 443端口
  • FTP协议，TCP 21端口
  • TFTP协议，UDP 69端口
  • Telnet协议，TCP 23端口
