NTD NETSEC DAY05

1. 案例1：彻底理解NAT
2. 案例2：华为防火墙NAT综合配置
3. 案例3：内外网访问FTP服务

1 案例1：彻底理解NAT

1.1 问题

1. Client1能够访问Server1的HTTP服务
2. Server1能够ping通Server2

   1.2 方案

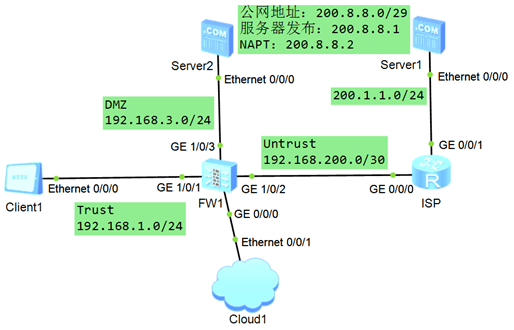

   搭建实验环境，如图-1所示。

   图-1
   配置步骤如下。
   1）配置接口IP地址并将接口加入安全区域
   2）配置安全策略
   3）配置NAT策略
   4）配置路由
   5）路由环路问题

   1.3 步骤

   实现此案例需要按照如下步骤进行。
   1）配置接口IP地址，并将接口加入安全区域。
   interface GigabitEthernet1/0/1
   ip address 192.168.1.254 24
   interface GigabitEthernet1/0/2
   ip address 192.168.200.1 30
   interface GigabitEthernet1/0/3
   ip address 192.168.3.254 24
   firewall zone trust
   add interface GigabitEthernet1/0/1
   firewall zone untrust
   add interface GigabitEthernet1/0/2
   firewall zone DMZ
   add interface GigabitEthernet1/0/3

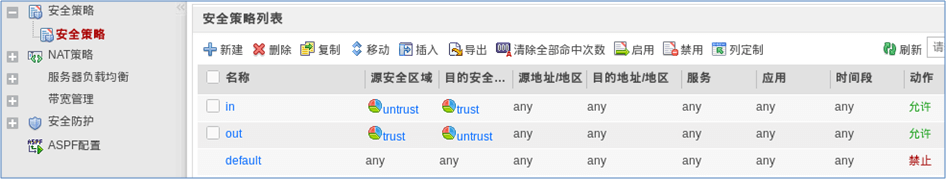

2）配置安全策略，Trust访问Untrust，Untrust访问DMZ，如图-2所示。

图-2

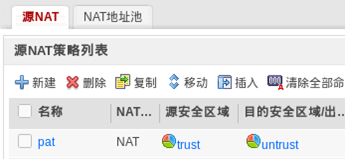

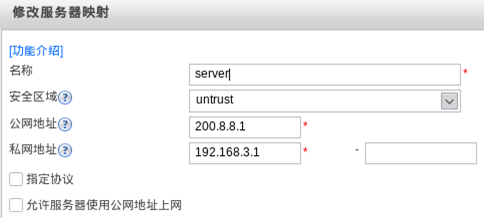

3）配置NAT策略，配置NAPT和服务器发布，如图-3、图-4和图-5所示。

图-3

图-4

图-5
4）配置路由，防火墙配置默认路由，ISP配置明细路由。
ip route-s 0.0.0.0 0.0.0.0 192.168.200.2
ip route-s 200.8.8.0 29 192.168.200.1

5）测试
Client1能够访问Server1的HTTP服务，Server1能够ping通Server2。
6）路由环路问题
Server1 ping不通200.8.8.2或8.3/8.4/8.5/8.6，抓包发现环路，如图-6所示。

图-6
在防火墙上配置黑洞路由，再次抓包就没有环路了。
ip route-s 200.8.8.2 32 null0
ip route-s 200.8.8.3 32 null0
ip route-s 200.8.8.4 32 null0
ip route-s 200.8.8.5 32 null0
ip route-s 200.8.8.6 32 null0

2 案例2：华为防火墙NAT综合配置

2.1 问题

1. 只有PC可以telnet到防火墙，ISP不能telnet防火墙
2. 配置安全策略和服务器发布，使Client1可以访问Server1的HTTP服务
3. 配置安全策略和Easy IP，使Server1通过地址转换ping通PC

   2.2 方案

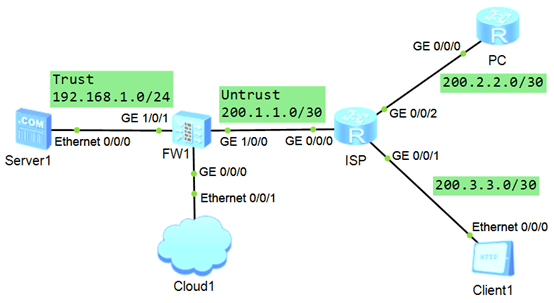

   搭建实验环境，如图-7所示。

   图-7

   2.3 步骤

   实现此案例需要按照如下步骤进行。
   1）只有PC可以telnet到防火墙（ISP不能telnet防火墙）
   telnet server enable
   interface GigabitEthernet1/0/0
   ip address 200.1.1.1 255.255.255.252
   service-manage telnet permit
   interface GigabitEthernet1/0/1
   ip address 192.168.1.254 255.255.255.0
   firewall zone trust
   add interface GigabitEthernet1/0/1
   firewall zone untrust
   add interface GigabitEthernet1/0/0
   aaa
   manager-user admin
   password cipher hao123.com
   service-type web telnet
   level 15
   user-interface vty 0 4
   authentication-mode aaa
   protocol inbound all
   ip route-s 0.0.0.0 0.0.0.0 200.1.1.2

测试：PC可以telnet防火墙；ISP也可以telnet防火墙。
acl 2000
rule 5 permit source 200.2.2.1 0
user-interface vty 0 4
acl 2000 inbound

测试：PC可以telnet防火墙；ISP不能telnet防火墙。

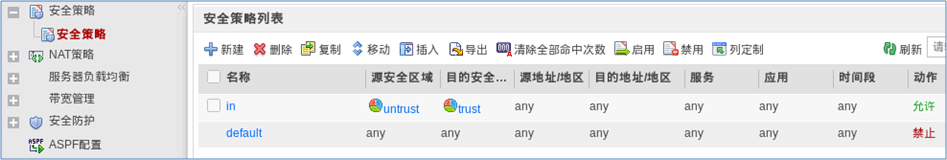

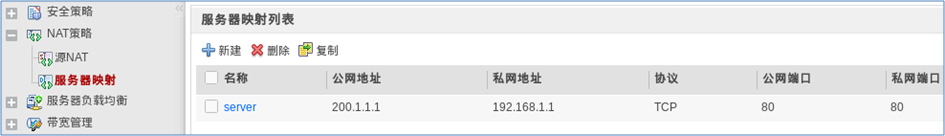

2）配置安全策略和服务器发布，使Client1可以访问Server1的HTTP服务（但Client1不能ping通Server1），如图-8和图-9所示。

图-8

图-9
3）配置安全策略和Easy IP，使Server1通过地址转换ping通PC（模拟上网）

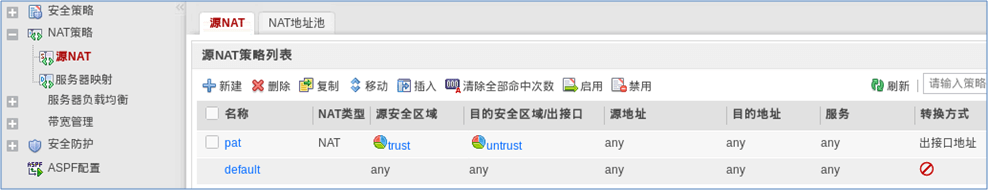

配置安全策略和Easy IP，如图-10和图-11所示。

图-10

图-11

3 案例3：内外网访问FTP服务

3.1 问题

1. 配置Easy IP，使Client1通过地址转换ping通Client2（模拟上网）
2. 配置服务器发布使Client2可以访问Server1的FTP服务
3. 配置服务器发布使Client1能够通过公网地址访问Server1的FTP服务

   3.2 方案

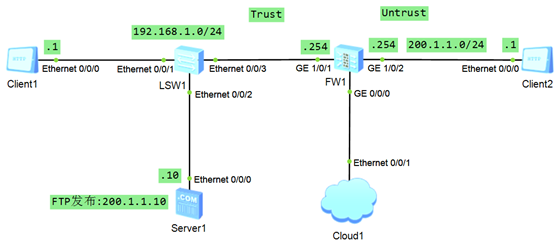

   搭建实验环境，如图-12所示。

   图-12

   3.3 步骤

   实现此案例需要按照如下步骤进行。
   1）基本配置
   interface GigabitEthernet1/0/1
   ip address 192.168.1.254 255.255.255.0
   interface GigabitEthernet1/0/2
   ip address 200.1.1.254 255.255.255.0
   firewall zone trust
   add interface GigabitEthernet1/0/1
   firewall zone untrust
   add interface GigabitEthernet1/0/2

2）配置安全策略和Easy IP，使Client1通过地址转换ping通Client2（模拟上网）
security-policy
rule name out
source-zone trust
destination-zone untrust
action permit
nat-policy
rule name in2out
source-zone trust
destination-zone untrust
action nat easy-ip

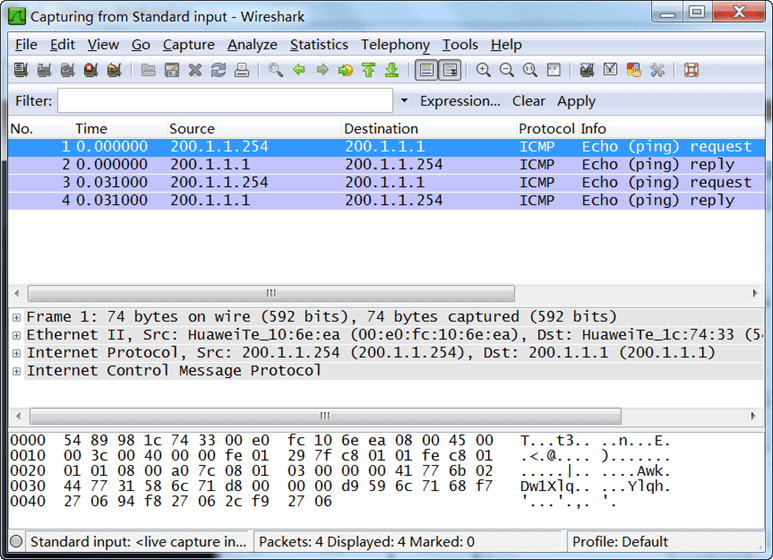

测试Client1可以通过地址转换ping通Client2，如图-13所示。

图-13

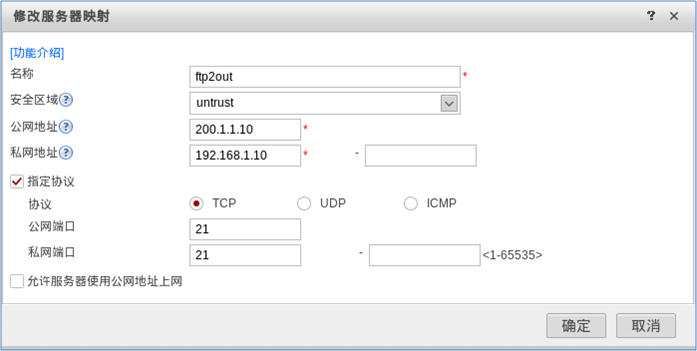

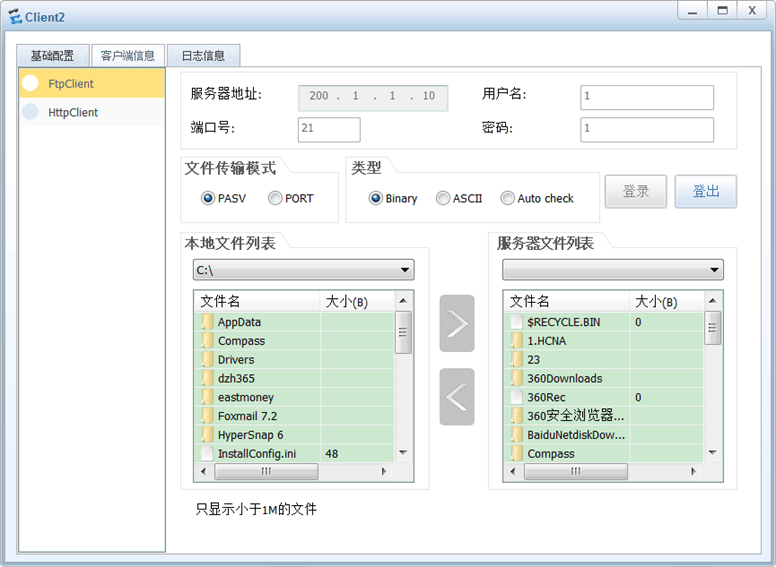

3）配置安全策略和服务器发布，使Client2可以访问Server1的FTP服务，如图-14和图-15所示。
security-policy
rule name in
source-zone untrust
destination-zone trust
action permit

图-14

图-15

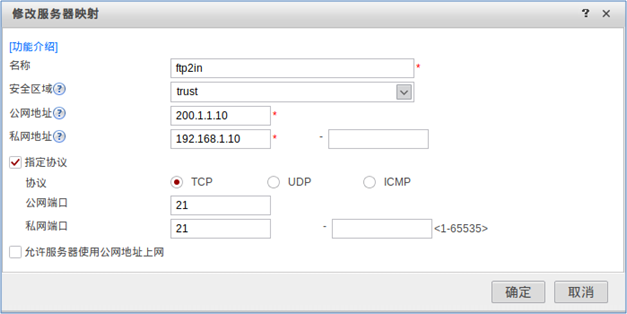

4）配置Easy IP和服务器发布，使Client1能够通过公网地址访问Server1的FTP服务，如图-16和图-17所示。
nat-policy
rule name in2ftp
source-zone trust
destination-zone trust
action nat easy-ip

图-16

图-17
