NTD NETSEC DAY04
1 案例1：华为防火墙实验环境
1.1 问题
1.2 方案
1.3 步骤
实现此案例需要按照如下步骤进行。
步骤一：启动防火墙
1）USG6000V导入vfw_usg.vdi，启动防火墙，根据提示导入。

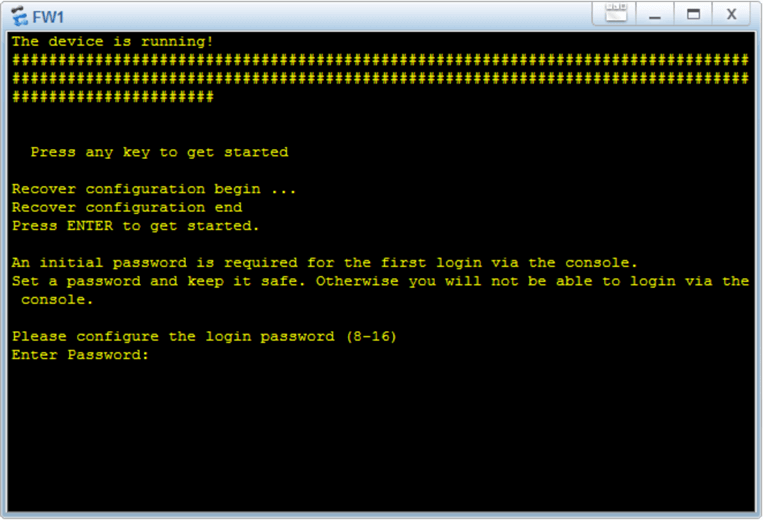

2）启动防火墙，提示设置密码，如图-2所示。
图-2

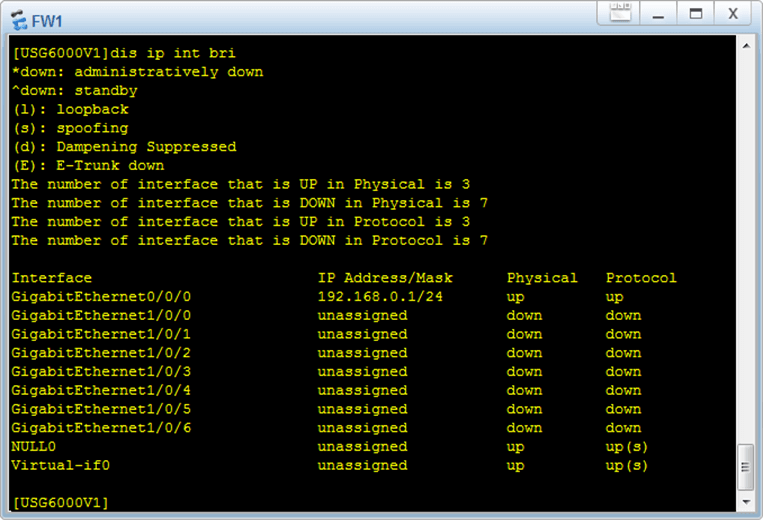

3）查看接口，管理口默认的IP是192.168.0.1/24，如图-3所示。
图-3

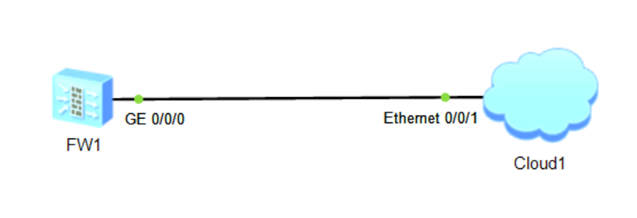

步骤二：配置网云
1）首先修改VMnet1的IP，避免使用192.168.0.1/24，如图-4所示。
图-4
2）IO配置，添加UDP和VMnet1，如图-5所示。
图-5
3）端口映射设置，出端口编号选择2，勾选双向通道，如图-6所示。
图-6
步骤三：使用浏览器登录防火墙
1）首先测试能够ping通192.168.0.1，然后用火狐浏览器访问https://192.168.0.1:8443，如图-7所示。
图-7

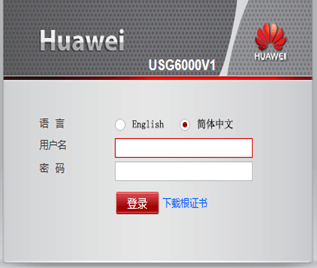

2）输入默认的用户名：admin，密码：Admin@123，如图-8所示。
图-8
3）登录后提示重新设置密码，然后重新登录，如图-9所示。
图-9
2 案例2：华为防火墙配置内网访问外网
2.1 问题

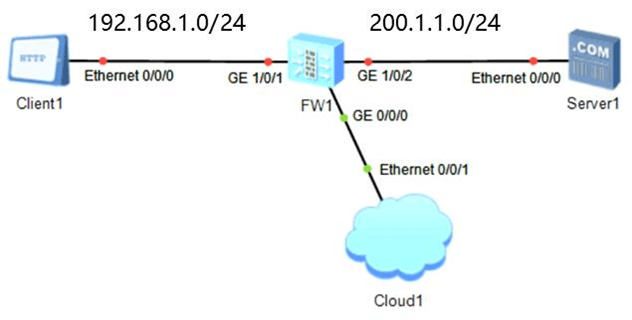

在华为防火墙上配置安全策略，使Client1能够访问Server1的Web服务。
2.2 方案
2.3 步骤
实现此案例需要按照如下步骤进行。

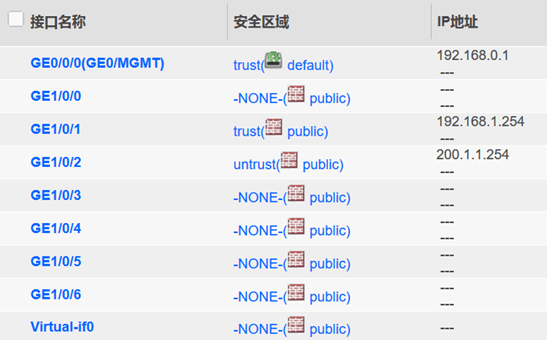

1）配置接口，如图-11所示。
图-11
2）配置安全策略，如图-12所示。
图-12
3）测试可以访问。
3 案例3：华为防火墙配置Easy IP
3.1 问题
在华为防火墙上配置安全策略与NAT策略，使Client1能够访问Server1的Web服务。
3.2 方案
3.3 步骤
实现此案例需要按照如下步骤进行。
1）配置接口，如图-14所示。
图-14
2）配置安全策略，如图-15所示。
图-15

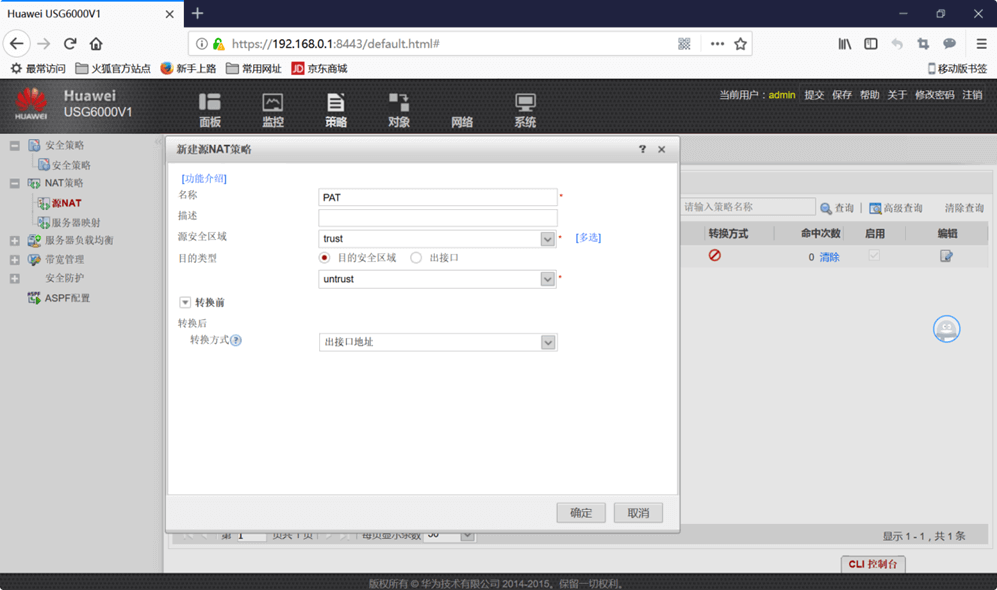

3）配置NAT策略，如图-16所示。
图-16

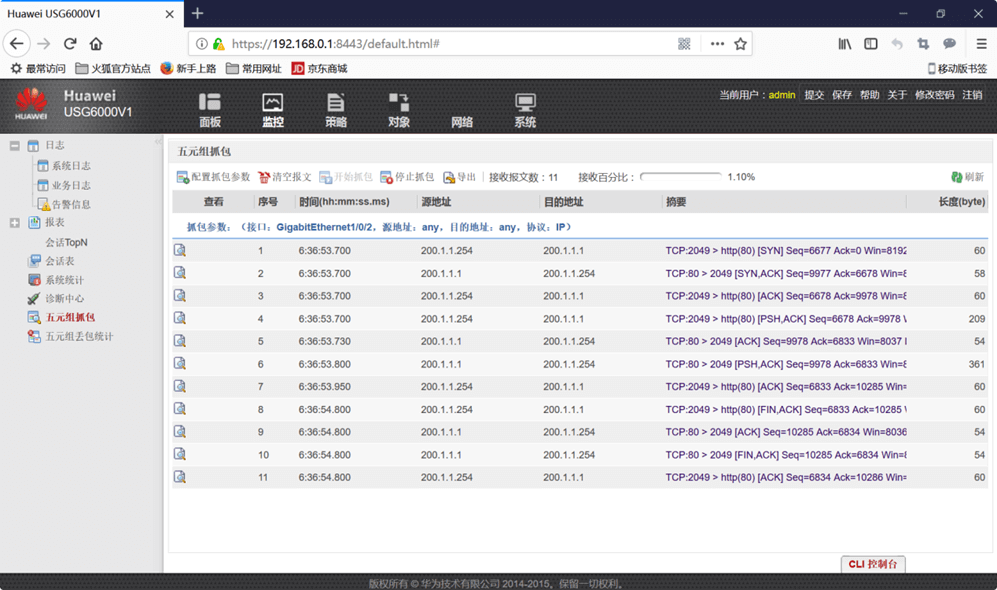

4）测试可以访问并抓包，如图-17所示。
图-17
4 案例4：华为防火墙配置NAPT
4.1 问题
在华为防火墙上配置安全策略与NAT策略（NAPT），使Client1能够访问Server1的Web服务。
4.2 方案
4.3 步骤
实现此案例需要按照如下步骤进行。
1）配置接口，如图-19所示。
图-19
2）配置安全策略，如图-20所示。
图-20
3）配置NAT策略，如图-21和图-22所示。
图-21
图-22
4）测试可以访问。
5 案例5：华为防火墙配置服务器发布
5.1 问题

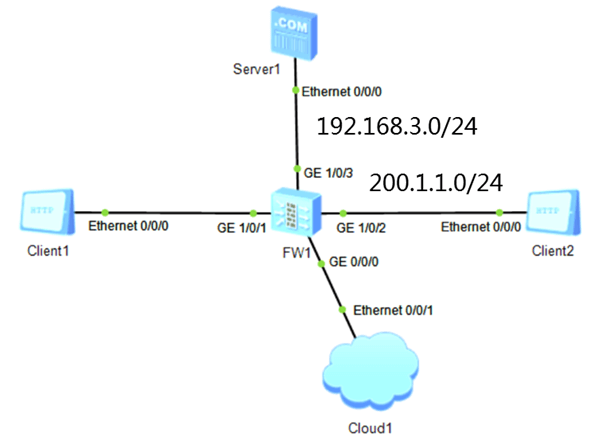

在华为防火墙上配置安全策略与NAT策略，将DMZ区的Web服务器发布，供Client2访问。
5.2 方案
5.3 步骤
实现此案例需要按照如下步骤进行。

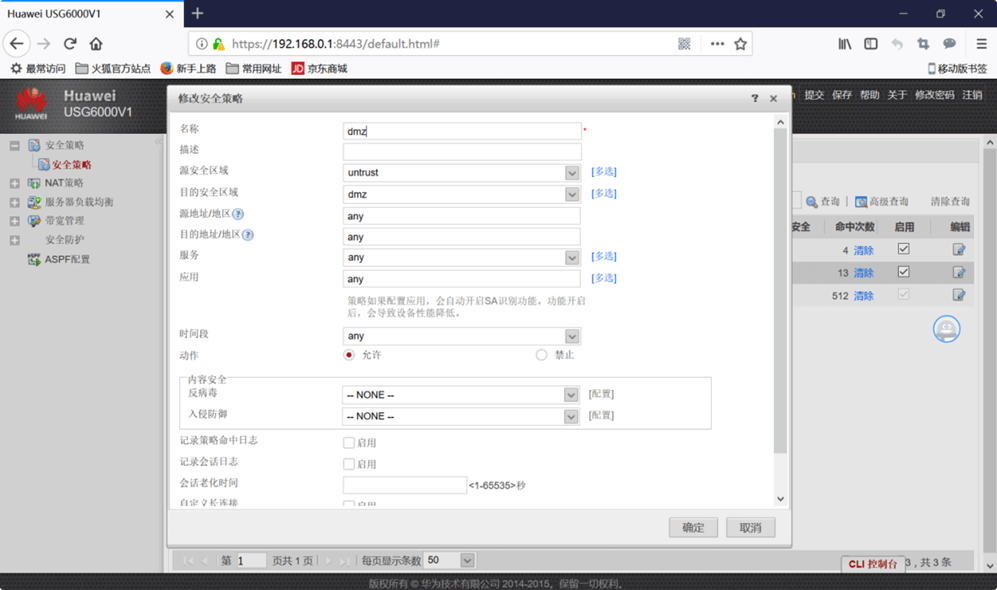

1）配置安全策略，如图-24所示。
图-24
2）配置NAT策略，如图-25所示。
图-25

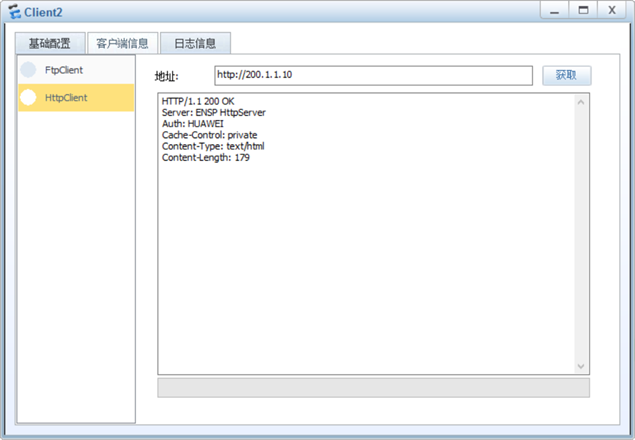

3）测试，如图-26所示。
图-26
