NTD WINSYS DAY05
1 案例1：制作U盘PE工具箱
1.1 问题
本例要求做一个U盘版的PE工具箱，后续案例用到该U工具箱，相关说明如下。
- 安装U深度
- 高级配置，去除广告
- 制作U盘PE工具箱
-
1.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：安装U深度

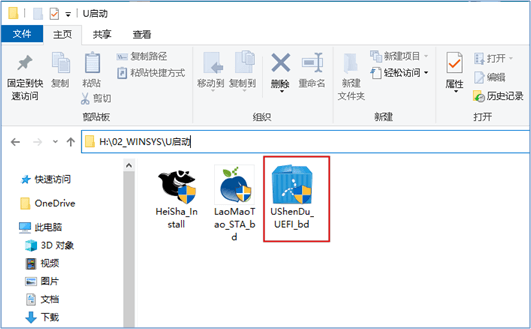

1）在真实机上，打开NET_TOOLS_2002光盘ISO镜像中“02_WINSYS\U启动”，找到“U深度”安装软件，如图-1所示。
图-1
双击“UShenDu_UEFI_bd”图标按默认安装即可，如图-2所示。
图-2
步骤二：高级配置，去除广告

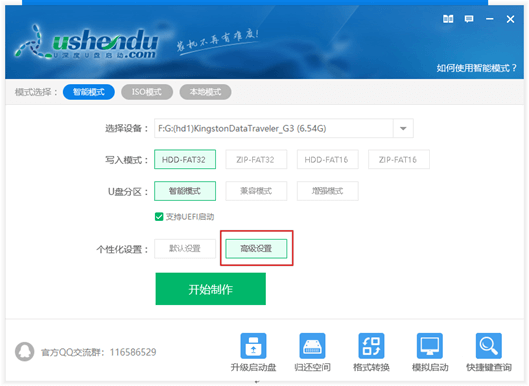

1）打开“U深度”软件，单击“高级设置”，如图-3所示。
图-3
在“个性化”设计界面，单击左下角“链接”图标，在“取消U深度赞助商”对话框输入“ushendu.com”，单击“立即取消”，最后单击右下角“保存”图标，如图-4所示。
图-4
步骤三：制作U盘PE工具箱

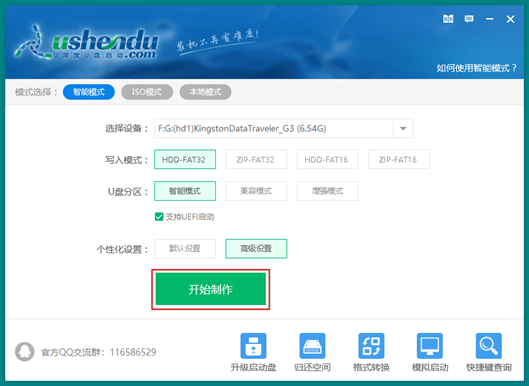

插入U盘，单击“开始制作”，如图-5所示。
图-5

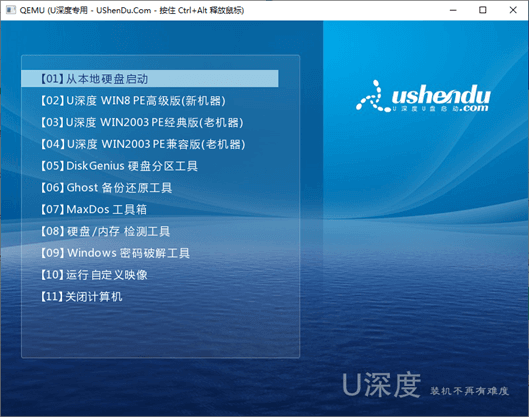

在弹出“模拟启动”提示信息，单击“是”，出现启动界面说明U盘工具箱制作成功，如图-6所示。
图-6
2 案例2：清除Windows管理员密码
2.1 问题
本案例完成忘记Windows管理员密码时，清除WinSvr2016管理员密码，相关说明如下。
确认WinSvr2016需要密码才能登录
- 关闭电脑，开机使用PE工具箱U盘引导
- 打开密码管理工具“NTPWEdit”
- 清除administrator用户密码
-
2.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：准备环境
1）清除原先项目时加的硬盘，仅保留500GB的硬盘，如图-7所示。
图-7
2）确认WinSvr2016需要密码才能登录

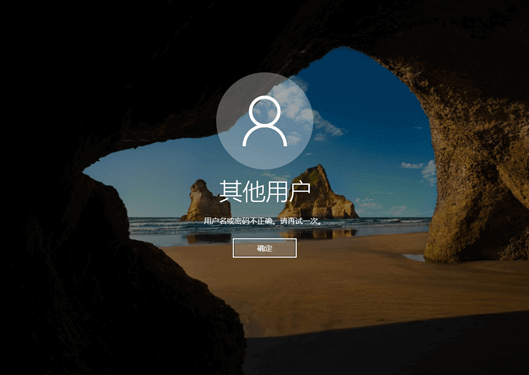

打开WinSvr2016，单击administrator，输入错误的密码后，显示无法登录，如图-8所示。
图-8
步骤二：清除WinSvr2016管理员密码
1）插入U盘到虚拟机
正常关机，开机后迅速点鼠标进入虚拟机，并迅速不停按ESC键，出现Boot Manager界面，如图-9所示。
图-9

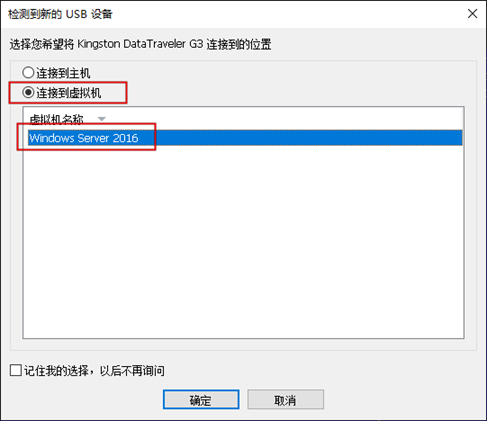

重新插拔一下U盘，在弹出的“检测到新的USB设备”对话框中，选中“连接到虚拟机”，并选择“Windows Server 2016”，如图-10所示。
图-10
重新启动虚拟机WinSvr2016，开机后迅速点鼠标进入虚拟机，并迅速不停按ESC键，出现Boot Manager界面，发现多出“EFI USB Device”一行即为插入U盘成功，如图-11所示。
图-11
使用键盘上“方向键”移动“选块儿”到“EFI USB Device”，按“回车”即可从U盘启动虚拟机，进入到PE工具箱桌面，如图-12所示。
图-12
2）清除管理员administrator的密码

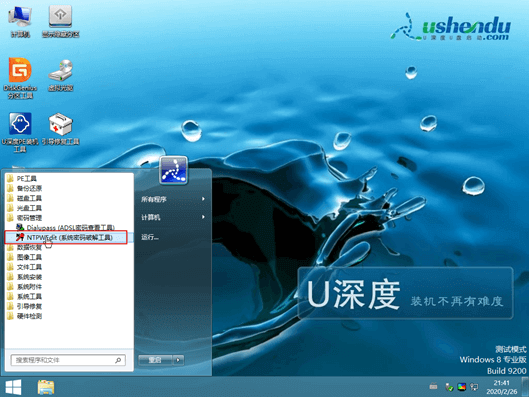

依次单击“开始—>密码管理—NTPWEdit”，如图-13所示。
图-13

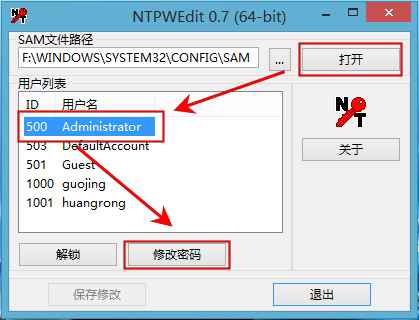

依次单击“打开—>Administrator—>修改密码”，如图-14所示。
图-14
在弹出的“NTPWEdit 0.5”对话框，直接单击“确认”，即可清空密码，如图-15所示。
图-15
最后单击“保存修改”，如图-16所示。
图-16
至此，administrator用户的登录密码破解完毕。
步骤三：验证密码清除效果
拔出U盘，正常启动WinSer2016，不用密码即可登录administrator用户桌面。
3 案例3：无损调整分区大小
3.1 问题
本例需求调整D盘空间，实现C盘+20GB、E盘+20GB，相关说明如下。
通过Windows自带磁盘管理工具设置3个分区：C盘100GB、D盘200GB、E盘200GB
- 关闭电脑，开机使用PE工具箱U盘引导
- 打开磁盘管理工具“傲梅分区助手”：调整使得C盘120GB、D盘160GB、E盘220GB
-
3.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：环境准备

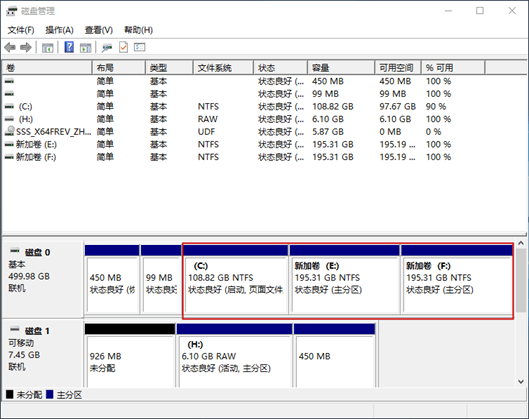

通过Windows自带磁盘管理工具设置3个分区，各容量约为：C盘100GB、D盘200GB、E盘200GB，如图-17所示。
图-17
步骤二：调整分区

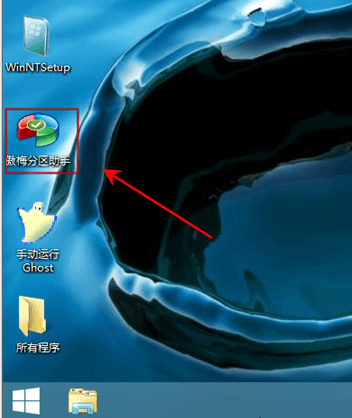

1）重启WinSvr2016，使用U盘启动电脑进入PE工具箱，双击PE工具箱桌面上的“傲梅分区助手”，如图-18所示。
图-18

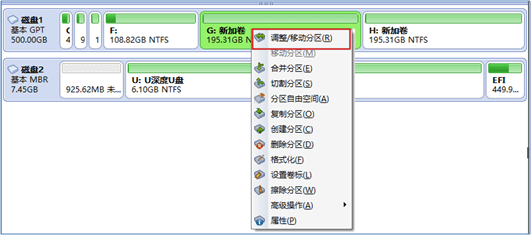

2）右击“磁盘1”的第5个分区（本案例为G：盘），选择“调整/移动分区”，如图-19所示。
图-19

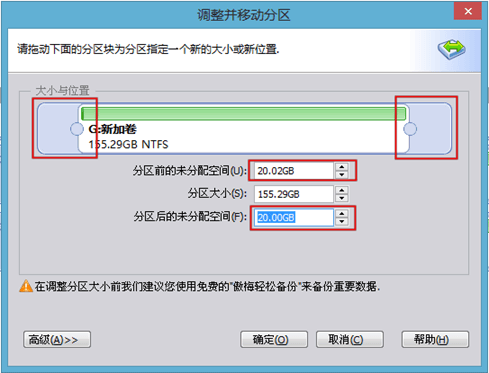

在“调整并移动分区”对话框中，调整分区前后位置，各缩小20GB空间，如图-20所示。
图-20

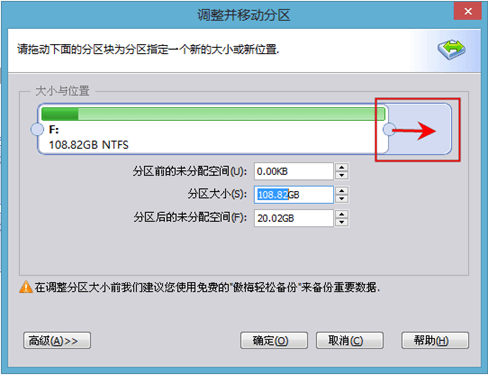

3）调整第4个分区（本案例为F：盘）和第6个分区（本案例为H：盘），扩展刚才收缩出来的空间，如图-21所示。
图-21
调整后的结果，如图-22所示。
图-22

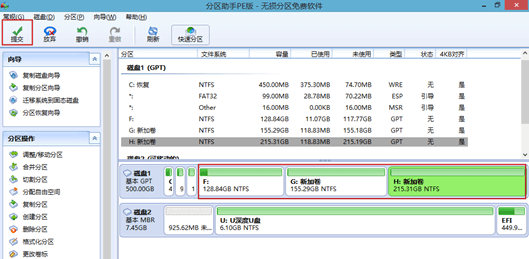

最后，单击左上角的“提交”，在弹出的“等待执行的操作”对话框中，单击“执行”，如图-23所示。
图-23
步骤三：验证效果
重启WinSvr2016，查看系统是否正常启动，磁盘分区大小是否调整，如图-24所示。
图-24
4 案例4：备份/恢复Windows系统
4.1 问题
本例备份WinSvr2016，并模拟故障后恢复，相关说明如下。
正常关闭WinSvr2016
- 开机使用PE工具箱U盘引导
- 打开“U深度PE装机工具”，使用“Imagex”备份系统盘
- 正常重启电脑，在桌面删除一些内容，模拟故障
- 重启，再次使用PE工具箱U盘引导
-
4.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：备份WinSvr2016系统
1）正常关机，使用U盘启动PE工具箱，在桌面上打开“U深度PE装机工具”，如图-25所示。
图-25

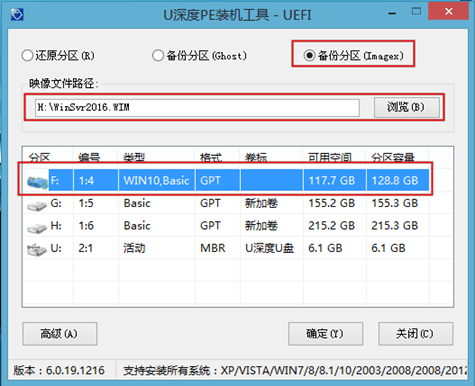

在“U深度PE装机工具”窗口，选中“备份分区（Imagex）”，指定映像文件路径“H:\WinSvr2016.WIM”（此处H：盘为硬盘中最后一个分区，其编号为1:6），最后选中编号为“1:4”的分区（其类型为 “WIN10,Basic”即为操作系统所在分区），单击“确定”，如图-26所示。
图-26

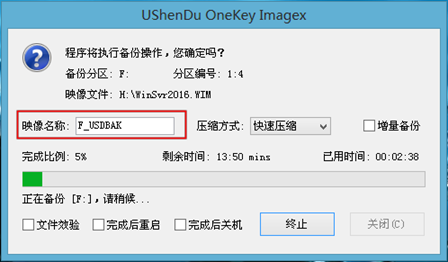

开始备份，需要等待15分钟左右（注意其映像名称为“F_USDBACK”还原时要用到），如图-27所示。
图-27
步骤二：模拟故障

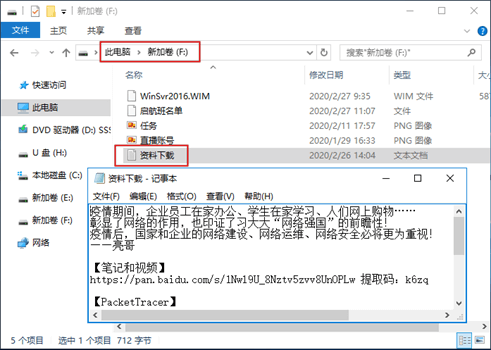

正常启动WinSvr2016，对系统做一些修改（在桌面上添加或删除文件等）模拟系统故障，如图-28所示。
注意：昨天设置组策略时启用“隐藏桌面上所有图标”，需要禁用才能对桌面进行设置。
图-28
步骤三：还原WinSvr2016
1）进入PE工具箱后，自动弹出“U深度PE装机工具”，确认“映像文件路径”处是刚才备份的“F_USDBAK”，选中编号为1:4的分区（即WinSvr016所在分区），单击“确定”，如图-29所示。
图-29

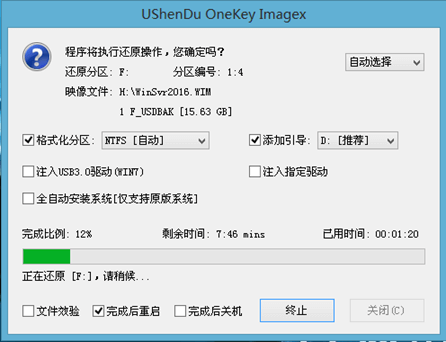

2）开始还原，需要等待10分钟左右，如图-30所示。
图-30
步骤四：验证效果
正常启动WinSvr2016，发现系统已经还原（桌面恢复备份前状态），如图-31所示。
图-31
5 案例5：恢复误删除的文件
5.1 问题
本例实现使用PE工具箱恢复误删除的文件，相关说明如下。
在WinSvr2016的E盘中删除一些文件，并清空回收站
- 关闭电脑，开机使用PE工具箱U盘引导
- 打开数据恢复工具“Recuva”，扫描并恢复被删除文件
5.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：环境准备

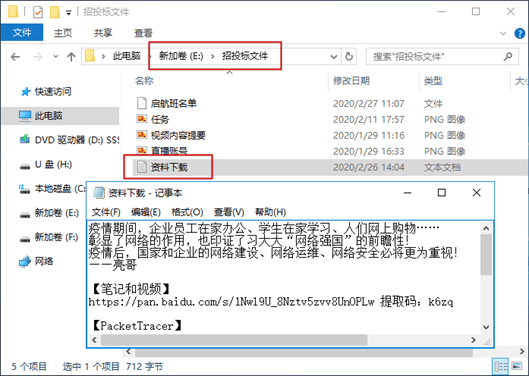

在WinSvr2016的E盘中删除一些文件，并清空回收站，模拟文件被误删除（此处删除文件夹“招投标文件”，并清空回收站），如图-32所示。
图-32
步骤二：数据恢复
1）使用U盘启动WinSvr2016，进入PE工具箱后，依次单击“开始 —> 数据恢复 —> Recuva”，如图-33所示。
图-33
2）在出现的“Recuva向导”中“文件类型”界面，选中“所有文件”，如图-34所示。
图-34
在“创建磁盘镜像”界面，按默认选“No”，如图-35所示。
图-35
在“文件位置”界面，选中“在特定位置”（本案例为G:\）,如图-36所示。
图-36

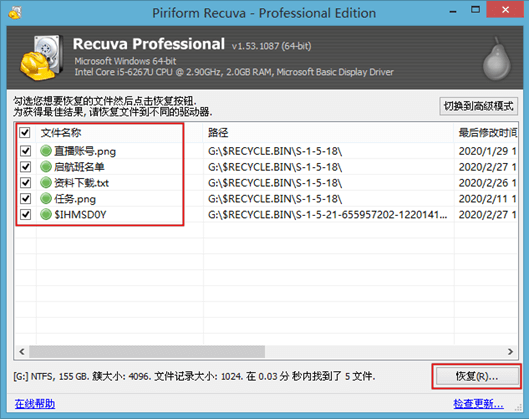

在“找到可以恢复”的结果窗口，勾选要恢复的文件，单击右下角的“恢复”，如图-37所示。
图-37

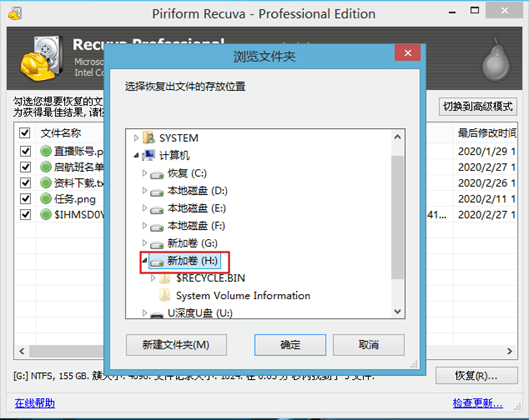

浏览选择恢复文件存放的位置，建议不要放在原始文件的位置（本案例为H:\），如图-38所示。
图-38
步骤三：验证恢复效果
正常启动WinSvr2016，查看恢复的文件是否正常打开，如图-39所示。
图-39
