路由器远程控制

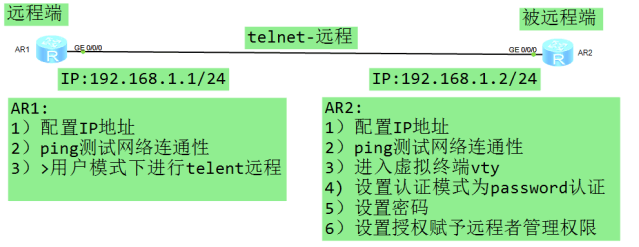

1、拓扑
2、备注说明：
1）路由器的每一个接口都是一个广播域（广播域是什么后面会学习）
2）同一个路由器中，不同的接口要配置不同网段的IP地址
3、远程分为四个步骤，很简单
第一步：配置IP地址
第二步：测试两台设备能够ping通
第三步：在被远程设备上，开启远程服务，配置密码，并且授权
第四步：测试远程
4、实验配置：
R1-远程端的配置：

  1. <huawei>  u   t  m    //关闭消息提醒
  2. <huawei> sys         //进入系统视图
  3. [huawei] sys  shuaige   //修改主机名为  lszn
  4. [shuaige] int   g0/0/0      //进入 g0/0/0 接口
  5. [shuaige-g0/0/0]  ip  address 192.168.1.1  24     //给g0/0/0接口配置IP地址和掩码
  6. [shuaige-g0/0/0]  dis  ip  int  br     // 显示接口IP地址配置信息
  7. [shuaige-g0/0/0]  return                //返回用户视图
  8. <shuanige>   telnet   192.168.1.2     //在用户视图下进行远程

R2-被远程端的配置：

  1. <huawei>  u   t  m    //关闭消息提醒
  2. <huawei> sys          //进入系统视图
  3. [huawei] sys  lszn       //修改主机名为  lszn
  4. [lszn] int   g0/0/0         //进入 g0/0/0 接口
  5. [lszn-g0/0/0]  ip  address 192.168.1.2  24      //给g0/0/0接口配置IP地址和掩码
  6. [shuaige-g0/0/0]  dis  ip  int  br                     // 显示接口IP地址配置信息
  7. [lszn]user-int vty 0 4                            //进入虚拟终端接口
  8. [lszn-ui-vty0-4]authentication-mode password        //设置认证模式为password
  9. Please configure the login password (maximum length 16):123      //设置密码为123
  10. [lszn-ui-vty0-4]user privilege level 15    //权限标准等级为15
  11. ###################备注说明###############################
  12. R2：(如果选择的不是AR2220，而是 ruoter那台路由器，需要多加一条命令）
  13. <huawei>  u   t  m    //关闭消息提醒
  14. <huawei> sys          //进入系统视图
  15. [huawei] sys  lszn       //修改主机名为  lszn
  16. [lszn] int   g0/0/0         //进入 g0/0/0 接口
  17. [lszn-g0/0/0]  ip  address 192.168.1.2  24      //给g0/0/0接口配置IP地址和掩码
  18. [shuaige-g0/0/0]  dis  ip  int  br                     // 显示接口IP地址配置信息
  19. [lszn]user-int vty 0 4                            //进入虚拟终端接口
  20. [lszn-ui-vty0-4]authentication-mode password        //设置认证模式为password
  21. 多加：[lszn-ui-vty0-4]set  authentication password    cipher   123    //设置密码
  22. [lszn-ui-vty0-4]user privilege level 15    //权限标准  （等级）  15
  23. #################备注说明##################################

交换机远程控制

1、拓扑：
2、备注说明：
1) VLAN : 虚拟局域网
2）交换机属于二层设备，交换机的接口不能直接配置IP地址，需要借助于vlanif 虚接口
3、实验配置：
SW1-远程的设备

  1. <huawei>  u   t  m     //关闭消息提醒
  2. <huawei> sys           //进入系统视图
  3. [huawei] sys  shuaige    //修改主机名为  lszn
  4. [shuaige] int vlanif1           //  进入vlanif 1虚接口
  5. [shuaige-Vlanif1]  ip  address 192.168.1.1  24     //给g0/0/0接口配置IP地址和掩码
  6. [shuaige-Vlanif1]  dis  ip  int  br     // 显示接口IP地址配置信息
  7. [shuaige-Vlanif1]  return                //返回用户视图
  8. <shuanige>   telnet   192.168.1.2     //在用户视图下进行远程

SW2—被远程的设备

  1. <huawei>  u   t  m    //关闭消息提醒
  2. <huawei> sys          //进入系统视图
  3. [huawei] sys  lszn       //修改主机名为  lszn
  4. [lszn] int vlanif1         //  进入vlanif 1虚接口
  5. [lszn-Vlanif1]  ip  address 192.168.1.2  24      //给g0/0/0接口配置IP地址和掩码
  6. [lszn-Vlanif1]  dis  ip  int  br                             // 显示接口IP地址配置信息
  7. [lszn]user-int vty 0 4                                       //进入虚拟终端接口
  8. [lszn-ui-vty0-4]authentication-mode password        //设置认证模式为password
  9. [lszn-ui-vty0-4]set  authentication password    cipher   123    //设置密码
  10. [lszn-ui-vty0-4]user privilege level 15       //权限标准等级为 15
