NTD NETBASE DAY05
1 案例1：虚拟机快照及克隆
1.1 问题
本例要求熟悉VMware Workstation的虚拟机快照及克隆，相关说明如下。
首先为虚拟机pc1制作并测试快照：
- 制作快照
- 将内存修改为4G、更改桌面背景图片
- 还原快照
- 检查内存大小、开机后再次检查背景图片
然后以pc1为模板，创建链接克隆虚拟机pc2：
- 对比虚拟机pc1、pc2的硬件配置
- 对比虚拟机pc1、pc2的系统数据（比如IP地址）
以pc1为母板，创建完整克隆虚拟机pc3，对比pc2和pc3虚拟机目录的大小
-
1.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：为虚拟机pc1制作及测试快照
1）制作快照
把pc1正常关机，从虚拟机库中选中pc1，然后单击菜单“虚拟机”—>“快照”—>“拍摄快照”，如图-1所示。
图-1

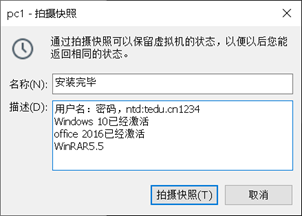

然后在弹出的对话框中指定快照名称、描述，最后单击“拍摄快照”，如图-2所示。
图-2
2）将虚拟机pc1内存修改为4G，更改桌面背景图片

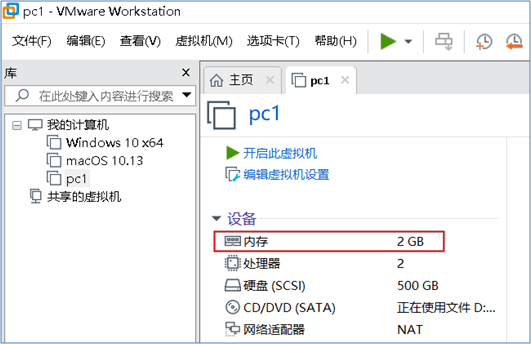

从虚拟机列表中选中pc1，单击右侧设备栏中“内存”，如图-3所示。
图-3
在“虚拟机设置”对话框中，单击“4GB”，“此虚拟机的内存”自动设置为4096MB，如图-4所示。
图-4

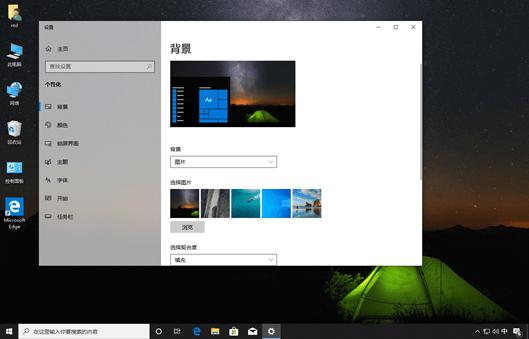

将虚拟机开机，在桌面空白处，右击鼠标，在菜单选“个性化”，更换桌面背景图片，如图-5所示。
注：以此模拟虚拟机pc1硬件和软件更改。
图-5
3）恢复快照
从虚拟机列表中选中pc1，然后单击菜单“虚拟机”—>“快照”—>“恢复到快照：安装完毕”，如图-6所示。
图-6
4）检查内存大小、开机后再次检查背景图片
恢复快照后，虚拟机的数据会还原到制作快照当时的状态，如图-7所示。
图-7
步骤二：以pc1为母板，创建链接克隆虚拟机pc2
1）为虚拟机pc1创建链接克隆pc2
把pc1正常关机，从虚拟机库中选中pc1，然后单击菜单“虚拟机”—>“管理”—>“克隆”，如图-8所示。
图-8

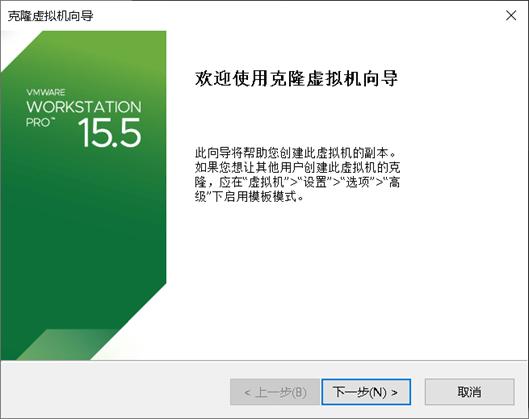

即可打开“克隆虚拟机”向导，单击“下一步”，如图-9所示。
图-9

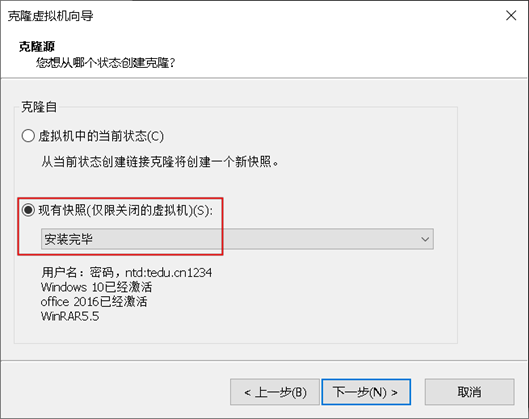

在“克隆源”界面，选择“现有快照”—>“安装完毕”，单击“下一步”，如图-10所示。
图-10
在“克隆类型”界面，选择“创建链接克隆”，单击“下一步”，如图-11所示。
图-11

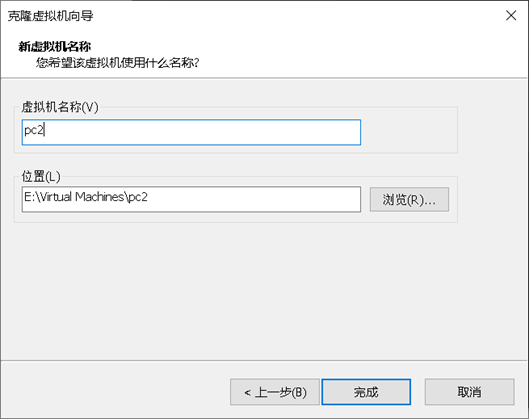

在“新虚拟机名称”界面，指定克隆的新虚拟机的名称为pc2，存放位置为非C盘的位置，单击“完成”，如图-12所示。
图-12
在“正在克隆虚拟机”界面，并根据提示单击“关闭”即可，如图-13所示。
图-13
2）对比虚拟机pc1、pc2的硬件配置和应用软件
pc1与pc2的硬件配置完全相同，如图-14所示。
图-14
把pc2开机，发现其已经安装Windows10系统虚拟机，如图-15所示。
图-15
步骤三：以pc1为母板，创建完整克隆虚拟机pc3
1）为虚拟机pc1创建完整克隆pc3
把pc1、pc2正常关机，从虚拟机库中选中pc1，然后单击菜单“虚拟机”—>“管理”—>“克隆”，在“克隆类型”界面选择“创建完整克隆”，如图-16所示。
图-16
2）克隆完毕后，运行pc3发现其已经安装Windows10系统虚拟机，并对比pc2和pc3虚拟机目录的大小，如图-17所示。
图-17
2 案例2：配置并测试网络
2.1 问题
本例要求在Windows10系统中查看及测试网络，并且能够配置网络，相关说明如下。
将VMnet8网段地址修改为192.168.10.0/24
- 为pc1配置：IP及掩码192.168.10.11/24，默认网关192.168.10.2
- 为pc2配置：IP及掩码192.168.10.12/24，默认网关192.168.10.2
- 再次测试pc1与pc2的连通性
2.2 方案
为了避免网络障碍，建议关闭pc1、pc2的Windows防火墙服务。
通过开始 —> 设置 —> 网络和Internet —> 以太网 —> Windows防火墙，打开防火墙配置界面，如图-18所示。可以看到防火墙默认是启用的，这会影响其他的计算机访问本机。
图-18
单击“启用或关闭Windows防火墙”，发现防火墙是“开启”状态，如图-19所示。
图-19

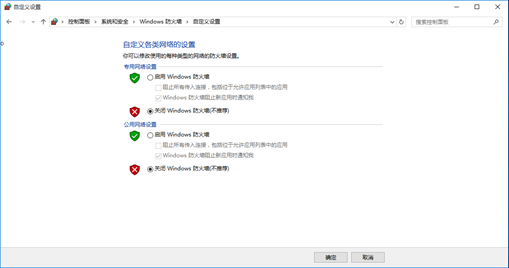

专用网络设置，选择“关闭Windows防火墙”，公用网络设置，选择“关闭Windows防火墙”，如图-20所示。
图-202.3 步骤
实现此案例需要按照如下步骤进行。
步骤一：将VMnet8网段地址修改为192.168.10.0/24

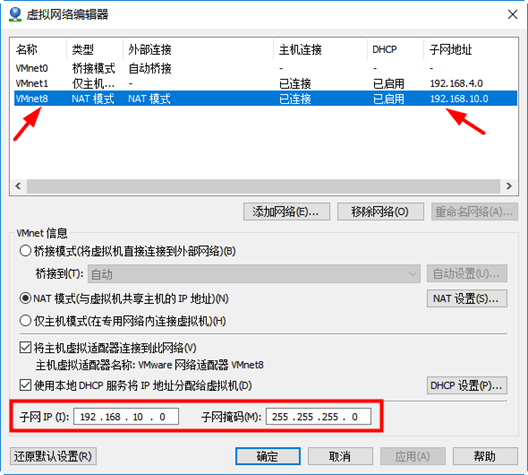

在VMware Workstation软件中，通过菜单“编辑”—> “虚拟网络编辑器”，打开后将修改VMnet8虚拟网络的网段地址，如图-21所示。
图-21
步骤二：为虚拟机 pc1、pc2 分别配置以下地址
1）为虚拟机pc1手动配置IP地址参数
通过设置 —> 网络和Internet —> 以太网 —> 更改适配器选项 —> 双击“Ethernet0”—> 属性 —> 双击“Internet协议版本4（TCP/IPv4）”，打开配置对话框。
然后设置IP地址及掩码：192.168.10.11/24，默认网关：192.168.10.2，如图-22所示，再单击确定即可。
图-22
2）为虚拟机pc2手动配置IP地址参数
通过设置 —> 网络和Internet —> 以太网 —> 更改适配器选项 —> 双击“Ethernet0”—> 属性 —> 双击“Internet协议版本4（TCP/IPv4）”，打开配置对话框。

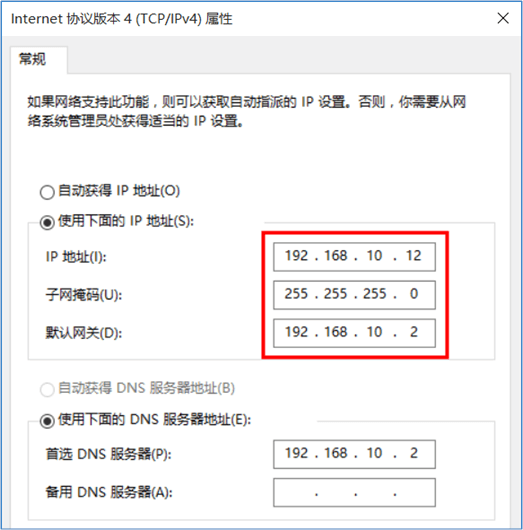

然后设置IP地址及掩码：192.168.10.12/24，默认网关：192.168.10.2，如图-23所示，再单击确定即可。
图-23
步骤三：再次测试 pc1 与 pc2 的连通性
在pc1上使用ping工具访问pc2新配置的IP地址，可以连通（注意关闭pc1、pc2双方的防火墙）。
C:\Users\ntd>ping 192.168.10.12
正在 Ping 192.168.10.12 具有 32 字节的数据:
来自 192.168.10.12 的回复: 字节=32 时间<1ms TTL=128
来自 192.168.10.12 的回复: 字节=32 时间<1ms TTL=128
来自 192.168.10.12 的回复: 字节=32 时间<1ms TTL=128
来自 192.168.10.12 的回复: 字节=32 时间=1ms TTL=128
192.168.10.12 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 0ms，最长 = 1ms，平均 = 0ms
C:\Users\ntd>
3 案例3：安装应用软件
3.1 问题
本例要求为 pc1 安装应用软件，相关说明如下。
- 安装好 MS Office（Word、Excel、PowerPoint）
-
3.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：安装MS Office及其他各种应用软件
1）安装Microsoft office 2013
Microsoft office 2013是公司比较常用的办公软件套装，包含Word、Excel、PowerPoint等应用程序。
检查或下载office安装光盘镜像，记住其所在的位置和文件名，如图-24所示。
图-24
连接office光盘镜像到Windows10虚拟机，单击VMware菜单“虚拟机”—>“可移动设备”—>“CD/DVD(SATA)”—>“设置”，如图-25所示。
图-25
选中“使用ISO映像文件”，单击“浏览”选择“Office2013官方正式简体中文版64位VOL批量激活版”镜像光盘文件，确保“设备状态”已经勾选“已连接”，最后单击“确定”，如图-26所示。
图-26

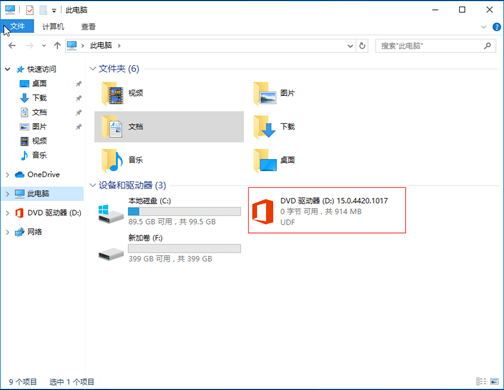

双击桌面上“此电脑”，在打开的“此电脑”窗口右侧“DVD设备和驱动器”处，双击“驱动器(D:)”，如图-27所示。
图-27

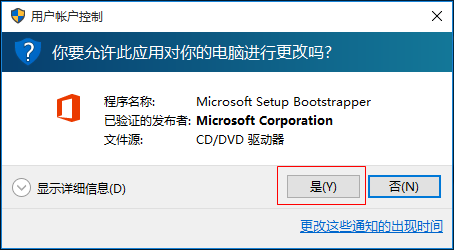

弹出“用户帐户控制”对话框，单击“是”允许此设备对设备进行更改，如图-28所示。
图-28
点击“我接受此协议的条款”，然后点击“继续”，如图-29所示。
/
图-29
点击“立即安装”，如图-30所示。
/
图-30

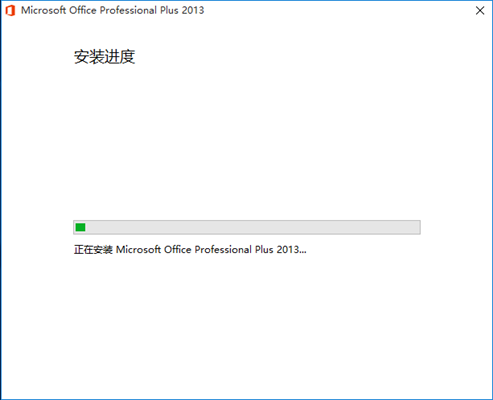

Office开始进行安装，大约3~5分钟，如图-31所示。
图-31

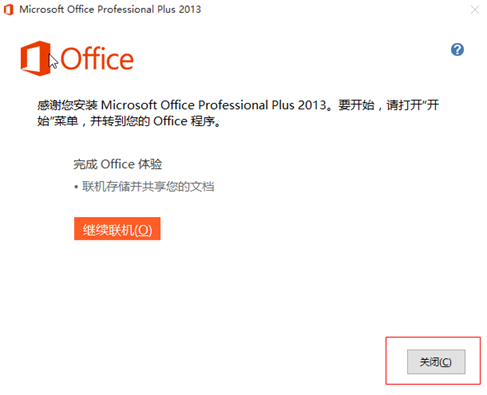

安装成功后，出现对话框，单击“关闭”，如图-32所示。
图-32

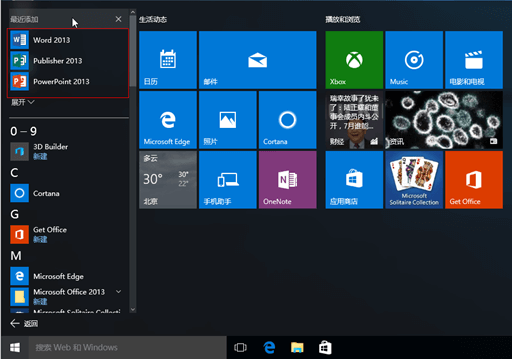

单击屏幕左下角“开始”菜单，选择“所有应用”，在菜单的最上方“最近添加”处，单击运行Word、PowerPoint、Excel等办公软件，如图-33所示。
注：Excel图标默认没有显示，需要单击“展开”列表才能显示。
图-33
单击“Word”可以运行“文字处理软件”，此时会弹出“首要事项”对话框。选中“使用推荐的设置”，点击“接受”，如图-34所示。
图-34
弹出“用户帐户控制”对话框，单击“是”允许此设备对设备进行更改，如图-35所示。
图-35
新建“空白”文档后，各功能可以正常使用，说明Office已经安装成功，如图-36所示。
图-36
2）安装其他各种应用软件
安装 WinRAR、QQ、微信、Foxmail、2345看图王、QQ影音播放器、福昕PDF阅读器，在Windows10主机能上网的情况下，可以下载并安装这些软件的最新版。也可以使用素材目录中提供的NTD_TOOLS.iso文件，从光盘中选装相应的软件。
检查或下载NTD_TOOLS_2020.iso光盘镜像，记住其所在的位置和文件名，如图-37所示。
图-37
以安装WinRAR为例，可参照安装其他软件。
连接NTD_TOOLS_2020.iso光盘镜像到Windows10虚拟机，单击VMware菜单“虚拟机”—>“可移动设备”—>“CD/DVD(SATA)”—>“设置”，如图-38所示。
图-38
选中“使用ISO映像文件”，单击“浏览”选择“NTD_TOOLS_2020.iso”镜像光盘文件，确保“设备状态”勾选“已连接”，最后单击“确定”，如图-39所示。
图-39
双击桌面上“此电脑”，在打开的“此电脑”窗口右侧“DVD设备和驱动器”处，双击“DVD驱动器(E:)”，如图-40所示。
图-40

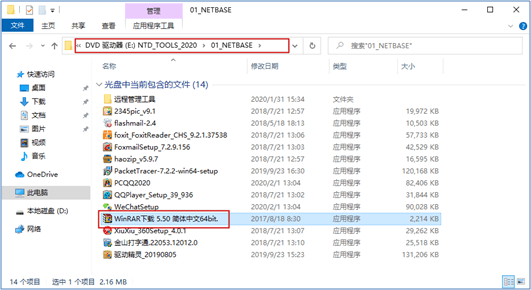

双击光盘中的“01_NETBASE”文件夹，然后双击“WinRAR”进行安装，如图-41所示。
图-41

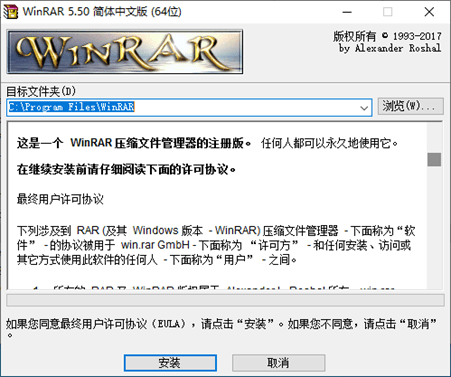

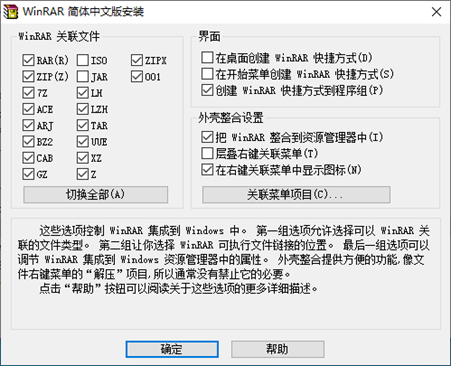

打开“安装向导”后，单击“安装”，如图-42所示。
图-42
最后点击“确定”，即安装成功，如图-43所示。
图-43

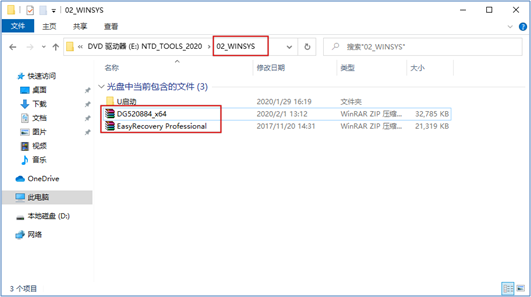

此时，打开光盘中“02_WINSYS”文件夹，可以使用WinRAR打开 “DG520884_x64”等压缩文件，如图-44所示。
图-44
4 案例4：Win快捷键操作
4.1 问题
本例要求熟悉Windows系统中的常用快捷键操作，相关说明如下。
首先练习文档选择及编辑快捷操作： 在主机pc1的D:\下新建5个子目录dir1~dir5：
- 练习单选、框选、连选、多选、全选操作
- 将目录dir1改名为dir6
- 彻底删除目录dir4，将目录dir6复制为dir7
然后练习网页浏览快捷操作
- 在真机浏览器中访问网站 http://www.tmooc.cn/
- 放大/缩小显示的网页内容大小
- 刷新网页，查找关键词“课程”
-
4.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：文档选择及编辑快捷操作
1）在主机pc1的D:\下新建5个子目录dir1~dir5：

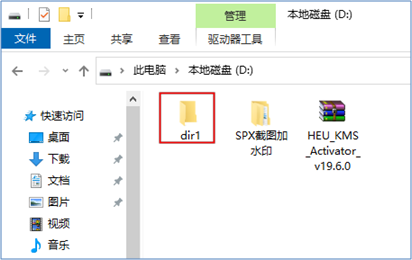

进入D:\，通过右键菜单“新建”—>“文件夹”，指定名称dir1，如图-45所示。
图-45
选中dir1文件夹，按Ctrl+C键，连续按4次Ctrl+v，复制了4个dir1副本，如图-46所示。
图-46

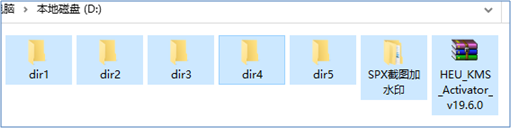

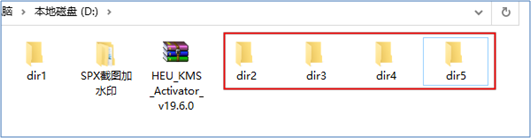

分别把刚才复制的副本改名为dir2~dir5，如图-47所示。
图-47
2）练习单选、框选、连选、多选、全选操作
鼠标单击选择dir5，如图-48所示。
图-48
鼠标按住拖动，框选住dir3、dir4、dir5，如图-49所示。
注：起点可以是dir2和dir3之间的缝隙，也可以是dir5下方的空白处。
图-49
鼠标单击dir1，然后按住Shift键，再单击dir5，可以选中dir1、dir2、dir3、dir4、dir5，如图-50所示。
图-50
鼠标单击dir1，然后按住Ctrl键，再单击dir4，可以选中dir1和dir4，如图-51所示。
图-51
按快捷键Ctrl+A，可以选择当前目录下所有对象，如图-52所示。
图-52
3）正常删除目录dir1
选中目录dir1，按Delete键，此时dir1被删除到回收站，如图-53所示。
图-53
此时按Ctrl+z键，可以撤销刚才对dir1的删除操作，如图-54所示。
图-54
4）彻底删除目录dir1
选中目录dir1，按快捷键Shift+Delete，可以彻底删除此目录，此时dir1没有被删除到“回收站”，也无法使用Ctrl+z键撤销删除操作，如图-55所示。
图-55
步骤二：网页浏览快捷操作

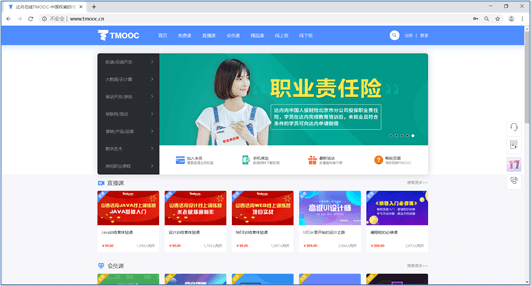

1）在真实机浏览器中访问网站 http://www.tmooc.cn/ ，页面效果如图-56所示。
图-56
2）放大/缩小显示的网页内容大小
按住Ctrl+鼠标前滚轮可以放大字号及图标大小（比如130%），此时网页内容“宽度”充满整个屏幕，如图-57所示。
图-57
按住Ctrl+鼠标后滚轮可以缩小字号及图标大小（比如80%），此时网页内容“变窄”，但是当前屏幕上可以显示更多“行”内容，如图-58所示。
图-58
3）刷新网页，查找关键词Linux
按快捷键Ctrl+F5可以重新加载（即刷新）当前网页内容。

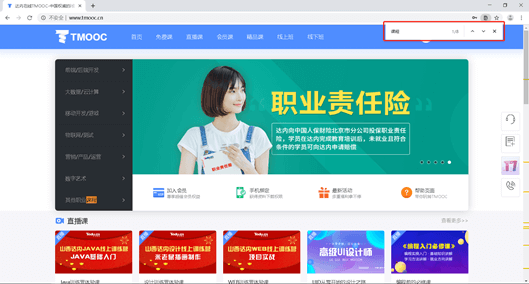

按快捷键Ctrl+F可以在网页中查找指定的关键词“课程”，如图-59所示。
图-59
4）将当前网页另存到桌面，文件名为 tmooc.html

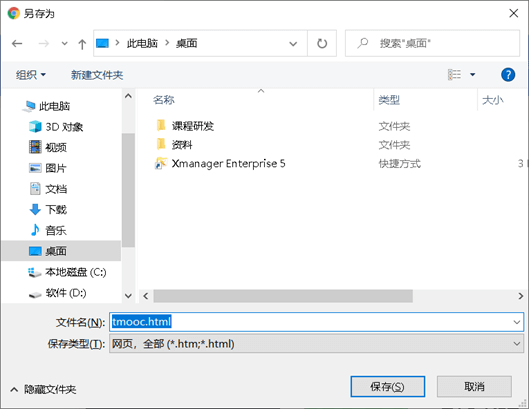

浏览网页时，按快捷键Ctrl+S可以将网页保存下来，根据提示选择路径并指定网页名称即可，如图-60所示。
图-60
5 案例5：Win键快速调用
5.1 问题
本例要求利用Win键，完成相关配置工具的快速调用，相关说明如下。
显示/隐藏桌面
- 切换显示/投影目标设备
- 切换运行的任务窗口
- 快速锁屏
-
5.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：显示/隐藏桌面

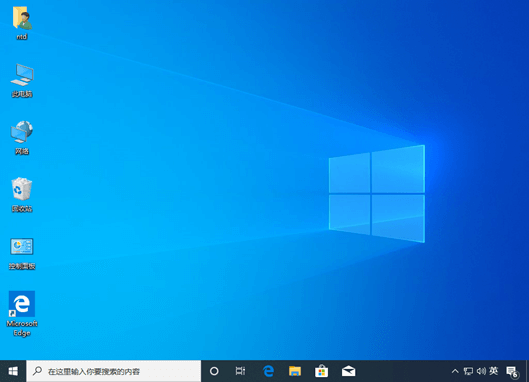

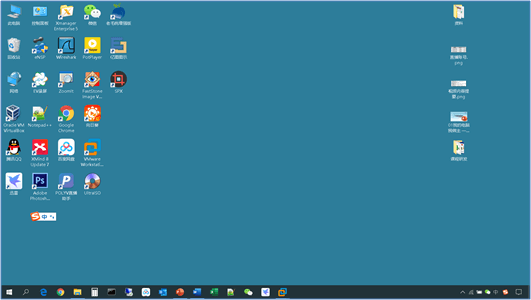

按快捷键Win+D显示桌面，隐藏所有活动窗口，如图-61所示。
图-61

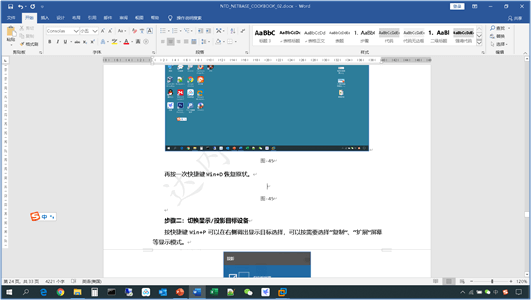

再按一次快捷键Win+D恢复原状，如图-62所示。
图-62
步骤二：切换显示/投影目标设备

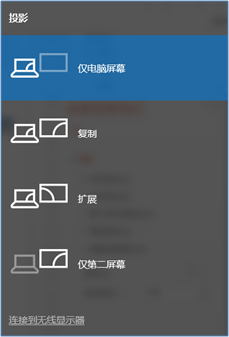

按快捷键Win+P可以在右侧调出“投影”目标选择，连续按Win+P可以依次选择“复制”、“扩展”屏幕等显示模式，如图-63所示。
图-63
步骤三：切换运行的任务窗口

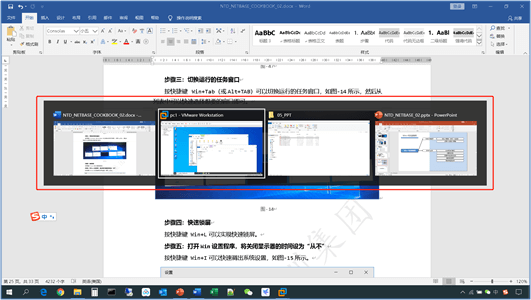

按快捷键 Win+Tab可以切换运行的任务窗口，需要使用鼠标从列表中速选择想要切换的任务窗口，如图-64所示。
图-64
快捷键Alt+TAB，连续按下时可依次在各任务间切换，松手后立刻完成切换，如图-65所示。
图-65
步骤四：快速锁屏

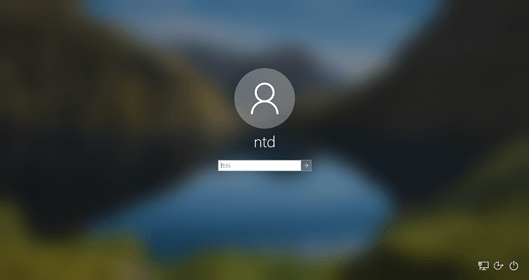

按快捷键 Win+L可以实现快速锁屏，如图-66所示。
图-66
步骤五：打开Win设置程序，将关闭显示器的时间设为“从不”
按快捷键 Win+i可以快速调出系统设置，如图-67所示。
图-67

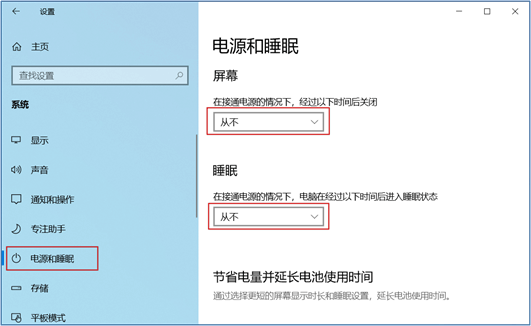

通过“系统”—>“电源和睡眠”，分别设置“屏幕”和“睡眠”时间为“从不”，如图-68所示。
图-68
6 案例6：命令行应用实战
6.1 问题
本例要求熟悉Windows命令行环境的获取，以及常用命令操作，相关说明如下。
查看本机的主机名
- 查看本机的互联网地址（IP地址）
- 查询网站www.baidu.com、www.qq.com的互联网地址
-
6.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：查看本机的主机名

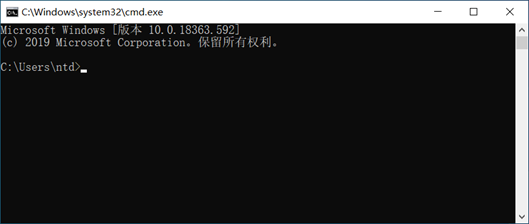

按快捷键Win+R调出“运行”，执行cmd可以获得命令行窗口，如图-69所示。
图-69
执行hostname命令可以查看主机名，如图-70所示。
图-70
步骤二：查看本机的互联网地址（IP地址）
执行ipconfig命令可以查看本机的IP地址信息，如图-71所示。
图-71
步骤三：查询网站www.baidu.com、www.qq.com的互联网地址
当本机能够接入互联网的情况下，使用nslookup命令可以查找www.baidu.com等网站的域名对应的IP地址，如图-72所示。
图-72
步骤四：检查是否能ping通www.qq.com
使用ping命令可以检测从本机到其他主机之间的连通性。

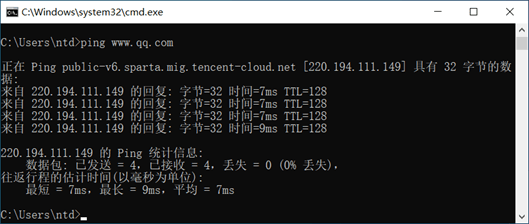

比如当本机能够接入互联网的情况下，可以尝试ping检测到百度www.qq.com的连通性，如图-73所示，正常能成功收到目标IP地址的32字节/包回复。
图-73
7 案例7：设计大型网络拓扑图
7.1 问题
本例要求学员自行设计一个大型网络拓扑图，相关说明如下。
上网搜索大型网络拓扑图，分析其接入层、汇聚层、核心层各设备和连接方式
- 参考搜索的结果使用eNSP设计出来
7.2 步骤
实现此案例需要按照如下步骤进行。
步骤一：搜索大型网络拓扑图，分析其接入层、汇聚层、核心层各设备和连接方式。
1）登录百度搜索“大型网络架构拓扑图核心层”，如图-74所示。
图-74

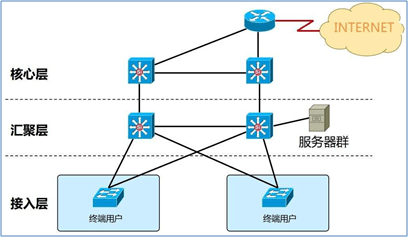

2）选择其中包含“接入层、汇聚层、核心层”注释的拓扑图，并分析其网络架构，如图-75所示。
图-75
步骤二：参考搜索的结果使用eNSP设计出来
打开eNSP软件，设计出类似的网络拓扑图，如图-76所示。
图-76
