*让数据更美-B端图表视觉设计思考

随着大数据的兴起，数据价值的不断挖掘，图表作为数据呈现与分析的有效手段，正扮演着越来越重要的角色。我们在进行B端平台设计时也在思考：如何让图表清晰的传达信息，同时带来美观的视觉感受。

为了达到清晰传达和视觉美观的目标，我们结合实际项目，进行大量探索及思考，梳理总结了一套适用于B端后台类产品的图表设计思路及方法，涵盖了曲线图、柱状图、饼图、雷达图、漏斗图等各类常用图表类型。

///

图表视觉层级

图表能够承载大量数据信息，同时视觉元素较多，如果只是凭借设计师的审美喜好进行视觉设计，没有整体信息读取考量，可能会导致重要信息未能凸显，降低用户读取效率。

为清晰传达信息，进一步提升读取效率，我们采用元素重要程度与视觉强度相绑定的方法。依据元素重要程度，将图表元素分为三类，分别为“底层元素”、“中层元素”和“顶层元素”，并依据不同视觉强度分别设计三类元素。底层元素最弱，顶层元素最强。通过这种方法，梳理图表元素的前后关系，能够清晰把握元素视觉层次，保证信息传递效率。

| 底层元素设计

在各类图表中，我们把辅助说明数据的轴线、刻度等定义为底层元素。为了减少视觉干扰，最大程度突出主图形，底层元素全部使用浅灰色进行设计。我们发现，当元素与背景颜色的明度对比在1.2:1时，人眼较难看到元素；当对比度在2.0:1时，视觉强度过强，易吸引用户注意力。通过元素视觉强度的调研及视觉尝试，最终确定元素与背景对比度在1.6:1左右，视觉强度偏弱但人眼能够看清的程度。以保证元素视觉不突兀，只在需要查看时可以被发现。

| 中层元素设计

中层元素的内容包括数据图形、数据线段等承载主要数据信息的元素，是图表中表达数据的关键元素。与底层元素相比，中层元素采用更低明度与更高饱和度的数据色来表现，使元素从页面中凸显出来，保证可读性。同时在样式上适当加入渐变、描边等样式，丰富视觉层次，带来美观的视觉感受。

| 顶层元素设计

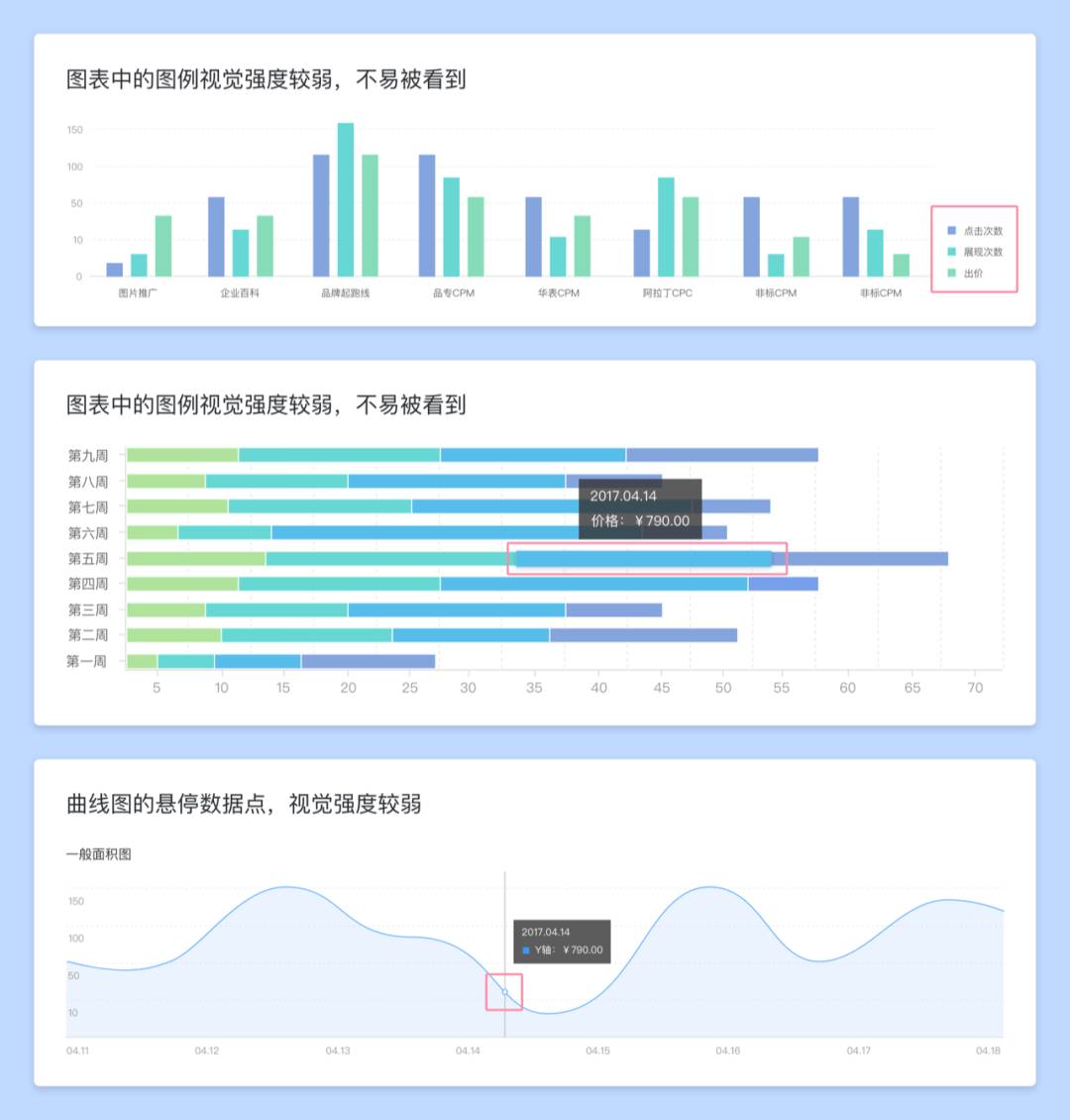

我们把顶层元素定义为图表高亮信息，内容包括悬停样式、悬停后的详细数据说明等。在设计上为保证视觉样式突出，使用深灰色、强调色等强对比度样式，并辅以动画、投影等手法保证明显的视觉强调效果，保证顶层信息最有效的传达给用户。

| 最终效果

通过层级梳理，并绑定元素重要程度和视觉强度的方法，设计后图表主次信息均按重要程度进行对应视觉强度的展示，让用户能够在第一时间接收到最重要的信息，提升信息读取效率。

///

图表排版设计

图表排版是指各元素在图表中的尺寸及布局等，对于B端后台类产品来说，不同排版对用户使用体验造成较大影响。如何建立一套合理的规范保证用户的使用体验？我们经过大量讨论推敲，梳理出一套针对B端后台类产品的排版规则，力求保证用户图表的使用体验。

| 图表尺寸

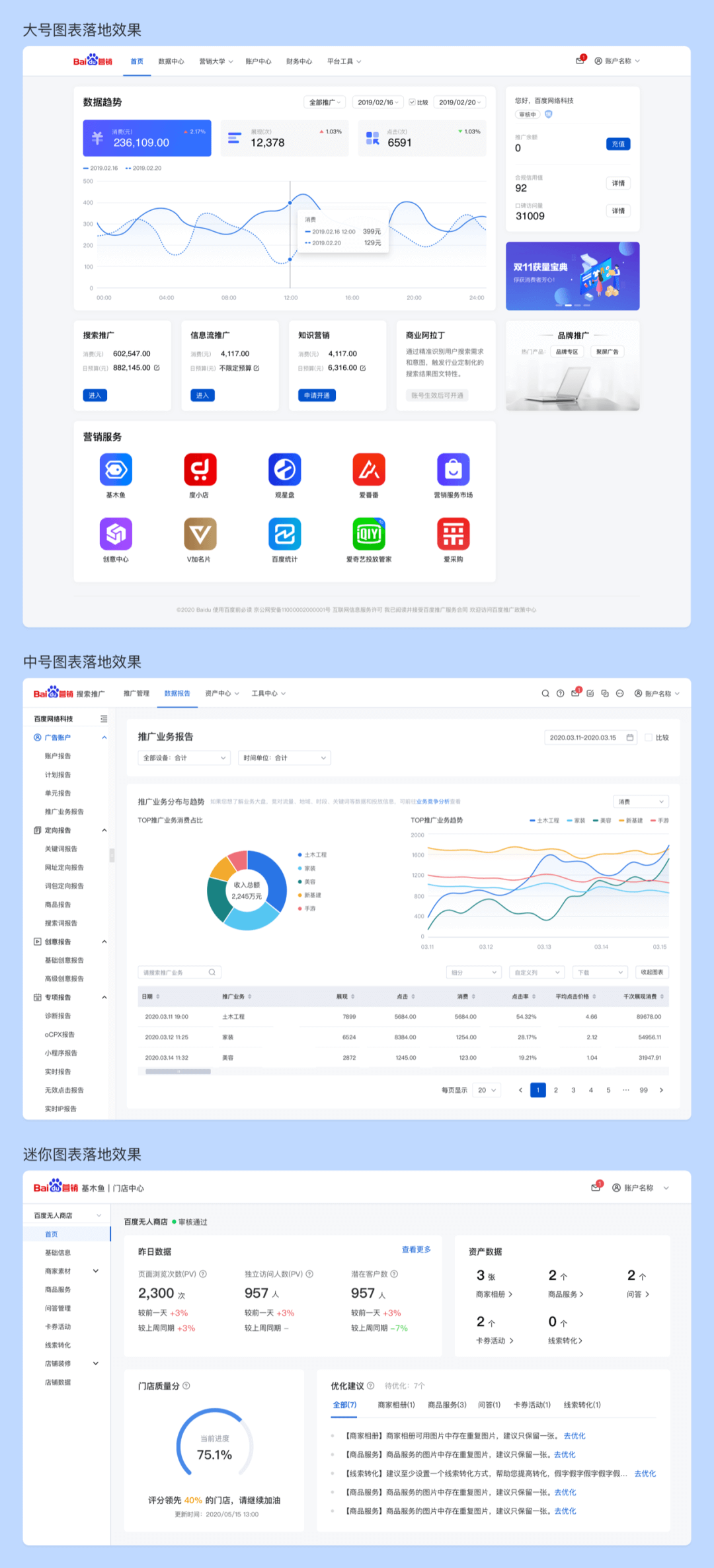

图表尺寸指图表整体长宽高。在项目中我们发现不同尺寸的图表对数据展现效果影响巨大，例如巨量数据的图表挤在名片大小的区域例显示，这使得信息读取的效率大打折扣。为此我们收集并提取出“全貌概览”、“多角度环视”、“详情分析”三类典型场景，并制定了“迷你图”、“中号图表”、“大号图表”三类尺寸，针对不同尺寸优化图表的信息展示密度，以达到高效读取信息的目的。

“迷你图”尺寸最小，舍弃了Y轴等不必要信息，利用小面积展示最关键的图表信息，并控制数据密度，保证信息高效读取。

“中号图表”尺寸受限，限制坐标轴刻度数量和数据的密度，例如曲线图数据点不高于每4像素1个数据点，Y轴坐标刻度不超过5个，以确保信息密度不过载，这类图表尺寸通常用在针对某大类内容进行多方面检视时。

“大号图表”尺寸最大，不限制数据信息密度，给予最全最详细的展示，这类尺寸通常用在数据详情页等详细分析场景中。

最后考虑到多图表混合排列时，饼图、地图等大面积填色图表，相较折线图等描边型图表，视觉感受更加膨胀。我们缩小了填色类图表的实际高度，保证多种图表混合排列时，视觉感受的均衡。

| 坐标轴

坐标轴在图表中出现的频率较高，那么坐标轴常见的设计问题有哪些呢？

第一是横纵坐标轴的刻度出现过密情况。
如果坐标轴所承载的是连续数据（连续数据指可量化的，连续不断的，在区间内可任意取值的数据，如时间、金额、人数等），设计师可自行增减刻度数量以保证视觉舒适度。如果承载是离散数据（离散数据指不可量化的，无关联的，不可在区间内任意取值的数据，如分类、软件版本、省份等），可采取增加坐标轴缩放功能以解决.

第二个常见问题是刻度的说明文字过长。

如果是X轴（横轴）文字过长，除了在可控范围内减少刻度，还可采取文字倾斜45°~90°的办法(如文字全部为中文，可用竖排代替倾斜90°)，缓解信息过密看不清的情况。

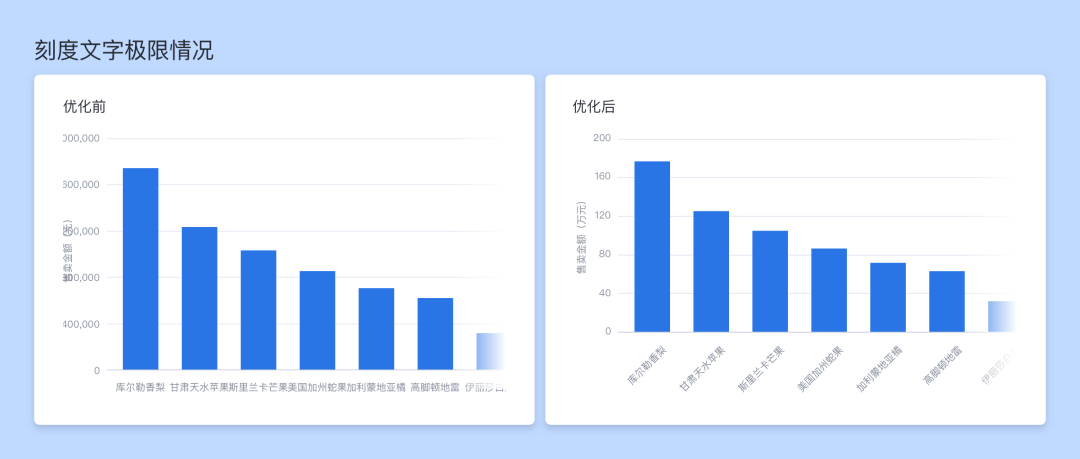

如果是Y轴（纵轴）文字过长，需联合研发一起调整数据的单位，比如把“元”调整为“百万元”。

如果不能调整，那就要根据所使用的图表库有针对性调整。例如常用的Echarts图表、D3图表等开源图表库，需要提前预估刻度文字长度并预留出来，否则刻度文字可能会被页面裁掉而不能完全显示。如你是用的是AntV等可自适应的图表库，则不必提前处理，图表库会自动按刻度长度进行整体调整。

| 图例

图例作为图表中不可或缺的部分，在各类图表库中位置不尽相同，由于不同图表样式差异很大，图例的位置需整体考虑并适当布局摆放，但在同一产品或页面内，过于随意的摆放图例，会导致页面统一性较差，同时增加用户的浏览成本。我们团队所负责的B端商业产品矩阵，作为面向用户的产品集合，产品间联系非常紧密。过于灵活随意的图例摆放不利于用户对于图表的浏览。为解决此问题，我们基于业务特点，针对B端商业产品矩阵制定了图例布局指导原则。

我们以提升屏幕信息密度为目标，分析不同场景的页面排布，制定了顶部和右侧两种较为宽松的指导原则，供设计师在没有明确的更优方案时选用。

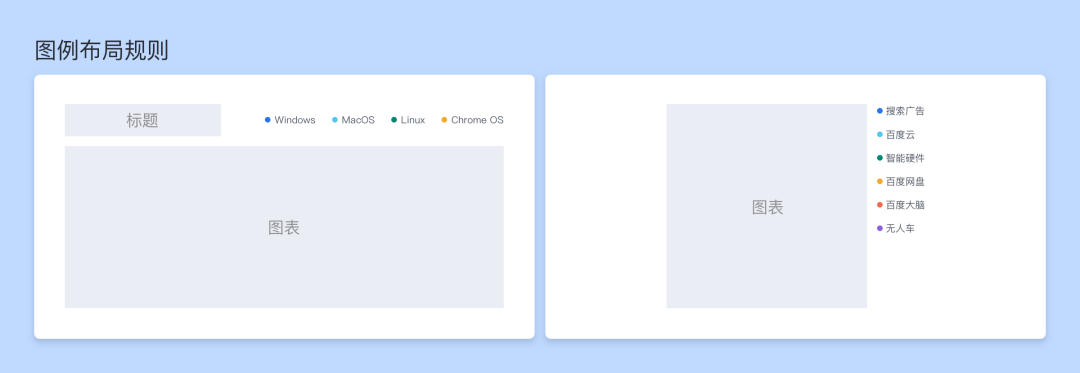

当图表是左右两端对齐的类型，例如折线图、柱状图时，建议将图例放置在图表顶部。这样能结合标题等其他元素进行统一排布，减少占用空间。当图表本身左右都有空余空间时，例如饼图，建议将图例放置于图表的右侧。也能够节省页面的空间。

///

数据色板设计

色板作为常见的数据表达手段，能够利用不同颜色明确体现分类信息、数值高度、状态信息等。但目前市面上鲜有专业用途图表的配色工具。我们经过大量探索尝试，梳理总结出图表色彩的两个关键维度：辨识度与统一性。既需要颜色间突出强烈可清晰辨别，又需要颜色整体能形成统一风格，以达到清晰传递和美观的目标。如何平衡辨识度与统一性，是我们遇到的难题。

| 辨识度

辨识度在图表中有两方面：颜色与页面底色的辨识度，各颜色之间的辨识度。对于第一种，我们采用控制颜色的明亮程度来确保色彩辨识度，尤其对于黄色、青色等本身较亮的颜色，降低颜色的明度，确保在浅色背景下颜色可辨识。

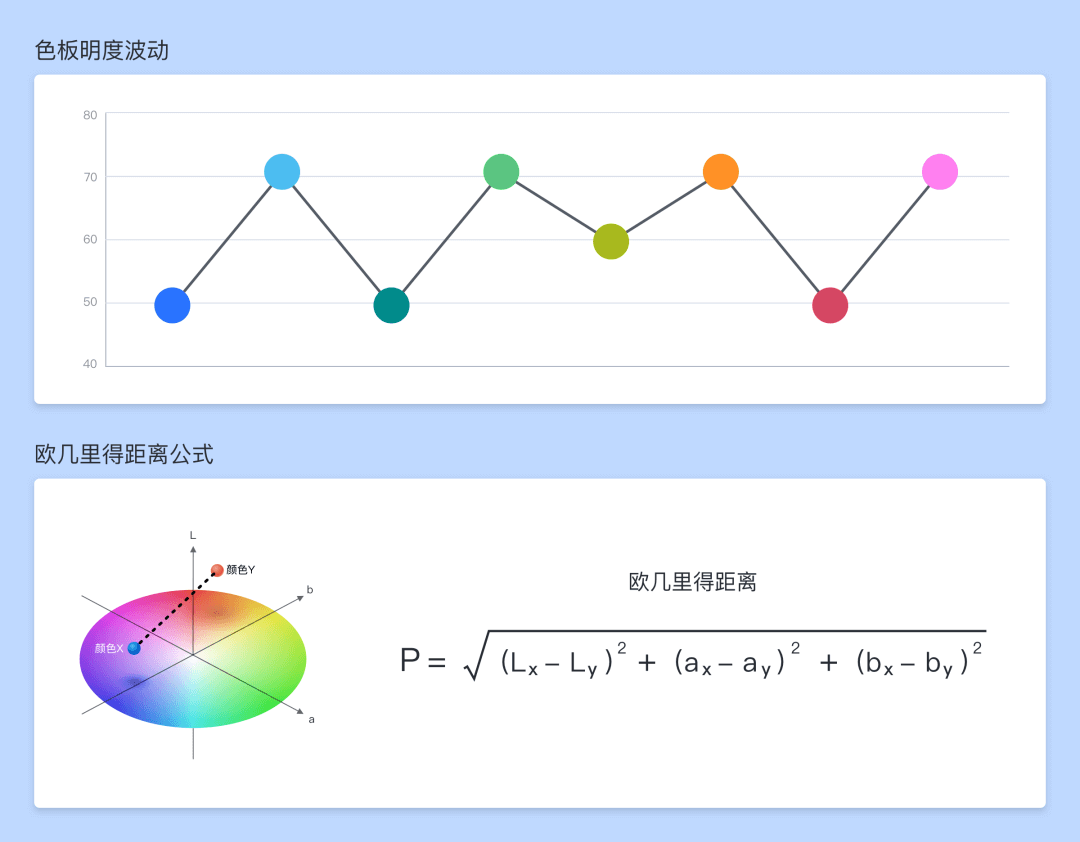

对于第二种也就是各颜色之间的辨识度，通过实验发现单纯的颜色色相变化，例如红色与橙色的区分，人眼不容易分辨。所以采用了色相变化+明度变化的方法，既深红色与亮橙色，深蓝色与亮紫色等，这样用户能在第一眼就明确分辨，保证颜色间的辨识度。最终把颜色映射到色彩空间的三维坐标中，运用欧几里得距离公式测算颜色间的距离长短，来衡量各颜色间色差数值。颜色间距离越远代表色差越大，利用数据辅助衡量辨识效果。

| 统一性

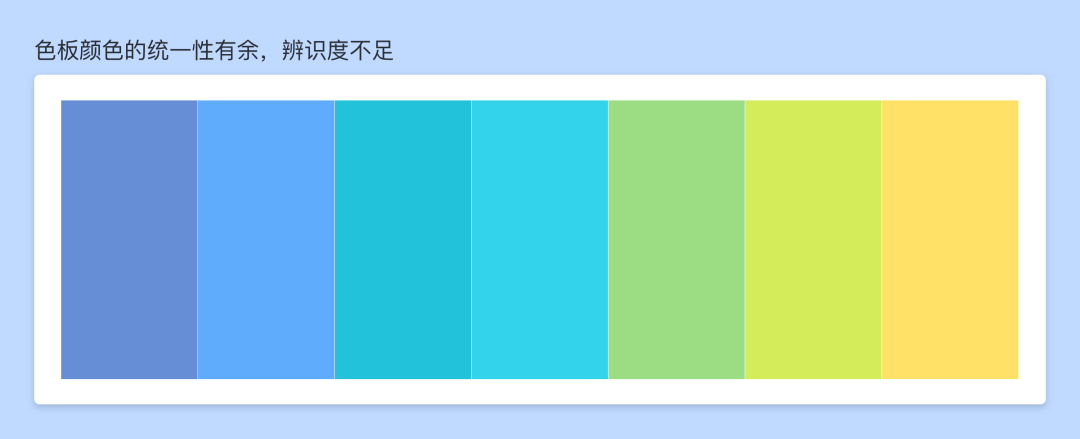

色彩统一性的作用在于确保图表整体风格一致，色彩搭配舒适，从而带来美观、统一的视觉感受。为达目的，我们首先提炼商业产品设计风格为明亮、强对比，其次把设计风格转化为色彩数值。经过实验，把颜色明度限制在50%-70%，把饱和度限制在75%-85%，并在区间内不断波动。这样既保证了色彩视觉感受的统一，各颜色间又能够有清晰的辨识度。

| 颜色量化与工具

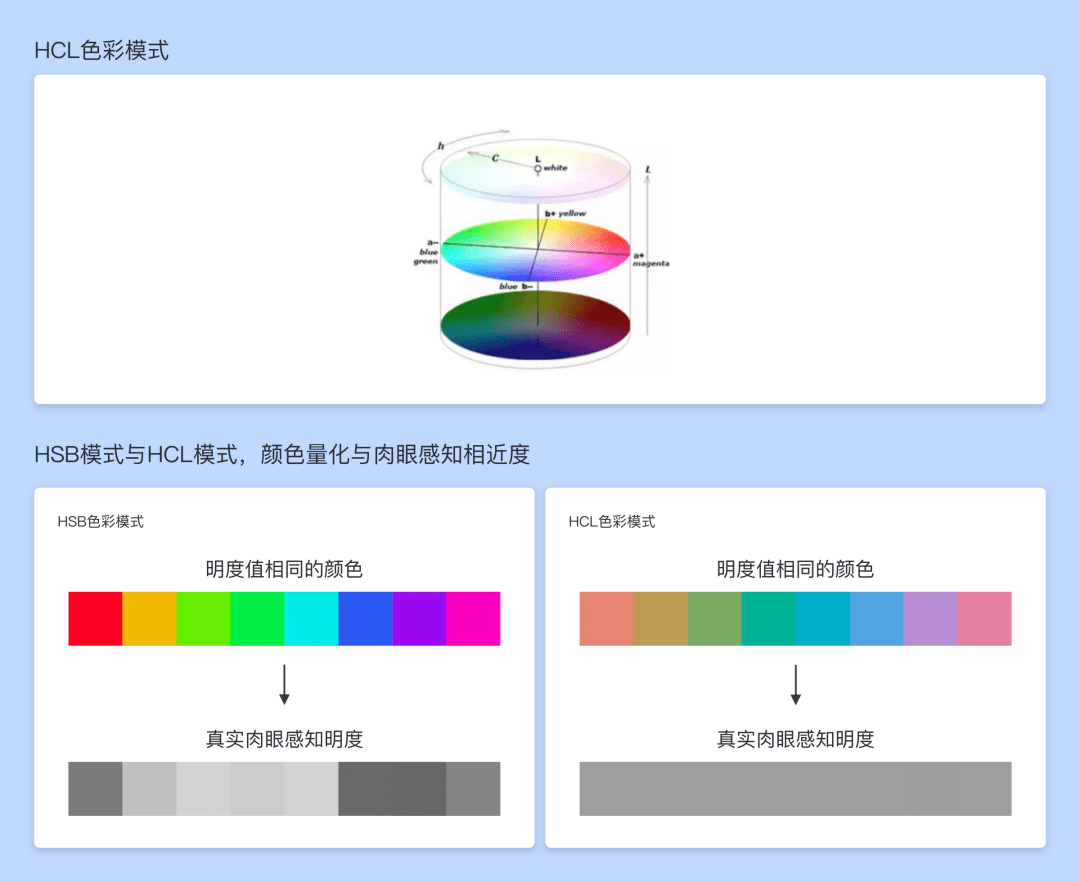

量化颜色，将色彩转化为数值，利用数值来验证设计师的「感觉」，能够保证方案合理性，保证设计质量。但通过尝试，我们常用的色彩模式均不能科学合理的量化颜色。通过查阅大量资料，我们最终决定以小众的HCL色彩模式来衡量色彩。其中H表示色相、C表示饱和度、L表示明度。HCL区别于传统的RGB或HSB模式，它能够将人眼对颜色的感知精确的量化为数值，例如黄色相比蓝色明度更高，都能如实的反馈到数值上。也由于此特性，HCL模式在诞生距今不到20年间，已被一些先锋设计师用于数据可视化的呈现中。

但是HCL作为小众色彩模式，目前设计软件鲜有支持，造成了HCL色彩不直观、不方便调色等的问题。为解决此问题，我们已初步完成智能配色程序，只需输入品牌色，就能自动生成图表色版，并在风格上与品牌色匹配，达到整体色彩的统一。我们也将一套调配好的色板及HCL实用小工具附在文末，帮助大家直观的查看和使用HCL模式颜色。

///

结语

数据价值就像不为人知的宝藏，隐藏在一条条枯燥晦涩的数据背后。而图表则是开启宝藏的钥匙，是发掘数据价值的强有力武器。通过对图表的不断探索优化，我们希望能够最大化数据的价值。通过图表，让数据最直观的展现；通过图表，让其背后的规律浮出水面被人探知；通过图表，让B端不再有难懂的数据。

附：色板及HCL工具

HCL调色Sketch插件：
https://github.com/petterheterjag/chromatic-sketch

HCL颜色生成器：
http://medialab.github.io/iwanthue/

色彩可用性检查工具：
https://color.review/
