前言

时间线的连续性的展示，可以更加友好的展现发展的时间节点。本文利用中继器实现简单的时间线流程


准备

  • Axure 8（或Axure 9）软件已安装。

  • 掌握基本的软件使用。

    本教程知识点

  • 初级的动态面板使用。

  • 初级的页面交互事件、元件交互事件使用。

  • 中级中继器使用。

    详细教程

    功能

  • 展示时间线，数据可通过中继器进行维护

    制作方式

    以简答的纵向时间线为例进行制作。

1、搭建基础的页面组成

  • 数据部分由中继器包裹动态面板
    • 将数据分为左侧与右侧区分
  • 数据内容中包括
    • 背景
    • 垂直线
    • 椭圆标志
    • 内容（左侧时间线、右侧时间线）：段落文本

      注：段落文本可以进行自动换行，在平时进行制作时，遇到多行文本可以替换单行为多行，这样就不会出现原型某些文字错位的问题。

2、搭建基础内容

  • 创建动态面板：左侧、右侧。分别进行对应内容处理。
  • 背景：完全填充
  • 垂直线：与背景等高居中
  • 椭圆标志：居中
  • 段落文本：
    • 左侧：设置文本上下居中，左右居右。同时设置周边10PX填充（保证留有间隔）。
    • 右侧：设置文本上下居中，左右居左。同时设置周边10PX填充。


小技巧：在设计椭圆标志与垂直线时，由于垂直线为1PX的线条元件，所以在制作椭圆时，要采用奇数的半径，这样就可以完美的展示均分。若线为2PX，需采用偶数的半径。

3、交互处理：如何实现加载进行左右数据呈现

  • 本次采用判断中继器的奇、偶行加载对应的动态面板。


  • 偶数行设置为左侧交互加载。

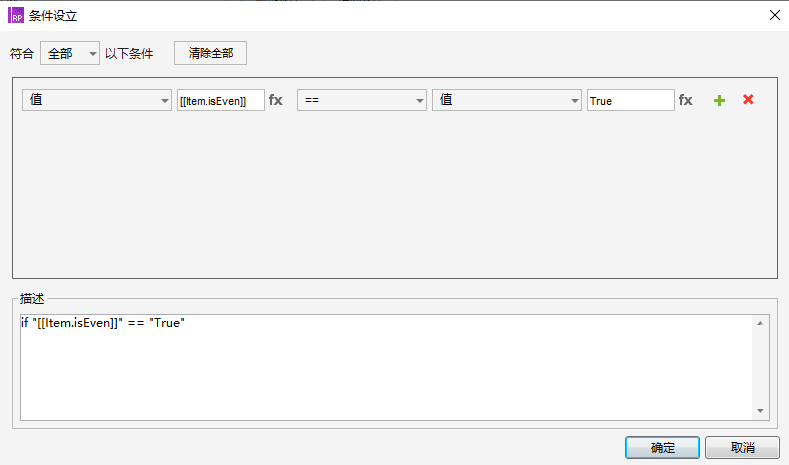

    • 设置判断触发条件。

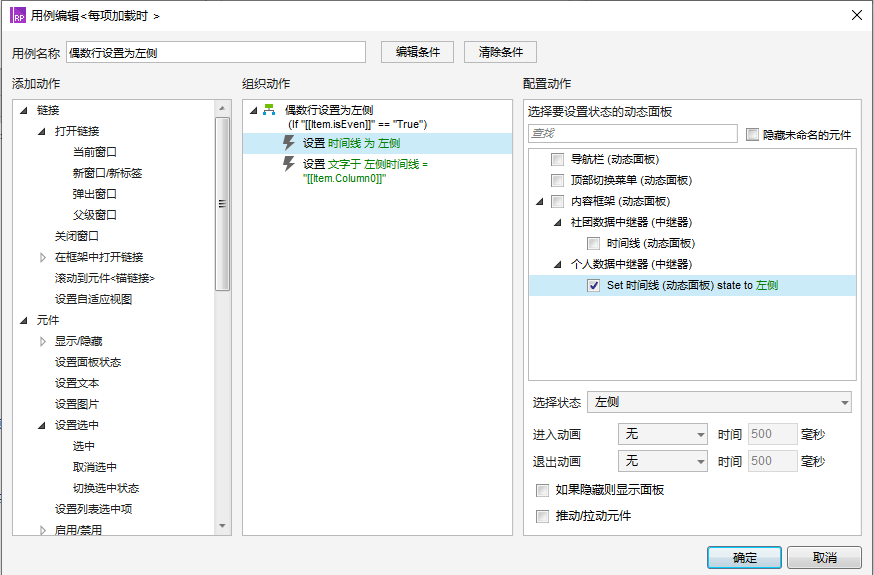

    • 设置中继器动态面板。

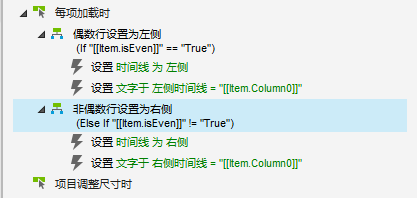

    • 设置中继器数据的赋值。


储备知识： isEven 用途：判断数据行是否为偶数行；如果是偶数行，返回值为“True”，否则为“False”。 isOdd 用途：判断数据行是否为奇数行；如果是奇数行，返回值为“True”，否则为“False”。

3、其它完善

  • 个人与社团的切换就是常规的双动态面板联动切换。

  • 数据填充注意数据有效长度，中继器中的数据输入恰当。

    总结

  • 本文主要使用了中继器的奇、偶行的函数，进行了业务逻辑的套用。

  • 同时在中继器中套用了动态面板展示了不同的状态区间。

中继器左右交叉时间线.rp
