滑动选择器在手机端是一个比较常见的组件，主要用于多数据情况下的选择。


准备

  • Axure 8（或Axure 9）软件已安装。
  • 掌握基本的软件使用。

  • 掌握基础的动态面板知识。

    本教程知识点

  • 进阶的动态面板使用。

  • 基础函数应用。
  • 基础中继器应用。

    详细教程—手机端滚动选择器

    本文以基础的单一选择为例（多选择可以将滑动区域、数据集模块进行复制，调整滑动区域、数据集宽度即可）。

功能

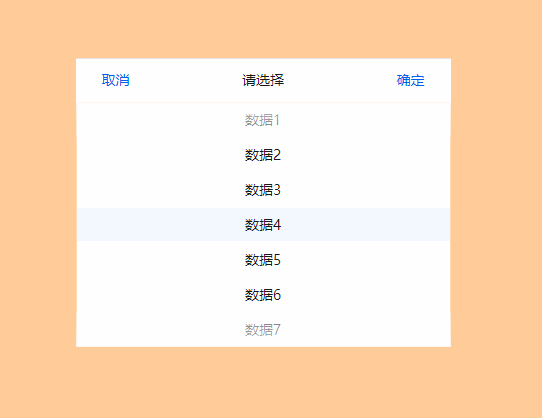

鼠标拖动滑轮进行数据选择，滑动结束后，选中数据居中。

制作方式

1、制作基础的静态模块（注意元件命名，本案例涉及局部变量关联元件，元件命名有利于查找对应元件）。
2、制作上遮盖、选中、下遮盖。

  • 上遮盖、下遮盖制作了一个模糊的效果，实际制作为对应的矩形，填充渐变色（#FFFFFF（50%）—#FFFFFF（100%）），注意设置对应的角度，下遮盖为-90°，上遮盖为90°。（图以上遮盖为例，选中渐变左侧。）

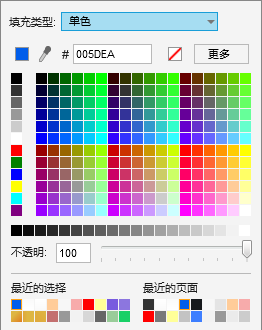

  • 选中效果：设置选中为对应的纯色矩形即可。（设置颜色主要是与背景有所区分，颜色可选APP主色或其它与背景有对比度的颜色）。

3、制作数据集数据（中继器基础）。

  • 绘图区域拖入中继器组件

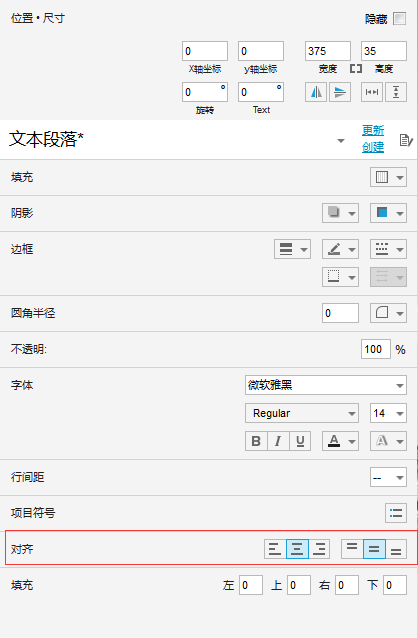

  • 修改中继器组件内部为文本标签元件，调整字体元件的宽（375px）、高（35px），文本标签元件字体设置对齐为左右居中，上下居中。
    • 默认中继器中是一个矩形可以手动删除后拖入文本标签元件。
    • 技巧：矩形快速变为文本标签元件：移除矩形背景色、移除矩形描边即可。


  • 配置中继器数据关联
    • 设置每项加载时，文字为中继器对应list列表数据。
    • list：中继器表头，自行修改（注：中继器表头目前不支持中文）。
    • list数据：自行填写（此处数据为滚动选择器中的数据，可自行进行填写，目前需大于等于7。）

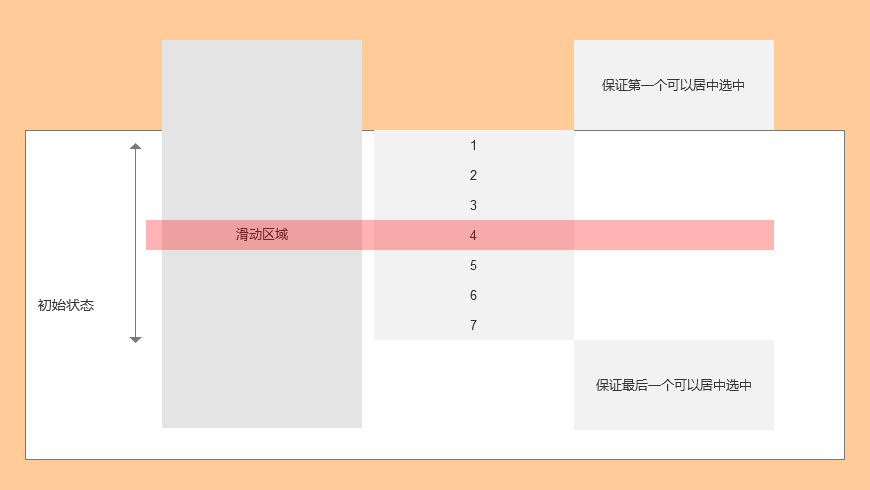

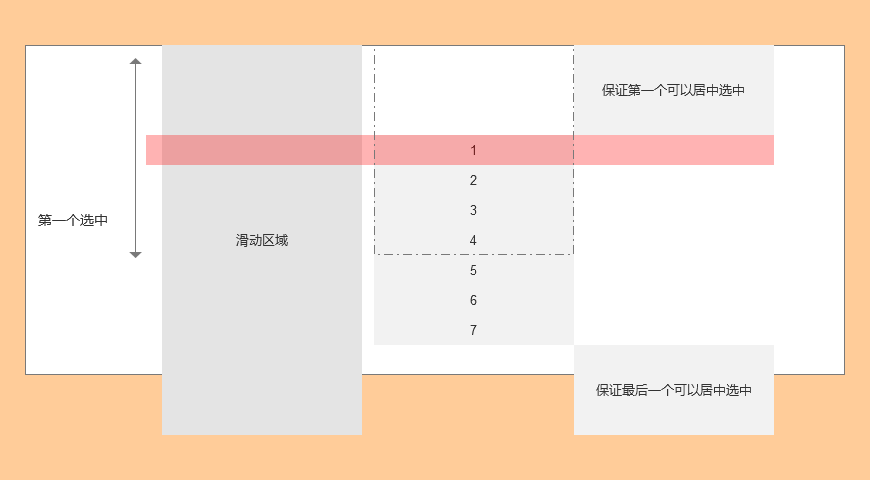

  • 交互整体原理


  • 配置滑动交互

    • 实现原理：整个滑动交互分为两层。
      • 第一层：用户鼠标拖动滑动区域动态面板移动后，数据集动态面板跟随移动。
      • 第二层：当滑动区域移动结束后，计算出滑动的数据距离，给数据集动态面板进行计算并进行上下对应调整（保证文案居中）。
    • 滑动区域高度计算：滑动区域比数据集区域高6个数据高度（取决于显示滑动区域多少）。

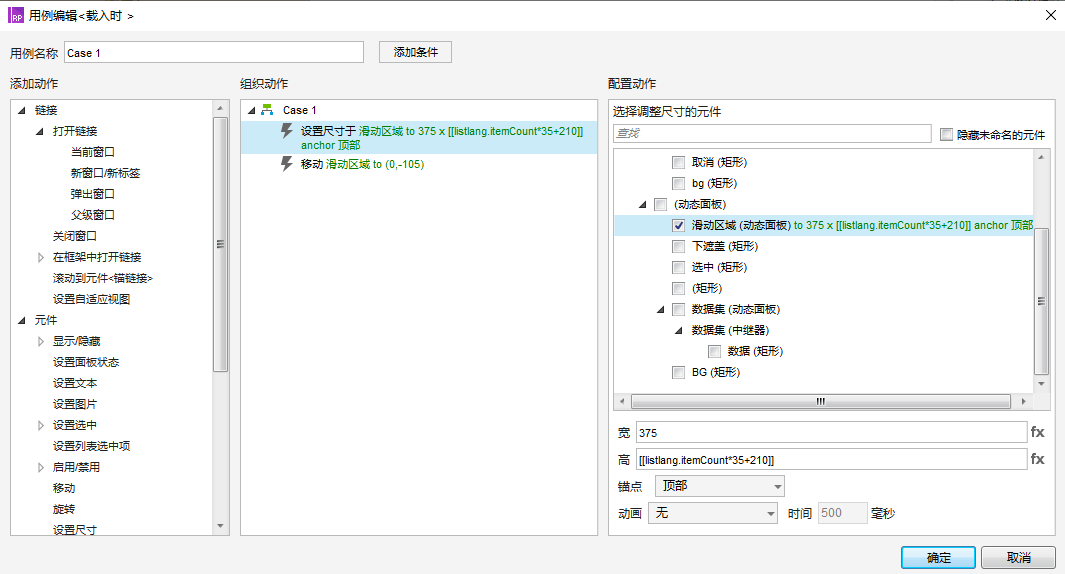

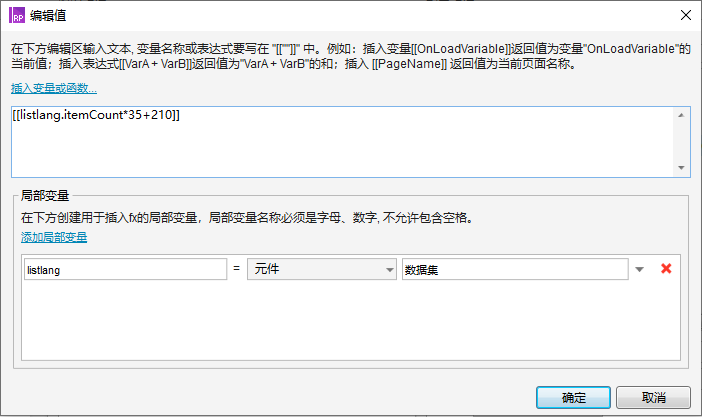

      • 所有可以在载入是计算滑块区域的高度：滑块区域高度=中继器数据个数35+额外高出的高度（635）。


  • 配置滑动区域交互

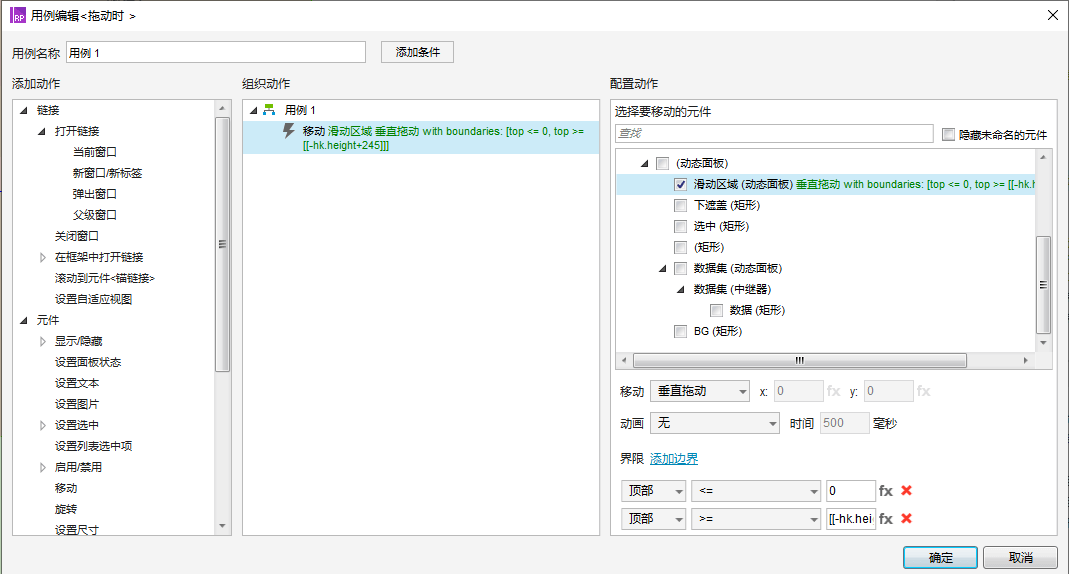

    • 配置滑动区域可拖动的范围

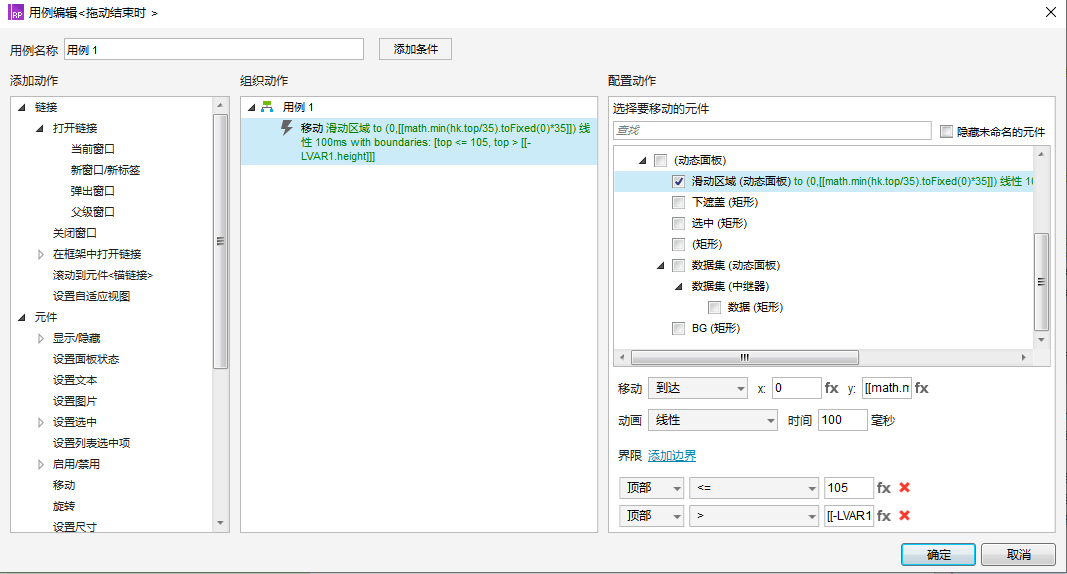

    • 按照滑块区域顶部为依据，设置顶部可移动区域为:[-滑块高度+245（7个滑动展示区域），0]。计算依据参考整体交互原理。


  • 配置数据移动区域与展示
    • 设置数据集跟随滑动区域移动
    • 计算出滑动区域移动后，数据集需要移动多少进行最后结果的调整。

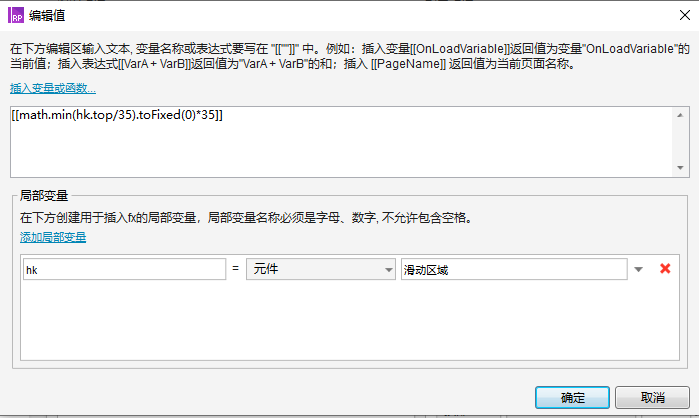

      • 计算方式：滑动区域移动的距离取除35（单个数据高度）余数的整。然后进行乘35。

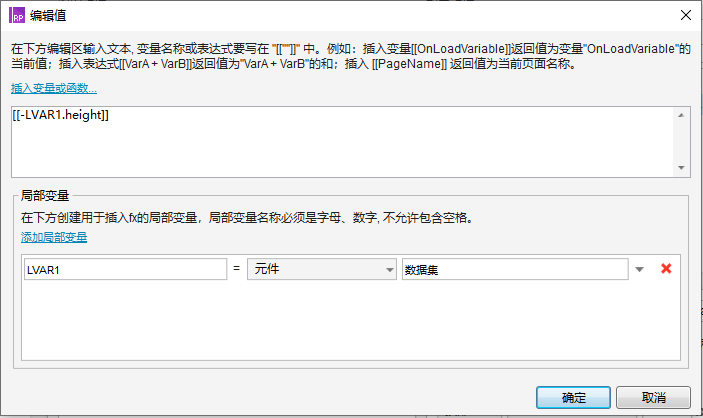

    • 然后将数据区域约束在对应的滚动区域中。计算依据参考整体交互原理。


总结

  • 过程相对较为复杂，如果只是日常使用，下载对应源文件更改数据即可。
  • 如果自行学习注意以下几个交互
    • 注意滑动区域计算与数据集跟随计算。
    • 可以使用文本赋值展示交互的实际值进行修改对应的逻辑。

手机端滚动选择器.rp
