元件通用样式

样式区域主要进行元件的样式的修改。由于元件的大多样式相同,本文以矩形为例进行样式的说明。其它元件样式若有特殊设置,将进行单独说明。

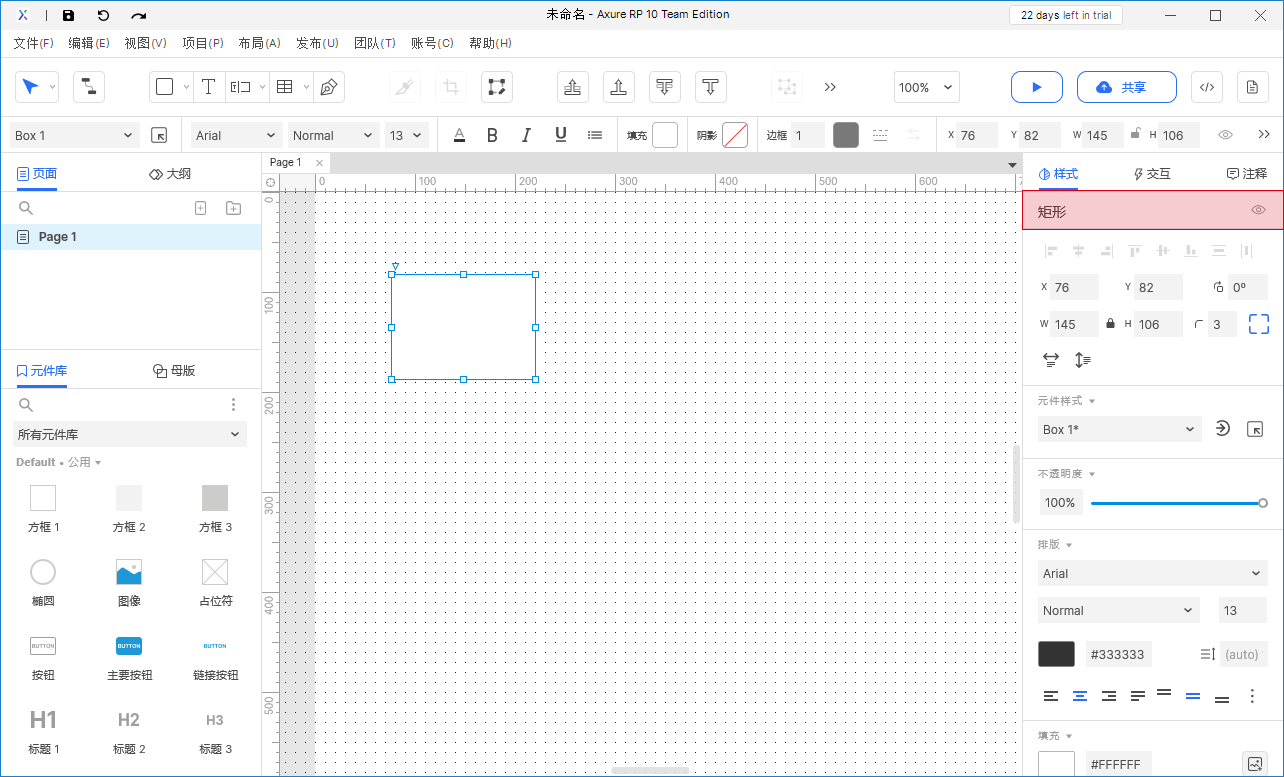

名称、显示


名称

选中元件的名称,系统默认为空(友好的命名可以在概要页面快速查找)。

显示隐藏

控制元件的显示与隐藏(眼睛图标),默认状态为显示。

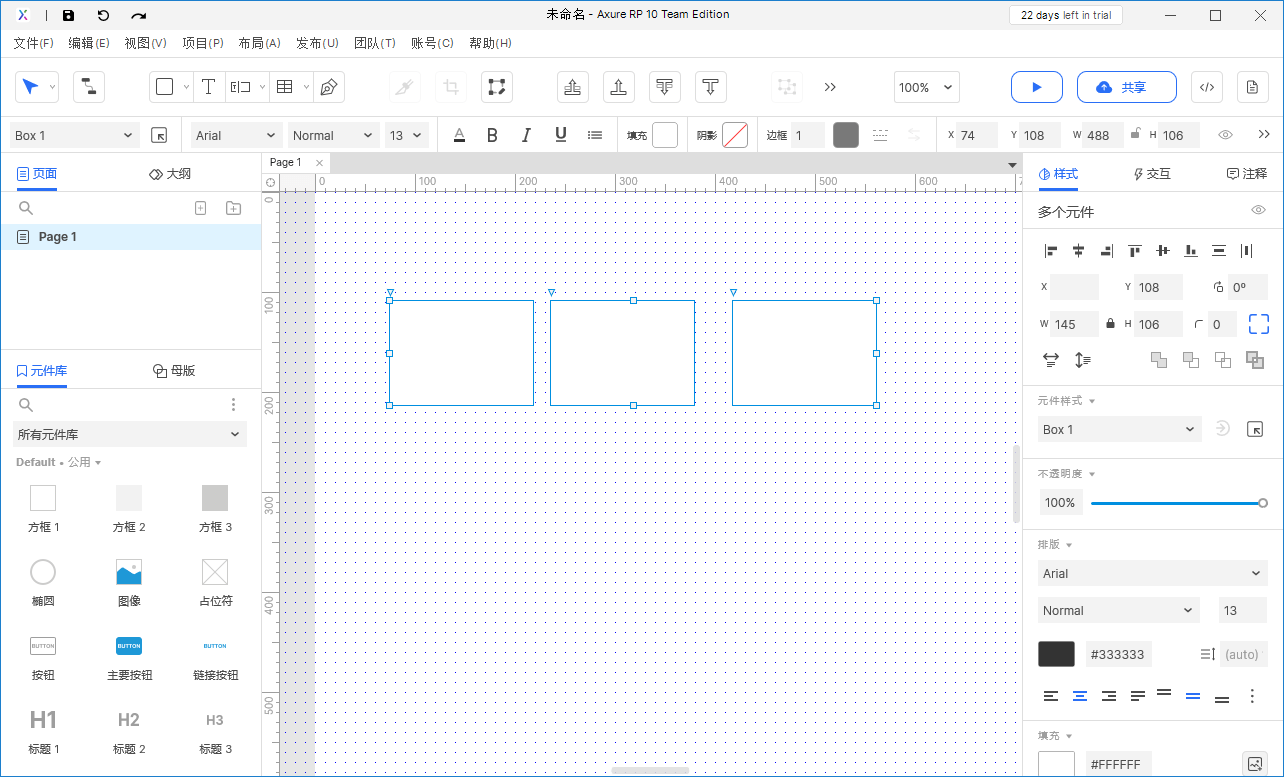

对齐、排列


对齐

对齐只对两个及两个以上元件有效。

  • 左对齐
  • 垂直居中对齐
  • 右对齐
  • 顶部对齐
  • 水平居中对齐
  • 底部对齐。

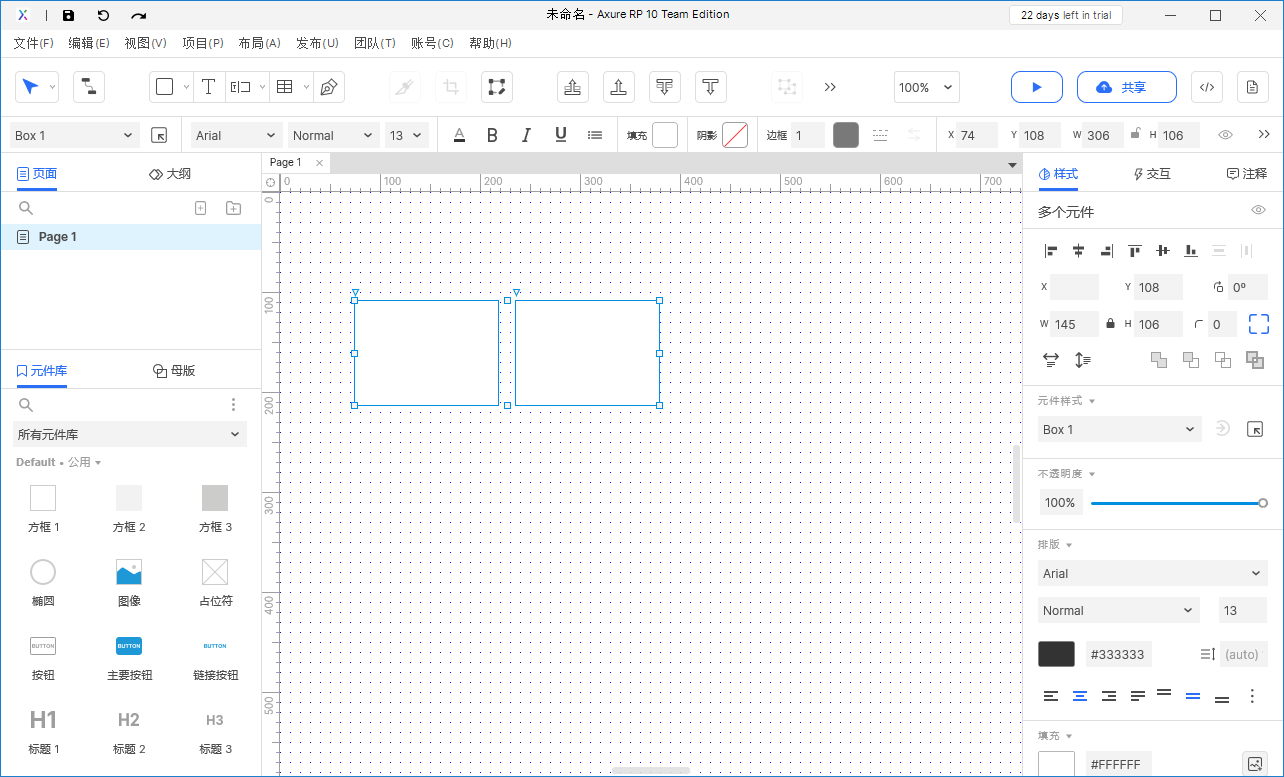

    排列

    分布只对三个及三个以上元件有效。分布可以将选中元件按照水平(横向)或垂直(纵向)方向的进行等间距划分。

  • 横向分布

  • 垂直分布

    位置尺寸


    位置设置

    X:元件左上角的X轴位置。
    Y:元件左上角的Y轴位置。

    旋转设置

    °(旋转):元件旋转的角度(支持负角度的输入,负角度系统会自动换算)。
    W:元件的宽度。
    H:元件的高度。

    圆角

    设置元件的圆角,圆角支持四个角度单独设置圆角,

  • 半径:设置元件的半径大小

  • 可见性:设置矩形四个角那些为圆角,可以控制图标的四个顶点设置,选中状态存在颜色区分。

    文字自适应

    文字自适应宽度:在元件中存在元件上的文字采用自适应的方式。
    文字自适应高度:在元件中存在元件上的文字采用自适应的方式。

  • 文字的宽、高自适应在9中存在此功能,但是状态是未知状态,在10中进行了状态的优化,如果选择了某方向的自适应,在位置属性部分对应的方向就是选中状态。

  • 文字自适应可以防止文字在不同浏览器中预览导致文字换行错位。可以其配合边距进行使用,也是常用且实用的一个功能。

    元件全局样式

    元件在默认状态下,都存在对应的默认样式,在常规情况下,可以在元件的默认样式上进行对应的修改调整,达到所需的效果样式。

    默认样式选择

    选择内置的其它样式或新建样式进行选择。

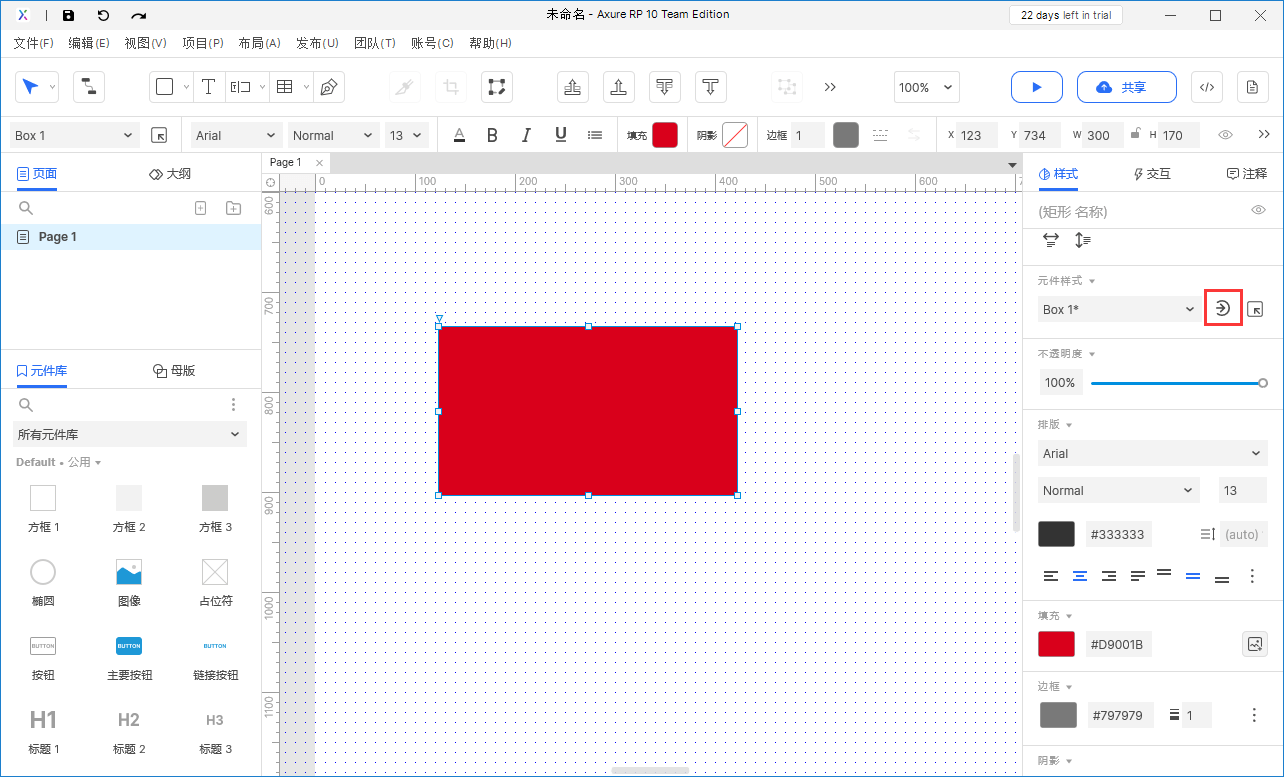

    样式一键同步

    针对全局样式,新增了可以一键改变全局的同组件的样式。可以快速方便的将现有设置的样式同步至全局(同一样式参数的)。

    是不是有点绕,举个例子说明下: 创建3个矩形A、B、C 按照顺序编辑A的样式、B的样式、C的样式 如果此时点击B的样式同步全局,只会同步改变A的样式,C不会改变。 如果此时点击C的样式同步全局,会同步改变A与B的样式,C不会改变。

管理元件样式

进行全局所有元件样式的统一管理,支持样式的新增等。

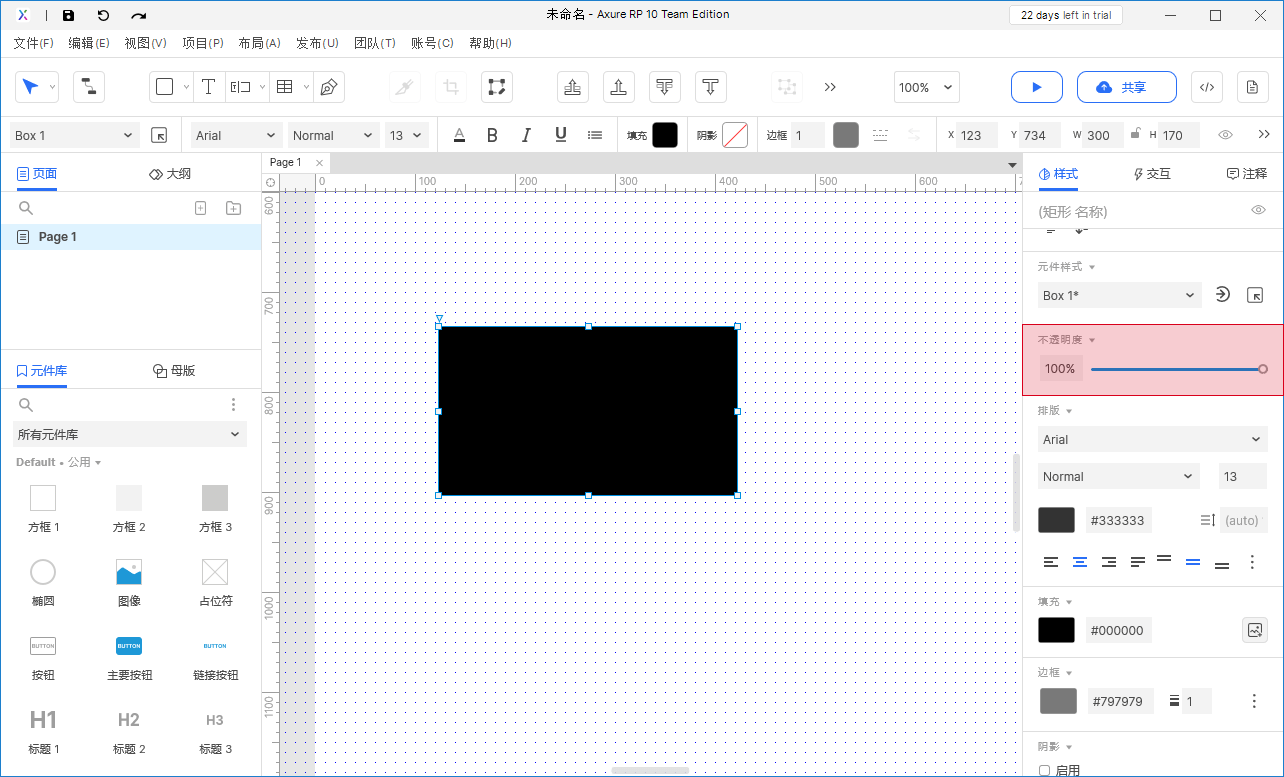

透明度

管理当前元件的整体透明度参数。

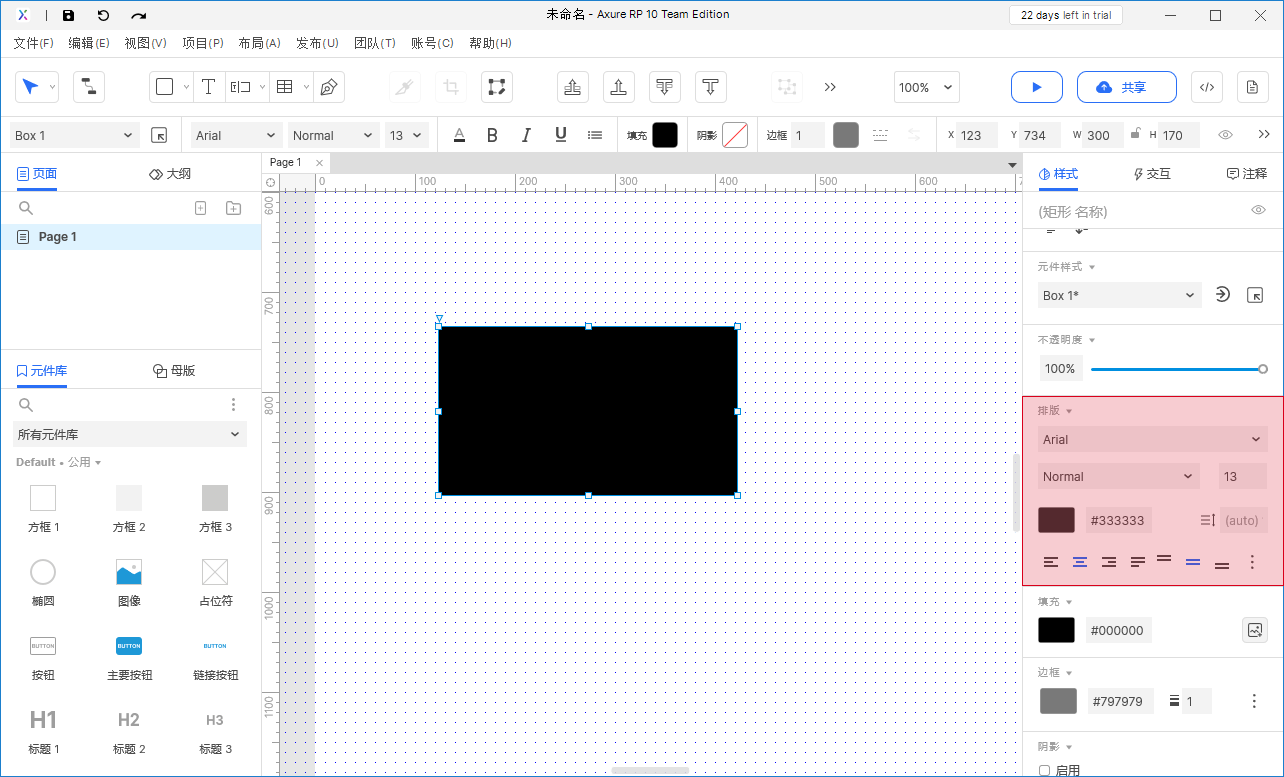

排版(文字)

主要进行元件中文字样式设置与排版等(元件中存在文字均可进行设置)。

字体:

可以选择替换文字的字体格式。
注意:

  • 1、如果原型需要在非本电脑展示,使用特殊的字体没需要在演示电脑提前安装,不然浏览器会自动更换为默认字体。
  • 2、注意字体的版权,确认是可以商用的字体(这里有太多故事…),避免版权纠纷)。

    字体属性:

    如果安装为系列字体,可以选择字体的其他样式属性进行调整。

    字体大小:

    调整字体显示的大小。
    注:常规浏览器最小兼容字体大小为12px,为了防止预览时字体不一致(小于12px会自动放大),需设置字体大于等于12px。如需设置12px以下哎,且需要正常预览,可以在浏览器中修改设置字体大小属性。

    字体颜色:

    调整字体显示的颜色。

    行间距:

    当存在换行的字段时,行间距控制上下行的距离。

    字体对齐:

    左对齐、水平居中对齐、右对齐、上对齐、垂直居中对齐、下对齐。

    字体其它属性设置


    字体属性设置:

    加粗、倾斜、下滑线、删除线。

    基线

    设置字体是否为上标、下标、正常。

  • Normal:正常。

  • Superscript:上标(例如:某某的平方)。
  • Subscript:下标(例如:脚注)。

注:通过上下标的设置,可以实现部分公式的表示。

字母大小写

设置文字中字母的大小写自动转换。

  • Normal:正常。
  • uppercase:大写。
  • Lowercase:小写。

注:只需进行设置,系统会自动进行字母的大小写转换。

字间距:

字体之前的间距。

字体阴影:

给字体添加阴影,可以设置阴影的大小和偏离方位(通过坐标控制)。

填充


  • 颜色填充:选中元件进行颜色填充,部分支持渐变色。
    • 渐变色支持线性和径向。
    • 支持颜色填充单独透明度设置。


  • 图片:选中的元件进行图片的填充。

    • 图片同时支持填充样式、位置定位点选择。

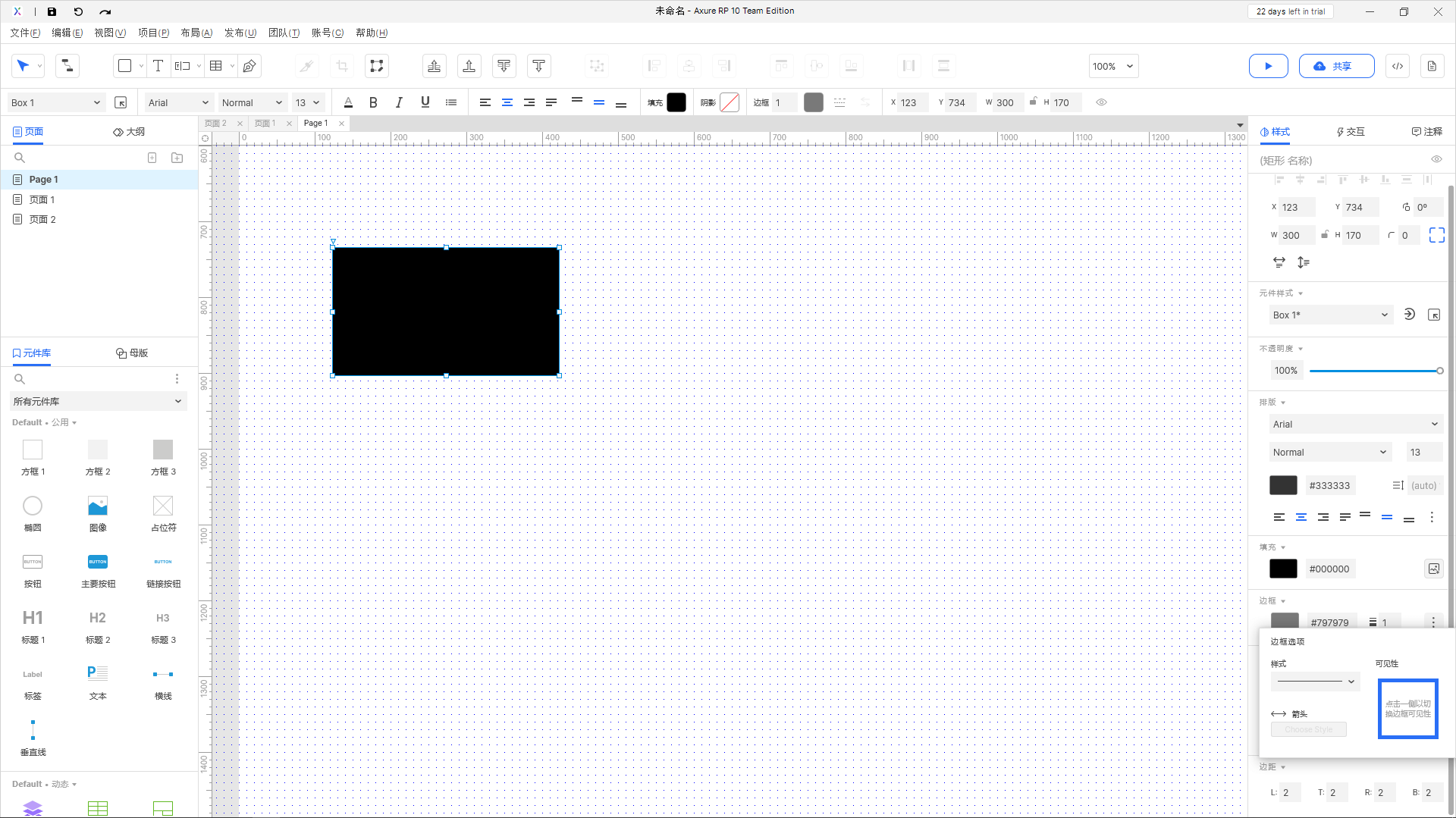

      边框(描边)


      颜色:

      描边的颜色。

      线宽:

      描边的宽度。

      类型:

      可以选择不同虚线间隔的描边。

      箭头样式:

      在线段中可以调节样式。可以设置对应描边的样式,例如不同间距的虚线。

      可见性:

      可以调整描边的四边是否显示。点击对应的方向,进行设置,选中与未选中有颜色区分。

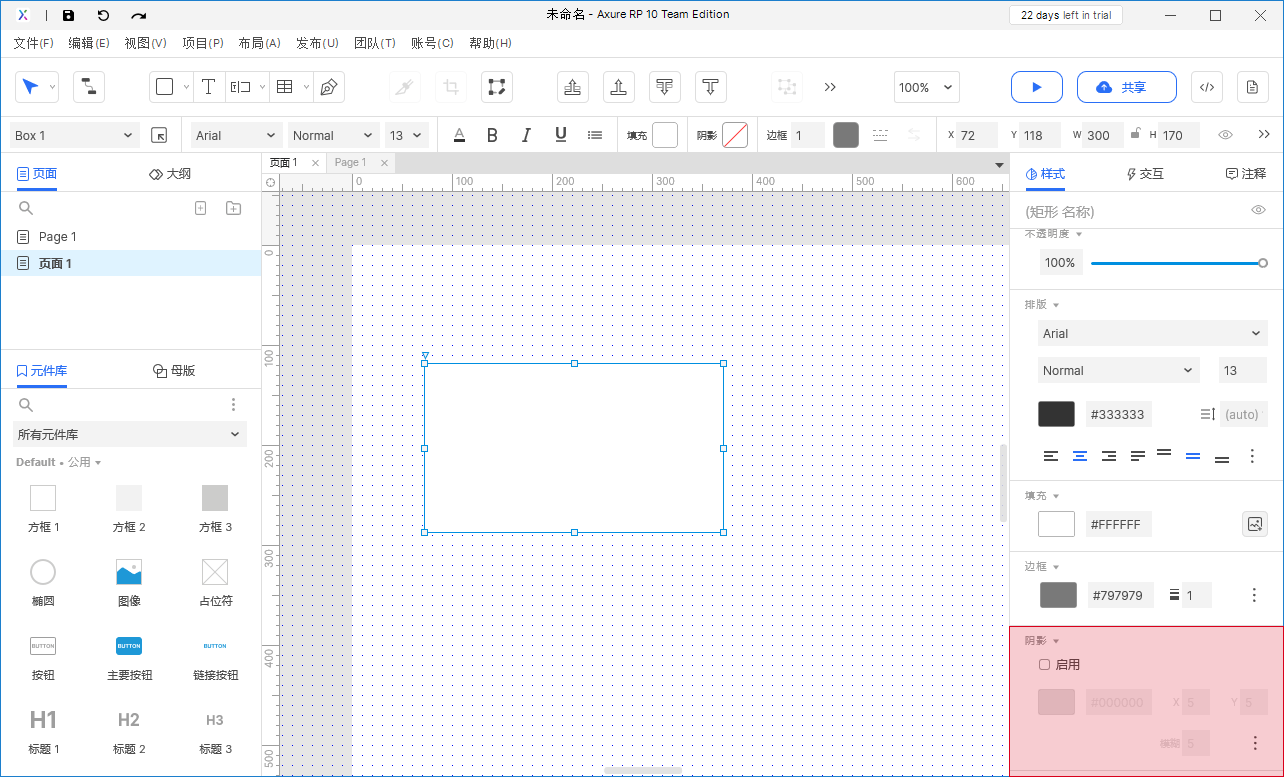

      阴影

  • 外部:在元件的内部添加阴影。

  • 内部:在元件的外部添加阴影。
    • 模糊:将阴影进行模糊处理,数值越大越模糊
    • 扩展:将阴影向外(设置的方向)进行延伸,数值越大,延伸越大。

      阴影在原型制作中比较少用,在用到的时候自己可以尝试多调整下,来达到想要的效果。Axuer中的阴影只通过坐标可以调整显示方向。

边距(文字)

显示文字距离元件的父容器的距离。可以保持字体显示位置的对应精确调整。

  • 其实边距挺实用的,合理的设置边距可以方便原型的尺寸对齐,从而做出高保真的原型。
