前期准备

电脑：mac和win都可以（案例以win系统为例，mac类似）。
软件：Axure 9 系列（Axure 8类似）。
熟练程度：中级（元件使用，函数调用）。
相关使用元件：矩形、文本、SVG（形状）图标、动态面板、图片、中继器。

原型元件组成展示

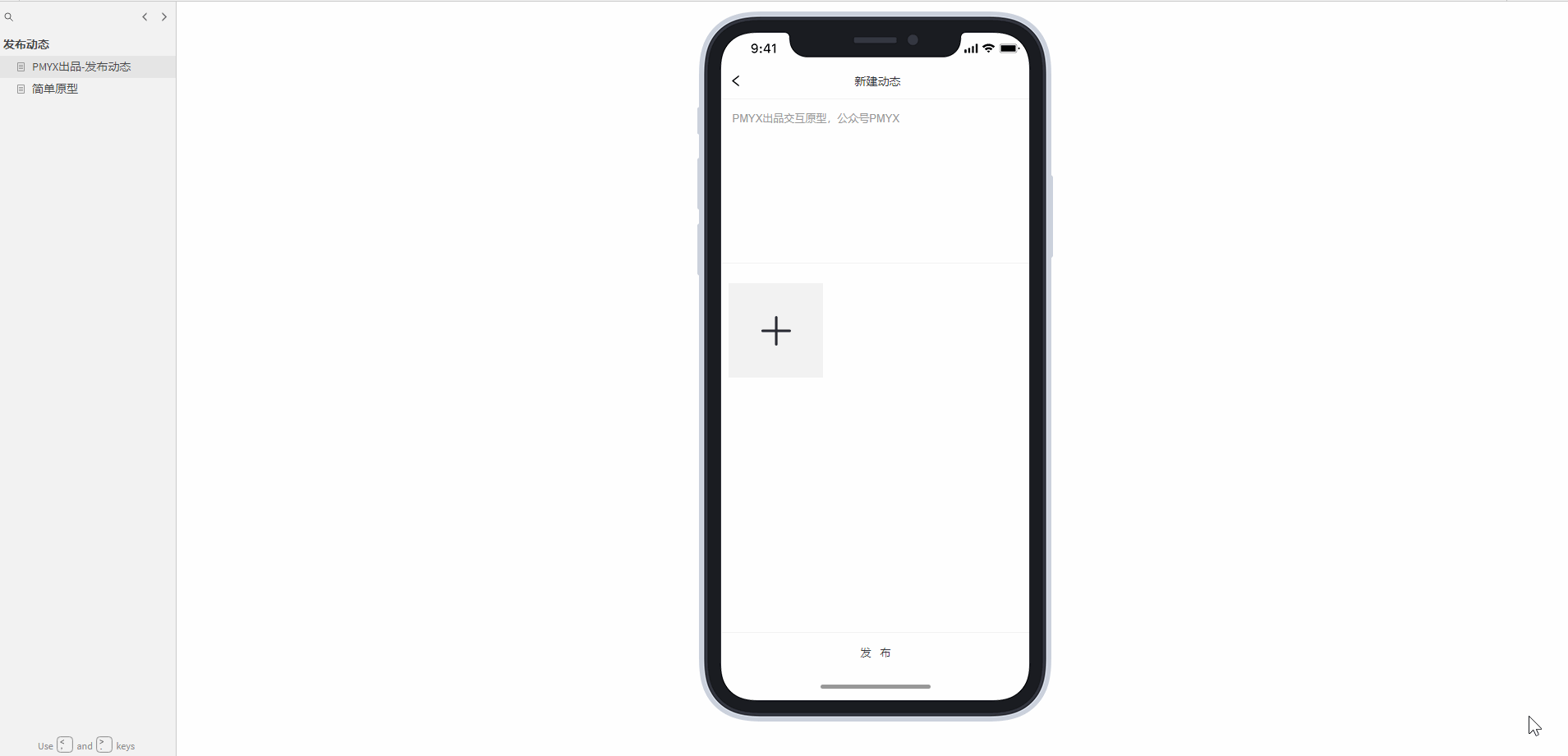

演示动图


正文（制作过程）

制作思路

整个发布动态的九宫格图片由两个页面组成，在每个页面中各自存在一个中继器，进行数据的存储。通过中继器的函数进行数据的传递，达到选中展示的效果。
注：由于中继器函数需要在同一页面中继器中使用，所以需要将两个页面放置于同一画布。通过显示隐藏的交互达到切换的效果。


简单原型

在整个交互逻辑中，最重要的一步就是中继器之间的交互传值。下面详细介绍之间的交互逻辑。
第一步：创建两个中继器。（展示中继器：用于后期九宫格的展示。选项中继器：模拟手机图片库）。
第二步：修改中继器内部内容为图片元件对应命名为展示图片、选项图片。

第三步：给选项中继器进行图片配置。

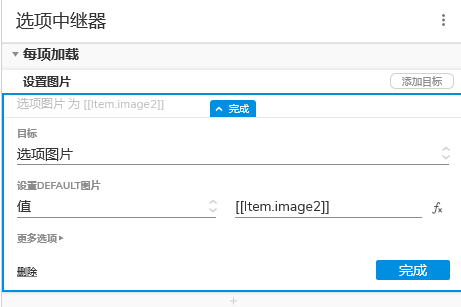

①配置交互事件，每项加载时设置选项图片为中继器中导入的对应图片。

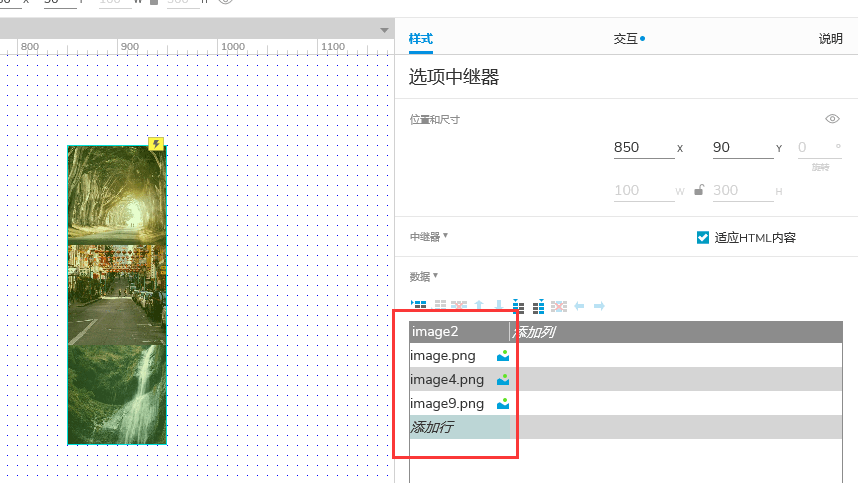

②进行中继器图片的导入(在中继器对应数据栏右键选择导入图片选项）。导入完成后，可以看到对应的中继器中已经加载对应的图片。
注：为了界面展示美观，图片使用应该是相同等比的图片。

第四步：设置选项中继器的交互。通过点击选项中继器，进行对应图片传递给展示中继器。

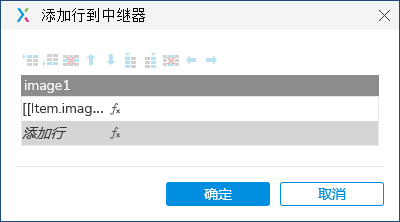

①：配置图片单击交互事件，添加展示中继器行。

②：点击添加行，配置对应数据。（注意：只需要添加一行）

③：配置参数，选择当前中继器的参数。

④：点击预览，查看对应效果。
注：
1、只能通过预览查看对应效果。
2、如果展示图片有三张没有加载出来，就是因为没有在预览前清空预览中继器。

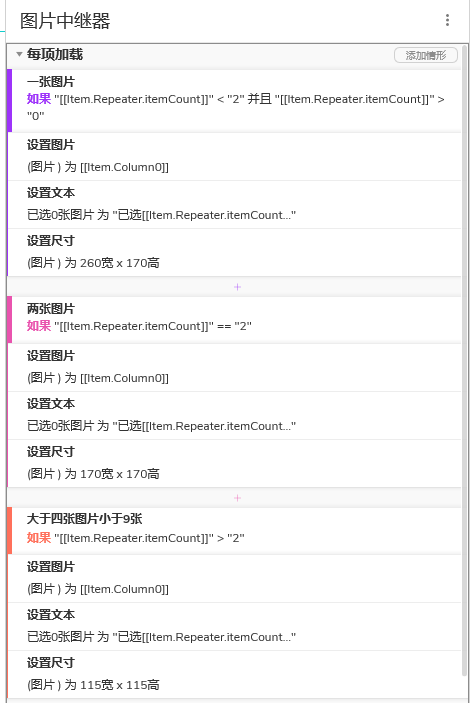

⑤：此时已经完成了整个的核心逻辑。下面部分简单讲述下后续细节优化的思路，有不太清楚的小伙伴可以在文章下留言，或关注公众号获取源文件。
