软件设置

完成构建后,您需要在飞行前配置无人机。您需要配置两个组件:飞控和电调。您需要下载两个不同的软件来配置它们,因为它们运行不同的固件。
最流行的飞行控制器固件是Betaflight,最流行的ESC固件是BLHeli_S或BLHeli_32取决于您拥有的硬件。这些选择不会出错。无论如何,在这里我将为您提供我们在爱好中使用的固件的概述。

FC 固件

FPV无人机有相当多的飞行控制器固件可用,但这并不重要,只需使用Betaflight - 这可能是95%(只是猜测)的人在业余爱好中使用的东西。它是免费的,开源的,性能非常好,并且经常更新。它几乎支持市场上所有可用的飞行控制器(或者我应该说大多数FC都是为Betaflight制造的?)。除了自由式和竞速之外,Betaflight还增加了适合远程飞行的功能。
KISS(闭源)是另一种流行的固件,非常易于设置并且飞行效果非常好。您需要购买KISS特定的硬件才能使用其固件。
iNAV(开源)在远程和自主传单中非常受欢迎。它们不支持那么多的飞行控制器。
我还必须提到Cleanflight。Betaflight从Cleanflight分支出来,Cleanflight慢慢消失了。
三、调试软件与调试要点 - 图1
(详细:https://oscarliang.com/fpv-drone-guide/#parts-and-equipment 生肉注意)

1、下载地面站:Betaflight Configurator
2、设置参数,步骤为:
1.1校准加速度计
三、调试软件与调试要点 - 图2

1.2设置电调协议,与解锁不要转动电机
三、调试软件与调试要点 - 图3

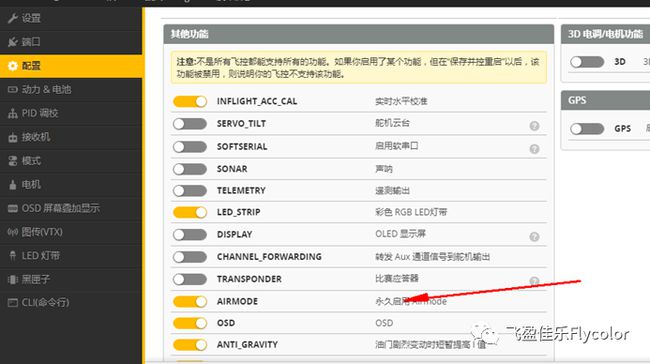

1.3启动AIRMODE
三、调试软件与调试要点 - 图4

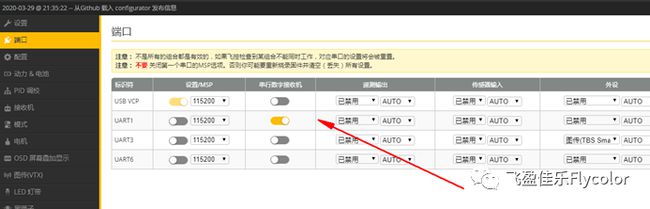

1.4打开接收机端口,具体端口可询问卖家或每一个尝试看看接收机栏目是否有信号
三、调试软件与调试要点 - 图5

1.5打开了接收机端口,要到配置选择接收机协议,这里睿斯凯协议或其他品牌遥控接收机协议一般为SBUS
三、调试软件与调试要点 - 图6

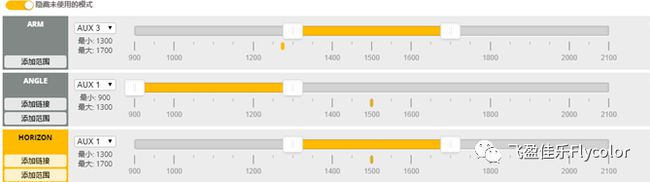

1.6设置飞行模式与通道,ARM为解锁,ANGLE为自稳,HORIZON为半自稳
三、调试软件与调试要点 - 图7

恭喜你,等你设置好了之后,可以在自稳模式下试飞了。
三、4.1图传设置与OSD调图传频道
当你的飞控固件版本是4.1固件的话,你需要做一下几个步骤,我的图传并没有坏:

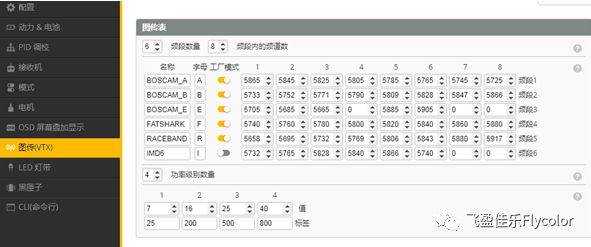

1.在图传栏目输入图传表,也就是频道,功率看你买的什么图传,功率的值可直接导入协议。
三、调试软件与调试要点 - 图8

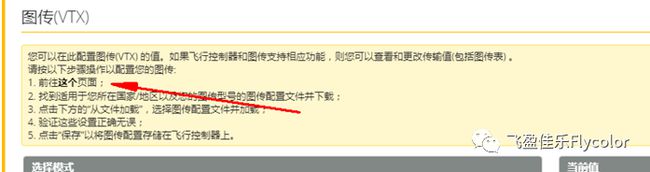

2.可以直接根据你图传协议前往下载直接导入省去不必要麻烦
三、调试软件与调试要点 - 图9

3.如何进行OSD调频道与调功率

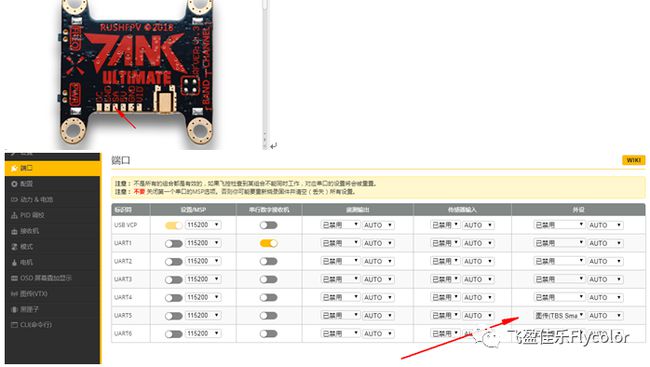

在端口打开图传协议,具体协议与端口根据飞控而定,你图传上有跟SA输入端,也就是图传SA调参口,如果接到飞控TX5上,那么就是TX5,图下图传的SA接口标识。
三、调试软件与调试要点 - 图10

那么已经进行了图传的相关设置了,那就可以进行OSD遥控调图传频道与功率,具体操作如下:
三、调试软件与调试要点 - 图11

油门置中向左打,右手向上打会出现菜单,右手向右打为确定。
出现菜单之后选择4.1固件会有VTX可直接选择功率了,如果不是4.1固件,那
就进入菜单第二栏,会看见VTX选项。
四、电调方向更改(无需拆电机线更改电机焊接顺序)
打开软件:BLHeliSuite,分为32位和16位,各位看客可以两款都下载下来
注意,进入此软件时切勿链接BF软件,否则会链接不上。
1、上电并且读取和链接成功CHECK会出现如下图示,此处需要上电,
三、调试软件与调试要点 - 图12

2、Motor Diection为电机的正反设置,把NORMAL切换到REVERSED就可以更改转向,设置1号电机便亮起1号,2号便亮起2号,1234同时亮起则为一起设置您更改过的设置。
三、调试软件与调试要点 - 图13
