一、气压计及其结构原理介绍
气压计是根据托里拆利(Evangelista Torricelli,1608~1647)的实验原理而制成，用以测量大气压强的仪器·
接容器

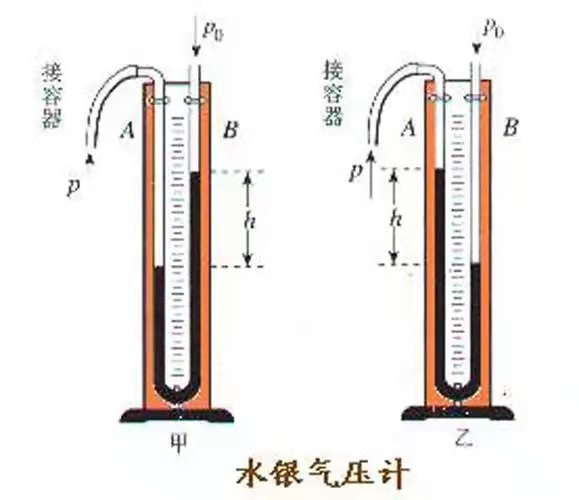

水银气压计
气压计分为水银气压计和无液气压计：
水银气压工作原理：利用托里拆利管来测定大气压的一种装置。玻璃管底部的水银槽是用一个皮囊所代替，并附有可以调准的象牙针使其指示水银面，叫做“福廷式水银气压计”，在玻璃管外面加上一个金属护套，套管上刻有量度水银柱高度的刻度尺。在水银槽顶上另装一只象牙针，针尖正好位于管外刻度尺的零点，另用皮袋作为水银槽底。使用时，轻转皮袋下的螺旋，使槽内水银面恰好跟象牙针尖接触（即与刻度尺的零点在一水平线上），然后由管上刻度尺读出水银柱的高度。此高度示数即为当时当地大气压的大小。另外还有不需调准象牙针的观测站用气压计，可测低气压山岳用的气压计，以及对船的摇动不敏感的航海用气压计。

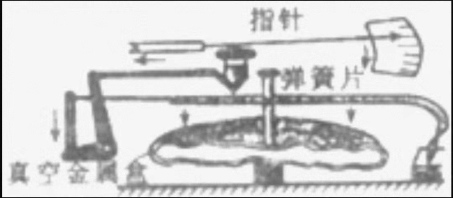

无液气压工作原理：无液气压计是气压计的一种,最常见的是金属盒气压计。它的主要部分是一种波纹状表面的真空金属盒。为了不使金属盒被大气压所压扁，用弹性钢片向外拉着它。大气压增加，盒盖凹进去一些；大气压减小，弹性钢片就把盒盖拉起来一些。盒盖的变化通过传动机构传给指针，使指针偏转。从指针下面刻度盘上的读数，可知道当时大气压的值。
二、飞控系统中的气压计
气压计测量的物理量是大气压值，根据该数值可计算出绝对海拔高度。常用的气压计传感器型号包括SPL06、DPS310、MS5611
指针
弹簧片
真宁金属盒
