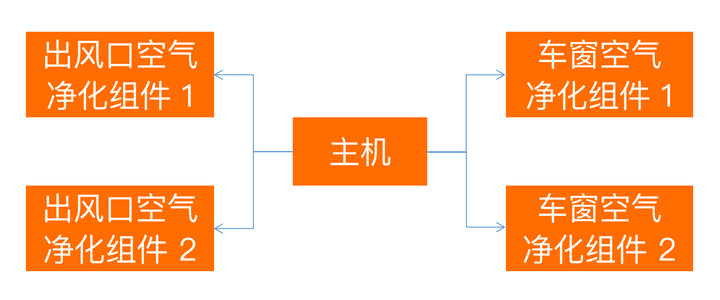

基于ZigBee的车载净化器设计 - 图1

出风口净化组件主要硬件及功能
1.过滤膜，用于过滤空调出风口的空气；
2.车内空气质量传感器，用于监测颗粒物检测器、TVOC有害气体检测器、甲醛专用检测器，用于监测PM2.5颗粒物浓度、苯化合物浓度、甲醛气体浓度；(任意一个组件或全部组件安装均可）
3.UA灯，用于杀菌；
4.ZigBee模块，用于与主机通信；
5.电池；

车窗空气净化组件主要硬件及功能
1.可开合过滤膜，用于过滤从车窗流入车内的空气；
2.电机，控制过滤膜的开合；
3.车外空气质量传感器，用于监测颗粒物检测器、TVOC有害气体检测器、甲醛专用检测器，用于监测PM2.5颗粒物浓度、苯化合物浓度、甲醛气体浓度；(任意一个组件或全部组件安装均可）
4.ZigBee模块，用于与主机通信；
5.电池；

主机主要硬件和功能：
1.ZigBee模块，用于与各个组件通信；
2.UV灯开关按钮；
3.车窗空气净化组件的可开合过滤膜开关按钮；
4.接收来自各个组件的空气质量数据，计算车内和车外空气质量，并且计算出推荐的通风模式，计算方式：当车内空气质量指标优于车外空气质量指标时，推荐内循环通风模式；当车内空气质量指标低于车外空气质量指标时，推荐外循环通风模式；当车外空气质量指标高于为适于开窗通风设置的一个指标阈值时，则推荐开窗通风模式；
5.显示器，显示车内外空气质量、推荐的通风模式；
6.电池；

Demo阶段的说明：
1.这是个Demo，目标是要实现上述功能的展示；
2.过滤膜可以用普通的薄膜代替；
3.空气质量采集，可不必采集上述的全部指标；
4.不用真正在车内做这套设备，模拟即可；
5.推荐通风模式的阈值可以暂时自己定；
6.提供ZigBee开发套件，方便开发；
