1.1 Z-Stack 3.0.1 文件组织

协议栈简介与安装

Z-Stack 3.0 是TI（德州仪器）针对 ZigBee 3.0 协议而开发的技术方案，也称为TI ZigBee 3.0 协议栈。通俗地讲，Z-Stack 3.0就是TI根据 ZigBee 3.0 协议规范而编写的程序（库），开发者可以方便地调用Z-Stack 3.0中的各个API来进行基于ZigBee协议的数据通信。本节课需要用到TI Z-Stack 3.0 协议栈，读者可以到《第一部分》中根据提示安装。

文件组织

默认安装Z-Stack 3.0 完成后可以在电脑C盘找到对应的文件夹，如图所示。

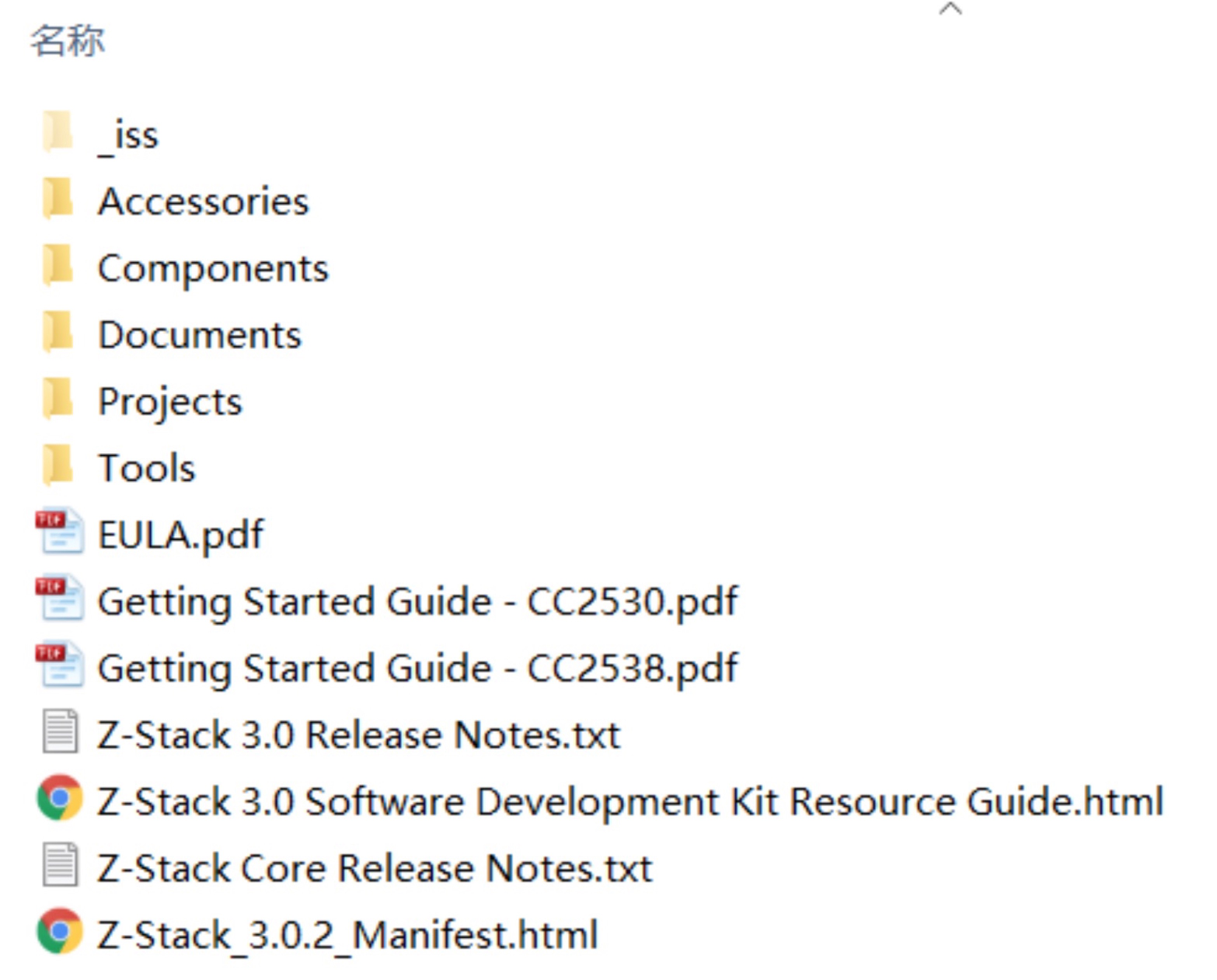

打开Z-Stack 3.0.1文件夹，如图所示。

Accessories目录

存放了各种辅助工具，进入Accessories目录，如图所示。

目录Accessories中的文件夹描述如下：
（1）OtaServer：存放了OTA（Over The Air，空中升级）测试工具
（2）SerialBootTool：存放了串口升级测试工具。

Components目录

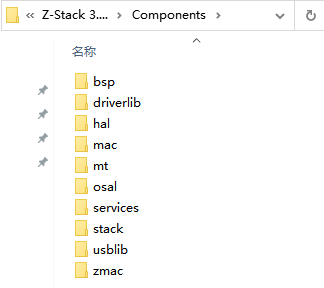

存放了Z-Stack核心源代码和链接库，进入Components目录，如图所示。

目录Components中的文件夹描述如下：
（1）bsp：板级支持包，用于适配TI官方开发板的硬件资源。
（2）driverlib：驱动程序链接库，存放TI官方未开源驱动程序的链接库。
（3） hal：硬件抽象层，存放各种驱动程序。
（4）mac：媒体介质访问控制，实现物理层通信及IEEE 802.15.4协议。
（5）mt：监视层，为监视协议栈各层的运行状态提供支持。
（6）osal：操作系统抽象层，是Z-Stack 3.0的操作系统。
（7）services：提供一些公共的、常用的功能。
（8）stack：ZigBee协议的实现。
（9）usblib：USB链接库，芯片支持USB（比如CC2538）时需要用到的功能。
（10）zmac：属于mac层的内容。

Documents目录

存放了Z-Stack开发辅助的相关文档，进入Documents目录，如图所示。

目录Documents中的文件夹及文件描述如下：
（1）API：存放Z-Stack 3.0 相关API的说明文档。
（2）CC2530：存放适用于CC2530型号MCU的相关文档。
（3）CC2538：存放适用于CC2538型号MCU的相关文档。
（4）Z-Stack 3.0 Developer’s Guide.pdf：Z-Stack 3.0 开发指导。
（5）Z-Stack 3.0 Sample Application User’s Guide.pdf：Z-Stack 3.0 应用例程指导。
（6）Z-Stack OTA Upgrade User’s Guide.pdf：OTA（Over The Air）空中升级说明指导。

Projects目录

存放了ZigBee应用例程的工程文件和源码文件，进入Projects目录，如图所示。

目录Projects中的文件夹描述如下：
（1）tools：存放与ZigBee例程应用相关的工具。
（2）zstack：存放ZigBee相关例程。

进入zstack文件夹，如图所示。

目录zstack中的文件夹描述如下：
（1）HomeAutomation：面向家庭自动化领域的相关例程。
（2）Libraries：存放链接库文件，TI不开放的源代码会被编译为链接库的形式提供给开发者使用。
（3）OTA：OTA（Over The Air）空中升级例程。
（4）Tools：存放工程配置相关的文件。
（5）Utilities：公共文件夹。
（6）ZMain：存放主函数所在的源代码文件及系统硬件启动相关的源代码文件。
（7）ZNP：ZNP（ZigBee And Processor）例程。

进入HomeAutomation文件夹，如图所示。

目录HomeAutomation中的文件夹描述如下：
（1）GenericApp：通用的应用场景例程。
（2）SampleDoorLock：ZigBee 3.0门锁例程。
（3）SampleDoorLockController：ZigBee 3.0门锁控制器例程。
（4）SampleLight：ZigBee 3.0灯例程。
（5）SampleSwitch：ZigBee 3.0插座例程。
（6）SampleTemperatureSensor：ZigBee 3.0温湿度传感器例程。
（7）SampleThermostat：ZigBee 3.0温度控制器例程。
（8）Source：存放公共代码的文件夹。

其他目录

（1） Tools：存放开发调试相关的工具。
（2） EULA.pdf：版权声明文件。
（3）Getting Started Guide - CC2530.pdf：针对CC2530型号MCU的开始向导文件。
（4）Getting Started Guide - CC2538.pdf：针对CC2538型号MCU的开始向导文件。
（5）Z-Stack 3.0 Release Notes.txt：Z-Stack 3.0 发布描述文件。
（6）Z-Stack 3.0 Software Development Kit Resource Guide.html：Z-Stack 3.0 开发资源向导链接文件。
（7） Z-Stack Core Release Notes.txt：Z-Stack Core发布描述文件。
（8）Z-Stack_3.0.1_Manifest.html：Z-Stack 3.0 关键信息描述清单。
（9）_iss：此文件夹为隐藏文件夹，存放用于卸载Z-Stack 3.0 的相关文件。

2.2 Z-Stack 3.0.1 工程框架

工程组织结构

本节内容将以SampleSwitch例程来讲解协议栈的工程文件结构。进入SampleSwitch工程所在文件夹，如图所示。

通过集成开发环境IAR 10.10.1打开工程文件SampleSwitch.eww，如图所示。

工程中的的各个组的说明如下：
（1）App：存放应用程序相关源代码文件。
（2）BDB：实现ZigBee BDB（Base Device Behavior，设备基础行为）功能。
（3）GP：实现ZigBee GP（Green Power，绿色能源）功能。
（4）HAL：硬件抽象层，存放各种驱动程序。
（5）MAC：媒体介质访问控制，实现物理层通信及IEEE 802.15.4协议。
（6）MT：监视层，为监视协议栈各层的运行状态提供支持。
（7）NWK：ZigBee网络层。
（8）OSAL：操作系统抽象层。
（9）Profile：存放ZigBee标准化定义及相关功能实现的源代码文件。
（10）Security：实现安全相关服务。
（11）Services：提供一些公共的、常用的功能。
（12）Tools：存放工程配置相关的文件。
（13）ZDO：存放ZDO（ZigBee Device Object，ZigBee设备对象）相关源代码文件。
（14）ZMac：属于mac层的内容。
（15）ZMain：存放主函数所在的源代码文件及系统硬件启动相关的源代码文件。
（16）Output：存放工程编译/链接时输出的文件。

在工程中可以选择不同的ZigBee网络设备类型。单击选项卡→选择网络设备类型，如图所示。

ZigBee网络设备类型有3种，分别是Coordinator（协调器），Router（路由器）和EndDevice（终端设备），图中选项卡选项的含义描述如下：
（1）CoordinatorEB：ZigBee协调器。
（2）RouterEB：ZigBee路由器。
（3）EndDeviceEB：ZigBee终端设备。
（4）EndDeviceEB-OTAClient：支持OTA（Over The Air）空中升级的ZigBee终端设备。
（5）RouterEB-OTAClient：支持OTA（Over The Air）空中升级的ZigBee路由器。

在后续章节中，将会详细讲解这些设备类型的含义。

工程编译及链接

选择CoordinatorEB，接着右击工程名称，然后选择选择Rebuild All，如图所示。

编译及链接过程无错误和警告，如图所示。
