松乐继电器模块 JDQ-A1

官方商店：见评论区

面向学生

初学者，具备一定的单片机开发基础。

一、简介

常见的LED小灯、小型电机或小型传感器的工作电压在3.3v左右，故可以让单片机直接控制其开关。但是像家用电灯泡、家用电风扇或电磁锁的工作电压是220v，故单片机无法直接控制其开关。这时候，单片机可以借助继电器来控制高电压用电器的开关。

二、技术参数

• 尺寸：40.31620毫米
• 供电电压：5v
• 触发电平：3~7v触发
• 触发电流：约5mA
• 控制电压：AC 0-250v 或 DC 0~30v

• 控制电流：0~7A

  三、引脚说明

• 5v：电源正极接口，可外接5v供电电源

• GND/RGND：电源负极接口，可外接电源负极或地线（GND）

• CH1：开关控制接口，高电平触发，可外接单片机的GPIO

  四、模块特点

• 支持3.3v和5v的控制信号。

• 支持控制直流或者交流电外设。
• 支持控制0~250v的交流电外设。
• 内置一个常开和一个常闭接口。
• 内置控制指示灯。
• 三极管蓄力驱动继电器线圈。

• 带光耦隔离，抗干扰能力强、信号稳定。

  五、使用说明

  1.引脚接线说明

• 5v和GND/RGND分别接入电源正极和负极。

• 单片机的GPIO连接CH1，然后向CH1输出高/低电平即可控制继电器的开/合。
• 依照下文的说明接入外部设备，单片机即可通过继电器控制外部设备的开关。

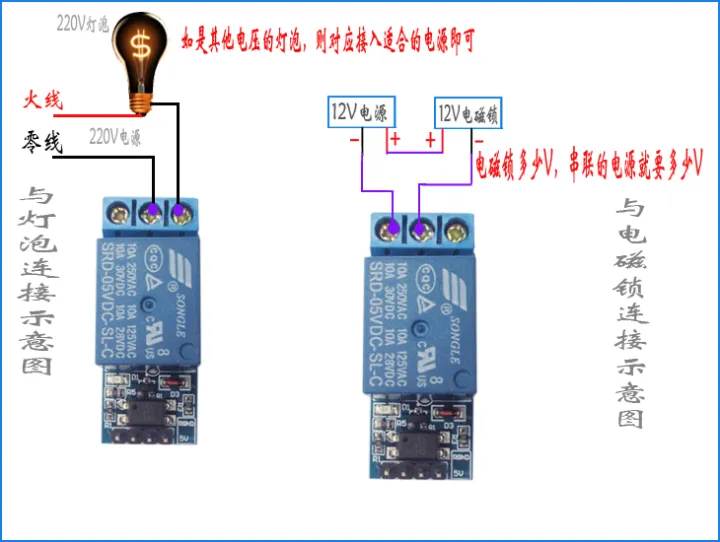

  2.外部设备接线说明

3.参考代码

/*
宏定义控制模块的GPIO，格式如下：
#define 接口名称 单片机GPIO名称
*/
//定义单片机的P0_0接口作为触发继电器接口。同时，P0_0需与模块的CH1引脚用杜邦线连接起来
#define JDQ P0_0
void main()
{
    //初始化继电器
    initialJDQ();//读者需要根据不同的单片机来自行实现本函数
    //触发继电器
    JDQ=1；//本语句等价于：P0_0=1
    //停止触发继电器
    JDQ=0；//本语句等价于：P0_0=0
}
