3.1 工程概述

创建工程

与上一章节类似，我们在一个工作空间中创建每一节课对应的工程：

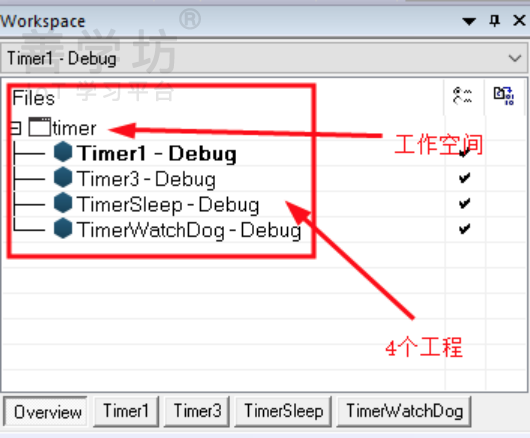

第3章：定时器实验 - 图1

在code目录下创建相关的目录与文件，其中的common文件夹是用来存放大家共用的文件：
第3章：定时器实验 - 图2

common中的文件（把延时函数和引脚通用配置我们单独出来为公共文件使用）：
第3章：定时器实验 - 图3

工程配置

但是使用公共目录这个工程，必须先在工程中进行设置，这样编译器才能找到文件所在的目录。

（1）打开工程选项进行设置。

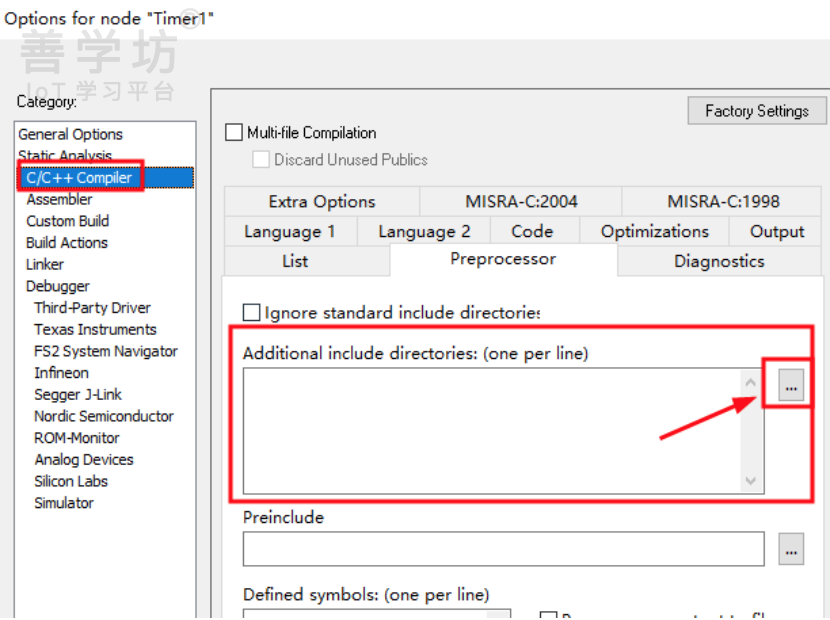

第3章：定时器实验 - 图4

（2）进入 C/C++ Compiler 选项卡，选择 Preprocessor 选项，然后点击如下按钮。
第3章：定时器实验 - 图5

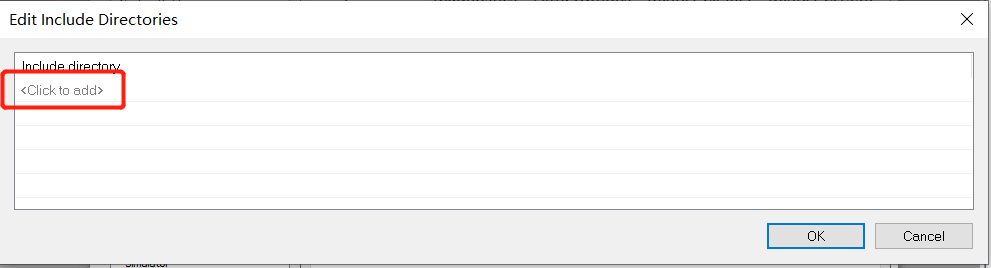

（3）点击 Click to add。
第3章：定时器实验 - 图6

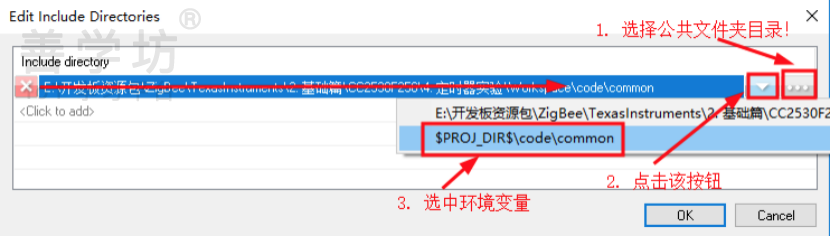

（4）在弹出的对话框中找到common文件夹所在的目录：
第3章：定时器实验 - 图7

（5）同时还可以把绝对路径转换为相对路径：
第3章：定时器实验 - 图8
提示：
本课程配套的工程中已经设置好了，这里主要讲解如何设置文件夹路径的方法。

3.2 定时器T1实验——查询触发

本节将使用CC2530内部的定时器1对LED等进行定时的开关控制，从而实现闪烁LED的效果。

定时器基础理论

（1）系统时钟频率
时钟发生器会以恒定的时间间隔产生脉冲，这个间歇性的脉冲可以形象理解为芯片的心跳，时钟频率则是用来描述这个心跳的速率。大家通常用1s内时钟发生器产生的脉冲数量来描述时钟频率，例如“时钟频率10 MHz”表示1s内的心跳次数为10 000 000次。CC2530有两种时钟频率可供开发者使用：32MHz和16MHz。

（2）分频系数
分频是指将时钟频率降低为原来的1/N，也称为N分频。比如当时钟频率是16MHz的时候，那么2分频是8MHz。分频系数则是用1/N来表示，比如2分频的分频系数为：1/2。

（3）系统时钟周期
周期和频率的关系可以用公式表示： T = 1 / f，其中T为时钟周期，f为时钟频率。时钟周期和时钟频率成倒数关系。举个例子说明一下，时钟频率为16MHz时表示在1s内时钟发生器可以产生16 000 000个脉冲，而时钟周期则可以表示产生一个脉冲所需要的时间，即1 / 160 000 00s。

（4）计数器
计数器是定时器的核心，用于记录时钟发生器产生的脉冲数量。由于脉冲的时钟周期是恒定的，因此计算定时时间的公式是：t=nT，其中t为定时时间，n为计数次数，T为时钟周期

（5）溢出
由于计数器的范围是有限的，当计数次数超过最大值时就会产生溢出。例如当计数器的大小是16位时，那么计数范围是0~65535，因此计数次数超过65535后计数器就会产生溢出。在产生溢出后，计算器的值会从最大值变为0。

定时原理

利用公式对频率和周期的关系作进一步的解释。我们利用f表示时钟频率，T来表示时钟周期，那么可以用此关系式来表示它们的关系：

  • T = 1 / f （1）

我们计时t秒后，假设此时计数器从0开始计数了N次（假设此时计数器没有溢出）。前面已经讲解过，时钟周期T表示心跳1次所需要时间，因此t与N的关系如下：

  • t = N × T （2）

接着，我们可以推导出：

  • N = t / T （3）

CC2530的默认系统时钟频率是16MHz（16000000Hz），其定时器1使用128分频，因此定时器的时钟频率是 16000000 / 128 Hz。

  • 根据公式（1）T = 1 / f 可以算出定时器1时钟周期为T = 128/16000000 秒。
  • 在定时5秒的情况下（即t=5秒），根据公式（2）N = t / T，计数器的计数值N = 5 / (128/16000000) = 625000。

处理溢出

当定时器溢出时会发生中断，此时寄存器IRCON的Bit1位会由原先的0被设置为1，因此我们只需要检测这个标志位即可判断是否发生了溢出。
具体的相关寄存器说明，请阅读下文的说明

定时器1是一个16位定时器，每溢出一次计数65536次，所以定时5秒后将会溢出： 625000 / 65536 = 9.54，取整数，即9次。反过来，如果溢出了9次，我们可以大约第认为时间过了5秒。

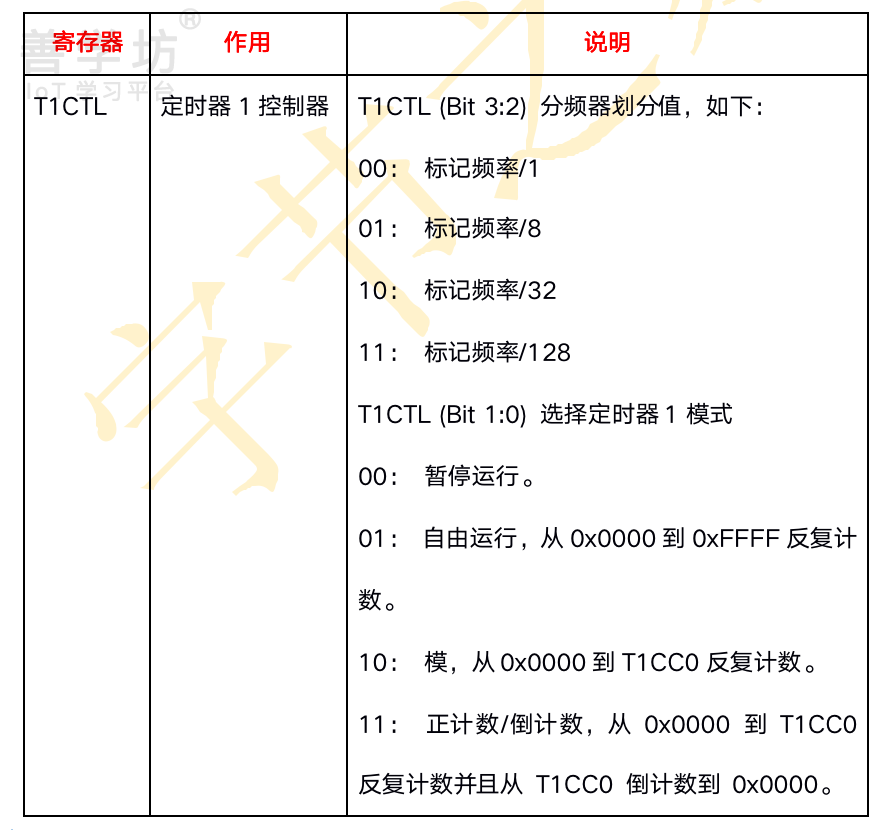

相关寄存器

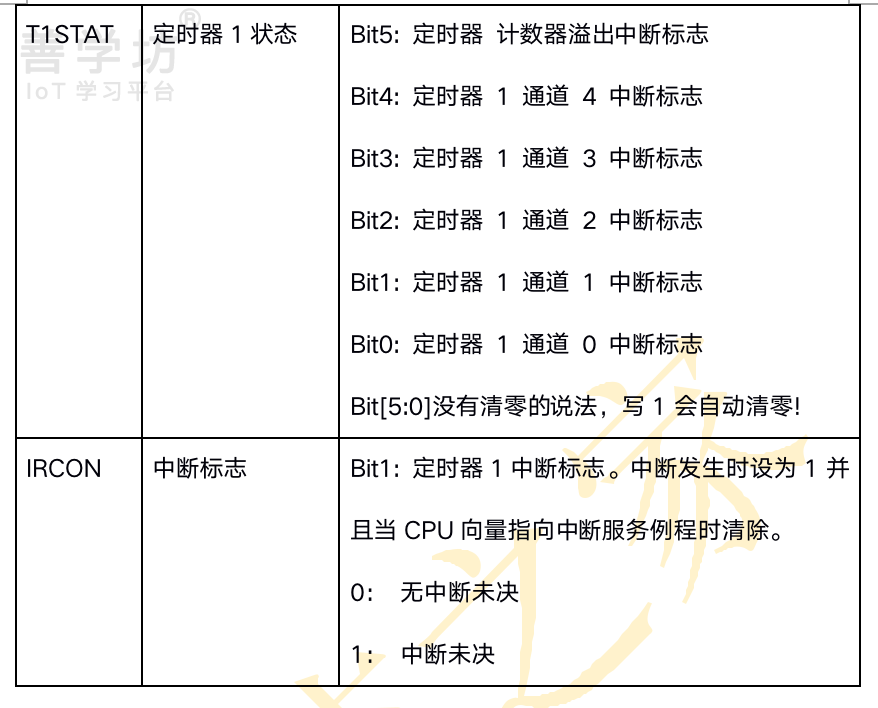

第3章：定时器实验 - 图9
第3章：定时器实验 - 图10

寄存器配置

  • 定时器1是一个16位的定时器，也就是说计数器能从0~65535进行计数。
  • 定时器1支持5个通道
  1. 1.T1CTL = 0x0D; // 0000 1101：128分频，自由计数(从0~65535)
  2. 2.T1STAT= 0x21; // bit0写1，清空通道0中断状态位
  3. 3.               // bit5写1，清空计数器中断状态位

程序说明

main函数代码如下：

  1. void main()
  2. {
  3.     uint8_t Counter = 0;
  5.     initLed();
  6.     initTimer1();
  8.     while(1) {
  9.         if (!(IRCON & 0x02)) continue; // Timer1 interrupt not pending
  11.         IRCON &= ~(0x02); // Clear timer1 interrupt flag
  13.         if (++Counter < 9) continue;  // ~5 second
  14.         else Counter = 0;
  16.         DEBUG_LOG("~5 Second.\r\n");
  17.         LED = (LED == LED_ON)?LED_OFF : LED_ON;
  18.     } /* while */
  19. }

主函数定义了一个计数器，用来记录定时器溢出的次数。前面我们已经算出了定时5秒后会溢出9次。每当定时器溢出后都需要清除溢出标志位。溢出9次后我们需要把计数器归0，重新计数。这样，我们就实现了每隔5秒中打印输出相应提示，并翻转LED灯的亮灭状态。

仿真调试

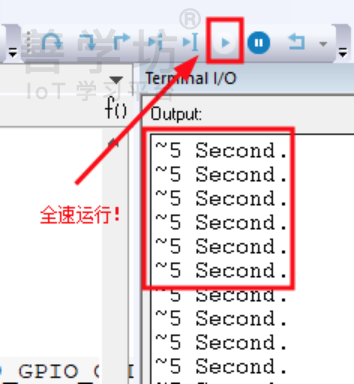

（1）把开发板连接仿真器，进入仿真模式：
第3章：定时器实验 - 图11

（2）可以看到，每隔大概5秒打印出信息，并且LED灯翻转。

3.3 定时器T3实验——中断触发

定时器3 简介

定时器3是一个8位的定时器，计数范围是0~255。在上节课中，我们采用了查询的方式来定时，本节课带领读者会采用中断的方式。

相关寄存器

第3章：定时器实验 - 图12
第3章：定时器实验 - 图13

寄存器配置

  1. 1.T3CTL = 0xE8;   // Bit[7:5]  :   111 -> 128分频；
  2. 2.                  // Bit3     ： 1 -> 打开溢出中断
  3. 3.                  // Bit[1:0]  ：  00 -> 自由计数，反复从0到255
  4. 4.T3IE = 1;       // 使能定时器3中断
  5. 5.EA  = 1;        // 开启中断总开关
  6. 6.T3CTL |= 0x10;  // 启动定时器

定时原理

定时器3的系统时钟频率为：16 MHz的128分频，即16000000/128Hz

  • 由上节课的公式1可以得出，其时钟周期T=128/16000000
  • 在计时5秒的情况下，由上节课的公式2可以得出，计数值 N=5/(128/16000000) = 625000。

由此可以得出，定时器3在系统时钟频率的16MHz的128分频状态下，计数625000次所需的时间5秒。

处理溢出

定时器3是8位计数器，每溢出1次计数256次，因此其在定时5秒后的溢出次数为：625000 / 256 = 2441.4，即2441次。

源码分析

  1. void main()
  2. {
  3.     initLed();
  4.     initTimer3();
  6.     while(1) { }
  7. }

定时器3初始化函数的工作内容

  • 128分频
  • 开溢出中断
  • 自由计数
  • 中断使能
  • 最后启动定时器
  1. static void initTimer3(void)
  2. {
  3.     T3CTL = 0xE8;  // Tick frequency/128
  4.                    // Overflow interrupt is enabled
  5.                    // Free running, repeatedly count from 0x00 to 0xFF
  7.     T3IE = 1;       // Enable timer3 interrupt
  8.     EA = 1;           // Enable Interrupts
  10.     T3CTL |= 0x10; // Start timer
  11. }

定时器3中断服务函数

  • 声明中断向量T3_VECTOR
  • 溢出计数2441次，溢出2441次时长约等于5秒
  • 每隔5秒调试输出并反转LED
  1. /*
  2.  *  Timer3 interrupt service function
  3.  */
  4. #pragma vector = T3_VECTOR
  5. __interrupt void Timer3_ISR(void)
  6. {
  7.     // ~5s
  8.     if (++counter_g == 2441) {
  9.         counter_g = 0;
  11.         DEBUG_LOG("Timer3 timeout -> 5-seconds!\r\n");
  12.         LED = (LED == LED_ON)?LED_OFF : LED_ON;
  13.     }
  14. }

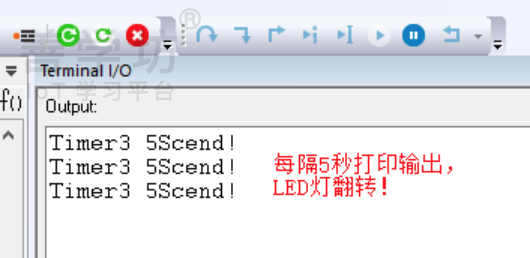

仿真调试

打开本节课配套的工程并且编译通过后，进行仿真调试，运行结果如下图所示：
第3章：定时器实验 - 图14

3.4 看门狗定时器实验

理论基础

（1）看门狗定时器
看门狗定时器也是定时器，相对对于定时器T1和T3，其特殊性在于：时间到了后会复位芯片。

（2）喂狗
为阻止看门狗定时器复位芯片，我们可以在看门狗定时器计时结束之前，让其重新开始计时（即清零定时器）。这个清零定时器的动作我们称之为”喂狗”。

（3）程序跑飞
程序在正常运行的过程中，有时候可能会突然遇到意外（例如静电干扰）而不正常，没有按正常的流程运行，这个现象我们称之为“程序跑飞”。在遇到程序跑飞现象时，看门狗没有及时被“喂”，时间一到就会去复位芯片。复位芯片后，我们可以通过技术手段让程序恢复正常。（这也是看门狗定时器的意义所在）

（4）应用场景
看门狗定时器可用在电噪声大、电源故障率高或静电放电等恶劣环境中，或对可靠性有更高要求的场合中。如果系统不需要用到看门狗，则可配置成间隔定时器，在指定的时间间隔内发生中断。

相关寄存器

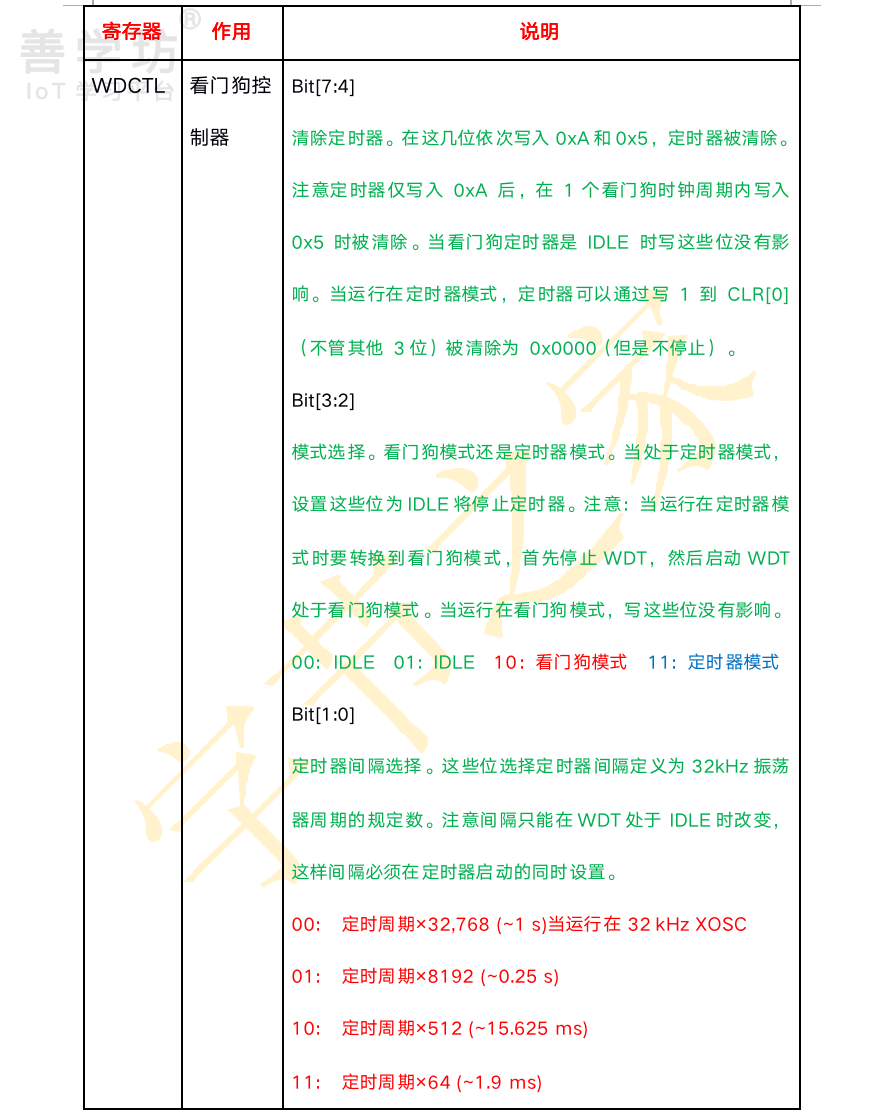

第3章：定时器实验 - 图15

寄存器初始化配置代码如下：

  1. 1.WDCTL = 0x00;  // 打开 IDLE模式才能设置看门狗
  2. 2.WDCTL = 0x08;  // 看门狗模式、定时1秒

喂狗配置代码如下：

  1. 1.WDCTL |= (0xA << 4);  // 在Bit[7:4]依次写入0xA和0x5，定时器被清除
  2. 2.WDCTL |= (0x5 << 4);

程序分析

main函数代码如下：

  1. void main()
  2. {
  3.     initLed();
  4.     initWatchDogTimer();
  6.     while(1) {
  7.     #if 0 //0 or 1
  9.        delayMs(SYSCLK_16MHZ, 1500);
  11.     #else
  13.        delayMs(SYSCLK_16MHZ, 500);
  14.        watchDogFeet();
  16.        delayMs(SYSCLK_16MHZ, 500);
  17.        watchDogFeet();
  19.        delayMs(SYSCLK_16MHZ, 500);
  20.        watchDogFeet();
  22.     #endif
  24.        LED = (LED == LED_ON)?LED_OFF : LED_ON;
  25.     }
  26. }

代码中把看门狗定时器设置成了定时1秒，所以必须在1秒内进行喂狗。

第一段程序直接延时了1.5秒，然后翻转LED灯。由于没有及时喂狗，所以系统不断地复位，而且看不到LED灯闪烁过程

第二段程序虽然也延时了1.5秒，但是是分三次延时且每隔500ms就喂狗一次，所以看门狗不会导致复位，程序正常运行，LED灯闪烁。

调试仿真

（1）打开第一段程序预编译：#if 1，编译下载到开发板，LED灯一直是灭的！

（2）打开第二段程序预编译：#if 0，编译下载到开发板，LED灯闪烁！

3.5 低功耗定时器实验

理论基础

（1）休眠及唤醒
CC2530内部有很多模块，例如定时器模块、收发器模块和51内核等等，这些数字模块不工作时就不耗电，我们把模块这种状态称为“休眠”。这些模块由“休眠”状态进入工作状态时，这个过程称为“唤醒”。

（2）低功耗
低功耗是指芯片耗电量非常少。一般地，耗电量的大小取决于芯片内部有多少模块处于休眠状态，有多少模块处于工作状态。我们也可以给低功耗分等级：芯片内部的越多模块处于休眠状态，其功耗就越低。

（3）低功耗定时器
也称为休眠定时器，可以定时一段时间，在这段时间内会让相关模块进入休眠状态，时间到了再将其唤醒。
CC2530中的休眠定时器是一个24 位的定时器，其时钟频率为：32768kHz

电源管理模式

CC2530有以下集中电源管理模式：
（1）全功能模式
高频晶振（16M或者32M）和低频晶振（32.768K RCOSC/XOSC）全部工作，数字处理器模块正常工作

（2）空闲模式
除了CPU内核停止运行之外，其他和全功能模式一样

（3）PM1
高频晶振关闭，低频晶振正常工作，数字核心模块正常工作

（4）PM2
低频晶振工作，数字核心模块关闭，系统通过RESET，外部中断或者休眠计数器溢出唤醒

（5）PM3
晶振全部关闭，数字处理器核心模块关闭，系统只能通过RESET或者外部中断唤醒，此模式功耗最低

相关寄存器

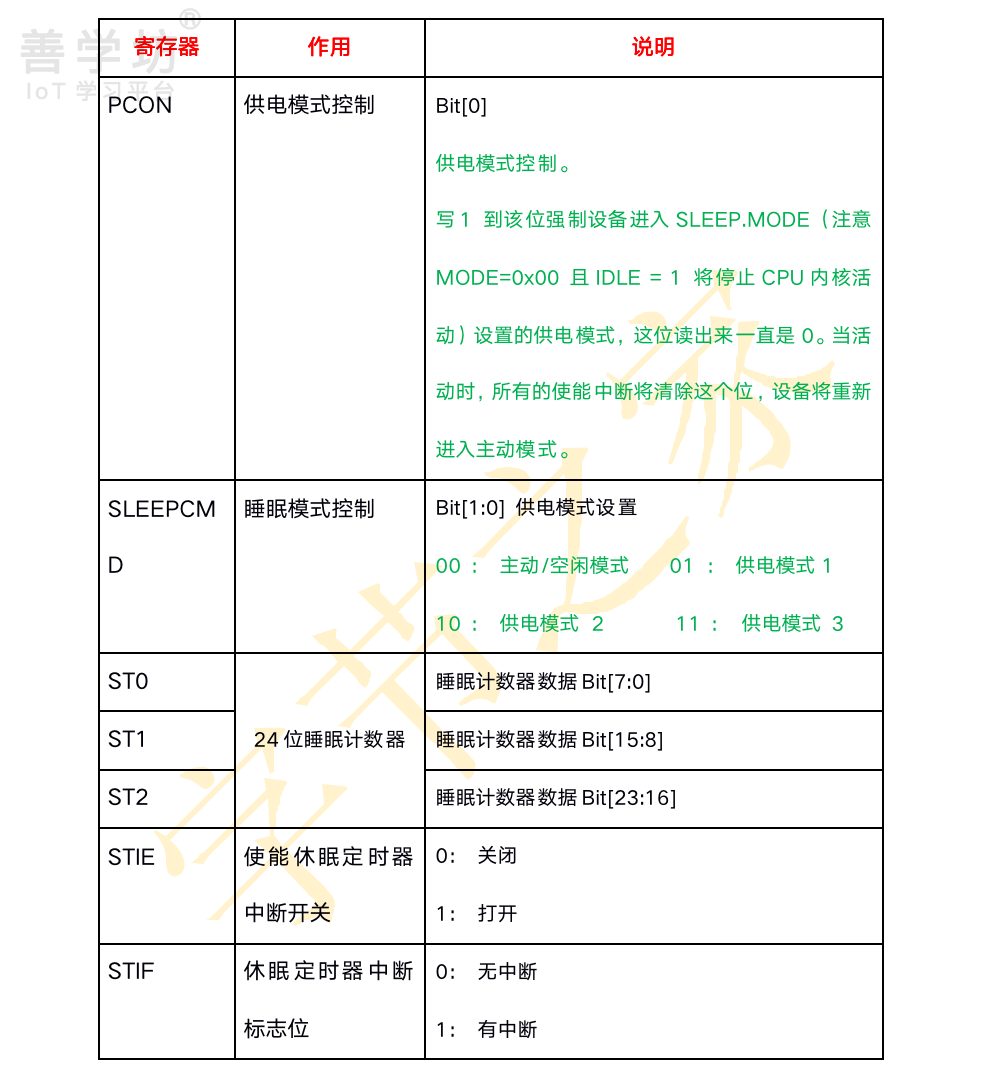

第3章：定时器实验 - 图16

寄存器配置

休眠定时器初始化配置代码如下：

  1. 1.ST2 = 0;  ST1 = 0;  ST0 = 0;  // 清零休眠定时器计数器
  2. 2.STIE = 1;  // 开启休眠定时器中断
  3. 3.STIF = 0;  // 清零休眠定时器中断标志
  4. 4.EA  = 1;   // 打开中断总开关

配置休眠时间方法如下：

（1）由于休眠定时器工作的时钟频率是32768HZ，也就是计数32768次为1秒！

（2）配置休眠时间时，只需要把当前的计数器数值读出来，加上我们需要定时的时间计数值再重新设置到寄存器中即可。
^
读取当前休眠定时器的计数值:

  1. 1.uint32_t sleepTimer = 0;
  2. 2.sleepTimer  = (uint32_t)ST0;
  3. 3.sleepTimer |= (uint32_t)ST1 << 8;
  4. 4.sleepTimer |= (uint32_t)ST2 << 16;

加上我们需要定时的时间对应的计数次数，因为计数32768次为1秒，假设我们需要定时sec秒，那就是计数 sec * 32768次：

  1. 1.// 更新睡眠时间
  2. 2.sleepTimer += (uint32_t)sec * 32768;
  3. 把计数值重新配置到寄存器中
  4. 1.ST2 = (uint8_t)(sleepTimer >> 16);
  5. 2.ST1 = (uint8_t)(sleepTimer >> 8);
  6. 3.ST0 = (uint8_t)(sleepTimer);

配置休眠模式：

  1. 1.SLEEPCMD |= mode;   // 设置该定时器Bit[1:0]，mode: 0~3
  2. 2.PCON = 0x01;        // 进入睡眠模式

退出休眠模式：

  1. 1.// 退出休眠
  2. 2.PCON = 0x00;

源码分析

main函数代码如下：

  1. void main()
  2. {
  3.     initLed();
  4.     initSleepTimer();
  6.     while(1)
  7.     {
  8.         uint8_t i;
  9.         for (i = 0; i < 6; i++) {
  10.             LED = (LED == LED_ON)?LED_OFF : LED_ON;
  11.             delayMs(SYSCLK_32MHZ ,250);
  12.         }
  14.         DEBUG_LOG("Sleeping...\r\n");
  16.         setSleepPeriod(5);
  17.         setPowerMode(POWER_MODE_PM2);
  18.     }
  19. }

主函数初始化后做了两件事情，闪烁3次LED灯，然后设置休眠定时器的定时时间为5秒，接着设置电源管理模式为PM2，然后就开始启动进入休眠状态了（CPU不工作）。

睡眠定时器中断服务函数（休眠定时器到时间后会中断，在中断处理程序中，CPU重新工作起来）：

  1. /*
  2.  *  Sleep timer ISR
  3.  */
  4. #pragma vector = ST_VECTOR
  5. __interrupt void SleepTimer_ISR(void)
  6. {
  7.     STIF = 0;                        // Clear interrupt flag
  8.     setPowerMode(POWER_MODE_ACTIVE); // Entry active power mode
  10.     DEBUG_LOG("Activing...\r\n");
  11. }

初始化休眠定时器函数：

  1. static void initSleepTimer(void)
  2. {
  3.     ST2  = 0;
  4.     ST1  = 0;
  5.     ST0  = 0;
  7.     STIE = 1;
  8.     STIF = 0;
  9.     EA   = 1;
  10. }

设置休眠定时器定时时间，即读出当前计数值、加入新的数值、重新设置计数器：

  1. static void setSleepPeriod(uint8_t nS)
  2. {
  3.     uint32_t sleepTimer = 0;
  4.     sleepTimer  = (uint32_t)ST0;
  5.     sleepTimer |= (uint32_t)ST1 << 8;
  6.     sleepTimer |= (uint32_t)ST2 << 16;
  8.     sleepTimer += (uint32_t)nS * 32768;
  10.     ST2 = (uint8_t)(sleepTimer >> 16);
  11.     ST1 = (uint8_t)(sleepTimer >> 8);
  12.     ST0 = (uint8_t)(sleepTimer);
  13. }

设置电源模式（低功耗模式）：

  1. static void setPowerMode(PowerMode_t mode)
  2. {
  3.     if (mode > _POWER_MODE_MAX) {
  4.         DEBUG_LOG("Power mode not found: %d\r\n", (int)mode);
  5.         return;
  6.     }
  8.     if (mode == POWER_MODE_ACTIVE) {
  9.         PCON = 0x00;
  10.         return;       // Don't sleep
  11.     }
  13.     SLEEPCMD |= mode; // Set power mode
  14.     PCON = 0x01;      // Entering sleep mode
  15. }

休眠定时器有4种电源模式，我们把这几种模式定义为类型PowerMode_t:

  1. /*
  2.  *  Power modes: Active mode, PM1, PM2, PM3
  3.  */
  4. typedef enum
  5. {
  6.     POWER_MODE_IDLE   = 0,
  7.     POWER_MODE_PM1    = 1,
  8.     POWER_MODE_PM2    = 2,
  9.     POWER_MODE_PM3    = 3,
  10.     POWER_MODE_ACTIVE = 4,
  12.     _POWER_MODE_MAX = POWER_MODE_ACTIVE,
  13. }PowerMode_t;

调试仿真

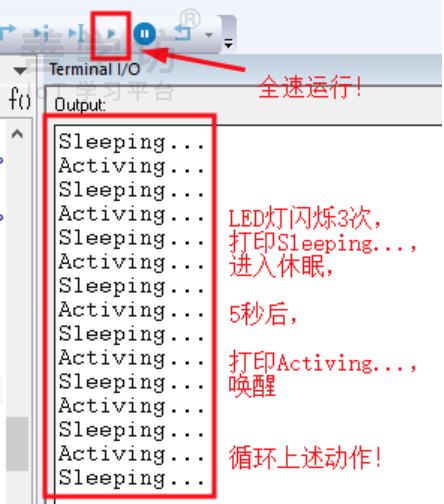

编译完成后，通过仿真器连接开发板和电脑，进入仿真模式：
第3章：定时器实验 - 图17

可以看到，开发板在LED闪烁3次后就打印Sleep…，这个时候CC2530进入了休眠状态。休眠定时器在定时时间到了后会触发中断，中断服务函数中会让芯片重新进入正常工作状态。
