一、面向领域

本方案面向对通信稳定性、响应速度和和距离有较高要求的智能家居、工业物联网、智慧城市和智慧农业等领域。

二、技术方案原理简述

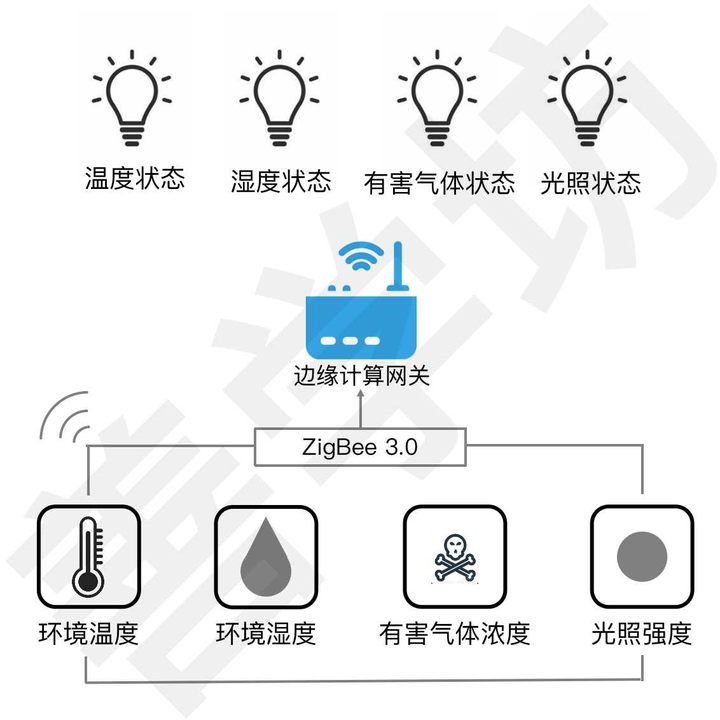

技术方案原理图如下所示：

基于ZigBee的环境温湿度、有害气体和光照的感知与反馈 - 图1
技术原理概述：

  1. 终端设备采集环境温度、环境湿度、光照强度和有害气体浓度等信息，并通过ZigBee无线传输协议发送给网关；
  2. 网关配有温度状态指示灯、环境湿度状态指示灯、有害气体浓度状态指示灯以及光照强度状态指示灯；
  3. 边缘计算网关接收由终端发送过来的环境信息，显示各个传感器所采集到信息（特别地有害气体的信息显示为开关量），同时进行相应的处理：A.若环境温度过高（超过指定的阈值），则将温度状态指示灯设置为温度过高状态；B.若环境温度过低（低于指定的阈值），则将温度状态指示灯设置为温度过低状态；C.若环境湿度过高，则将环境湿度状态指示灯设置为过高状态；D.若环境湿度过低，则环境湿度状态指示灯设置为过低状态；E.若有害气体浓度过高，则将害气体浓度状态指示灯设置为过高状态；F.若环境光强度过低，则将光照强度状态指示灯设置为光照强度过低状态；

    三、边缘计算网关的主要硬件组成与相关技术参数

    主要硬件组成
  • Zigbee 无线 MCU：TI CC2530F256

主要技术参

  • ZigBee无线通信距离：空旷空间下相邻节点的通信距离约为250米
  • 供电方式：直流电源

四、终端设备的主要硬件组成与相关技术参数

主要硬件组成

  1. 环境温度与环境湿度二合一传感器：DHT11
  2. 有害气体传感器：善学坊YHQT01
  3. 光照强度传感器：GL5528
  4. ZigBee 无线 MCU：TI CC2530F256

主要技术参数

  1. ZigBee无线通信距离：空旷空间下相邻节点的通信距离约为150米
  2. ZigBee协议版本：ZigBee 3.0.2
  3. 环境温度测量范围：0到50摄氏度
  4. 环境温度测量误差：2摄氏度
  5. 湿度测量范围：20%-95%（在环境温度为0到50摄氏度的条件下）
  6. 湿度测量误差：5%
  7. 支持检测的有害气体：液化气、丙烷、氢气、天然气等可燃性气体
  8. 供电方式：电池供电

    五、云平台与移动端

    边缘计算网关支持对接阿里云IoT、onenet和机智云等第三方IoT云平台，以及自主研发的云端服务器。本方案采用自主研发的服务器，从而确保系统同的兼容性和可靠性。

    六、附加说明

    相关开发工具
  • TI ZigBee官方开发工具：IAR
  • 编程器软件：IARSmartRF_Flash_Programmer-1.12.8
  • 友善串口调试助手
  • 程序编辑器和代码浏览器：SourceInsight

  • 代码编辑器：Sublime Text
