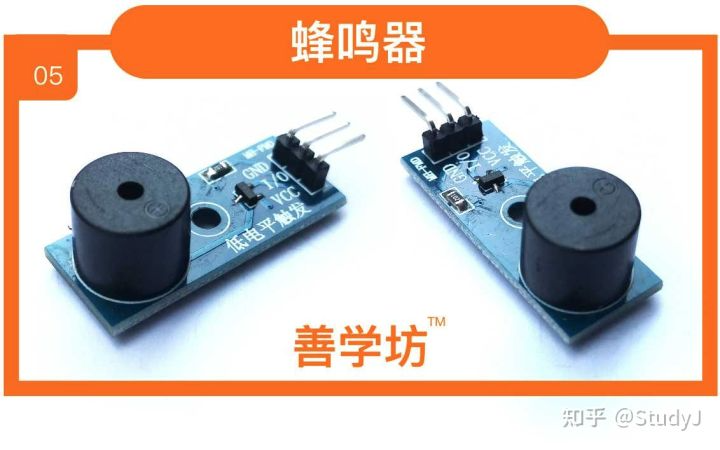

蜂鸣器 FMQ-A1

官方商店：见评论区

面向学生

初学者，具备一定的单片机开发基础。

一、简介

FMQ-A1蜂鸣器，可用于发出提示音或者声音报警等场景。

二、技术参数

• 型号：FMQ-A1
• 工作电压：3.3~5v
• 尺寸：3.2cm×1.3cm

• 采用S8550三极管驱动

  三、引脚说明

• VCC：电源正极接口，可外接3.3~5v供电电源

• GND：电源负极接口，可外接电源负极或地线（GND）
• I/O：发声控制接口，用于控制是否发声，可外接单片机的GPIO

  四、使用说明

  1.接线说明

  可以用杜邦线把GND和VCC接口外接至单片机的GND和3v3（或5v）接口，然后再把I/O接口外接至单片机的其中一个GPIO。

  2.发声控制

  接好线后，利用单片机的GPIO给模块输入低电平，模块即发出响声；反之输入高电平，模块即静默。参考代码如下：

/*
宏定义控制模块发声的GPIO，格式如下：
#define 接口名称 单片机GPIO名称
*/
//定义单片机的P0_0接口作为控制蜂鸣器是否发声的引脚。同时，P0_0需与模块的I/O引脚用杜邦线连接起来
#define FMQ P0_0
void main()
{
    //初始化蜂鸣器
    initialFMQ();//读者需要根据不同的单片机来自行实现本函数
    //控制模块发声
    FMQ=0;//本语句等价于：P0_0=0
    //控制模块静默
    //FMQ=1；//本语句等价于：P0_0=1
}
