4.1 ZCL 简介

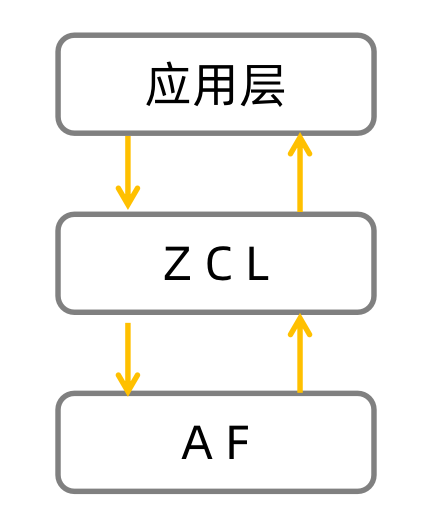

前述章节讲解了如何使用AF层通信API，但是现在用得更多的是基于ZCL的数据通信方式。ZCL的全称是ZigBee Cluster Library，中文意思是ZigBee集群库。ZCL与AF的关系如图所示：
图中共有3个层次，分别是AF、ZCL和应用层，分别详细讲解一下。
一. AF层
在前述章节已经详细讲解了AF层，可以调用AF层的数据通信API实现ZigBee设备之间的数据发送与接收。然而，直接使用AF层通信API的最大问题是不同公司开发的设备难以做到互联互通。
二. 应用层
开发者此层次中专注于开发设备的各个功能。在讲解AF通信的章节中，我们就是在应用层中直接调用AF层的通信API来发送和接收数据的。
三. ZCL层简介
ZigBee联盟在AF层与应用层之间构建了ZCL层，其最大的作用就是实现了各个ZigBee设备的互联互通。ZCL定义了ZigBee设备的各种应用领域（Profile）、设备类型（Device）、集群（Cluster）、设备属性和命令，这些定义均由ZigBee联盟统一定制。各个厂商在开发ZigBee设备时都遵循这些定义，便实现了互联互通了。
四. ZCL层的架构
（1）ZCL的大部分内容在Z-Stack 3.0 中的以下目录中：
...\\Z-Stack 3.0.1\\Components\\stack\\zcl
（2）它的部分内容如图所示。

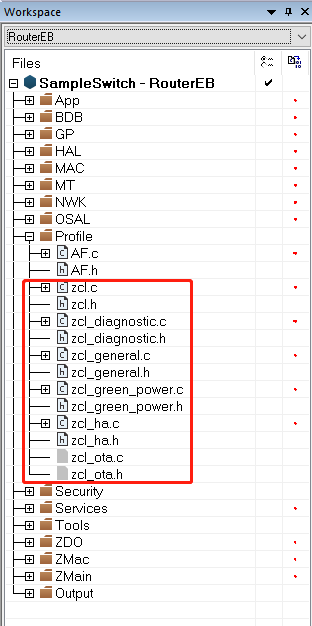

（3）一个设备一般只会使用ZCL中的部分内容，例如本书一直讲解的这个SampleSwitch工程使用了这些内容，如图所示。
五. 代码分析
（1）我们对ZCL中的代码简单分析一下，打开zcl.h文件，可以找到ZCL层数据发送函数zcl_SendCommand()，代码如下：
/********************************************************************** @fn zcl_SendCommand** @brief Used to send Profile and Cluster Specific Command messages.** NOTE: The calling application is responsible for incrementing* the Sequence Number.** @param srcEp - source endpoint* @param destAddr - destination address* @param clusterID - cluster ID* @param cmd - command ID* @param specific - whether the command is Cluster Specific* @param direction - client/server direction of the command* @param disableDefaultRsp - disable Default Response command* @param manuCode - manufacturer code for proprietary extensions to a profile* @param seqNumber - identification number for the transaction* @param cmdFormatLen - length of the command to be sent* @param cmdFormat - command to be sent** @return ZSuccess if OK*/ZStatus_t zcl_SendCommand( uint8 srcEP, afAddrType_t *destAddr,uint16 clusterID, uint8 cmd, uint8 specific, uint8 direction,uint8 disableDefaultRsp, uint16 manuCode, uint8 seqNum,uint16 cmdFormatLen, uint8 *cmdFormat ){endPointDesc_t *epDesc;zclFrameHdr_t hdr;uint8 *msgBuf;uint16 msgLen;uint8 *pBuf;uint8 options;ZStatus_t status;epDesc = afFindEndPointDesc( srcEP );if ( epDesc == NULL ){return ( ZInvalidParameter ); // EMBEDDED RETURN}#if defined ( INTER_PAN )if ( StubAPS_InterPan( destAddr->panId, destAddr->endPoint ) ){options = AF_TX_OPTIONS_NONE;}else#endif{options = zclGetClusterOption( srcEP, clusterID );// The cluster might not have been defined to use security but if this message// is in response to another message that was using APS security this message// will be sent with APS securityif ( !( options & AF_EN_SECURITY ) ){afIncomingMSGPacket_t *origPkt = zcl_getRawAFMsg();if ( ( origPkt != NULL ) && ( origPkt->SecurityUse == TRUE ) ){options |= AF_EN_SECURITY;}}}zcl_memset( &hdr, 0, sizeof( zclFrameHdr_t ) );// Not Profile wide command (like READ, WRITE)if ( specific ){hdr.fc.type = ZCL_FRAME_TYPE_SPECIFIC_CMD;}else{hdr.fc.type = ZCL_FRAME_TYPE_PROFILE_CMD;}if ( ( epDesc->simpleDesc == NULL ) ||( zcl_DeviceOperational( srcEP, clusterID, hdr.fc.type,cmd, epDesc->simpleDesc->AppProfId ) == FALSE ) ){return ( ZFailure ); // EMBEDDED RETURN}// Fill in the Maufacturer Codeif ( manuCode != 0 ){hdr.fc.manuSpecific = 1;hdr.manuCode = manuCode;}// Set the Command Directionif ( direction ){hdr.fc.direction = ZCL_FRAME_SERVER_CLIENT_DIR;}else{hdr.fc.direction = ZCL_FRAME_CLIENT_SERVER_DIR;}// Set the Disable Default Response fieldif ( disableDefaultRsp ){hdr.fc.disableDefaultRsp = 1;}else{hdr.fc.disableDefaultRsp = 0;}// Fill in the Transaction Sequence Numberhdr.transSeqNum = seqNum;// Fill in the commandhdr.commandID = cmd;// calculate the needed buffer sizemsgLen = zclCalcHdrSize( &hdr );msgLen += cmdFormatLen;// Allocate the buffer neededmsgBuf = zcl_mem_alloc( msgLen );if ( msgBuf != NULL ){// Fill in the ZCL HeaderpBuf = zclBuildHdr( &hdr, msgBuf );// Fill in the command framezcl_memcpy( pBuf, cmdFormat, cmdFormatLen );status = AF_DataRequest( destAddr, epDesc, clusterID, msgLen, msgBuf,&zcl_TransID, options, AF_DEFAULT_RADIUS );zcl_mem_free ( msgBuf );}else{status = ZMemError;}return ( status );}
可以看到zcl_SendCommand()函数中，其实是调用AF层的数据发送函数AF_DataRequest()来发送数据的。
（2）在zcl.c文件中还有一个名为zcl_event_loop()的函数。在这个函数中，我们可以看到AF层数据的接收和处理，代码如图所示。
以上的分析也印正了ZCL层的底层就是AF层。
4.2 ZCL 内容详解
ZCL主要包含有应用领域（Profile）、设备类型（Device）、集群（Cluster）、属性（Attribute）和命令（Command）这几部分内容。
一. 应用领域（Profile）
（1）前面的章节已经多次提过Profile了，在这里做一个正式的介绍。在ZigBee协议中，Profile是指应用领域。ZigBee协议中定义了多个Profile，例如面向家居自动的ZHA（ZigBee Home Automation）、面向照明的ZLL（ZigBee Light Link）等。本文一直在使用智能插座就是属于ZHA这个Profile的产品。
（2）ZigBee协议给每种类型的Profile分配了一个固定的ID，打开Profile/zcl_ha.h文件，可以找到ZHA Profile的ID值，代码如下：
// Zigbee Home Automation Profile Identification#define ZCL_HA_PROFILE_ID 0x0104
（3）打开协议栈中的Components\stack\zcl\zcl_ll.h文件，可以找到ZLL Profile的ID值，代码如下：
// Zigbee Light Link Profile Identification#define ZLL_PROFILE_ID 0xc05e
（4）使用这个方式，还可以查看其它Profile的ID。在讲解简单描述符的章节中，曾经讲到AppProfId字段表示这个简单描述符所属的应用场景，它的取值其实就是这些Profile ID。
二. 设备类型（Device）
（1）每种Profile可以包含多种类型的设备，例如ZHA Profile中包含智能插座、温湿度传感器、窗帘控制器等类型的设备。每种类型的设备都被分配了一个ID，称为Device ID，并且在同一个Profile，每个Device ID都是不同的。
（2）在 ZigBee 3.0 中，ZHA Profile中的各个设备类型被划分为5大类，分别是Generic、Lighting、Closures、HVAC（Heating Ventilation and Air Conditioning，供暖通风与空气调节）和IAS（Intruder Alarm Systems，入侵报警系统）。
（3）ZHA相关的源文件是Profile工程目录下的zcl_ha.h和zcl_ha.c。打开zcl_ha.h文件，可以找到以上所有设备类型的Device ID，代码如下：

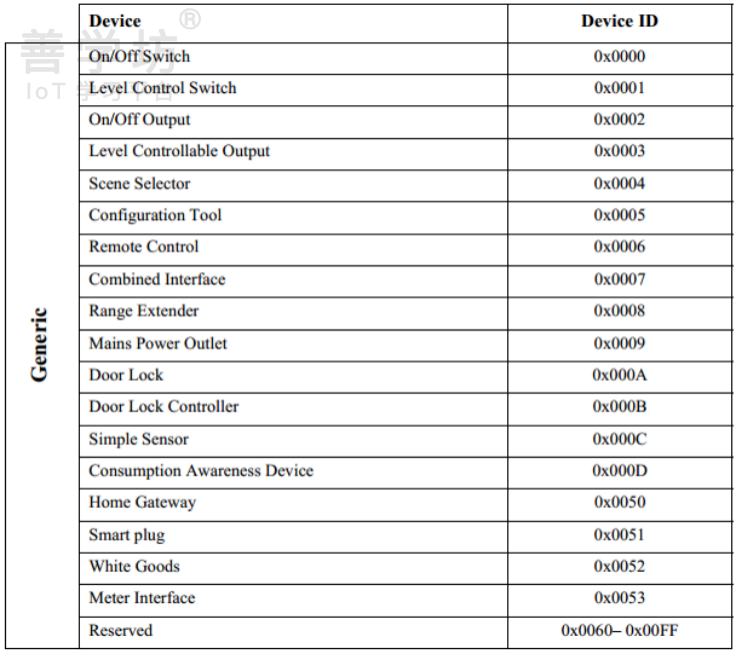

（3A）Generic
// Generic Device IDs#define ZCL_HA_DEVICEID_ON_OFF_SWITCH 0x0000#define ZCL_HA_DEVICEID_LEVEL_CONTROL_SWITCH 0x0001#define ZCL_HA_DEVICEID_ON_OFF_OUTPUT 0x0002#define ZCL_HA_DEVICEID_LEVEL_CONTROLLABLE_OUTPUT 0x0003#define ZCL_HA_DEVICEID_SCENE_SELECTOR 0x0004#define ZCL_HA_DEVICEID_CONFIGURATION_TOOL 0x0005#define ZCL_HA_DEVICEID_REMOTE_CONTROL 0x0006#define ZCL_HA_DEVICEID_COMBINED_INTERFACE 0x0007#define ZCL_HA_DEVICEID_RANGE_EXTENDER 0x0008#define ZCL_HA_DEVICEID_MAINS_POWER_OUTLET 0x0009#define ZCL_HA_DEVICEID_DOOR_LOCK 0x000A#define ZCL_HA_DEVICEID_DOOR_LOCK_CONTROLLER 0x000B#define ZCL_HA_DEVICEID_SIMPLE_SENSOR 0x000C#define ZCL_HA_DEVICEID_CONSUMPTION_AWARENESS_DEVICE 0x000D#define ZCL_HA_DEVICEID_HOME_GATEWAY 0x0050#define ZCL_HA_DEVICEID_SMART_PLUG 0x0051#define ZCL_HA_DEVICEID_WHITE_GOODS 0x0052#define ZCL_HA_DEVICEID_METER_INTERFACE 0x0053

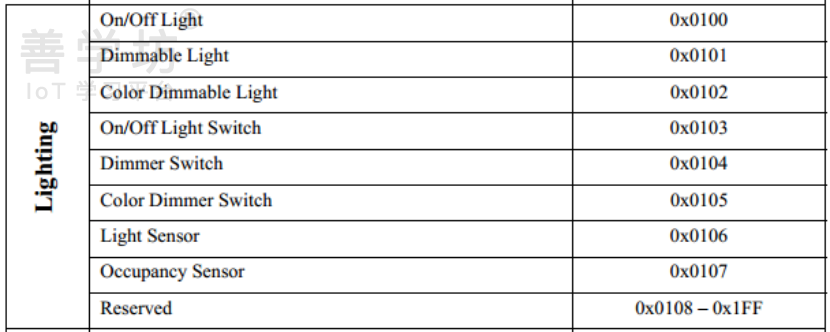

（3B）Lighting
// Lighting Device IDs#define ZCL_HA_DEVICEID_ON_OFF_LIGHT 0x0100#define ZCL_HA_DEVICEID_DIMMABLE_LIGHT 0x0101#define ZCL_HA_DEVICEID_COLORED_DIMMABLE_LIGHT 0x0102#define ZCL_HA_DEVICEID_ON_OFF_LIGHT_SWITCH 0x0103#define ZCL_HA_DEVICEID_DIMMER_SWITCH 0x0104#define ZCL_HA_DEVICEID_COLOR_DIMMER_SWITCH 0x0105#define ZCL_HA_DEVICEID_LIGHT_SENSOR 0x0106#define ZCL_HA_DEVICEID_OCCUPANCY_SENSOR 0x0107

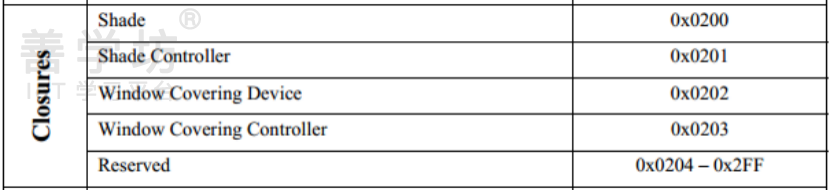

（3C）Closures
// Closures Device IDs#define ZCL_HA_DEVICEID_SHADE 0x0200#define ZCL_HA_DEVICEID_SHADE_CONTROLLER 0x0201#define ZCL_HA_DEVICEID_WINDOW_COVERING_DEVICE 0x0202#define ZCL_HA_DEVICEID_WINDOW_COVERING_CONTROLLER 0x0203

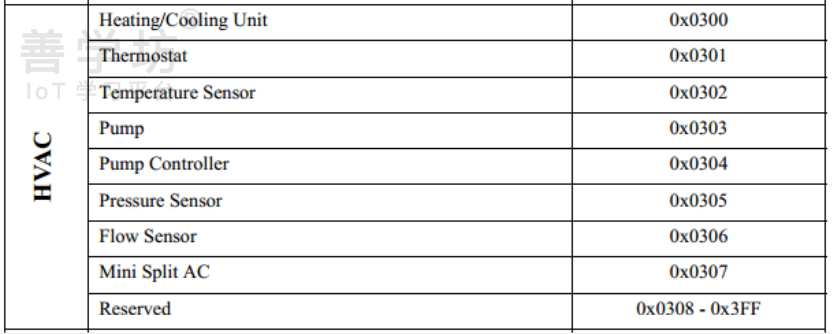

（3D）HVAC
// HVAC Device IDs#define ZCL_HA_DEVICEID_HEATING_COOLING_UNIT 0x0300#define ZCL_HA_DEVICEID_THERMOSTAT 0x0301#define ZCL_HA_DEVICEID_TEMPERATURE_SENSOR 0x0302#define ZCL_HA_DEVICEID_PUMP 0x0303#define ZCL_HA_DEVICEID_PUMP_CONTROLLER 0x0304#define ZCL_HA_DEVICEID_PRESSURE_SENSOR 0x0305#define ZCL_HA_DEVICEID_FLOW_SENSOR 0x0306#define ZCL_HA_DEVICEID_MINI_SPLIT_AC 0x0307

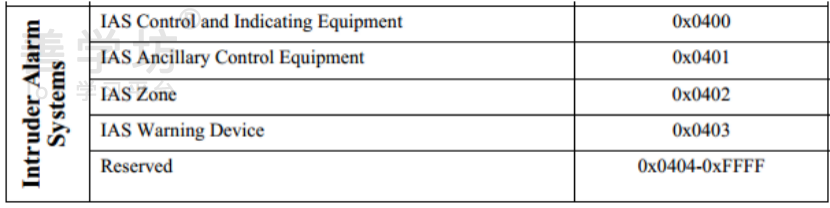

（3E）IAS
// Intruder Alarm Systems (IAS) Device IDs#define ZCL_HA_DEVICEID_IAS_CONTROL_INDICATING_EQUIPMENT 0x0400#define ZCL_HA_DEVICEID_IAS_ANCILLARY_CONTROL_EQUIPMENT 0x0401#define ZCL_HA_DEVICEID_IAS_ZONE 0x0402#define ZCL_HA_DEVICEID_IAS_WARNING_DEVICE 0x0403
（4）ZLL相关的源文件在工程目录Profile下的zcl_ll.h和zcl_ll.c，打开zcl_ll.h文件，可以找到ZLL Profile（领域）定义的Device ID，代码如下：
// ZLL Basic Lighting Device IDs#define ZLL_DEVICEID_ON_OFF_LIGHT 0x0000#define ZLL_DEVICEID_ON_OFF_PLUG_IN_UNIT 0x0010#define ZLL_DEVICEID_DIMMABLE_LIGHT 0x0100#define ZLL_DEVICEID_DIMMABLE_PLUG_IN_UNIT 0x0110// ZLL Color Lighting Device IDs#define ZLL_DEVICEID_COLOR_LIGHT 0x0200#define ZLL_DEVICEID_EXTENDED_COLOR_LIGHT 0x0210#define ZLL_DEVICEID_COLOR_TEMPERATURE_LIGHT 0x0220// ZLL Lighting Remotes Device IDs#define ZLL_DEVICEID_COLOR_CONTORLLER 0x0800#define ZLL_DEVICEID_COLOR_SCENE_CONTROLLER 0x0810#define ZLL_DEVICEID_NON_COLOR_CONTORLLER 0x0820#define ZLL_DEVICEID_NON_COLOR_SCENE_CONTROLLER 0x0830#define ZLL_DEVICEID_CONTROL_BRIDGE 0x0840#define ZLL_DEVICEID_ON_OFF_SENSOR 0x0850
（5）使用这个方式，还可以查看其它Profile中可以被使用的Device ID，在讲解简单描述符的章节中，曾经讲到AppDeviceId字段表示这个设备的类型，它的取值其实就是这些Device ID值。
三. 集群（Cluster）
（1）Cluster的作用是什么呢？读者可以保持着这个疑问继续往下阅读。
（2）在讲解AF通信的章节中，笔者自定义了3个Cluster ID，每个Cluster ID都代表着一个Cluster，用于表示不同的通信类型。这3个Cluster是笔者自定义的，并不是由ZigBee联盟定义的，因此只有自己写的代码能够理解它们的意义，其它开发者并不知道，所以这3个Cluster可以理解为是私有的。
（3）然而，ZigBee联盟已经定义了许多标准的Cluster，可供所有开发者使用，这些Cluster可以理解为是公有的。每一个Cluster分配有一个唯一的ID，称为 Cluster ID。这些Cluster可以分成两类：属于特定Profile的Cluster，以及各个Profile共用的、不属于某个Profile的一般性Cluster（General Clusters）。
（4）Cluster ID的定义在文件zcl.h中，本文列举部分Cluster，代码如下：
（4A）General Clusters
// General Clusters#define ZCL_CLUSTER_ID_GEN_BASIC 0x0000#define ZCL_CLUSTER_ID_GEN_POWER_CFG 0x0001#define ZCL_CLUSTER_ID_GEN_DEVICE_TEMP_CONFIG 0x0002#define ZCL_CLUSTER_ID_GEN_IDENTIFY 0x0003#define ZCL_CLUSTER_ID_GEN_GROUPS 0x0004#define ZCL_CLUSTER_ID_GEN_SCENES 0x0005#define ZCL_CLUSTER_ID_GEN_ON_OFF 0x0006#define ZCL_CLUSTER_ID_GEN_ON_OFF_SWITCH_CONFIG 0x0007#define ZCL_CLUSTER_ID_GEN_LEVEL_CONTROL 0x0008#define ZCL_CLUSTER_ID_GEN_ALARMS 0x0009#define ZCL_CLUSTER_ID_GEN_TIME 0x000A#define ZCL_CLUSTER_ID_GEN_LOCATION 0x000B#define ZCL_CLUSTER_ID_GEN_ANALOG_INPUT_BASIC 0x000C#define ZCL_CLUSTER_ID_GEN_ANALOG_OUTPUT_BASIC 0x000D#define ZCL_CLUSTER_ID_GEN_ANALOG_VALUE_BASIC 0x000E#define ZCL_CLUSTER_ID_GEN_BINARY_INPUT_BASIC 0x000F#define ZCL_CLUSTER_ID_GEN_BINARY_OUTPUT_BASIC 0x0010#define ZCL_CLUSTER_ID_GEN_BINARY_VALUE_BASIC 0x0011#define ZCL_CLUSTER_ID_GEN_MULTISTATE_INPUT_BASIC 0x0012#define ZCL_CLUSTER_ID_GEN_MULTISTATE_OUTPUT_BASIC 0x0013#define ZCL_CLUSTER_ID_GEN_MULTISTATE_VALUE_BASIC 0x0014#define ZCL_CLUSTER_ID_GEN_COMMISSIONING 0x0015#define ZCL_CLUSTER_ID_GEN_PARTITION 0x0016#define ZCL_CLUSTER_ID_GEN_POWER_PROFILE 0x001A#define ZCL_CLUSTER_ID_GEN_APPLIANCE_CONTROL 0x001B#define ZCL_CLUSTER_ID_GEN_POLL_CONTROL 0x0020
（4B）Retail Clusters
// Retail Clusters#define ZCL_CLUSTER_ID_MOBILE_DEVICE_CONFIGURATION 0x0022#define ZCL_CLUSTER_ID_NEIGHBOR_CLEANING 0x0023#define ZCL_CLUSTER_ID_NEAREST_GATEWAY 0x0024
（4C）Closures Clusters
// Closures Clusters#define ZCL_CLUSTER_ID_CLOSURES_SHADE_CONFIG 0x0100#define ZCL_CLUSTER_ID_CLOSURES_DOOR_LOCK 0x0101#define ZCL_CLUSTER_ID_CLOSURES_WINDOW_COVERING 0x0102
（4D）HVAC Clusters
// HVAC Clusters#define ZCL_CLUSTER_ID_HVAC_PUMP_CONFIG_CONTROL 0x0200#define ZCL_CLUSTER_ID_HVAC_THERMOSTAT 0x0201#define ZCL_CLUSTER_ID_HVAC_FAN_CONTROL 0x0202#define ZCL_CLUSTER_ID_HVAC_DIHUMIDIFICATION_CONTROL 0x0203#define ZCL_CLUSTER_ID_HVAC_USER_INTERFACE_CONFIG 0x0204
（4E）Lighting Clusters
// Lighting Clusters#define ZCL_CLUSTER_ID_LIGHTING_COLOR_CONTROL 0x0300#define ZCL_CLUSTER_ID_LIGHTING_BALLAST_CONFIG 0x0301
（4F）Measurement and Sensing Clusters
// Measurement and Sensing Clusters#define ZCL_CLUSTER_ID_MS_ILLUMINANCE_MEASUREMENT 0x0400#define ZCL_CLUSTER_ID_MS_ILLUMINANCE_LEVEL_SENSING_CONFIG 0x0401#define ZCL_CLUSTER_ID_MS_TEMPERATURE_MEASUREMENT 0x0402#define ZCL_CLUSTER_ID_MS_PRESSURE_MEASUREMENT 0x0403#define ZCL_CLUSTER_ID_MS_FLOW_MEASUREMENT 0x0404#define ZCL_CLUSTER_ID_MS_RELATIVE_HUMIDITY 0x0405#define ZCL_CLUSTER_ID_MS_OCCUPANCY_SENSING 0x0406
（4G）Security and Safety (SS) Clusters
// Security and Safety (SS) Clusters#define ZCL_CLUSTER_ID_SS_IAS_ZONE 0x0500#define ZCL_CLUSTER_ID_SS_IAS_ACE 0x0501#define ZCL_CLUSTER_ID_SS_IAS_WD 0x0502
（4H）Protocol Interfaces
// Protocol Interfaces#define ZCL_CLUSTER_ID_PI_GENERIC_TUNNEL 0x0600#define ZCL_CLUSTER_ID_PI_BACNET_PROTOCOL_TUNNEL 0x0601#define ZCL_CLUSTER_ID_PI_ANALOG_INPUT_BACNET_REG 0x0602#define ZCL_CLUSTER_ID_PI_ANALOG_INPUT_BACNET_EXT 0x0603#define ZCL_CLUSTER_ID_PI_ANALOG_OUTPUT_BACNET_REG 0x0604#define ZCL_CLUSTER_ID_PI_ANALOG_OUTPUT_BACNET_EXT 0x0605#define ZCL_CLUSTER_ID_PI_ANALOG_VALUE_BACNET_REG 0x0606#define ZCL_CLUSTER_ID_PI_ANALOG_VALUE_BACNET_EXT 0x0607#define ZCL_CLUSTER_ID_PI_BINARY_INPUT_BACNET_REG 0x0608#define ZCL_CLUSTER_ID_PI_BINARY_INPUT_BACNET_EXT 0x0609#define ZCL_CLUSTER_ID_PI_BINARY_OUTPUT_BACNET_REG 0x060A#define ZCL_CLUSTER_ID_PI_BINARY_OUTPUT_BACNET_EXT 0x060B#define ZCL_CLUSTER_ID_PI_BINARY_VALUE_BACNET_REG 0x060C#define ZCL_CLUSTER_ID_PI_BINARY_VALUE_BACNET_EXT 0x060D#define ZCL_CLUSTER_ID_PI_MULTISTATE_INPUT_BACNET_REG 0x060E#define ZCL_CLUSTER_ID_PI_MULTISTATE_INPUT_BACNET_EXT 0x060F#define ZCL_CLUSTER_ID_PI_MULTISTATE_OUTPUT_BACNET_REG 0x0610#define ZCL_CLUSTER_ID_PI_MULTISTATE_OUTPUT_BACNET_EXT 0x0611#define ZCL_CLUSTER_ID_PI_MULTISTATE_VALUE_BACNET_REG 0x0612#define ZCL_CLUSTER_ID_PI_MULTISTATE_VALUE_BACNET_EXT 0x0613#define ZCL_CLUSTER_ID_PI_11073_PROTOCOL_TUNNEL 0x0614#define ZCL_CLUSTER_ID_PI_ISO7818_PROTOCOL_TUNNEL 0x0615#define ZCL_CLUSTER_ID_PI_RETAIL_TUNNEL 0x0617
（4I）Smart Energy (SE) Clusters
// Smart Energy (SE) Clusters#define ZCL_CLUSTER_ID_SE_PRICE 0x0700#define ZCL_CLUSTER_ID_SE_DRLC 0x0701#define ZCL_CLUSTER_ID_SE_METERING 0x0702#define ZCL_CLUSTER_ID_SE_MESSAGING 0x0703#define ZCL_CLUSTER_ID_SE_TUNNELING 0x0704#define ZCL_CLUSTER_ID_SE_PREPAYMENT 0x0705#define ZCL_CLUSTER_ID_SE_ENERGY_MGMT 0x0706#define ZCL_CLUSTER_ID_SE_CALENDAR 0x0707#define ZCL_CLUSTER_ID_SE_DEVICE_MGMT 0x0708#define ZCL_CLUSTER_ID_SE_EVENTS 0x0709#define ZCL_CLUSTER_ID_SE_MDU_PAIRING 0x070A#define ZCL_CLUSTER_ID_SE_KEY_ESTABLISHMENT 0x0800#define ZCL_CLUSTER_ID_TELECOMMUNICATIONS_INFORMATION 0x0900#define ZCL_CLUSTER_ID_TELECOMMUNICATIONS_CHATTING 0x0904#define ZCL_CLUSTER_ID_TELECOMMUNICATIONS_VOICE_OVER_ZIGBEE 0x0905#define ZCL_CLUSTER_ID_HA_APPLIANCE_IDENTIFICATION 0x0B00#define ZCL_CLUSTER_ID_HA_METER_IDENTIFICATION 0x0B01#define ZCL_CLUSTER_ID_HA_APPLIANCE_EVENTS_ALERTS 0x0B02#define ZCL_CLUSTER_ID_HA_APPLIANCE_STATISTICS 0x0B03#define ZCL_CLUSTER_ID_HA_ELECTRICAL_MEASUREMENT 0x0B04#define ZCL_CLUSTER_ID_HA_DIAGNOSTIC 0x0B05
（4J）Light Link cluster
// Light Link cluster#define ZCL_CLUSTER_ID_TOUCHLINK 0x1000
（5）每个Cluster中可以包含多个特定的属性（Attribute）和命令（Command）。
四. 属性（Attribute）
（1）与面向对象编程思想中属性类似，这里的属性是用来描述描述某一类事物的特点的，例如老虎的属性有性别、年龄和体重等属性。ZigBee联盟除了预定义了多个Cluster，还为每个Cluster预定义了一组对应的属性供开发者使用。Cluster应该包含哪几个属性，可由开发者自行定义。
（2）打开zcl_samplesw_data.c文件，可以找到如图所示代码。
上述代码中创建了一个属性数组，这是一个结构体数组。分析一下其中的第1个元素：
{ZCL_CLUSTER_ID_GEN_BASIC,//Basic Cluster，由ZigBee联盟预定义{ //Attribute recordATTRID_BASIC_ZCL_VERSION,//ZCL版本号属性，由ZigBee联盟自定义ZCL_DATATYPE_UINT8,//说明这个属性的数据类型是8个比特位的变量（无符号整型变量）ACCESS_CONTROL_READ,//说明这个属性只能被读取不能被修改(void*)&zclSampleSw_ZCLVersion//函数引用，暂不做讲解}}
（3）上述代码的设计有点特别，其主要工作内容是往ZCL_CLUSTER_ID_GEN_BASIC这个Cluster中添加ATTRID_BASIC_ZCL_VERSION这个属性，并且说明这个属性的数据类型和只能被读取。
（4）再观察一下下面的两个元素，会发现其实是把另外两个属性也添加进ZCL_CLUSTER_ID_GEN_BASIC这个Cluster中。如此一来，这个Cluster便包含了3个属性，以及这3个属性对应的操作命令。
五 命令（Command）
（1）开发者可以让源设备向目标设备的某个Cluster发送命令。当目标设备接收到这条命令时，需要执行与该Cluster相关的处理，例如修改该Cluster的中的属性等。
（2）每个Cluster都包含有一组特定的命令，即每个Cluster只能接收一组特定的命令。命令可以分为两种，分别是基础命令和属性关联命令。
- （2A）基础命令

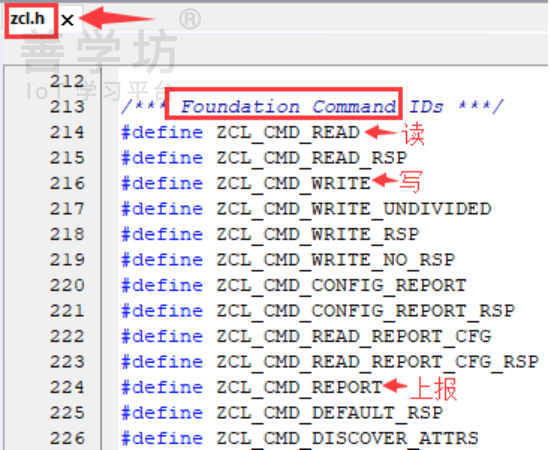

每个Cluster均包含基础命令，即基础命令能被所有Cluster接收，例如读命令、写命令和上报命令等，这部分命令的定义在zcl.h文件中，如图所示。
- （2B）Cluster限定命令

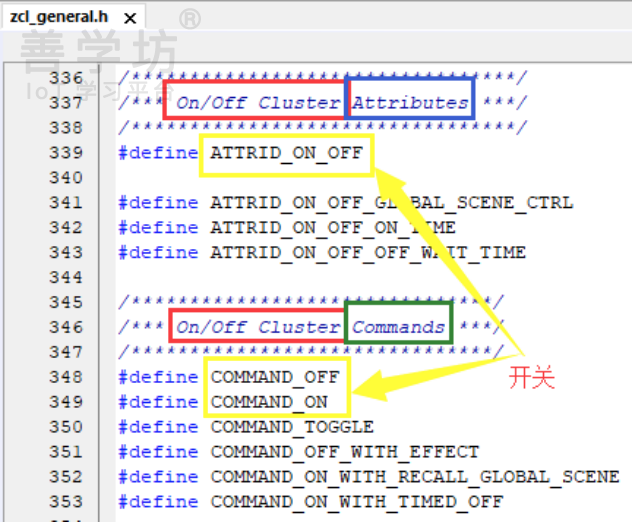

Cluster限定命令只存在于某些特定的Cluster中，即Cluster限定命令只能被某些特定的Cluster接收。打开zcl_general.h，可以找到如图所示代码：
（3）其中的COMMAND_OFF和COMMAND_ON就是专门作用于ON_OFF Cluster的命令。
六. Cluster应用举例
（1）现在终于可以举个例子说明Cluster的用途了。现在需要设计一盏支持亮度调整的ZigBee灯，可以用两个Cluster来描述其服务，分别是开关Cluster和亮度Cluster。
- 开关Cluster用于表示和控制这个灯的开关状态，因此开关Cluster应该包含一个开关属性，并且能够被开命令和关命令来控制。
- 亮度Cluster用于表示和控制这个灯的亮度，因此亮度Cluster应该包含一个亮度属性，并且能够被调整亮度命令来控制。
（2）从这个例子可以看出Cluster的作用是非常强大的，可用于在逻辑上实现设备的各个服务，而且其用途远不止于此，后续章节将讲解Cluster的更多用途。
