声音传感器 SY-A1 - 图1

面向学生

初学者，具备一定的单片机开发基础。

一、简介

善学坊SY-A1声音传感器可以检测周围环境的声音强度，具有可靠性高的特点。

二、技术参数

  • 工作电压：3.3~5v
  • 输出形式：数字开关量输出（0/1）

  • 尺寸：3.2cm * 1.7cm

    三、引脚说明

  • VCC：电源正极接口，可外接3.3~5v供电电源

  • GND：电源负极接口，可外接电源负极或地线（GND）
  • OUT：开关量输出接口（0和1）

    四、使用方法

  1. VCC和GND接口分别接入电源正极和负极。
  2. 模块在环境声音强度达不到设定阈值时，OUT输出高电平，当外界环境声音强度超过设定阈值时，OUT输出低电平。
  3. 声音检测的灵敏度可调节，可以用十字螺丝刀来旋转模块中的蓝色旋钮。

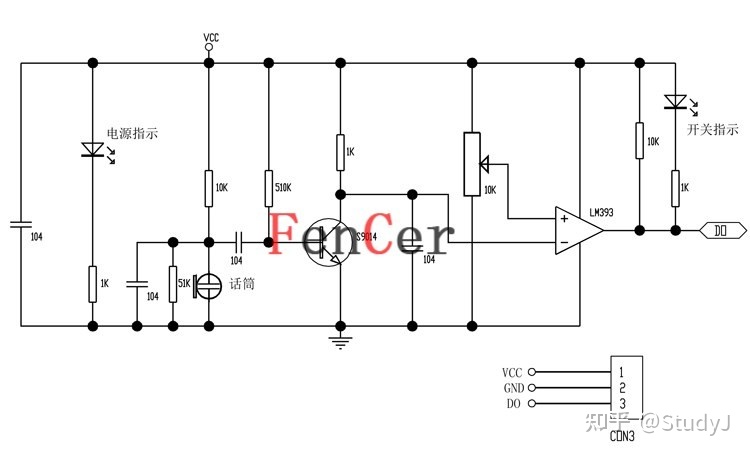

五、电路原理图

声音传感器 SY-A1 - 图2

六、参考代码

  1. /*
  2. 宏定义与模块相连接的GPIO，格式如下：
  3. #define 接口名称 单片机GPIO名称
  4. */
  6. //宏定义接收传感器数据的GPIO为P0_0。同时，P0_0需与模块的对应引脚用杜邦线连接起来
  7. #define DO_OUT P0_0
  9. void main()
  10. {
  11.     //初始化传感器
  12.     initialDO_OUT();//读者需要根据不同的单片机实现本函数
  14.     while(1)//无限循环
  15.     {
  16.         if(DO_OUT==0)//如果测量结果大于指定的阈值
  17.         {
  18.             delay(1000);//延时1s，然后再检测测量结果，抗干扰
  19.             if(DO_OUT==0)//如果测量结果大于指定的阈值
  20.             {
  21.                 ;//编写处理代码
  22.             }
  23.         }
  25.         //延时1s，读者可根据需要更改延时时间
  26.         delay(1000)；
  27.     }
  28. }

七、注意事项

此传感器只能识别声音的有无（根据震动原理），而不能识别声音的大小或者频率。
