一.整体架构设计

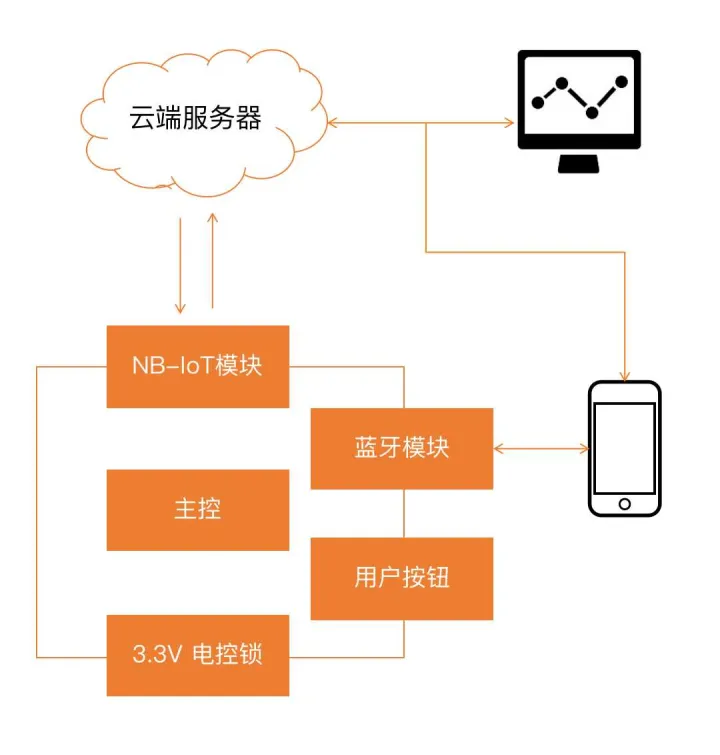

如图所示，整体方案由硬件电路设计、嵌入式系统设计、云端服务器、后台管理系统、用户终端组成。
二.硬件电路组成
A.NB-IoT 通信模块，负责与云端服务器建立网络连接；
B.STM32F030F4P6主控芯片，负责边缘端计算；
C.HC-49S晶振，辅助元器件；
D.电阻，辅助元器件；
E.射频电容，辅助元器件；
F.电容，辅助元器件；
G.二极管和三极管，辅助元器件；
H.排针，辅助元器件；
I.保险管，辅助元器件；
J.稳压器，辅助元器件；
K.按钮，辅助元器件；
L.3.3v电控锁。
三.嵌入式系统
1.控制逻辑设计，负责边缘端的计算；
2.用户按钮工程设计，用户点击后激活设备联网或启动蓝牙，10分钟无操作后断开网络；
3.接口设计，提供外部系统控制逻辑：
A.开锁接口，给指定的设备ID开锁，并返回开锁是否成功的状态描述；
B.设定设备联网时间段接口，给指定的设备ID设置运行时间段，并返回是否设定成功的状态描述。
四.后台管理
管理部署在各个地方的设备，包括设备配置管理、设备状态监控等
五.用户终端
提供Android App、IOS App、微信小程序或者移动网页等用户终端。
