压力传感器 YL-A1

官方商店：见评论区

一、简介

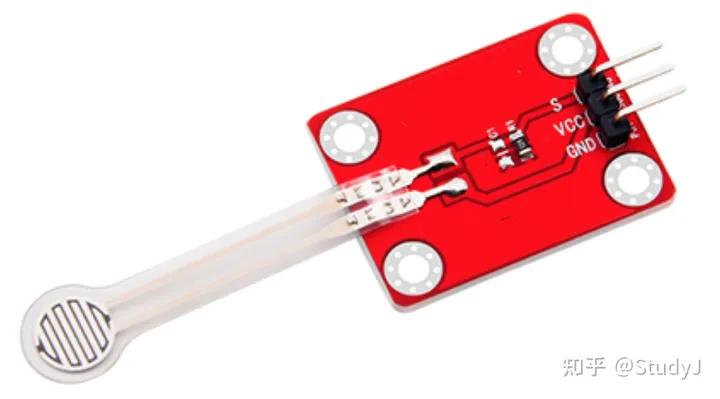

善学坊YL-A1压力传感器，采用新型纳米压敏材料辅以超薄薄膜一次性贴片而成，具有高精度、经久耐用的特点。

二、技术参数

三、引脚说明

• VCC：电源正极接口，可外接3.3~5v供电电源
• GND：电源负极接口，可外接电源负极或地线（GND）

• AO（S）：模拟信号输出接口，可外接单片的ADC采样通道

  四、使用说明

  1.接线说明

• 用杜邦线把模块的VCC和GND分别与单片机的3v3和GND连接；

• 把AO（S）与单片机的其中一个ADC采样通道连接。

举个接线的例子，用杜邦线把模块的AO（S）连接至CC2530开发板（51单片机）的P0_0，如图所示。

其中的详细连接说明如下：
A.传感器主板的VCC引脚与CC2530开发板的任意3v3引脚连接；
B.传感器主板的GND引脚与CC2530开发板的任意GND引脚连接；
C.传感器主板的AO（S）引脚与CC2530开发板的P0_0引脚连接；

2.重量计算

本模块的压力传感器原件的一端连接VCC，另一端连接1个510kΩ电阻，然后再连接GND。压力传感器元件与电阻连接的一端为信号端，连接着S接口。因此压力传感器元件的电阻值与模拟信号输出值（AO）之间的关系公式为：
�=（1023−��）×510/��
计算得出压力传感器元件的电阻值后，可以通过观察以下的电阻与压力关系图来大致估计得出实际压力值。目前只能通过看图的方式估计压力值，暂无详细的计算公式计算实际压力值。

3.参考代码

/*
宏定义接收传感器数据的GPIO，格式如下：
#define 接口名称 单片机GPIO名称
*/
//1.定义单片机的P0_0接口作为接收传感器数字信号的接口；
//2.需要用杜邦线把P0_0与模块的AO_OUT接口连接；
//3.需要根据实际需求更改GPIO。
#define AO_OUT P0_0
void main()
{
    //使用AO_OUT接口
    //初始化传感器
    initialAO_OUT();//读者需要根据不同的单片机实现本函数
    int value;//用于保存传感器的值
    while(1){
        //使用ADC读取AO_OUT的值
        value=ADCRead(AO_OUT);//读者需要根据不同的单片机实现本函数
        //此处编写处理代码
        //延时1s，读者可根据需要更改延时时间
        delay(1000);
    }
}
