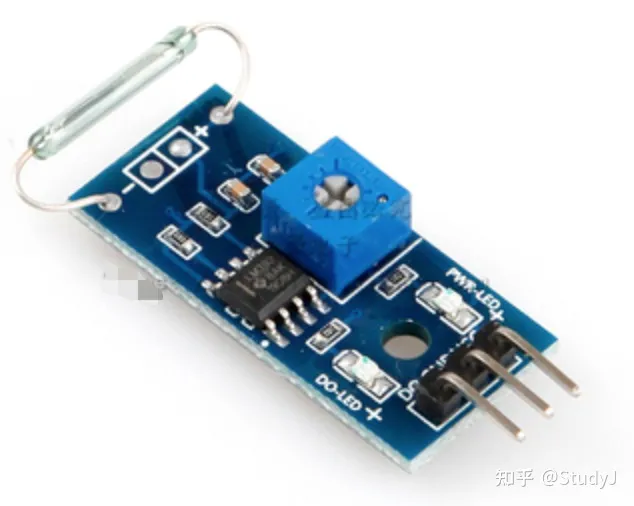

磁感应传感器 CGY-A1 - 图1

一、简介

善学坊震动传感器CGY-A1内置干簧管，能够监测是否有带磁性物质（例如磁铁）靠近。
传感器原理
干簧管是干式舌簧固安的简称，是一种有触点的无源电子开关元件，具有结构简单、体积小和便于控制等优点，其外壳一般是一根密封的玻璃管。这个玻璃管中装有两个铁质的弹性簧片垫板，还惯有一种叫金属铑的惰性气体。默认状态下，玻璃管中的两个有特殊材料制作成的簧片是分开的。当有磁性物体靠近玻璃管时，此磁场磁力线的作用下，管内的两个簧片此磁化而相互吸引接触，故簧片就会吸合在一起，使节点所接的电路连通。外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。

二、技术参数

  • 工作电压: 3.3 ~ 5v
  • 类型：常开型干簧管
  • 宽电压比较器：LM393

  • PCB板尺寸：3.2cm x 1.4cm

    三、引脚说明

  • VCC：电源正极接口，可外接3.3~5v供电电源

  • GND：电源负极接口，可外接电源负极或地线（GND）

  • DO：开关量输出接口（0和1），可外接单片机的GPIO

    四、使用说明

    1.接线说明

  • 用杜邦线把模块的VCC和GND分别与单片机的3v3和GND连接；

  • 把DO与单片机的其中一个GPIO连接。

    2.磁感应监测

    当无磁性物体靠近时，DO输出高电平；当有磁性物体靠近时，即传感器所处的磁场磁力大于指定的阈值，DO输出低电平。

    3.阈值调节

    模块中蓝色的电位器是用于调节磁力监测的阀值，顺时针旋转，阈值会越大，逆时针越小。

    五、电路原理图

    磁感应传感器 CGY-A1 - 图2

    六、参考代码

  1. /*
  2. 宏定义与模块相连接的GPIO，格式如下：
  3. #define 接口名称 单片机GPIO名称
  4. */
  6. //宏定义接收传感器数据的GPIO为P0_0。同时，P0_0需与模块的对应引脚用杜邦线连接起来
  7. #define DO_OUT P0_0
  9. void main()
  10. {
  11.     //初始化传感器
  12.     initialDO_OUT();//读者需要根据不同的单片机实现本函数
  14.     while(1)//无限循环
  15.     {
  16.         if(DO_OUT==0)//如果测量结果大于指定的阈值
  17.         {
  18.             delay(1000);//延时1s，然后再检测测量结果，抗干扰
  19.             if(DO_OUT==0)//如果测量结果大于指定的阈值
  20.             {
  21.                 ;//编写处理代码
  22.             }
  23.         }
  25.         //延时1s，读者可根据需要更改延时时间
  26.         delay(1000)；
  27.     }
  28. }
