📖阅读本文，你将
了解
mapbox-gl和maplibre-gl这两款地图引擎的长短了解 天地图 这一权威地图平台的使用
进行一个 瓦片风 地图的开发实战
关于锤子的隐喻
有人说：
“手里捏着锤子的人，看什么都像钉子。”
虽然有点挖苦的意思，但其实也可以理解为一种解决问题的方法和思路：“先把各种难题转换为自己熟悉的问题，然后就可以用自己熟悉的方式解决问题了。”
当然，这思路可能有 缘木求鱼 的挖苦意味在里面。
但是，有没有一种可能：
“我手里是一把多功能锤子！”
噢，对于我而言，mapbox-gl/maplibre-gl 就是我面对各种大屏地图开发需求的那把 多功能锤子。
让我们看看这把锤子，究竟如何。
一、地图引擎的选择
谈到 GIS,就很难绕开 Mapbox 这家公司，毕竟目前世界上最广泛使用的 矢量瓦片标准 MAPBOX CECTOR TILE SPECIFICATION 正是这家公司发布制定的。
除此之外， mapbox 还提供了非常完全的地理信息服务、非常多的地图开发工具，其中就包括一款在前端开发者圈中非常热门的地图渲染引擎：
mapbox-gl。
这也是我日常进行地图开发，所选择的地图引擎。
1.1 认识 mapbox-gl
mapbox-gl 是一款开源地图引擎。
它的 npmjs 地址：https://www.npmjs.com/package/mapbox-gl
它的 github 官网：https://github.com/mapbox/mapbox-gl-js
它的使用文档：https://docs.mapbox.com/mapbox-gl-js/
首先，我们要认识这个库，就要认识它的能力和边界，以下是我的个人使用总结：
mapbox是一款地图引擎，它能做什么？
能通过各种投影系进行地图瓦片的投影。
支持在地图瓦片上叠加各种图层，支持
geojson、图片、文本 等多种信息在图层上进行加载显示。支持自定义
Style（矢量瓦片）支持
2.5D视角旋转及显示支持加载
3D模型支持通过
DOM的方式添加HTML元素支持
web-gl能力进行图形渲染支持进行
3D形式的球星地理渲染和星空背景渲染
尤其是其 “2.5D 视角旋转及显示”、”加载 3D 模型” 这两点，是非常亮眼的，相比于 OpenLayers 和 Leaflet 这两款竞品，这也是它最为吸引人的地方所在。
但也不能盲目乐观，我也总结了使用中感受到不足的点：
无法支持 地下管网开挖 这种形式的页面展示（相比于
Cesium）3D支持上能力比较弱（相比于Cesium）不够
open
“不够 open ？” 想必你也有这样的困惑吧，为什么我会这样说？
mapbox-gl开源，但很可惜，它也不是纯粹的 开源作品，虽然它确实 开源。
这得从它的 accessToken 和账号注册 说起。
1.2 使用 mapbox？可能没那么容易
不久前，我曾在掘金发过一篇文章介绍 mapbox-gl: 《【一库】mapbox-gl！一款开箱即用的地图引擎》
但文章发布后，却收到很多小伙伴的反馈：”注册 mapbox 账号居然需要国际信用卡…“
我去试了试：还真是！
这是
mapbox在2022年6月新出的规定，注册账号必须绑定一张国际信用卡。这个要求，就让很多国内小伙伴想试用的成本大大提升了。
那么，可能有人就会问了：“mapbox 不是开源产品吗？不注册它们官方的账号，难道用不了吗？”问的很好，也很合理。
但是：
抱歉，真的用不了。
纳尼？引用一段 stackoverflow.com 上小伙伴对其的评价吧：
Mapbox have now changed mapbox-gl-js in version 2 to no longer be Open, you will have to have a key going forward.
翻译一下：
Mapbox 在
mapbox-gl-js@2.0版本开始，已经不再开放。你必须有它家的accessToken才能进行下一步。
没错，没有国际信用卡，不能注册 mapbox，没有 mapbox 账号用不了 mapbox-gl的 v2 版本。
好家伙，它是懂资本的。
那么？我的意思是：别用 mapbox-gl 了吗？
并不是，我只是要推荐一下它的孪生弟弟：
maplibre-gl
1.3 maplibre-gl：我比哥哥更开放
如果你想尝试 mapbox-gl 的各种炫酷能力，但你不想（能）注册 Mapbox 官网账号，现在，有了一个更好的选择：
maplibre-gl
它的 npmjs 地址：https://www.npmjs.com/package/maplibre-gl
它的 github 官网：https://github.com/maplibre/maplibre-gl-js
简单介绍一下：它就是 mapbox-gl 仓库 fork 出来的开放版本，无需 accessToken 就能品尝 mapbox-gl 的强大能力。
其他介绍？不用了，参照本文关于 mapbox-gl 的相关介绍即可。
1.4 一个简单的选择原则
到底是用 mapbox-gl 还是使用 maplibre-gl? 我提供一个我自己的简单原则:
如果你希望使用
Mapbox官方提供的瓦片服务，那选mapbox-gl就完事了。如果你只是希望使用其地图引擎的相关能力，并不打算使用
Mapbox官方的瓦片服务，很好，你可以选择maplibre-gl这款更加Open的开源引擎。
按照这个原则，本系列涉及到的各类 Demo 都会以 maplibre-gl 作为地图引擎进行开发。
二、 大屏的地图一般怎么玩？
在各种各样场景的大屏开发中，关于地图的展示，一般存在两种常见的玩法：
线框风格 地图
瓦片风格 地图
一款大屏到底选取哪种风格作为地图样式，通常是由 业务特点 决定的：
如果业务方并不在意具体的业务地理位置，只在乎自己在每个省的营收关系、投资情况等粗粒度的数据展示及分析，那天然适合 线框风 地图。没有瓦片带来的地理信息细节干扰，展示上也更加清爽明白。
但如果业务方非常在意实际的地理业务数据，关心自己的辖区在
XX街道XX区域，区域与区域之间的关联，事件在地理位置上的准确显示，那则适合选用 瓦片风 地图，提供精准的参考和地理信息。
maplibre-gl 最擅长的便是 瓦片风格 的地图，但不必担心，作为一款 多功能锤子，它也能轻松驾驭 线框风 的地图场景。
三、通过 “天地图” 获取在线瓦片服务
“天地图” 是由 “国家基础地理信息中心” 提供的一个地理信息服务平台。
通过 “天地图”，我们能够获得免费、权威的地理信息数据，也是很多人获取地图瓦片的首选方案。
官网：https://www.tianditu.gov.cn/
注册完成后，访问控制台(https://console.tianditu.gov.cn/api/key)，申请 称为个人开发者，然后注册一个应用。
这样，你就能够获得一个自动生成的 key（密钥）。
这个 key 就是你后期请求瓦片的一个重要凭证。
// 在文本后续的代码引用中，我都会用全局变量 MY_KEY 来代替我申请到的这个 `key`，这是为了避免你图方便把它用到了项目中。那对你而言是一件危险的事情。window.MY_KEY = '88******************2030'
各类地图瓦片、标注瓦片，应有尽有。
通过这些提供的瓦片，你将可以快速搭建一个完全免费、且完全权威的地图页面，并且把业务数据展示其上。
四、用引擎显示地图
3.1 安装地图引擎
按照本文第 1.4 节【一个简单的选择原则】中所说，我们要使用 天地图 的瓦片，因此我们选用 maplibre-gl:
yarn add maplibre-gl@latest
或者通过 cdn 的形式完成代码引入。
<script src='https://unpkg.com/maplibre-gl@latest/dist/maplibre-gl.js'></script><link href='https://unpkg.com/maplibre-gl@latest/dist/maplibre-gl.css' rel='stylesheet' />
3.1 渲染天地图瓦片的地图
在 mapbox 的设计思路中，“地图” 是一个对象，你可以通过使用如下 API 快速初始化一个地图实例：
<template> <div ref="mapEl" class="map"></div></template><script setup>import mapboxgl from 'maplibre-gl';import 'maplibre-gl/dist/maplibre-gl.css';import { onMounted, ref } from 'vue'const mapEl = ref(null)const initOption = { style: { "version": 8, "id": "43f36e14-e3f5-43c1-84c0-50a9c80dc5c7", "sources": { "tdt-vec": { "type": "raster", "tiles": [`https://t0.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=${MY_KEY}`], "tileSize": 256 } }, "layers": [{ "id": "tdt-tiles-layer", "type": "raster", "source": "tdt-vec", }] },}onMounted(() => { const map = new mapboxgl.Map({ container: mapEl.value, ...initOption, });})</script><style lang="scss" scoped>.map { width: 600px; height: 300px;}</style>

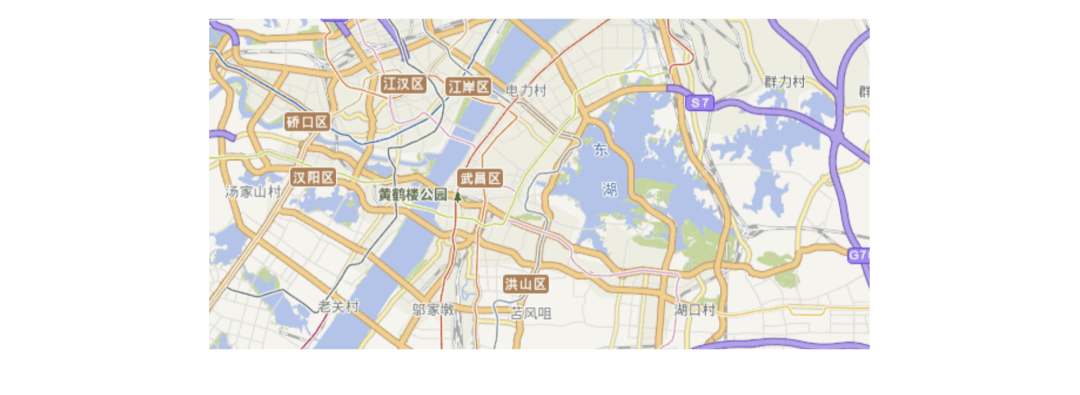

通过以上代码，就能快速渲染一个基于 墨卡托投影、天地图瓦片 的平面 瓦片风 二维地图。
发现没，不仅可以正确加载天地图的瓦片服务，还可以完成 2.5D 的视角倾斜。
上面代码中，所做的，正是简单生成了一个地图实例，其中最核心的代码在这里：
"tiles": [`https://t0.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=${MY_KEY}`],
声明了天地图瓦片资源的请求方式。
在码上掘金中你也可以试试：
代码片段
效果实现了，代码有了，但你想必还是一脸懵逼：
为什么要这么写呢？

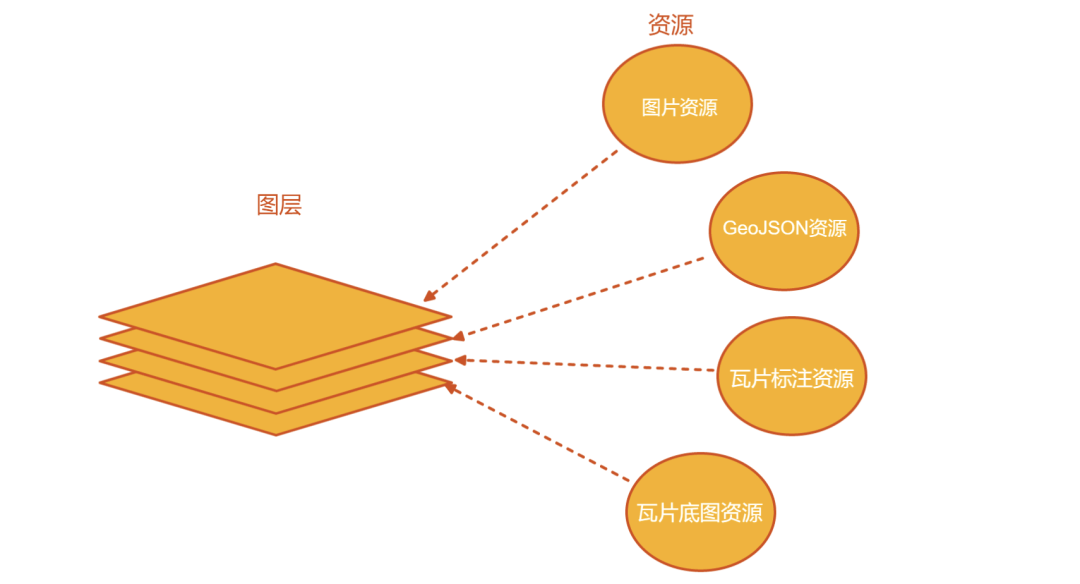

这要说到 mapbox 系框架的基本 API 思路了：图层与资源。
图层（
Layers）: 我们所能看到的绝大部分内容都属于图层，这和PhotoShop里的图层概念很相似，图层间有层级关系；图层上可以设置各种布局(layout)属性和绘制(paint)属性，用来规定自己的显示特点。但归根结底，一张图层上显示什么，还是取决于它所引用的 资源(source)。资源（
Sources）: 瓦片是资源，GeoJSON是资源，图片也是资源。资源是影响显示的第一要素。
所以，我们可以理解，如果在 mapbox 系中，要显示一个内容，起码需要两步：
// step 1:添加资源map.addSource(...)// step 2:添加图层map.addLayer(...)
当然，上面生效的这段代码，是通过在初始化阶段把 资源 和 图层 注入到了地图实例当中，我们完全可以换一种写法，同样能实现相关功能：
map.on('load', () => { map.addSource('tdt-vec', { "type": "raster", "tiles": [`https://t0.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=${MY_KEY}`], "tileSize": 256 }) map.addLayer({ "id": 'tdt-tiles-layer', "type": "raster", "source": "tdt-vec", })})
思路上是一致，只是添加资源及图层的时机不同罢了。
3.2 添加标注层
只有地理瓦片，对于很多人而言依然不足以表达出足够的地理信息，比如：
当前看到的是什么省、什么市、什么街道？
因此，在一张健全的地图上，地图标注 也是必要而关键的。
在 3.1 节示例代码的基础上，我们按照解释说明的思路，再添加 一个标注资源 和 一个标注图层：
"sources": { // ... 上一节内容省略 "tdt-cva": { "type": "raster", "tiles": [`https://t0.tianditu.gov.cn/cva_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=${MY_KEY}`], "tileSize": 256 }},"layers": [ //... 上一节内容省略 { "id": "tdt-cva-layer", "type": "raster", "source": "tdt-cva", },]
这样一来，我们的地图就不再单调了：
在码上掘金里亲手尝试吧：
代码片段
3.3 对地图颜色进行微调
通常来说，大屏是以深色作为主色调的，目前市面上最常见的大屏主题，前三排名为：
科技蓝
科技蓝
还TM是科技蓝
因此，如果地图底色过于鲜亮，可能会和 科技蓝 风格不搭，此时，你可以选择通过 layers.raster.paint 提供的一些配置，进行色相转换，满足自己的审美诉求。
比如，修改底图 layer 为：
{ "id": "tdt-tiles-layer", "type": "raster", "source": "tdt-vec", "paint": { "raster-brightness-max": 0.7, // 最大亮度 "raster-brightness-min": 0.3, // 最小亮度 "raster-hue-rotate": 20, // 色相变换的角度 "raster-saturation": 0.7 // 饱和度 } },
如果这种风格还不能满足你的诉求，你可以选择 “天地图 影像底图” 作为背景进行展示，修改底图和标注的来源为：
"tdt-vec": { "type": "raster", "tiles": [`https://t0.tianditu.gov.cn/img_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=${MY_KEY}`], "tileSize": 256},"tdt-cva": { "type": "raster", "tiles": [`https://t0.tianditu.gov.cn/cia_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cia&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILECOL={x}&TILEROW={y}&TILEMATRIX={z}&tk=${MY_KEY}`], "tileSize": 256}
两相对比：
很显然，影像底图会具备更好的在大屏上展示的效果。
四、加载业务信息
甲方要的不是世界地图，而是业务地图。
没有业务属性的地图，对于甲方而言，并无价值。
4.1 加载多边形块
假设我在地图上绘制了两个多边形，形成了一个 FeatureCollection 的 GeoJSON 数据。
你问我什么是
GeoJSON? 你是不是还没看过上一篇基础知识篇？看紧去补补：《前端开发大屏地图？必知必会的基本知识》
那么，我应该如何把它们在地图上绘制出来，表现出两块区域的形状呢？
map.on('style.load', () => { map.addSource('geojson-area-source', { type: 'geojson', data: geojsonArea // 你得到的geojson }) map.addLayer({ id: 'geojson-area-layer', type: 'fill', source: 'geojson-area-source', layout: {}, paint: { 'fill-color': 'red', 'fill-opacity': 0.5, }, }) })
没错，就是这么容易，还是我们之前总结的两步走：
添加资源
添加图层
4.2 加载图标及文本
假设，我们现在又 3 位靓仔正在地图上玩躲猫猫，我们希望标注出他们的位置，以及名称，我们应该怎么做？
记住两步走的法则：先加资源，再加图层。
- 资源1：头像
分别创建了三个人的头像：
{zhuren: 'https://pic.zhangshichun.top/pic/20221129-12.png'bao: 'https://pic.zhangshichun.top/pic/20221129-10.png'nan: 'https://pic.zhangshichun.top/pic/20221129-11.png'}
- 资源2：三位靓仔的坐标和信息
{"type": "FeatureCollection","features": [ { "type": "Feature", "properties": { "name": "德育处主任", "icon": "zhuren" }, "geometry": { "coordinates": [ 114.34495622042738, 30.51879704948628 ], "type": "Point" } }, { "type": "Feature", "properties": { "name": "战场小包", "icon": "bao" }, "geometry": { "coordinates": [ 114.46248908403493, 30.52385942598788 ], "type": "Point" } }, { "type": "Feature", "properties": { "name": "南方者", "icon": "nan" }, "geometry": { "coordinates": [ 114.4188340204089, 30.481906063384173 ], "type": "Point" } }]}
开始编码！
首先，先定义一个方法，简化 maplibre 的挂在图片的逻辑：
// 注册图片的方法const loadImages = async (imgs) => { await Promise.all( Object.entries(imgs).map( ([key, url]) => new Promise((resolve) => { map.loadImage(url, (error, res) => { if (error) throw error; map.addImage(key, res); resolve(res); }); }), ), );};
然后，两步走(先加资源，再加图层)：
// 加载图片await loadImages(images)// 添加位置资源map.addSource('boys-source', { type: 'geojson', data: boys})// 添加ICON图层map.addLayer({ id: 'boys-icon-layer', type: 'symbol', source: 'boys-source', layout: { 'icon-image': '{icon}', 'icon-size': 0.2, 'icon-anchor': 'center', 'icon-rotation-alignment': 'viewport', 'icon-allow-overlap': true }})// 添加名字图层map.addLayer({ id: 'boys-name-layer', "type": "symbol", source: 'boys-source', "layout": { "text-field": '{name}', "text-size": 14, 'text-offset': [0, 2.4], // 名字要设置便宜，避免被头像挡住 'text-allow-overlap': true }, "paint": { "text-color": "white", },})
效果达成：
可以在码上掘金里亲自尝试：
代码片段
总体上来说，业务信息的加载，都是同样的逻辑，只要记住两步走的基本方针，就能完成绝大多数的业务需求。
五、总结
在本篇文章，我们系统性地了解了：
mapbox-gl和maplibre-gl两个库的使用范畴。学习了天地图的使用方法
并且实战了几个简单的业务场景
碰到 瓦片风 的大屏地图开发，想必不会再难倒你了。
以上便是本次分享的全部内容，希望对你有所帮助
