图

基础概念

【网】边上带有权的图成为带权图，也称网

概念组	无向图	有向图
【完全图】任意两点都有边	【无向完全图】具有%2F2#card=math&code=n%28n-1%29%2F2&id=VvvFN)条边的无向图	【有向完全图】具有#card=math&code=n%28n-1%29&id=by4QJ)条边的有向图
【连通】两点有路径	【连通图】任意两点有路 【连通分量】即极大连通子图	【强连通图】任意两点AB，A到B、B到A都有路 【强连通分量】即极大强连通子图
【极小】 1. 当前子图中两两已连通 2. 目前边最少，再添加一条边，就会构成一个环（讨论生成树）	【极小连通子图】连通图的生成树 1. 同一个连通图的生成树不唯一 2. 极小连通子图只存在于连通图中	不存在【极小强连通子图】
【极大】不能再大（讨论连通分量的）	【极大连通子图】 - 【连通图】只有一个极大连通子图，就是它本身 -【非连通图】有多个极大连通子图	【极大强连通子图】 - 【强连通图】只有一个极大强连通子图，它本身 - 【非强连通图】有多个极大强连通子图

存储结构

存储结构	图解	定义
邻接矩阵
邻接表

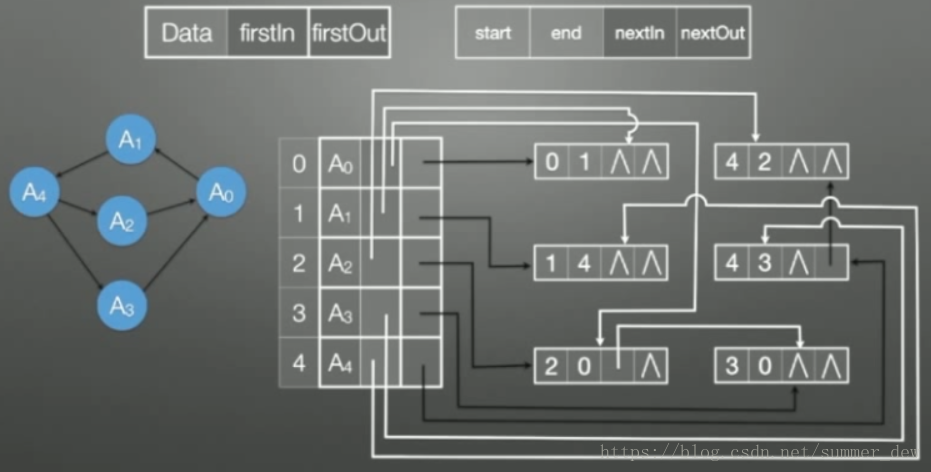

有向图的十字链表
无向图的邻接多重表

遍历（邻接表示例）

遍历	递归	非递归
DFS O(n+e)
BFS O(n+e)

【BFS时间复杂度】算法主体为一个双重循环，基本操作有两个：顶点进队；边访问。最坏情况为遍历图中的所有顶点后才找到通路，此时所有顶点都进队一次，所有边都被访问一次，因此总次数为n+e，即O(n+e)

（无向连通图的）最小代价生成树

【无向连通图的生成树】删除边—>①只剩下n-1条边；②任意两点还是连通的
【最小生成树】一个无向连通图的生成树有很多，边权重之和最小的那一棵
【什么时候无向连通图的最小生成树是唯一的？】①所有边的权重不同；②边相同，但只有n-1条边
【最小生成森林】针对非连通图而言，删除边，将图变成一对多的关系

	Prim普利姆	Kruskal克鲁斯卡尔
思想	①以顶点为操作对象，每次选择一个顶点并入子图； ②顶点的选择依据：子图到其他顶点的最短路径	①以边为操作的主要单位：每次并入一条边； ②选择边的依据：当前最小边，且不构成回路
数据结构	①子图vest[i]：结点i是否已并入生成树； ②lowcost[i]：结点i到子树的最短边权重	①Road：存储图的所有边 ②用并查集 检查是否构成回边
适合	稠密图（时间复杂度与顶点有关系，与边数没有关系）	稀疏图（时间复杂度由边数决定）
时间复杂度	#card=math&code=O%28n%5E2%29&id=HGc0W)（并入n-1个顶点，每次并入要选出最小者—>n²）	#card=math&code=O%28eloge%29&id=F03TD)（算法主要操作是对边e的排序上，取决于排序算法的时间复杂度）
示例	最小生成树-邻接表Prim
代码

最短路径

算法	用途	思想	时间复杂度	应用
BFS算法改造	两点间最短路径
迪杰斯特拉算法Dijkstra	某一个顶点到其余各顶点的最短路径	①以顶点为操作对象，每次选择一个顶点并入子图； ②顶点选择依据：起点到其他顶点的最短路径	#card=math&code=O%28n%5E2%29&id=B3b9l)	博客
弗洛伊德算法Floyd	任意两点的最短路径	①将每个顶点都作为中转站； ②每两个顶点经过中转站是否会更近	#card=math&code=O%28n%5E3%29&id=TGxBd)	- 原理 - 医院选址问题

迪杰斯特拉算法

举例	手算答题模板
	用dist[]存放最短路径长度，path[]存放最短路径

void printPath(int path[], int a) {
    int stack[maxSize], top = -1;
    // 以由叶子结点到根结点的顺序将其入栈
    while (path[a]!=-1) {
        stack[++top] = a;
        a = path[a];
    }
    stack[++top] = a;
    while ( top!=-1 ) {
        //出栈并打印出栈元素，实现了顶点逆序打印
        printf("%d ", stack[top--]);
    }
    printf("\n");
}
#define INF 10e6
void Dijkstra(MGraph G, int v0, int dist[], int path[]) {
    //dist[i]：v0到i的最短路径的值
    //path[i]：v0到i最短路径中，i的前一个顶点
    int set[maxSize]; // 已考虑的顶点
    int min, i, j, u;
    // 初始化：从v到其他各点
    for (i=0; i<G.vernum; ++i) {
        dist[i] = G.arcs[v0][i]; //v0->i
        set[i] = 0;
        if (G.arc[v0][i]<INF) path[i] = v;
        else path[i] = -1;
    }
    set[v0] = 1; path[v0] = -1;
    for (i=1; i<=G.n; ++i) { // 还需要考虑n-1个顶点
        // 选出一条权值最短的边
        min = INF;
        for (j=0; j<G.vernum; ++j) {
            if ( set[j]==0 && dist[j]<min ) {
                u = j;
                min = dist[j];
            }
        }
        set[u] = 1; //并入集合
        // 更新dist：经过顶点u会不会更近呢?
        for (j=0; j<G.vernum; ++j) {
            if (set[j]==0 && dist[u]+G.edges[u][j]<dist[j]) {
                dist[j] = dist[u] + G.edges[u][j]; //v0->u->j
                path[j] = u;
            }
        }
    }
}

弗洛伊德算法

举例	手算答题模板

void PrintPath(MGraph G, int u, int v, int path[][max]) {
    int midNode;
    if ( path[u][v]==-1 ) {
        print("<%C,%c>", G.vers[u], G.vers[v]); //直接输出
    } else {
        mindNode = path[u][v];
        PrintPath(u, mid, path); //mid前半段路径
        PrintPath(mid, v, path); //mid后半段路径
    }
}
void Floyd(MGraph G, int A[][maxSize], int Path[][maxSize]) {
    int i,j,k;
    // 初始化
    for (i=0; i<G.n; i++) {
        for (j=0; j<G.n; j++) {
            A[i][j] = G.edges[i][j];
            Path[i][j] = -1;
        }
    }
    for (k=0; k<G.n; ++k) { //中间经过k点有没有更近呢？
        for (i=0; i<G.n; ++i) {
            for (j=0; j<G.n; ++j) {
                // i->j 对比 i->k->j
                if (A[i][j]>A[i][k] + A[k][j]) {
                    A[i][j] = A[i][k] + A[k][j];
                    Path[i][j] = k;
                }
            }
        }
    }
}

AOV、AOE网

	AOV网	AOE网
例子
介绍	【有向无环图】活动在顶点上网（Activity On Vertex network，AOV）	【有向无环图】活动在边上的网（Vctivity On edge network）
边	边无权值，代表活动之间先后次序	边表示活动，且有权值，代表活动持续时间
顶点	顶点表示活动	顶点代表事件，事件是图中新活动开始、旧活动结束的标志

AOV网

拓扑排序（拓扑有序序列）	逆拓扑排序（逆拓扑有序序列）
#card=math&code=O%28n%2Be%29&id=ZC5GP)；删除入度为0的顶点和边，直到没有入度为0的边	①拓扑排序算法改进；②DFS算法：ALGraph没有邻边的时候输出

AOE网

扩展
