进程和线程
- 浏览器的5个进程
从输入url到浏览器渲染页面发生了什么
模拟请求到渲染完成流程
Performance API
- 页面加载事件流程图
- 关键时间节点
网络优化策略
关键渲染路径【重要】
静态文件优化

进程和线程

进程，计算机操作系统资源分配的基本单位。进程包含线程
线程由进程管理。
为了提升浏览器的稳定性和安全性，浏览器采用多进程模型

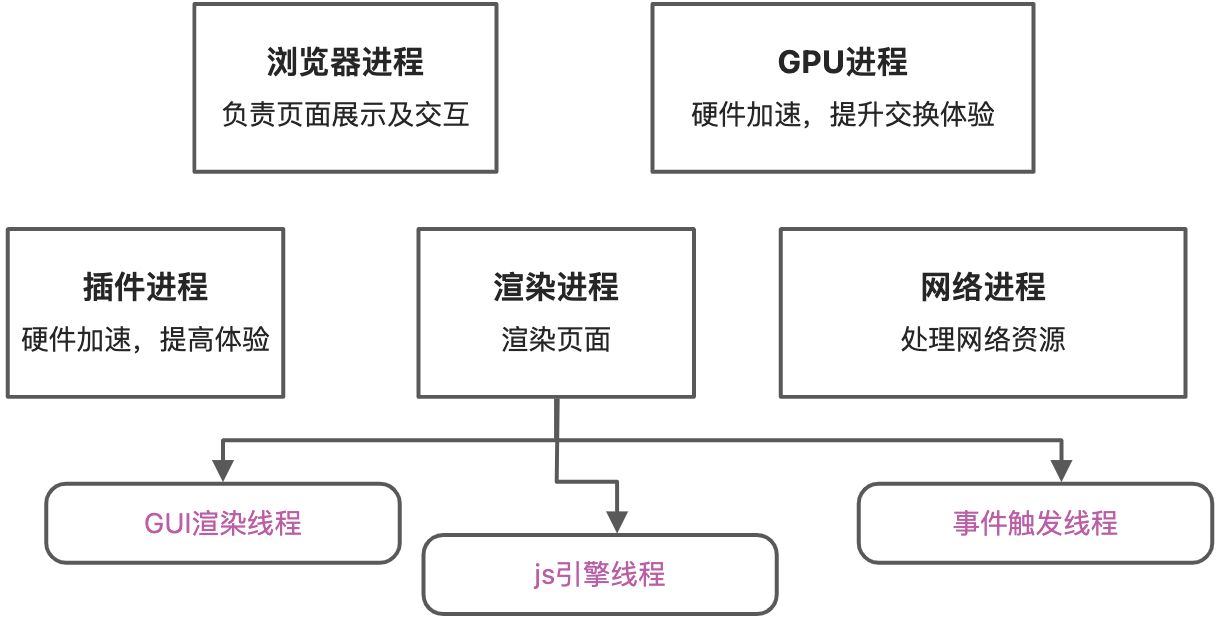

浏览器的5个进程

浏览器渲染原理和性能优化 - 图1

浏览器进程：负责界面显示、用户交互、子进程管理、提供存储等
渲染进程：每个页卡都是单独的渲染进程，核心用于渲染页面
网络进程：主要处理网络资源加载（html、css、js）
GPU进程：3d绘制，提高性能
插件进程：浏览器安装的各种插件

浏览器进程和线程模型，参考资源
 图解浏览器工作原理

从输入url到浏览器渲染页面发生了什么

1浏览器进程的相互调用

当用户输入url地址给浏览器，浏览器进程开始工作，进行导航
浏览器进程接到任务后就会调用渲染进程，让渲染进程准备着用于渲染页面
然后浏览器进程还会调用网络进程加载所需要的资源，网络进程将接收到的资源交给渲染进程处理。
渲染显示完毕，进程之间互相通信的过程称为IPC。
期间还会使用到插件进程和GPU进程，这2个进程并不会每次全部使用。

2url请求过程

网络七层模型 (物数)底层硬件网络层(IP) 传输层(tcp 分段传输) （会表应）http。

查找缓存，检查缓存是否过期，有缓存直接返回缓存
查询域名是否被解析过，通过DNS协议将域名解析成对应的IP地址( DNS协议基于UDP )
请求如果是https协议，需要SSL协商加密（对称加密、非对称加密）
通过IP地址寻址，排队等待。一个IP地址有可能发送多个http请求，最多同时发生6个http请求
TCP层，传输数据，通过三次握手建立连接。tcp传输数据的特点：可靠有序。
http请求(包含请求行、请求头、请求体)
keep-alive默认开启，为了下次传输数据时，可以复用上次创建的TCP连接
服务器接收到数据后, 返回不同类型的状态码；

3HTTP发展历程

http0.9: 负责传输html，没有请求头和响应头
http1.0: 增加了响应头，可以通过http header的不同解析不同类型的资源
http1.1: 默认开启了keep-alive，TCP连接复用。管线化【同时可以建立6个tcp链接】。服务器无法同时处理多个请求，会造成了队头阻塞。
http2: 用一个tcp链接来发送数据，
- 一个域名只建立一个tcp链接【多路复用】
- 头部压缩，头部header字段可以进行压缩
- 服务器可以推送数据到客户端
http3: 为了解决http2中一个数据包丢失后，要等待后边包发生完成才能继续重发的问题。http3解决tcp的队头阻塞，采用QUIC协议和UDP协议。
http1实现过程
```javascript // 使用 node 模拟 http1 过程 const http = require(“http”); const path = require(“path”); const fs = require(“fs”); const url = require(“url”);

<a name="WR00x"></a>
#### 使用node模拟http2过程
```javascript
// http2必须依赖https协议
// openssl 生成电子签名
// openssl req -newkey rsa:2048 -nodes -keyout res_private.key -x509 -days 365 -out cert.crt
const http2 = require("http2");
const path = require("path");
const fs = require("fs");
const { HTTP2_HEADER_PATH, HTTP2_HEADER_STATUS } = http2.constants;
const server = http2.createSecureServer({
  cert: fs.readFileSync(path.resolve(__dirname, "./cert.crt")),
  key: fs.readFileSync(path.resolve(__dirname, "./res_private.key")),
});
const staticDir = path.join(__dirname, "static");
server.on("stream", async (stream, headers) => {
  let requestPath = headers[HTTP2_HEADER_PATH];
  if (requestPath == "/") {
    requestPath = "/index.html";
    let dirs = fs.readdirSync(staticDir);
    dirs.forEach((dir) => {
      let pushPath = path.join(staticDir, dir);
      // http2 主动推送资源
      stream.pushStream(
        { [HTTP2_HEADER_PATH]: "/" + dir },
        (err, pushStream) => {
          fs.createReadStream(pushPath).pipe(pushStream);
        }
      );
    });
    stream.respondWithFile(path.join(__dirname, requestPath), {
      "Content-Type": "text/html",
    });
  } else {
    stream.respond({
      [HTTP2_HEADER_STATUS]: 404,
    });
    stream.end("not found");
  }
});
server.listen(3002, () => {
  console.log("http2 server run port: 3002");
});

4浏览器接收到资源后，渲染流程

浏览器无法直接使用html，需要将html转化成DOM树.(document)
浏览器无法解析纯文本的css样式，需要对css进行解析，解析成styleSheets，也称CSSOM(document.styleSheets)
计算出DOM树中每个节点的具体样式 (Attachment【复合，连接】的意思)
创建渲染树(布局树)，将DOM树的可见节点添加到布局树CSSOM中。计算节点渲染到页面的坐标位置（此过程就是 layout 布局）
根据布局树进行分层(根据定位属性，透明属性，transform属性，clip属性)生成图层树。
将不同图层进行绘制，转交给合成线程处理。最终生成页面，显示到浏览器上【painting，Display】

模拟请求到渲染完成流程

面试题：css为什么放页面header中，js要放在页面底部。 1:css不会阻塞dom解析，只是会阻碍渲染，样式css如果放置到底部，可能会导致重绘 2:js会阻塞dom的解析，也阻塞渲染，影响页面结构的呈现。遇到js脚本时需要暂停dom解析去执行JavaScript，js可能会操作样式和dom结构，所以需要等待样式加载完成后再继续加载js

<head>
  <link rel="stylesheet" href="./index.css" />
</head>
<body>
  <!-- 浏览器可以部分渲染 -->
  <div>123</div>
  <!-- css 不会阻塞html解析 -->
  <!-- 需要cssom 和 dom tree 生成布局树 -->
  <!-- css 会阻塞页面渲染 -->
  <!-- parserHTML -> parserStylesheet -> updateLayerTree -> paint -->
</body>

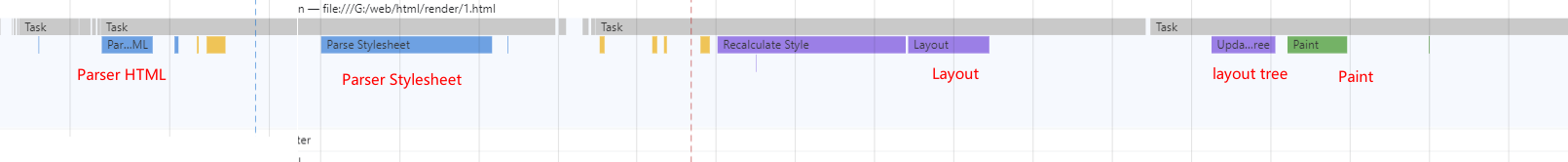

通过浏览器的Performance查看

<head>
</head>
</head>
<body>
  <div>123</div>
  <!-- 样式放到底部，可能会造成重绘 -->
  <link rel="stylesheet" href="./index.css" />
</body>

通过浏览器的Performance查看

<head>
  <link rel="stylesheet" href="./index.css" />
</head>
  <body>
    <div>123</div>
    <script>
      let s = 0;
      for (let i = 0; i < e * 10; i++) {
        s += i
      }
    </script>
    <!-- 遇到js脚本时需要暂停dom解析去执行JavaScript，js可能会操作样式和dom结构，所以需要等待样式加载完成后再继续加载js -->
    <div>456</div>
  </body>


<head>
<link rel="stylesheet" href="./index.css" />
  </head>
  <body>
    <div>123</div>
    <script src="./index.js"></script>
    <!-- js和css并行加载，要等待js执行完毕，才能继续解析剩余DOM -->
    <div>456</div>
  </body>

先ParseHtml然后 ParseStylesheet 然后 layout tree，然后paint。
然后执行js代码，
然后再次parseHtml，再次layout tree及paint
浏览器渲染原理和性能优化 - 图8

MDN文档 - 说明渲染流程

https://developer.mozilla.org/zh-CN/docs/Web/Performance/How_browsers_work#%E6%9E%84%E5%BB%BAdom%E6%A0%91

1基于TCP发送HTTP请求

模拟基于net模块的TCP协议发送http请求，代码实现

请求报文格式

起始行：[方法][空格][请求URL][HTTP版本][换行符]
首部：[首部名称][:][空格][首部内容][换行符]
首部结束：[换行符]
实体：

响应报文格式
起始行：[HTTP版本][空格][状态码][空格][原因短语][换行符]
首部：[首部名称][:][空格][首部内容][换行符]
首部结束：[换行符]

实体：

const net = require("net");
class HTTPRequest {
constructor(options = {}) {
  this.host = options.host;
  this.method = options.method || "GET";
  this.path = options.path || "/";
  this.port = options.port || 80;
  this.headers = options.headers;
}
send() {
  return new Promise((resolve, reject) => {
    // 构建http请求
    const rows = [];
    rows.push(`${this.method} ${this.path} HTTP/1.1`);
    Object.keys(this.headers).forEach((key) => {
      rows.push(`${key}: ${this.headers[key]}`);
    });
    let data = rows.join("\r\n") + "\r\n\r\n";
    // 创建tcp链接，传输http数据
    let socket = net.createConnection(
      {
        host: this.host,
        port: this.port,
      },
      () => {
        socket.write(data);
      }
    );
    const parser = new HttpParser();
    socket.on("data", (chunk) => {
      // console.log(chunk.toString());
      parser.parse(chunk);
      if (parser.result) {
        resolve(parser.result);
      }
    });
  });
}
}

2解析响应结果

请求到资源后，开始解析收到的服务端返回的资源，代码实现
接收到的资源包括responseLine、body、header数据

const parser = new HttpParser();
socket.on("data", (chunk) => {
  // console.log(chunk.toString());
  parser.parse(chunk);
  if (parser.result) {
    resolve(parser.result);
  }
});

3解析html

解析html就是对返回的body数据进行解析，使用 htmlparser2 第三方模块进行html解析。
代码实现
解析html生成DOMTree结构

const parser = new HtmlParser.Parser({
  onopentag(name, attributes) {
    //   console.log("start", name, attributes);
    let parent = DOMTree[DOMTree.length - 1];
    let element = {
      tagName: name,
      attributes: attributes,
      children: [],
      parent: parent,
    };
    parent.children.push(element);
    DOMTree.push(element);
  },
  ontext(text) {
    //   console.log(text);
    let parent = DOMTree[DOMTree.length - 1];
    let textNode = {
      type: "text",
      text,
    };
    parent.children.push(textNode);
  },
  onclosetag(name) {
    let parent = DOMTree[DOMTree.length - 1];
    //   console.log(name);
    if (name === "style") {
      parserCss(parent.children[0].text);
    }
    DOMTree.pop();
  },
});
parser.end(body);

4解析css

使用第三方模块css，对样式文件进行解析。生成stylesheet结构
代码实现

5计算样式

function computedCss(element) {
let attrs = element.attributes; //
element.computedStyle = {};
Object.entries(attrs).forEach(([key, value]) => {
  cssRules.forEach((rule) => {
    let selector = rule.selectors[0];
    if (
      (selector == "#" + value && key == "id") ||
      (selector == "." + value && key == "class")
    ) {
      rule.declarations.forEach(({ property, value }) => {
        element.computedStyle[property] = value;
      });
    }
  });
});
}

6布局绘制

update layout tree 和paint阶段

// 浏览器上计算布局绘制的方法
function layout(element) {
//
if ((Object.keys(element.computedStyle).length |= 0)) {
  let { background, width, height, top, left } = element.computedStyle;
  let code = `
   let canvas = document.createElement('canvas');
   canvas.width = window.innerWidth;
   canvas.height = window.innerHeight;
   let context = canvas.getContext('2d');
   context.fillStyle = "${background}";
   context.fillRect(${top}, ${left}, ${parseInt(width)}, ${parseInt(height)})
  `;
  fs.writeFileSync("./code.js", code);
}
}

总结：DOM如何生成的

通过HTTPRequest请求资源，
服务端返回的类型是text/html 时，浏览器会将收到的数据通过 HTMLParser 进行解析。
在解析前会执行预解析操作，预先加载js、css文件
字节流 -> 分词器 -> tokens -> 根据tokens生成节点 -> 插入到DOM树
遇到js，在解析DOM过程遇到script标签，HTMLParser 会停止，下载执行js脚本
在js执行之前，需要等待当前脚本上的所有css文件加载解析完毕。js是依赖css的加载。
css样式文件尽量放在页面头部，css加载不会阻塞DOM Tree解析，浏览器用解析出来的DOMTree和CSSOM进行渲染，不会出现闪动问题。~~如果css放在底部，浏览器边解析边渲染，渲染出的结果不包含样式，后续会发生重绘操作~~
js文件放在html地步，防止js 的加载、解析、执行阻塞页面的正常渲染。
Performance API
页面加载事件流程图


关键时间节点
| 关键节点 | 描述 | 含义 | | —- | —- | —- | | TTFB | time to first byte | 首字节返回的事件服务器的处理能力 | | TTI | time to Interactive | 到页面可以交互，花费的时长 | | DCL | DOMContentLoaded | DOMContent加载完成的时间 | | FP | First Paint | 首次绘制的时间 | | FCP | First Contentful Paint | 首次Content内容显示 | | FMP | First Meaning Paint | 有意义内容绘制完成的时间 | | LCP | Largest Contentful Paint | 最大Content内容绘制完成 | | FID | First Input Delay | input输入框延时时间 |

<body>
  <!-- 需要等待所有的事件执行完毕后才能计算 -->
  <div style="background-color: red;width:100px;height:100px;"></div>
  <h1 elementtiming="meaningful">关键内容显示</h1>
  <script>
    window.addEventListener('DOMContentLoaded', function() {
      // let s = 0;
      // for (let i = 0; i < 100000000; i++) {
      //     s += i;
      // }
      // console.log(s)
      setTimeout(() => {
        document.body.appendChild(document.createTextNode('hello'))
      }, 1000);
    })
    setTimeout(() => {
      const {
        fetchStart, // 开始访问
        requestStart, // 请求的开始
        responseStart, // 响应的开始
        responseEnd, // 响应的结束
        domInteractive, // dom可交互的时间点
        domContentLoadedEventEnd, // dom加载完毕 + domcontentloaded完成的事件的事件 $(function(){})
        loadEventStart // 所有资源加载完毕
      } = performance.timing;
      let TTFB = responseStart - requestStart; // 首字节返回的事件 服务器的处理能力
      let TTI = domInteractive - fetchStart; // 整个的一个可交互的时长
      let DCL = domContentLoadedEventEnd - fetchStart; // DOM 整个加载完毕
      let L = loadEventStart - fetchStart; // 所有资源加载完毕所用的时长
      console.log(TTFB, TTI, DCL, L);
      const paint = performance.getEntriesByType('paint'); // MDN
      console.log(paint[0].startTime); // FP 只是画像素了而已
      console.log(paint[1].startTime);// FCP 有内容才行
    }, 3000);
    // FMP first meaningful paint
    // 递归 看load的时间不为0  mutationObserver
    new PerformanceObserver((entryList,observer)=>{
      console.log(entryList.getEntries()[0]);
      observer.disconnect(); // 监控完后直接结束即可
    }).observe({entryTypes:['element']});
    // LCP
    new PerformanceObserver((entryList,observer)=>{
      entryList = entryList.getEntries();
      console.log(entryList[entryList.length - 1],entryList);
      observer.disconnect(); // 监控完后直接结束即可
    }).observe({entryTypes:['largest-contentful-paint']});
    // FID
    new PerformanceObserver((entryList,observer)=>{
      firstInput = entryList.getEntries()[0];
      if(!firstInput) return
      FID = firstInput.processingStart - firstInput.startTime;
      console.log(FID)
      observer.disconnect(); // 监控完后直接结束即可
    }).observe({type:['first-input'],buffered:true});
  </script>
</body>

网络优化策略

减少http请求次数，合并js、css，使用内嵌css、js
设置服务端缓存，提高服务器处理速度，缓存使用【强缓存、协商缓存】
避免重定向，重定向会降低响应速度(301 、302)
使用dns-prefetch，进行dns 预解析
采用域名分片技术，将资源放到不同的域名下，解决同一个域名最多处理6个tcp链接问题
采用cdn加速访问速度
gzip压缩优化，对传输资源进行体积压缩
```
Content-Encoding: gzip
```
加载数据优先级preload【预先请求当前页面需要的资源】，prefetch【将来页面中使用的资源】，将数据缓存到http缓存中
```
// 可以设置preload，进行预先加载，设置加载高优先级
<link rel="preload" href="style.css">
```
关键渲染路径【重要】
重排【回流】reflow：添加元素、删除元素、修改大小、移动元素位置、获取元素位置相关信息
重绘 repaint：页面中元素样式的改变并不影响它在文档流中的位置。

强制同步布局问题
JavaScript强制将计算样式和布局操作提前到当前的任务中 ```javascript function reflow() {

let el = document.getElementById(‘app’); let node = document.createElement(‘h1’); node.innerHTML = ‘hello’; el.appendChild(node); // 强制同步布局 console.log(app.offsetTop); // 获取位置就会导致重排（重新布局）

} window.addEventListener(‘load’, function() { reflow(); });

```javascript
console.log(app.offsetTop); // 不再触发布局
function reflow() {
    let el = document.getElementById('app');
    let node = document.createElement('h1');
    node.innerHTML = 'hello';
    el.appendChild(node);
    // console.log(app.offsetTop);// 强制同步布局
}
window.addEventListener('load', function() {
    for (let i = 0; i < 100; i++) {
        reflow();
    }
});

布局抖动（layout thrashing）

const element = document.getElementById('box');
  let start;
  function step(timestamp) {
      if (start === undefined)
          start = timestamp;
      const elapsed = timestamp - start;
      element.style.transform = 'translateX(' + Math.min(0.1 * elapsed, 800) + 'px)';
      if (elapsed < 2000) {
          window.requestAnimationFrame(step);
      }
  }
  window.requestAnimationFrame(step);

function sleep(d) {
    for (var t = Date.now(); Date.now() - t <= d;);
}
const tasks = [
    () => {
        console.log("task1");
        sleep(10);
    },
    () => {
        console.log("task2");
        sleep(10);
    },
    () => {
        console.log("task3");
        sleep(10);
    },
];
requestIdleCallback(taskLoop, { timeout: 1000 })
function taskLoop(deadline) {
    console.log('本帧剩余时间', deadline.timeRemaining());
    while ((deadline.timeRemaining() > 1 || deadline.didTimeout) && tasks.length > 0) {
        performUnitOfWork();
    }
    if (tasks.length > 0) {
        console.log(`只剩下${deadline.timeRemaining()}ms,时间片到了等待下次空闲时间的调度`);
        requestIdleCallback(taskLoop);
    }
}
function performUnitOfWork() {
    tasks.shift()();
}

减少回流重绘

脱离文档流
渲染时给图片增加固定宽高
尽量使用css3动画
可以使用will-change将元素提取到单独图层中

浏览器的渲染
 https://www.w3cplus.com/performance/css-rendering-engine.html

静态文件优化

图片优化

图片格式

jpg
png
gif
webp
svg

图片优化
避免空src图片
减小图片尺寸，节约用户流量
img标签设置alt属性，提升图片加载失败时的用户体验

原生 loading:lazy 图片懒加载

<img loading="lazy" src="./images/1.jpg" width="300" height="450">

不同环境下采用不同尺寸和像素的图片
对于较大的图片可以考虑采用渐进式图片
采用base64 URL图片，减少请求次数
采用雪碧图合并图标

html优化
语义化html：代码简洁清晰，利于搜索引擎，便于团队开发
提前声明字符编码，让浏览器快速确定如何渲染网页内容
减少html嵌套关系、减少DOM节点数量
删除多余空格、空行、注释及无用属性
html减少 iframes 使用，iframe 会阻塞onload 事件

css优化

降低样式层级嵌套、减少使用通配符
删除多余空格、空行、注释及无用单位，进行css压缩
使用外链css，可以对css进行缓存

添加媒体字段，只加载有效的css文件

<link href="index.css" rel="stylesheet" media="screen and (min-width:1024px)" />

可以使用css的contain属性【组件化思想】，将元素进行隔离，可以节约渲染资源
减少使用@import使用，@import采用的是串行加载

js优化

通过async、defer异步加载js文件。async和defer不阻塞dom解析。async加载完js会立即执行；defer会在最后执行，加载的js有执行顺序要求。

减少DOM操作，缓存访问过的元素
操作不直接应用到DOM上，应用在虚拟DOM节点，最后一次性应用到DOM
使用webworker解决程序阻塞问题
IntersectionObserver ```html

<script>
    const observer = new IntersectionObserver(function(changes) {
        changes.forEach(function(element, index) {
            if (element.intersectionRatio > 0) {
                observer.unobserve(element.target);
                element.target.src = element.target.dataset.src;
            }
        });
    });
    function initObserver() {
        const listItems = document.querySelectorAll('img');
        listItems.forEach(function(item) {
            observer.observe(item);
        });
    }
    initObserver();
</script>


- 虚拟滚动 virtual-scroll-list
- requestAnimationFrame 、 requestIdleCallback

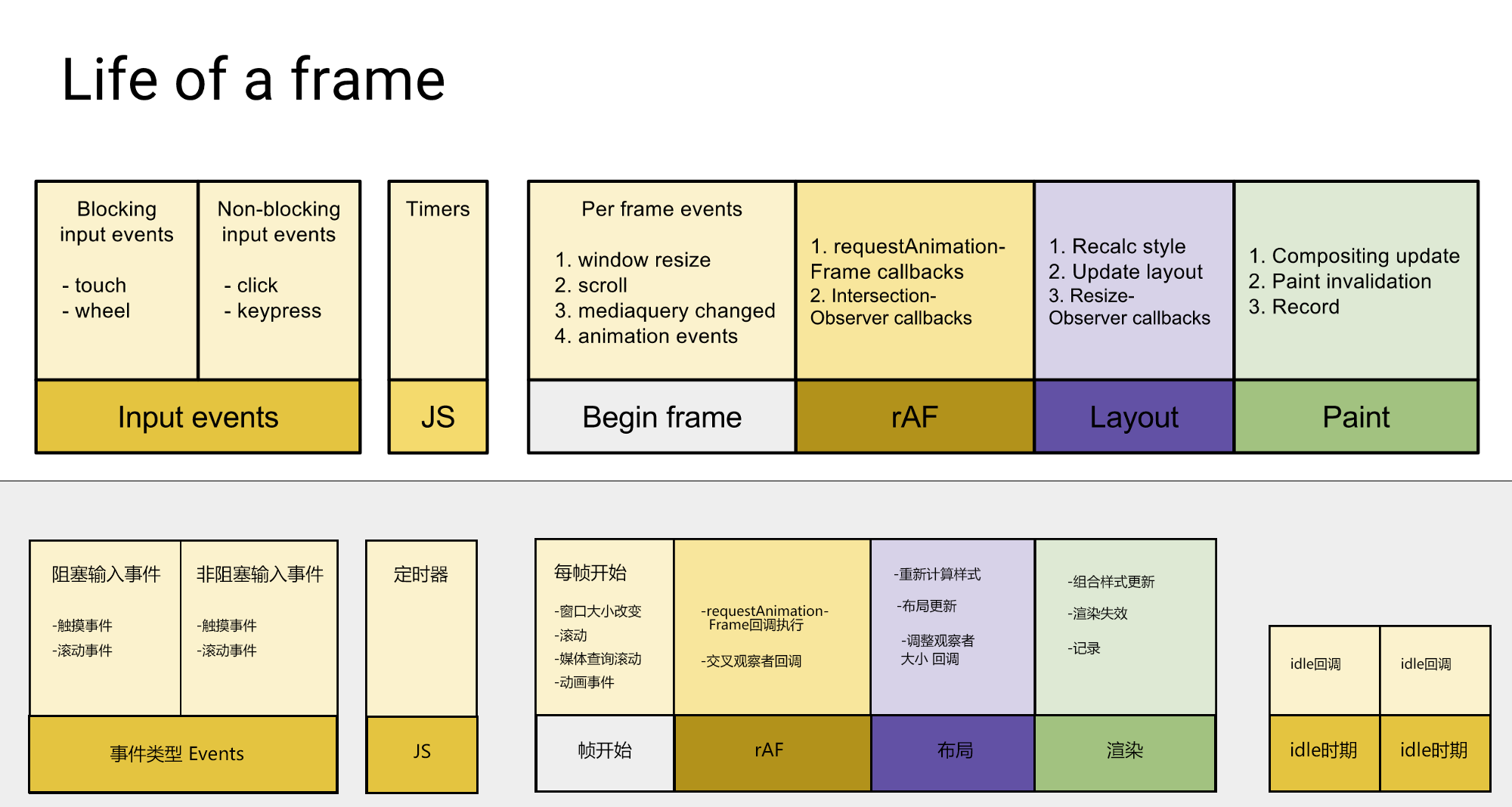

- ![Frame生命周期.png](https://cdn.nlark.com/yuque/0/2022/png/737887/1648801676474-691edc77-355e-4ac2-a0c6-ea363e402a1a.png#clientId=u7f409bed-ab7d-4&crop=0&crop=0&crop=1&crop=1&from=ui&id=u29a39433&margin=%5Bobject%20Object%5D&name=Frame%E7%94%9F%E5%91%BD%E5%91%A8%E6%9C%9F.png&originHeight=1068&originWidth=2000&originalType=binary&ratio=1&rotation=0&showTitle=false&size=237580&status=done&style=none&taskId=ua5fa5e1c-6230-49de-bd5f-8589efe58b2&title=)
- 避免时eval
- 使用时间委托，减少事件绑定个数
- 尽量使用canvas 动画和css3动画
<a name="ddtOo"></a>
### 图标优化
可以使用字体图标
<a name="xiWRs"></a>
## 核心优化策略
- 关键资源个数越多，首次页面加载时间就越长
- 关键资源的大小，内容越小，下载时间越短
- 优化白屏：内联css和内联js移除文件下载，压缩文件体积
- 预加载，预渲染，打包时进行预渲染
- 使用ssr加速首屏加载，有利于seo
<a name="KgIHO"></a>
## 浏览器存储
- cookie：cookie过期时间内一直有效，存储大小现在4k，同时还限制字段个数，不适合大量的数据存储，每次请求会携带cookie信息，主要用来做身份检查
   - 设置cookie有效期
   - 根据不同子域 domain 划分 cookie 减少传输
   - 静态资源域名和cookie域名采用不同域名，避免静态资源访问时携带的cookie
- localStorage：chrome下最大存储5M，除非手动清除，否则一直存在。利用localStorage存储静态资源。
- sessionStorage：会话级别存储，可用于页面间的传值
- indexDB：浏览器本地数据库，可以用于[渲染大列表时的列表数据](https://gitee.com/shenshuai89/webworkers/blob/master/src/worker.js)
<a name="DWYNB"></a>
## 增加PWA离线缓存（progressive web app）
webapp用户体验差，不能进行离线访问，用户粘性底，pwa就是为了解决这一问题产生的技术，让webapp具有快速、可靠、安全的特点
- web app Mainfest：将网站添加的桌面，类似native的体验
- Service Worker：离线缓存内容，配合cache api
- Push API& Notification Api： 消息推送和提醒
- App Shell & App Skeleton：骨架屏
<a name="QUkuf"></a>
## LightHouse使用
```javascript
npm install lighthouse -g
lighthouse http://www.taobao.com

浏览器渲染原理和性能优化

进程和线程

浏览器的5个进程

从输入url到浏览器渲染页面发生了什么

1浏览器进程的相互调用

2url请求过程

3HTTP发展历程

http1实现过程

4浏览器接收到资源后，渲染流程

模拟请求到渲染完成流程

MDN文档 - 说明渲染流程

1基于TCP发送HTTP请求

请求报文格式

响应报文格式

2解析响应结果

3解析html

4解析css

5计算样式

6布局绘制

总结：DOM如何生成的

Performance API

页面加载事件流程图

关键时间节点

网络优化策略

关键渲染路径【重要】

强制同步布局问题

布局抖动（layout thrashing）

减少回流重绘

静态文件优化

图片优化

图片格式

图片优化

html优化

css优化

js优化
