JustTK_ - 去控制流平坦化学习

控制流平坦化是OLLVM中使用到的一种代码保护方式，它还有2个兄弟-虚假控制流和指令替换，这3种保护方式可以累加，对于静态分析来说混淆后代码非常复杂。
控制流平坦化的主要思想就是以基本块为单位，通过一个主分发器来控制程序的执行流程。
例如一个常见的if-else分支结构的程序可以是这样：

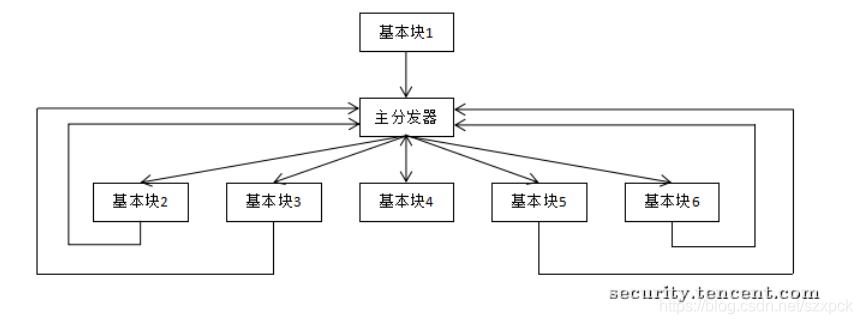

经过控制流平坦化之后，得到了一个相当规整的流程图：
反静态分析 - 控制流平坦化 - 图2
控制流平坦化在代码上体现出来可以简要地理解为是while+switch的结构，其中的switch可以理解为主分发器。这一点在IDA的反汇编里面可以很明显地体现出来。
混淆前：

  1. int __cdecl main(int argc, const char **argv, const char **envp)
  2. {
  3.     int result; // eax
  4.     if ( argc == 2 )
  5.     {
  6.         if ( check_password(argv[1]) )
  7.             puts("Congratulation!");
  8.         else
  9.             puts("error");
  10.         result = 0;
  11.     }
  13.     else
  14.     {
  15.         puts("error");
  16.         result = 1;
  17.     }
  18.     return result;
  19. }

混淆后：

  1. int __cdecl main(int argc, const char **argv, const char **envp)
  2. {
  3.     signed int v3; // eax
  4.     int v4; // eax
  5.     signed int v5; // ecx
  6.     signed int v7; // [rsp+44h] [rbp-1Ch]
  7.     int v8; // [rsp+58h] [rbp-8h]
  9.     v8 = 0;
  10.     v7 = 1633153878;
  11.     do
  12.     {
  13.         while ( v7 > -1424773165 )
  14.         {
  15.             if ( v7 > -608328430 )
  16.             {
  17.                 if ( v7 > 1948349962 )
  18.                 {
  19.                     if ( v7 == 1948349963 )
  20.                     {
  21.                         v8 = 1;
  22.                         v7 = -1883523171;
  23.                         puts("error");
  24.                     }
  25.                 }
  26.                 else if ( v7 > 1633153877 )
  27.                 {
  28.                     if ( v7 == 1633153878 )
  29.                     {
  30.                         v3 = 1228678806;
  31.                         if ( argc != 2 )
  32.                             v3 = 1948349963;
  33.                         v7 = v3;
  34.                     }
  35.                 }
  36.                 else
  37.                 {
  38.                     switch ( v7 )
  39.                     {
  40.                         case -608328429:
  41.                             v8 = 0;
  42.                             v7 = -1883523171;
  43.                             break;
  44.                         case -549365528:
  45.                             v7 = -608328429;
  46.                             puts("Congratulation!");
  47.                             break;
  48.                         case 1228678806:
  49.                             v4 = check_password(argv[1]);
  50.                             v5 = -1424773164;
  51.                             if ( v4 )
  52.                                 v5 = -549365528;
  53.                             v7 = v5;
  54.                             break;
  55.                     }
  56.                 }
  57.             }
  58.             else if ( v7 == -1424773164 )
  59.             {
  60.                 v7 = -608328429;
  61.                 puts("error");
  62.             }
  63.         }
  64.     }
  65.     while ( v7 != -1883523171 );
  66.     return v8;
  67. }

从IDA的流程图中也可以很容易地识别出经过控制流平坦化的程序：
反静态分析 - 控制流平坦化 - 图3
可以看到，经过平坦化之后的代码块大部分整齐地堆积在程序流图的下方，而这部分代码就是真正有意义的代码块，称之为相关块。
而去平坦化要做的就是在茫茫人海中识别出相关块，然后理清楚这些相关块之间的关系。
目前去控制流平坦化最有效的办法是利用符号执行。具体的脚本和使用我参考了：

而控制流平坦化的理论和去平坦化的算法参考了：

在用腾讯安全应急响应中心提供的工具时因为angr和barf版本不同报了很多错，我在https://github.com/SnowGirls/deflat下载了这个工具的更新版，遇到部分报错如下：

  1. File "default.py", line 32, in statement_inspect
  2.     if len(expressions) != 0 and isinstance(expressions[0], pyvex.expr.ITE):
  3. TypeError: object of type 'generator' has no len()

谷歌了一下，发现了和我遇到同样问题的师傅：

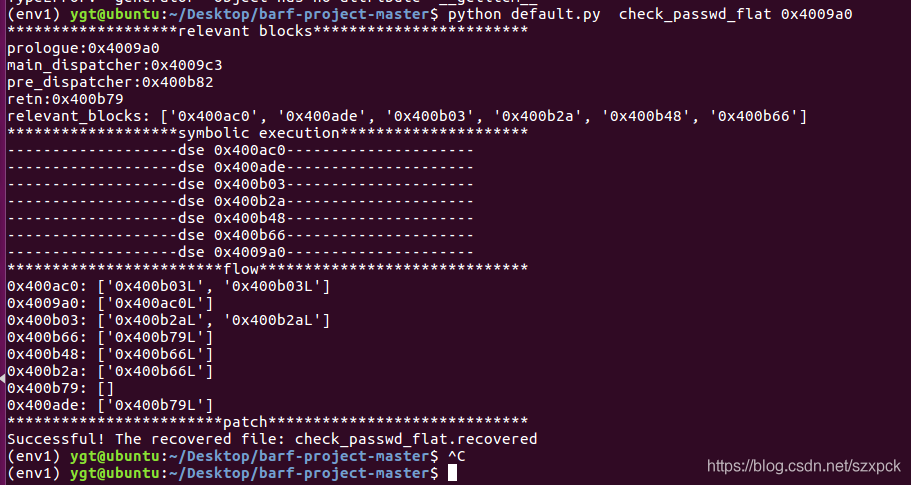

这位师傅罗列了很多的报错和修改方法，在参考并修改后执行成功：
反静态分析 - 控制流平坦化 - 图4反静态分析 - 控制流平坦化 - 图5
可以发现经过去平坦化之后的代码已经恢复了大部分的可读性。
上面的反混淆脚本在处理控制流平坦化时只能解决简单的while+switch套娃。如果输入的数据能够影响循环的走向，我们就不得不处理已经经过的分支，否则因为分支过多而爆内存…个人猜想可以通过手动patch的方法对程序执行的路径树进行“剪枝”，或者把一个控制流平坦化流程图分成2个。目前还没有实际遇到过。以后遇到的时候再具体分析。
