从用户的角度来看，G2 4.0 要释放的亮点主要有两个：

  1. 图表交互的各种可能性
  2. 全新的图表组件

为了支撑以上两点，G2 4.0 在架构上需要进行的改造主要包括：

  1. Chart、View、Geometry、Shape、Component 概念以及组织结构的梳理，同时引入 Element 概念
  2. 支持数据更新机制
  3. View 的嵌套支持
  4. 图表组件
  5. 事件 && 交互机制
  6. 自定义 Shape

1. 图元结构

在 G2 3.x 架构中，我们设计了如下的概念：

  1. Chart，作为 G2 图表的统一入口，负责画布、View 的创建以及图表整体的渲染
  2. View 视图，包含自己的数据源、坐标系，负责数据的装载、图表组件与几何标记的组装、图表组件的各种配置，以及图表生命周期的管理
  3. Geometry 几何标记，图形语法的核心层，处理数据到图形的映射逻辑。Coordinate、Scale、Attribute、Adjust 模块都是服务于这一映射逻辑的。
  4. Shape 图形，最后绘制到画布的几何图形
  5. Component 图表组件，包含坐标轴 Axis、图例 Legend、提示信息 Tooltip、静态辅助标记 Annotation

而 Chart、View、Geometry 这三个都是抽象概念，只有 Shape 属于真正的实体，从用户的角度出发，这些概念可能因为过于抽象而不好理解，另外因为一条数据对应的图形元素可能会有多个 shape，之前无论是交互还是动画，都是以 shape 为操作单位，所以导致很多交互和动画实现得非常繁琐甚至无法完成，所以在 G2 4.0 中决定将目前这些概念以及组织结构做一层梳理，将 Chart、View、Geometry、Shape、Component 同 G 中 Canvas、Group、Shape 进行统一:

  1. Chart、View、Geometry 仍作为抽象概念，负责画布创建、数据装载、组装、生命周期管理以及数据处理等。
  2. Component 实现为 Group
  3. Geometry 中引入 Element 图形元素的概念，同时 Element 也实现为 Group，即将一份数据对应的所有 shape 都作为 Element，以 Element 作为操作单位


以下是 G2 3.X 的图层结构，并不以各个 View 来组织 Group，而且每个 group 的创建都是由 View 和 Geometry 实例在内部进行创建 G2 4.0 改造点及方案 - 图2此次 4.0 的重构中，将画布的组织结构调整如下，同时 Geometry 和 Component 也直接作为 Group 子类进行实现，同时加入 Element 概念，将一份数据对应的所有 shape 称为一个 Element。 G2 4.0 改造点及方案 - 图3

2. 数据更新机制

我们可以将引起图表更新的行为概括为以下四种：

  1. 数据源更新 chart.changeData()

    虽然是更新整个数据源，但是数据仍然是同构的，会引起 Component、Element 的更新
    View -> Geometry -> Element

  2. 组件的交互操作

    1. 会引起数据的变化（数据的过滤、排序等操作，比如图例、slider 等组件），进而引起 Component、Element 的更新。这种情况 View 的数据源不会发生变化，但是会在 View 做数据相应的操作（过滤），然后再传入给每个 Geometry，引起每个 Geometry 的数据更新
    2. Element 的状态变化：显示隐藏，交互状态的更新
    3. 组件本身变化：通常还会关联 Element 的变化

  3. 交互行为，如框选、拖拽等。交互行为将会引发：

    1. Component、Element 的图形样式变化
    2. Element 状态变化
    3. Element 数据变化，进而引起 Component、Element 的更新。Element 本身的数据更新引起 view data 的更新

  4. Geometry 等的映射规则变化

    1. mapping 规则的变化
    2. Geometry 类型的变化

从以上行为引起的更新进行总结，我们可以将 G2 图表上的更新分为三大类：

  1. 数据更新：数据源更新、数据过滤、Element 局部数据更新
  2. 图形状态更新：组件、Element 的状态以及样式变化
  3. 映射规则的更新：几何元素的变化和图形属性的映射变化

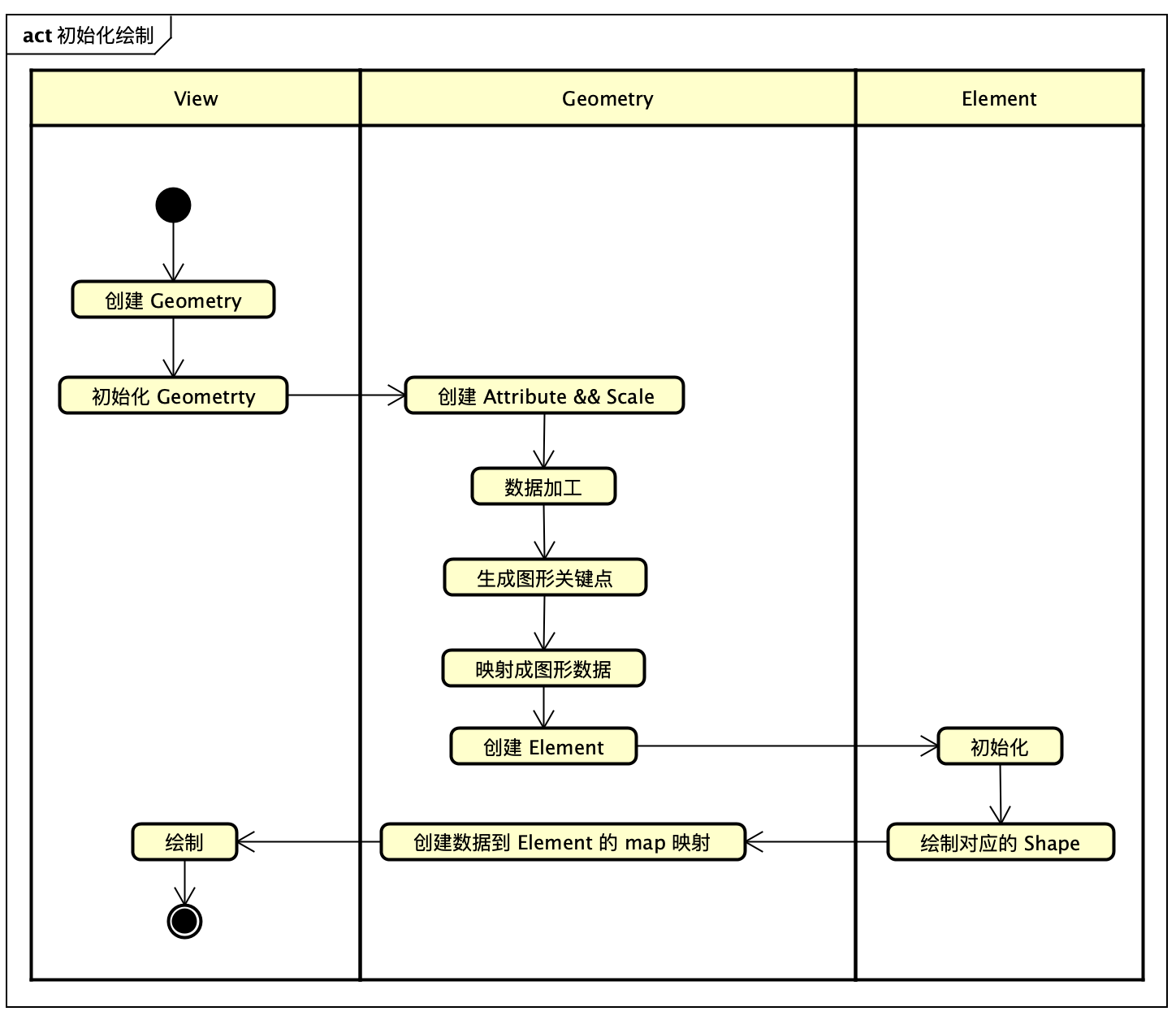

目前的设计先不考虑第 3 点，针对 1、2 两点，对 Geometry 层的数据流设计如下，相比于现有数据流，只是中间多了一步 Element 的创建。

数据更新机制描述

  1. 第一次初始化绘制的时候维护一份 map 映射，存储每一条数据同 Element 的对应关系
  2. 当发生数据变化时，Geometry 进行更新，对更新后的每条数据根据同样的 id 策略生成一份 id 集
  3. 通过新老 id 的对比，获取发生增、删、改的id：
    1. 增，新生成 Element
    2. 删，删除对应的 Element
    3. 改，更新对应的 Element
  4. 具体的更新逻辑在 Shape 层进行实现，同时变更时的动画也可以在每个具体的 shape 进行实现


以上数据流的改造，需要引入 Element 类之外，还需要对自定义 Shape 进行重构

Element

Element 除了负责 Shape 的创建外，还应该支持：

  1. style() 样式的更新
  2. setState() 状态的更新
  3. update() 数据的更新，当 Element 上的数据发生变化时，需要设计一种机制，通知上层 View 进行数据更新，走数据更新逻辑。

🤔🤔🤔讨论点 批量更新 Elements 怎么办？即同时调用多次 element.update()

自定义 Shape

  • draw(cfg: object, element: Element) 绘制 Shape
  • setState(type: string, value: boolean, element: Element) 响应状态量
  • update(cfg: object, element: Element) 更新 Shape
  • remove(element: Element) 用于配置销毁动画（这个待讨论，加这个接口主要用于支持 Shape 销毁动画的配置）

🤔🤔🤔讨论点 因为支持了更新机制，那么完全可以在自定义 Shape 层定义对应的出场、入场、更新动画，状态量发生变更的时候也可以设置动画，但是就需要考虑：

  1. 不同坐标系下的 shape 动画怎么区分，因为我们 Shape 是使用关键点进行绘制的，完全不关心坐标系的概念，但是不同坐标系对应的动画形态是不同的，这个时候就要根据坐标系类型区别对待了，比如柱状图和玫瑰图的动画就不同
  2. 如何支持自定义动画？我们默认会为自定义的 Shape 定制动画，但是如果用户想要自定义怎么办
  3. Geometry 的群组动画怎么支持？

Geometry Label

🤔🤔🤔讨论点 目前 label 和 shape 是属于不同的 group 的，是否要将 label 同 group 保持在同一层？即直接在 Element 上绘制，但是这样的话 Label 的遮挡问题怎么解？另外还有 Label 的动画。

  1. 将 label 放置在 Element？
  2. 添加一个 Text Geometry 专门绘制文本？

3. View 的嵌套设计

Chart 和 View 的关系与 3.x 保持一致，但是我们会在 4.0 中支持 View 的嵌套设计。对于 View 的嵌套比较纠结点讨论确定如下：

  • 组件的归属

之前比较纠结的点是 View 和 Component 的归属关系，通过讨论确定如下：

  • 每个 View 拥有自己的 Axis、Tooltip、Annotation
  • Legend 由 Chart 来统一管理，我们只支持 80% 的场景（80% 的场景多 View 的数据都是关联的）

  • Auto padding 的计算也由 Chart 层来统一计算，但是也开放 View 层进行 padding 设置，保持概念的统一。

    1.   ![image.png](https://cdn.nlark.com/yuque/0/2019/png/98090/1567085574087-19944607-28cf-4047-adb0-20dce59d39c8.png#align=left&display=inline&height=278&name=image.png&originHeight=652&originWidth=1322&size=48769&status=done&width=563)

    另外我们规划的 Component Layout 也自然就放置在 Chart 层。

4. 图表组件

图表组件这一期的改造包括：

  1. 提升默认提供的图表组件的质量，默认提供的图表组件包括：Axis 坐标轴、Tooltip 提示信息、Legend 图例、Annotation 静态标注、Slider 滑块、Timeline 时间轴
  2. 组件的插拔机制，这种机制需要支持：
    1. 装载自定义组件
    2. 组件使用的选择权，即用户在使用 G2 的图表时，可以选择使用哪些组件（G2 默认的和自定义的），生成哪些组件。
  3. 自定义组件

G2 默认提供的图表组件包括：

  • Axis 坐标轴
  • Tooltip 提示信息
  • Legend 图例
  • Annotation 静态标注
  • Slider 滑块
  • Timeline 时间轴

对于默认组件，此次 4.0 必须在功能、体验上都要投入时间做精做优。

在 4.0 的图表组件，涉及到生成、布局、更新、交互四点。

  • 对于生成，首先明确的是组件将实现为纯 GUI，组件就是一个 Group
  • 组件和图表的交互都会通过交互行为实现
  • 组件需要提供更新接口
  • 组件的动画也在组件内部自己实现
  • 组件的布局通过上层的 Component layout 进行统一管理

自定义组件

自定义组件包括两种场景：

  1. 用户定制新类型组件，比如 Title。这类需求通过提供 View 上细粒度的生命周期事件，让用户将自己编写的组件装载进图表
  2. 基于现有组件进行扩展，比如加入一种新的 Axis 类型，这就需要根据现有的 Axis 基类去继承实现了。

5. 事件 && 交互

事件

目前 G 层已经对事件进行了改造，所以事件这块直接就在 Chart 层进行透传就好了，所以事件这层也在 Chart 层进行管理了。

  • 参见 G 4.0 的事件设计：链接

交互

交互的设计详见： https://www.yuque.com/antv/g2-docs/muv9tf#vHiUe
