导读

:::success G2 5.0 把交互、反馈进行解耦，交互由系列的触发事件和反馈 action 组合而成。

  • 反馈 Action：拆解更加细粒度化，满足可组合、可复用的诉求（如: brush 交互）

  • 触发事件：增加了高阶事件封装（好处是什么？） :::

  • Action 主要分为: Service 和 Transformer, Service 类似于 Provider, Transformer 类似于 Consumer。

  • Service 会获取交互过程中产生的一些信息，并且存储在上下文的 shared 变量中（注：不同交互的上下文是独立的）
    • 一般来说，有：
      • 鼠标位置 ：mouseX, mouseY
      • 当前交互的图形元素 ：selectedElements
      • 当前交互的组件信息：triggerInfo （可能是分类图例、连续图例或轴标签等）
      • 当前交互的图例项：selectedLegendItems
      • 当前交互的轴项：~~selectedAxisItems~~~~ (会有吗? 再看看)~~
    • 其它：
      • 鱼眼交互的聚焦位置：focusX, focusY
      • 时间条、滚动条、缩略轴 等交互，最好也抽象一个变量，去处理视图过滤：_selectedDataRange_或合并到 triggerInfo 中
  • Transformer 会消费 Service 中产生的信息，执行具体的反馈操作。Transformer 会根据交互有很多，G2 内置有：
    • 针对图形元素的反馈：见 Transformer 表格
    • 针对图例的反馈：见 Transformer 表格
    • 针对坐标轴的反馈：见 Transformer 表格
    • 其它：
      • Tooltip
      • Fisheye
      • 更多如：SiblingTooltip，SiblingFilter

        Interaction

        | 设计中 | 待评审 | 待完善 | 已完成 | | —- | —- | —- | —- |
状态 交互 交互 备注
✅ tooltip Action:
1、[Service] SurfacePointSelection
2、[Transformer] toolip
✅ element-active 反馈：SurfacePointSelection -> HighlightSelection
ellipsis-text 描述：图例项名、图例项值、轴标签、甚至数据标签 label 等若存在 ellipsis 行为，则可触发该交互，展示 mini tip （该类交互的操作对象，一般都有tip属性，可以作为一个通用交互)
Action:
1、[Transformer] ShowTip		 image.png

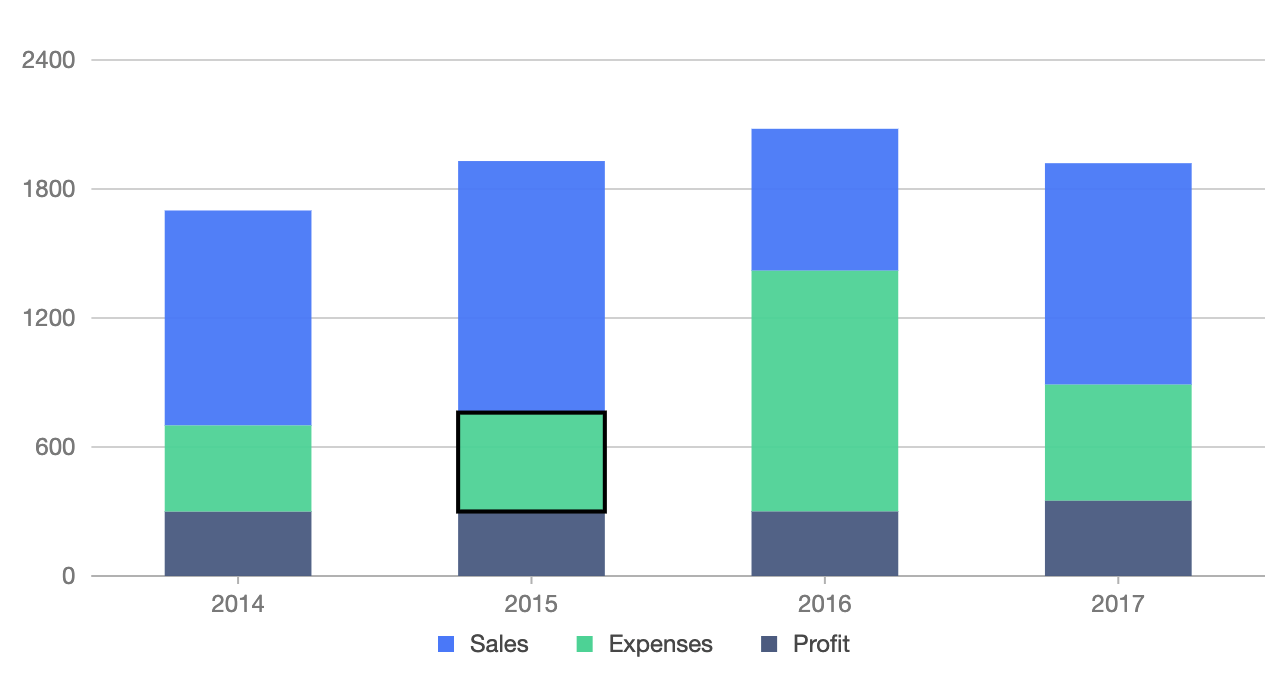

element-selected Action：
1、[Service] elementSelection(multiple: true 不清空之前存储的变量)
2、[Transformer] SelectElement		 image.png
element-single-selected Action：
1、[Service] elementSelection
2、[Transformer] SelectElement		 image.png
✅ element-highlight Action：
1、[Service] elementSelection
2、[Transformer] highlightElement		 image.png
✅ element-highlight-by-x Action：
1、[Service] elementSelection (filterBy: ‘x’)
2、[Transformer] highlightElement		 image.png
✅ element-highlight-by-color Action：
1、[Service] elementSelection (filterBy: ‘color’)
2、[Transformer] highlightElement		 image.png
✅ legend-active Action：
1、[Service] triggerInfoSelection
2、[Service] legendItemSelection (from: ‘triggerInfo’)
3、[Transformer] setItemState( items:[‘legend-item’],state:’active’)
4、[Service] elementSelection (bind: ‘triggerInfo’)
5、[Transformer] activeElement
✅ legend-highlight Action：
1、[Service] triggerInfoSelection
2、[Service] legendItemSelection (from: ‘triggerInfo’)
3、[Transformer] setItemState( items:[‘legend-item’],state:’highlight’)
4、[Service] elementSelection (bind: ‘triggerInfo’)
5、[Transformer] highlight
✅ element-list-highlight 描述：
- 触发对象：element 交互；
- 触发反馈：element-highlight、legend-highlight

Action:

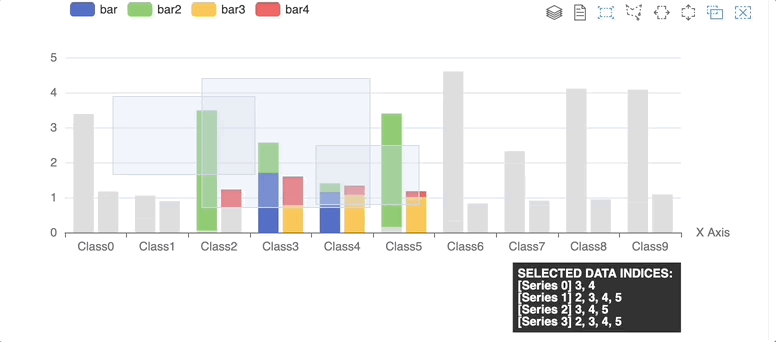

见案例验证 | | | | axis-label-highlight | | | | Brush 相关交互 | | | | | | brush | 描述：
- 触发对象： plot；
- 触发反馈：【mousedown】 brush mask 开始绘制（在临时层）-> 【mouseup】过滤、展示 reset 按钮 -> 【reset:click】brush 重置，隐藏 mask
反馈：
- mousedown -> 获取当前鼠标 startPointSelection
- mousemove -> 根据当前点以及 startPoint 绘制 mask
- mouseup -> 根据当前点以及 startPoint 获取区间内的元素（进行 brush）、重置按钮
- reset:click -> 回滚 brush，隐藏 mask
| brush with tooltip (when brushing, not display crosshair.)
考虑：brush-highlight， brush-selected 的结合 | | | brush-visible |
| | | | brush-x |
- 同 brush 很相似，不过是在 mouseup 的时候，获取的区间是根据 xScale 来获取的
| | | | brush-y |
- 同 brush-x

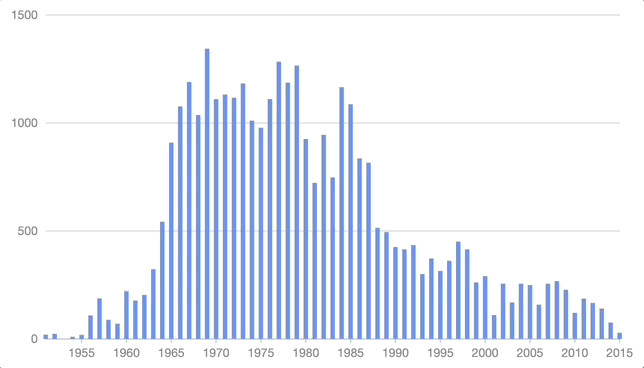

| | | | element-range-highlight |
| element-range-highlight.gif | | | element-path-highlight |
- 自定义 path mask
| | | | | | |

| | other-filter
- demo
|
- 核心：监听 mask:change 事件，触发 element-sibling-filter（这里的问题，在于 ElementSiblingFilter 的实现非常麻烦：需要自己根据 mask 内部的 element 去获取圈选起来的 records，然后再根据 sibling 的 elemnets 的 record 是否匹配，进行筛选）

  • element-sibling-filter, element-sibling-filter-record.
    | | | | legend-filter |
    | | | | continuous-filter |
    - 触发事件：legend:valuechanged
    | | | | legend-visible-filter |
    - 似乎和 legend-filter有重复
    | | | | active-region |
    | | | | axis-description | 备注：
    - 后来才增加的，轴字段描述说明（tooltip 交互或者监听点击事件，外置交互处理）
    Action：
    [Transformer] showTip、hideTip | | | | view-drag |
    | | | | view-zoom |
    | | | | sibling-tooltip |
    | | | | plot-mousewheel-scroll |
    | | | | |
    | |

pan & zoom

Action

Service

Action 共享变量 备注 进度
surfacePointSelection
- mouseX number
- mouseY number
- selectedElements
描述：记录当前鼠标事件的鼠标位置 & 交互元素（考虑有元素背景的实时，也可以获取到准确的元素）

备注：selectedElements 适用于 tooltip 交互，但是 tooltip shared 等对 selectedElements 的处理，其实更适合在下面的 serivce 中处理。 |
| | recordStartPoint |
- startX number
- startY number
| 描述：记录鼠标事件的初始位置，适用于 mousedown、touchdown 等事件 | |

| elementSelection |
- selectedElements
| 描述：记录当前交互关联的 Elements。
配置：
- filterBy 根据指定通道筛选获取匹配的选中图形元素。可选项：null | 'x' | 'color' | 'triggerInfo'。当为空时，只保留当前选中图形元素 (等价于 SurfacePointSelection)。
- multiple 是否支持多选。多选场景，不会清空之前保存的 selectedElements
- range 获取的是否是区间内的交集元素。需要结合 selectStartPoint action.

备注：
1、存在多选场景，如 element-highlight-by-x, element-highlight-by-color以及 tooltip shared 等交互
2、针对以下情形，获取交集中的元素：① mask 下的交集元素 ② 如果没有 mask，则根据 startPoint 和 endPoint 获取区间 | | | legendItemSelection | | | | | triggerInfoSelection |
- triggerInfo object[]
详细：见参数定义
| 描述：记录当前交互过程中的组件关联信息。操作对象一般有两种类型：list 型、slider 型。
- list 型：图例项、轴标签（对应 4.0 的 ListItem）
- slider 型：连续图例等

配置：
- multiple 是否支持多选。

备注：存在多选场景，如：图例的 checked、unchecked | |

  1. type TriggerInfo = {
  2.   // ① List 型。对混合图例，可以是 color, shape 等；对轴，可能是 x, y
  3.   // ② Slider 型。对连续图例，可以是 size，color 或其它如：slider, 4.0 不支持对 y 通道进行过滤，5.0 可以支持。
  4.   items?: Array<{
  5.     id?: string; // 针对 List 型
  6.     rangeMin?: any; // 针对 Slider 型
  7.     rangeMax?: any; // 针对 Slider 型
  8.     scaleType?: string;
  9.   }>;
  10. }

Transformer

Action 备注 进度
Element (操作 shared.selectedElement 变量)
ActiveElement 描述：用于设置当前选中的图形元素的状态为激活态
- multiple 是否多选（非多选的话，需要对其它元素进行非激活处理）
HighlightElement 描述：设置当前选中的图形元素的状态为高亮态，其它元素为非高亮态
SelectElement 描述：用于设置或取消当前选中的图形元素的选中态
- multiple 是否多选（非多选的话，需要对其它元素进行非选中处理）
Filter 描述：用于筛选当前交互选中的图形元素
SiblingFilter 描述：根据当前交互选中的图形元素筛选相邻视图( view) 的图形元素
ActiveRangeElement 描述：设置当前框选区域内的图形元素的状态为激活态
HighlightRangeElement 描述：设置当前框选区域内的图形元素的状态为高亮态，其它元素为非高亮态
SelectRangeElement 描述：设置当前框选区域内的图形元素的状态为选中态
LinkElementsByColor
Component (操作 shared.selectedElements 变量)
Tooltip 需要考虑 tooltip shared 以及相关自定义配置（组件层面）
- 通过 shared.selectedElements 获取当前需要展示的信息（应该可以支持多选场景了）

备注：通过 shared.selectedElements 获取 tooltip items 的方法，需要抽取为纯函数；两个作用：1、sibling tooltip 需要 2、外部自己做联动 tooltip 的时候，也需要（参数一般是当前选中元素 + view） | ⭕️ | | SiblingTooltip | | | | 其它 | | | | ShowTip | 描述：该交互只要保证当前交互的对象拥有 tip 属性即可 。
- 目前会考虑直接操作 event.currentTarget 对象，需要 trigger 事件具体到指定对象上，如: legend-item-name:mouseenter, legend-item-value:mousseenter
- 对应 4.0 中的 tooltip/ellipsis-text。此外，axis/axis-description 和这个非常类似，可以合并起来
配置：
- id（用于 HideTip 反馈中使用）
|
| | HideTip | 描述：隐藏当前交互的 tooltip | | | Legend Component (操作 shared.LegendItems 变量) | | | | ActiveListItem | 描述：用于设置当前选中组件项（通常为: 分类图例项、坐标轴文本）的的状态为~~激活态~~~~
**配置：** |
| | ~~HightlightListItem | 描述：用于设置当前选中组件项（通常为: 分类图例项、坐标轴文本）的的状态为~~高亮态~~~~
**配置：**不存在多选~~ | | | SelectListItem | 描述：用于设置当前选中组件项（通常为: 分类图例项、坐标轴文本）的的状态为~~选中态~~~~
**配置： ~~TODO
备注：考虑下融合 list-focus、list-checked、list-unchecked、list-selected 等 | | | ActiveLegendItem | 描述：用于设置当前交互的分类图例项的状态为激活态 （同时，会取消其它项的激活态 ）
- 这个是变更点
| | | HighlightLegendItem | 描述：用于设置当前交互的分类图例项的状态为高亮态 | | | ToggleLegendItem | 描述：用于切换当前交互的分类图例项的选中态 | | | Mask (操作 shared.startPoint 变量) | | | | image.png | 描述：根据当前鼠标位置以及起始点绘制 mask，类型: rect, circle, path, dim-rect, smooth-path
配置：
- type: 'rect'&#124;'circle'&#124;'x-rect'&#124;'y-rect'&#124;'path'&#124;'smooth-path'
备注：Mask 作为一个组件（为此封装绑定 drag 事件等；绘制在 Transient Layer 上；绘制过程，触发 mask:change 事件, view 上监听 mask:change 事件，计算 mask 下涵盖的 elements, 触发 highlightElementRange 等 | | | Data （根据一些与数据筛选相关的共享变量进行数据筛选) 【todo 分类名换一下】 | | | | image.png | 备注：
1. 根据 listItem 进行过滤（一般是分类图例项）
1. 根据 slider 类型的进行过滤（一般是连续图例，暂时还没有包含 slider、scrollbar）
1. 根据 intersectedElements 进行过滤
| | | View** … | | | | image.png | 备注：操作 mainLayer，进行 updater 就好了 | |

一些备注：

  • active 元素绘制在 selectionLayer 上
  • mask 绘制在 TransientLayer 上

案例验证

EllipsisText

  1. registerInteraction('ellipsis-text', {
  2.   start: [
  3.     {
  4.       trigger: 'legend-item-name:mousemove',
  5.       action: 'ellipsis-text:show',
  6.       throttle: { wait: 50, leading: true, trailing: false },
  7.     },
  8.     {
  9.       trigger: 'legend-item-name:touchstart',
  10.       action: 'ellipsis-text:show',
  11.       throttle: { wait: 50, leading: true, trailing: false },
  12.     },
  13.     {
  14.       trigger: 'axis-label:mousemove',
  15.       action: 'ellipsis-text:show',
  16.       throttle: { wait: 50, leading: true, trailing: false },
  17.     },
  18.     {
  19.       trigger: 'axis-label:touchstart',
  20.       action: 'ellipsis-text:show',
  21.       throttle: { wait: 50, leading: true, trailing: false },
  22.     },
  23.   ],
  24.   end: [
  25.     { trigger: 'legend-item-name:mouseleave', action: 'ellipsis-text:hide' },
  26.     { trigger: 'legend-item-name:touchend', action: 'ellipsis-text:hide' },
  27.     { trigger: 'axis-label:mouseleave', action: 'ellipsis-text:hide' },
  28.     { trigger: 'axis-label:touchend', action: 'ellipsis-text:hide' },
  29.   ],
  30. });
  1. const EllipsisText: IC<EllipsisTextOptions> = (options) => ({
  2.   start: [
  3.     // PC: hover, 移动: touchstart (两者不是同一个 pointer 可以合并的，故而区分开)
  4.     {
  5.       trigger: 'legend-item-name:mousemove',
  6.       // `showTip` Transformer 操作 event.currentTarget，因此事件必须指定到具体元素
  7.       action: 'showTip',
  8.     },
  9.     {
  10.       trigger: 'legend-item-name:touchstart',
  11.       action: 'showTip',
  12.     },
  13.     {
  14.       trigger: 'legend-item-value:mousemove',
  15.       action: 'showTip',
  16.     },
  17.     {
  18.       trigger: 'legend-item-value:touchstart',
  19.       action: 'showTip',
  20.     },
  21.     {
  22.       trigger: 'axis-label:mousemove',
  23.       action: 'showTip',
  24.     },
  25.     {
  26.       trigger: 'axis-label:touchstart',
  27.       action: 'showTip',
  28.     }
  29.   ],
  30.   end: [
  31.     {
  32.       trigger: 'legend-item-name:mouseleave',
  33.       action: 'hideTip',
  34.     },
  35.     {
  36.       trigger: 'legend-item-name:touchend',
  37.       action: 'hideTip',
  38.     },
  39.     {
  40.       trigger: 'legend-item-value:mouseleave',
  41.       action: 'hideTip',
  42.     },
  43.     {
  44.       trigger: 'legend-item-value:touchend',
  45.       action: 'hideTip',
  46.     },
  47.     {
  48.       trigger: 'axis-label:mouseleave',
  49.       action: 'hideTip',
  50.     },
  51.     {
  52.       trigger: 'axis-label:touchend',
  53.       action: 'hideTip',
  54.     }
  55.   ],
  56. });

ElementSingleSelected

  1. // 点击选中，允许取消
  2. registerInteraction('element-single-selected', {
  3.   start: [{ trigger: 'element:click', action: 'element-single-selected:toggle' }],
  4. });
  1. const ElementSelected: IC<ElementSelectedOptions> = (options) => ({
  2.   start: [
  3.     {
  4.       trigger: 'element:pointerdown',
  5.       action: [
  6.         // [Service]. 记录 selectedElements 变量
  7.         { type: 'elementSelection', toggle: true },
  8.         // [Transformer]. 设置或取消当前选中元素 `选中态`
  9.         { type: 'selected' }
  10.       ],
  11.     },
  12.   ],
  13. });

ElementSelected

  1. // 点击选中，允许取消
  2. registerInteraction('element-selected', {
  3.   start: [{ trigger: 'element:click', action: 'element-selected:toggle' }],
  4. });
  1. const ElementSelected: IC<ElementSelectedOptions> = (options) => ({
  2.   start: [
  3.     {
  4.       trigger: 'element:pointerdown',
  5.       action: [
  6.         // [Service]. 记录 selectedElements 变量
  7.         { type: 'elementSelection', multiple: true, toggle: true },
  8.         // [Transformer]. 设置或取消当前选中元素 `选中态`
  9.         { type: 'selected' }
  10.       ],
  11.     },
  12.   ],
  13. });

自定义多选交互1

  • 在 4.0 中，无法实现的交互，举例：多选元素，然后通过 plot:mouseleave（ event target 不涉及到 element ） 或者外部操作等来，取消全部选中的元素。5.0 解法，如下：自定义 ElementSelected
    1. const CustomElementSelected: IC<CustomElementSelectedOptions> = (options) => ({
    2. start: [
    3.   {
    4.     trigger: 'plot:pointerdown',
    5.     action: [
    6.       // [Service]. 记录 selectedElements 变量
    7.       { type: 'recordElements', multiple: true },
    8.       { type: 'selectElement' }
    9.     ],
    10.   },
    11. ],
    12. end: [
    13.   {
    14.     trigger: 'plot:pointerleave',
    15.     action: [
    16.       // Service. 操作数据 (外部 dispathAction，差不多也是这种用法，覆盖 shared 变量)
    17.       { type: 'recordElements', selectedElements: [] },
    18.       // Transformer
    19.       { type: 'selectElement' },
    20.     ],
    21.   },
    22. ],
    23. });

    自定义多选交互2 🚀

    1. const CustomElementSelected: IC<CustomElementSelectedOptions> = (options) => ({
    2. start: [
    3.   {
    4.     trigger: 'plot:mousedown',
    5.     action: [
    6.       // [Service]. 记录 selectedElements 变量
    7.       { type: 'elementSelection', multiple: true },
    8.       { type: 'selected' },
    9.     ],
    10.   },
    11.   {
    12.     trigger: 'plot:mousemove',
    13.     isEnable: (context) => {
    14.        // 按下 shift 键的时候，才指定 action
    15.        if (context.event.shiftKey) return true;
    16.        return false;
    17.     },
    18.     action: [{ type: 'showTooltip' }],
    19.   },
    20.   // 以下两种场景，隐藏 tooltip (注意，不是清空选中的 elements)
    21.   {
    22.     trigger: 'plot:mousemove',
    23.     isEnable: (context) => {
    24.        // 按下 shift 键的时候，才指定 action
    25.        if (!context.event.shiftKey) return true;
    26.        return false;
    27.     },
    28.     action: [{ type: 'hideTooltip' }],
    29.   },
    30.   {
    31.     trigger: 'plot:mouseup',
    32.     isEnable: (context) => {
    33.        if (!context.event.shiftKey) return true;
    34.        return false;
    35.     },
    36.     action: [{ type: 'hideTooltip' }],
    37.   },
    38. ],
    39. end: [
    40.   {
    41.     // 双击取消所有选择
    42.     trigger: 'plot:click',
    43.     isEnable: (context) => {
    44.        // https://g-next.antv.vision/zh/docs/api/event#鼠标双击事件
    45.        return context.event.detail === 2;
    46.     },
    47.     action: [
    48.       // Service. 操作数据
    49.       { type: 'recordElements', selectedElements: [] },
    50.       // Transformer
    51.       { type: 'selectElement' },
    52.     ],
    53.   },
    54. ],
    55. });

    自定义多选交互3 🚀

    1、按住 Ctrl 键开始交互 （按住 Ctrl 键之后，设置 init 为 true） 2、点击元素的时候，实现多选 （第一次点击的时候，将选中元素设置为空，且 init 为 false，开始多选） 3、松开 Ctrl 键停止多选交互，抛出一个事件（外部可以处理）

  1. const CustomElementSelected: IC<CustomElementSelectedOptions> = (options) => ({
  2.   start: [
  3.     {
  4.       trigger: 'plot:mousedown',
  5.       isEnable: (context) => {
  6.         return context.event.ctrlKey && !context.shared.init;
  7.       },
  8.       action: [
  9.         {
  10.           type: (context) => {
  11.             context.shared.init = true;
  12.             context.shared.selectedElements = [];
  13.           }
  14.         }
  15.       ]
  16.     }
  17.   ],
  18.   processing: [
  19.     {
  20.       trigger: 'plot:mousedown',
  21.       isEnable: (context) => {
  22.         return context.event.ctrlKey && context.shared.init;
  23.       },
  24.       action: [{ type: 'elementSelection', multiple: true, toggle: true }]
  25.     },
  26.     {
  27.       // Transformer
  28.       trigger: 'plot:mousedown',
  29.       isEnable: (context) => {
  30.         return context.event.ctrlKey;
  31.       },
  32.       // 设置当前交互选中的元素为 “选中态”
  33.       action: [{ type: 'selected' }]
  34.     }
  35.   ],
  36.   end: [
  37.     {
  38.       trigger: 'plot:mouseup',
  39.       isEnable: (context) => {
  40.         return !context.event.ctrlKey;
  41.       },
  42.       action: [
  43.         {
  44.           type: (context) => {
  45.             context.shared.init = false;
  46.             // 操作 shared.selectedElements 去做其他的事情
  47.           }
  48.         }
  49.       ]
  50.     }
  51.   ]
  52. });

✅ ElementActive (把之前的 highlightSelection 改为 activeElement)

  1. // 移动到 element 上 active
  2. registerInteraction('element-active', {
  3.   start: [{ trigger: 'element:mouseenter', action: 'element-active:active' }],
  4.   end: [{ trigger: 'element:mouseleave', action: 'element-active:reset' }],
  5. });
  • 自定义 elementActive 交互（https://riddle.alibaba-inc.com/riddles/a8e1ce84），需要考虑下是否加上 toggle 配置
    1. const ElementActive: IC<ElementActiveOptions> = (options) => ({
    2. start: [
    3.   {
    4.     trigger: 'plot:pointermove',
    5.     action: [
    6.       { type: 'surfacePointSelection' },
    7.       // Transformer. Selection Layer 上绘制 .active-element
    8.       { type: 'activeElement' },
    9.     ],
    10.   },
    11. ],
    12. end: [
    13.   {
    14.     trigger: 'plot:pointerleave',
    15.     action: [
    16.       { type: 'surfacePointSelection' },
    17.       { type: 'activeElement' },
    18.     ],
    19.   },
    20. ],
    21. });

    ✅ ElementHighlight

    ```typescript // hover highlight，允许取消 registerInteraction(‘element-highlight’, { start: [{ trigger: ‘element:mouseenter’, action: ‘element-highlight:highlight’ }], end: [{ trigger: ‘element:mouseleave’, action: ‘element-highlight:reset’ }], });
  1. ```typescript
  2. export const ElementHighlight: IC<ElementHighlightOptions> = (options) => ({
  3.   start: [
  4.     {
  5.       trigger: "plot:pointerenter",
  6.       action: [
  7.         { type: "elementSelection" },
  8.         // Transformer. Selection Layer 上绘制 .highlight-element
  9.         { type: "highlight" },
  10.       ],
  11.     },
  12.   ],
  13.   end: [
  14.     {
  15.       trigger: "plot:pointerleave",
  16.       action: [{ type: "elementSelection" }, { type: "highlight" }],
  17.     },
  18.   ],
  19. });

✅ ElementHighlightByX

  1. // hover highlight by x，允许取消
  2. registerInteraction('element-highlight-by-x', {
  3.   start: [{ trigger: 'element:mouseenter', action: 'element-highlight-by-x:highlight' }],
  4.   end: [{ trigger: 'element:mouseleave', action: 'element-highlight-by-x:reset' }],
  5. });
  1. export const ElementHighlightByX: IC<ElementHighlightByXOptions> = (options) => ({
  2.   start: [
  3.     {
  4.       trigger: "plot:pointerenter",
  5.       action: [
  6.         { type: "elementSelection", filterBy: 'x' },
  7.         // Transformer. Selection Layer 上绘制 .highlight-element
  8.         { type: "highlight" },
  9.       ],
  10.     },
  11.   ],
  12.   end: [
  13.     {
  14.       trigger: "plot:pointerleave",
  15.       action: [
  16.         { type: "elementSelection", filterBy: 'x' },
  17.         { type: "highlight" }
  18.       ],
  19.     },
  20.   ],
  21. });

✅ ElementHighlightByColor

  1. // hover highlight by color，允许取消
  2. registerInteraction('element-highlight-by-color', {
  3.   start: [{ trigger: 'element:mouseenter', action: 'element-highlight-by-color:highlight' }],
  4.   end: [{ trigger: 'element:mouseleave', action: 'element-highlight-by-color:reset' }],
  5. });
  1. export const ElementHighlightByColor: IC<ElementHighlightByColorOptions> = (options) => ({
  2.   start: [
  3.     {
  4.       trigger: "plot:pointerenter",
  5.       action: [
  6.         { type: "elementSelection", filterBy: 'color' },
  7.         // Transformer. Selection Layer 上绘制 .highlight-element
  8.         { type: "highlight" },
  9.       ],
  10.     },
  11.   ],
  12.   end: [
  13.     {
  14.       trigger: "plot:pointerleave",
  15.       action: [
  16.         { type: "elementSelection", filterBy: 'color' },
  17.         { type: "highlight" }
  18.       ],
  19.     },
  20.   ],
  21. });

✅ ElementListHighlight

  1. // legend hover，element active
  2. registerInteraction('element-list-highlight', {
  3.   start: [{ trigger: 'element:mouseenter', action: ['list-highlight:highlight', 'element-highlight:highlight'] }],
  4.   end: [{ trigger: 'element:mouseleave', action: ['list-highlight:reset', 'element-highlight:reset'] }],
  5. });
  1. const InteractionDescriptor = (
  2.   options?: ElementListHighlightOptions,
  3. ) => ({
  4.   start: [
  5.     {
  6.       trigger: 'plot:pointermove',
  7.       action: [
  8.         { type: 'elementSelection' },
  9.         { type: 'highlight', ...options },
  10.         { type: 'legendItemSelection', from: 'selectedElements' },
  11.         { type: 'setItemState', items: ['legendItem'], state: 'highlight' },
  12.       ],
  13.     },
  14.   ],
  15.   end: [
  16.     {
  17.       trigger: 'plot:pointerleave',
  18.       action: [
  19.         { type: 'elementSelection' },
  20.         { type: 'highlight', ...options },
  21.         { type: 'legendItemSelection', from: 'selectedElements' },
  22.         { type: 'setItemState', items: ['legendItem'], state: 'highlight' },
  23.       ],
  24.     },
  25.   ],
  26. });

✅ LegendActive

  1. // legend hover，element active
  2. registerInteraction('legend-active', {
  3.   start: [{ trigger: 'legend-item:mouseenter', action: ['list-active:active', 'element-active:active'] }],
  4.   end: [{ trigger: 'legend-item:mouseleave', action: ['list-active:reset', 'element-active:reset'] }],
  5. });
  1. export const LegendActive: IC<LegendActiveOptions> = (options) => ({
  2.   start: [
  3.     {
  4.       trigger: "legend-item:mouseenter",
  5.       action: [
  6.         { type: "triggerInfoSelection" },
  7.         // Service. 根据 triggerInfo 记录当前交互的组件元素(shared.selectedLegendItems)
  8.         { type: "legendItemSelection", from: "triggerInfo" },
  9.         // Transformer. 直接操作 legend-item 状态. items 可能是 axis-label 或者其它
  10.         { type: "setItemState", state: 'active', items: ['legendItem'] },
  11.         // Service. 根据 triggerInfo 记录当前交互的图形元素(shared.selectedElements)
  12.         { type: "elementSelecion", from: "triggerInfo" },
  13.         // Transformer. Selection Layer 上绘制 .active-element
  14.         { type: "activeElement" },
  15.       ],
  16.     },
  17.   ],
  18.   end: [
  19.     {
  20.       trigger: "legend-item:mouseleave",
  21.       action: [
  22.         { type: "legendItemSelection", selectedLegendItems: [] },
  23.        // { type: "legendItemSelection", reset: true },
  24.         { type: "activeLegendItem", from: "triggerInfo" },
  25.         { type: "elementSelecion", selectedElements: [] },
  26.         { type: "activeElement", from: "triggerInfo" },
  27.       ],
  28.     },
  29.   ],
  30. });

✅ LegendHighlight

  1. // legend hover，element active
  2. registerInteraction('legend-highlight', {
  3.   start: [
  4.     { trigger: 'legend-item:mouseenter', action: ['legend-item-highlight:highlight', 'element-highlight:highlight'] },
  5.   ],
  6.   end: [
  7.     { trigger: 'legend-item:mouseleave', action: ['legend-item-highlight:reset', 'element-highlight:reset'] }
  8.   ],
  9. });
  1. const InteractionDescriptor = (options?: LegendHighlightOptions) => ({
  2.   start: [
  3.     {
  4.       trigger: 'legend-item:pointermove',
  5.       action: [
  6.         { type: 'triggerInfoSelection' },
  7.         // Service. 根据 triggerInfo 记录当前交互的组件元素(shared.selectedLegendItems)
  8.         { type: 'legendItemSelection', from: 'triggerInfo' },
  9.         // Transformer. 直接操作 legend-item 状态
  10.         { type: 'setItemState', items: 'legendItem', state: 'highlight' },
  11.         { type: 'elementSelection', from: 'triggerInfo' },
  12.         // Transformer. Selection Layer 上绘制 .highlight-element
  13.         { type: 'highlight' },
  14.       ],
  15.     },
  16.   ],
  17.   end: [
  18.     {
  19.       trigger: 'legend-item:pointerleave',
  20.       action: [
  21.         { type: 'triggerInfoSelection' },
  22.         { type: 'legendItemSelection', from: 'triggerInfo' },
  23.         { type: 'setItemState', items: 'legendItem', state: 'highlight' },
  24.         { type: 'elementSelection', from: 'triggerInfo' },
  25.         { type: 'highlight' },
  26.       ],
  27.     },
  28.   ],
  29. });

AxisLabelHighlight

  1. // legend hover，element active
  2. registerInteraction('axis-label-highlight', {
  3.   start: [
  4.     { trigger: 'axis-label:mouseenter', action: ['axis-label-highlight:highlight', 'element-highlight:highlight'] },
  5.   ],
  6.   end: [{ trigger: 'axis-label:mouseleave', action: ['axis-label-highlight:reset', 'element-highlight:reset'] }],
  7. });
  1. TODO

AxisDescription

  1. // 显示坐标轴标题详情信息
  2. registerInteraction('axis-description', {
  3.   start: [{ trigger: 'axis-description:mousemove', action: 'axis-description:show' }],
  4.   end: [{ trigger: 'axis-description:mouseleave', action: 'axis-description:hide' }]
  5. });
  1. const AxisDescription: IC<AxisDescriptionOptions> = (options) => ({
  2.   start: [
  3.     // PC: hover, 移动: touchstart (两者不是同一个 pointer 可以合并的，故而区分开)
  4.     {
  5.       trigger: 'axis-description:mousemove',
  6.       // `showTip` Transformer 操作 event.currentTarget，因此事件必须指定到具体元素
  7.       action: 'showTip',
  8.       formatter: (tip) => `字段说明: ${tip}`
  9.     },
  10.   ],
  11.   end: [
  12.     {
  13.       trigger: 'axis-description:mouseleave',
  14.       action: 'hideTip',
  15.     },
  16.   ],
  17. });

Brush / BrushHighlight

交互描述：圈选元素（矩形圈选、x,y 方向圈选、不规则圈选、甚至是多选）-> 进行反馈（筛选或高亮、选中）

multiple-brush-highlight.gif drag-resize-mask.gif image.png

  1. /** Brush 交互共享变量 */
  2. type BrushSharedInfo = {
  3.   // 是否在圈选状态，不在圈选状态时，不根据鼠标位置实时改变 endX，endY 坐标
  4.   brushing?: boolean;
  6.   // 支持多个选区
  7.   areas: Array<
  8.     // 记录每个选区的关键点
  9.     // brushType 为 rect, rect-x, rect-y, circle 时，记录圈选的起始点和结束点 [[point1X, point1Y], [point2X, point2Y]]
  10.     // brushType 为 polygon 时，记录了圈选的不规则图形的若干个关键点. [[point1X, point1Y], [point2X, point2Y], [point3X, point3Y], ...]
  11.     Array<[number, number]>
  12.   >;
  13.   selectedElements: any[];
  14. };
  16. enum Services {
  17.   /** 处理 brushing 变量，代表当前是否处于圈选阶段 */
  18.   ToggleBrushing,
  20.   RecordBrushAreas,
  21. }
  23. enum Transformers {
  24.   /** draw mask, according to points */
  25.   mask,
  27.   // 根据 selectedElements 进行数据过滤
  28.   FilterRange,
  30.   /** Get selectedElements by mask intersection. */
  31.   elementSelection,
  32. }
  1. registerInteraction('brush', {
  2.   showEnable: [
  3.     { trigger: 'plot:mouseenter', action: 'cursor:crosshair' },
  4.     { trigger: 'plot:mouseleave', action: 'cursor:default' },
  5.   ],
  6.   start: [
  7.     {
  8.       trigger: 'mousedown',
  9.       isEnable: isPointInView,
  10.       action: ['brush:start', 'rect-mask:start', 'rect-mask:show'],
  11.     },
  12.   ],
  13.   processing: [
  14.     {
  15.       trigger: 'mousemove',
  16.       isEnable: isPointInView,
  17.       action: ['rect-mask:resize'],
  18.     },
  19.   ],
  20.   end: [
  21.     {
  22.       trigger: 'mouseup',
  23.       isEnable: isPointInView,
  24.       action: ['brush:filter', 'brush:end', 'rect-mask:end', 'rect-mask:hide', 'reset-button:show'],
  25.     },
  26.   ],
  27.   rollback: [{ trigger: 'reset-button:click', action: ['brush:reset', 'reset-button:hide', 'cursor:crosshair'] }],
  28. });
